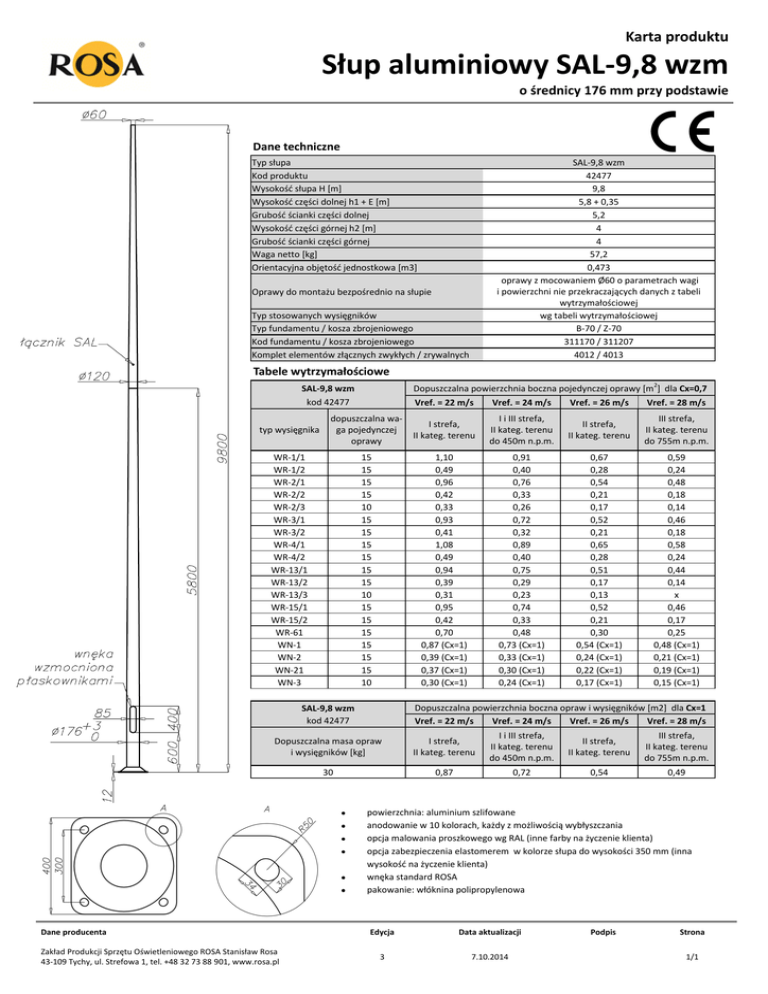

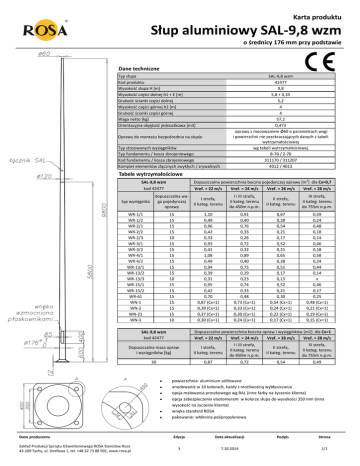

Słup aluminiowy SAL-9,8 wzm

Karta produktu
Słup aluminiowy SAL-9,8 wzm
o średnicy 176 mm przy podstawie
Dane techniczne
Typ słupa
Kod produktu
Wysokośd słupa H *m+
Wysokośd części dolnej h1 + E *m+
Grubośd ścianki części dolnej
Wysokośd części górnej h2 *m+
Grubośd ścianki części górnej
Waga netto [kg]
Orientacyjna objętośd jednostkowa *m3+
SAL-9,8 wzm
42477
9,8
5,8 + 0,35
5,2
4
4
57,2
0,473
oprawy z mocowaniem Ø60 o parametrach wagi
i powierzchni nie przekraczających danych z tabeli
wytrzymałościowej
wg tabeli wytrzymałościowej
B-70 / Z-70
311170 / 311207
4012 / 4013
Oprawy do montażu bezpośrednio na słupie
Typ stosowanych wysięgników
Typ fundamentu / kosza zbrojeniowego
Kod fundamentu / kosza zbrojeniowego
Komplet elementów złącznych zwykłych / zrywalnych
Tabele wytrzymałościowe
Dopuszczalna powierzchnia boczna pojedynczej oprawy [m2] dla Cx=0,7
SAL-9,8 wzm
kod 42477
Vref. = 22 m/s
Vref. = 24 m/s
Vref. = 26 m/s
Vref. = 28 m/s
typ wysięgnika
dopuszczalna waga pojedynczej
oprawy
I strefa,
II kateg. terenu
I i III strefa,
II kateg. terenu
do 450m n.p.m.
II strefa,
II kateg. terenu
III strefa,
II kateg. terenu
do 755m n.p.m.
WR-1/1
WR-1/2
WR-2/1
WR-2/2
WR-2/3
WR-3/1
WR-3/2
WR-4/1
WR-4/2
WR-13/1
WR-13/2
WR-13/3
WR-15/1
WR-15/2
WR-61
WN-1
WN-2
WN-21
WN-3
15
15
15
15
10
15
15
15
15
15
15
10
15
15
15
15
15
15
10
1,10
0,49
0,96
0,42
0,33
0,93
0,41
1,08
0,49
0,94
0,39
0,31
0,95
0,42
0,70
0,87 (Cx=1)
0,39 (Cx=1)
0,37 (Cx=1)
0,30 (Cx=1)
0,91
0,40
0,76
0,33
0,26
0,72
0,32
0,89
0,40
0,75
0,29
0,23
0,74
0,33
0,48
0,73 (Cx=1)
0,33 (Cx=1)
0,30 (Cx=1)
0,24 (Cx=1)
0,67
0,28
0,54
0,21
0,17
0,52
0,21
0,65
0,28
0,51
0,17
0,13
0,52
0,21
0,30
0,54 (Cx=1)
0,24 (Cx=1)
0,22 (Cx=1)
0,17 (Cx=1)
0,59
0,24
0,48
0,18
0,14
0,46
0,18
0,58
0,24
0,44
0,14
x
0,46
0,17
0,25
0,48 (Cx=1)
0,21 (Cx=1)
0,19 (Cx=1)
0,15 (Cx=1)
Dopuszczalna powierzchnia boczna opraw i wysięgników *m2+ dla Cx=1
Vref. = 22 m/s
Vref. = 24 m/s
Vref. = 26 m/s
Vref. = 28 m/s
SAL-9,8 wzm
kod 42477
Dopuszczalna masa opraw
i wysięgników *kg+
I strefa,
II kateg. terenu
I i III strefa,
II kateg. terenu
do 450m n.p.m.
II strefa,
II kateg. terenu
III strefa,
II kateg. terenu
do 755m n.p.m.
30
0,87
0,72
0,54
0,49
powierzchnia: aluminium szlifowane
anodowanie w 10 kolorach, każdy z możliwością wybłyszczania
opcja malowania proszkowego wg RAL (inne farby na życzenie klienta)
opcja zabezpieczenia elastomerem w kolorze słupa do wysokości 350 mm (inna
wysokośd na życzenie klienta)
wnęka standard ROSA
pakowanie: włóknina polipropylenowa
Dane producenta
Zakład Produkcji Sprzętu Oświetleniowego ROSA Stanisław Rosa
43-109 Tychy, ul. Strefowa 1, tel. +48 32 73 88 901, www.rosa.pl
