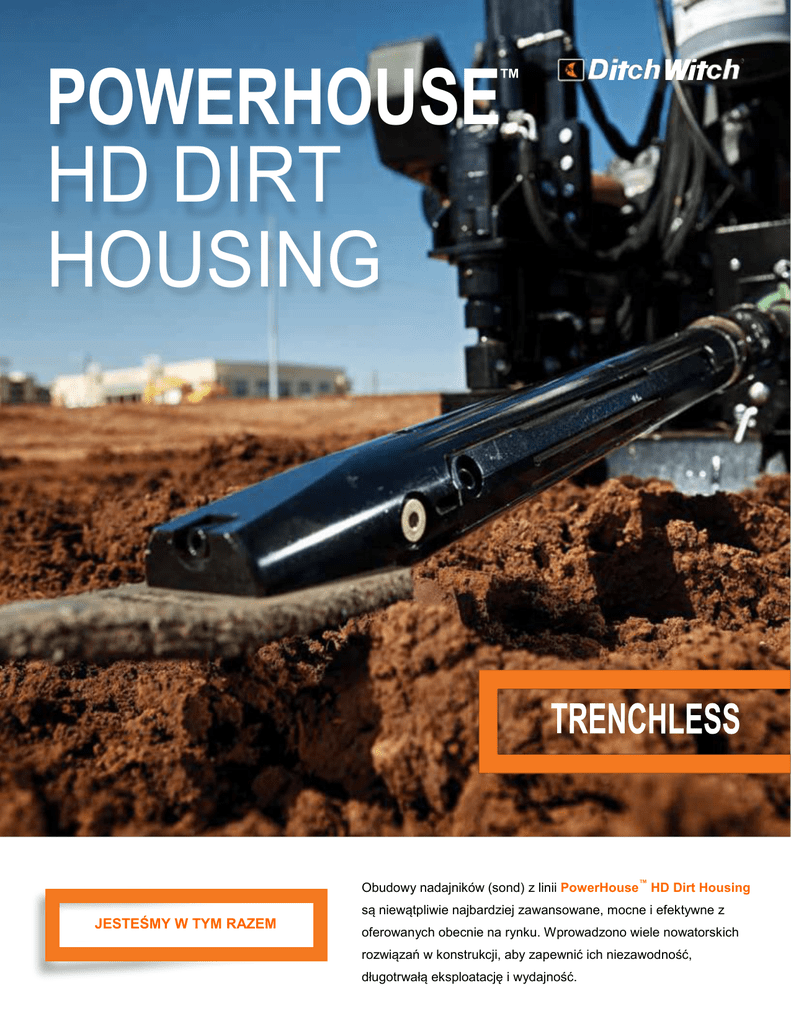

POWERHOUSE HD DIRT HOUSING

™
POWERHOUSE
HD DIRT
HOUSING
™
Obudowy nadajników (sond) z linii PowerHouse HD Dirt Housing
JESTEŚMY W TYM RAZEM
są niewątpliwie najbardziej zawansowane, mocne i efektywne z
oferowanych obecnie na rynku. Wprowadzono wiele nowatorskich
rozwiązań w konstrukcji, aby zapewnić ich niezawodność,
długotrwałą eksploatację i wydajność.
POWERHOUSE™ HD DIRT HOUSING
1
Obudowy PowerHouse HD DIRT łączą najlepsze
sprawdzone cechy produkowanych przez nas innych
wiodących obudów i narzędzi HDD.
6
Konstrukcja obudowy zwiększyła żywotność baterii do 22
procent, umożliwia to wykonanie dłuższych przewiertów bez
konieczności wymiany baterii.
2
Nasze opatentowane zabezpieczenie Beacon Buddy chroni
elektronikę jak żadne inne, ogranicza możliwość uszkodzenia
nadajnika (sondy) podczas nagrzania lub zaniku przepływu
płuczki bentonitowej np. przez zatkanie dyszy.
7
Dysza umiejscowiona w zagłębieniu obudowy ułatwia
skrawanie gruntu płetwą wiertniczą. Gwint NPT pozwala na
stosowanie dysz o różnych średnicach wewnętrznych.
8
3
System z zaworem zwrotnym pozwala na szybsze
osiągnięcie ciśnienia w przewodzie wiertniczym oraz
minimalizuje straty płuczki. Zapobiega również zatykaniu
się dysz poprzez eliminowanie zjawiska cofania płuczki do
systemu.
Opatentowany system mocowania pokrywy komory nadajnika
zapewnia elektronice najwyższą ochronę, podwójne nacięcie
w pokrywie minimalizuje tłumienie sygnału radiowego.
W standardzie mocowanie dla elektroniki DCI®.
9
Obudowy dostępne są w systemach mocowania śrubami
płetw wiertniczych - Ditch Witch® i Vermeer®.
4
Cechą wszystkich obudów jest gwint w standardzie API.
5
Umiejscowienie pokrywy komory nadajnika z boku obudowy
czyni ją do 25 procent mocniejszą od uzbrajanych z góry lub
dołu.
10
Doskonałe izolowanie dla elektroniki Ditch Witch® oraz DCI®;
specjalnie zaprojektowane izolatory i przejściówki
minimalizują wstrząsy, wyginanie oraz możliwość uszkodzenia
baterii i nadajnika.
SPECYFIKACJA POWERHOUSE DIRT HOUSING
WYMIAR - ŚREDNICA
GWINT WEWNĘTRZNY
MOCOWANIE PŁETW STER.
2 in (50.8 mm)
1.1 DW
Ditch Witch®
2 in (50.8 mm)
#200 Firestick I
Vermeer®
2.5 in (63.5 mm)
2 in API IF
Ditch Witch
2.5 in (63.5 mm)
2.75 in (69.85 mm)
2 in API IF
2 in API IF
Vermeer
Ditch Witch
2.75 in (69.85 mm)
2 in API IF
Vermeer
3 in (76.2 mm)
2.38 in API R
Ditch Witch
3 in (76.2 mm)
2.38 in API R
Vermeer
3.25 in (82.55 mm)
2.38 in API R
Ditch Witch
3.25 in (82.55 mm)
2.38 in API R
Vermeer
3.75 in (95.25 mm)
2.88 in API R
Ditch Witch
4.25 in (107.95 mm)
2.88 in API R
Ditch Witch
4.25 in (107.95 mm)
2.88 in API R
Vermeer
