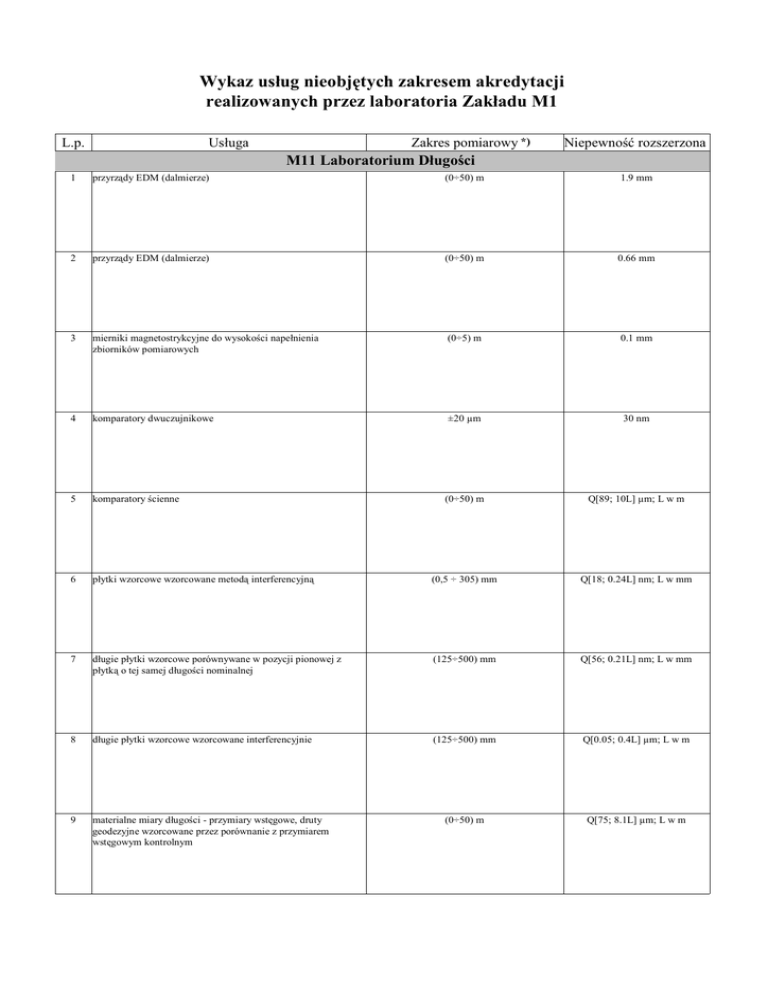

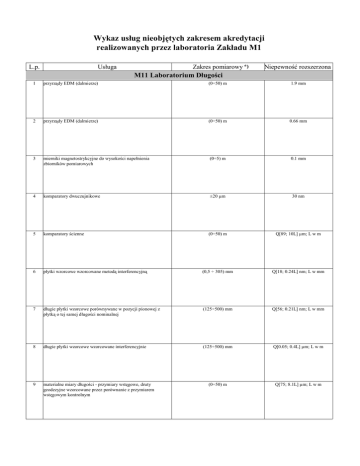

Wykaz usług nieobjętych zakresem akredytacji realizowanych przez

Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
Zakres pomiarowy *)
Niepewność rozszerzona
M11 Laboratorium Długości
1
przyrządy EDM (dalmierze)
(0÷50) m
1.9 mm
2
przyrządy EDM (dalmierze)
(0÷50) m
0.66 mm
3
mierniki magnetostrykcyjne do wysokości napełnienia
zbiorników pomiarowych
(0÷5) m
0.1 mm
4
komparatory dwuczujnikowe
±20 µm
30 nm
5
komparatory ścienne
(0÷50) m
Q[89; 10L] µm; L w m
6
płytki wzorcowe wzorcowane metodą interferencyjną
(0,5 ÷ 305) mm
Q[18; 0.24L] nm; L w mm
7
długie płytki wzorcowe porównywane w pozycji pionowej z
płytką o tej samej długości nominalnej
(125÷500) mm
Q[56; 0.21L] nm; L w mm
8
długie płytki wzorcowe wzorcowane interferencyjnie
(125÷500) mm
Q[0.05; 0.4L] µm; L w m
9
materialne miary długości - przymiary wstęgowe, druty
geodezyjne wzorcowane przez porównanie z przymiarem
wstęgowym kontrolnym
(0÷50) m
Q[75; 8.1L] µm; L w m
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
10
materialne miary długości - przymiary wstęgowe
11
Zakres pomiarowy *)
Niepewność rozszerzona
(0÷200) m
Q[119; 16L] µm; L w m
łaty niwelacyjne
(0÷5) m
Q[1320; 5.7L] µm; L w m
12
materialne miary długości - przymiary składane
(0÷2) m
Q[1320; 5.7L] µm; L w m
13
materialne miary długości - przymiary bławatne
(0÷1) m
Q[1320; 5.7L] µm; L w m
14
materialne miary długości - przymiary sztywne rozsuwane
(0÷5) m
Q[1320; 5.7L] µm; L w m
15
bazy drogowe
(0÷2500) m
35 mm
1
pryzmy wielościenne wzorcowane na goniometrze
(0÷360)°
1.4"
2
stoły podziałowe
(0÷360)°
1.1"
3
goniometry
(0÷360)°
0.5"
M12 Laboratorium Kąta
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
Zakres pomiarowy *)
Niepewność rozszerzona
4
optyczne głowice podziałowe
(0÷360)°
1.1"
5
poziomnice budowlane
(0÷360)°
0.24 mm
6
poziomnice elektroniczne wzorcowane generatorem małych
kątów
(0÷40)'
zależy od rozdzielczości
poziomnicy
7
poziomnice elektroniczne wzorcowane optyczną głowicą
podziałową
(0÷360)°
zależy od rozdzielczości
poziomnicy
8
pochyłomierze, kątomierze elektroniczne
(0÷360)°
zależy od rozdzielczości
przyrządu
9
poziomnice spirytusowe (pęcherzykowe) liniałowe, ramowe
10
kątomierze (uniwersalne)
11
optyczne poziomnice kątowe
10.6"
12
poziomnice koincydencyjne
0.025 mm/m
13
kątowniki 90° stalowe wzorcowane za pomocą kątownika 90°
wzorcowego
niepewność wyznaczania błędu
wartości działki elementarnej:
0.017 mm/m (dz. el. 0.05
mm/m); 0.014 mm/m (dz. el.
0.02 mm/m)
4x90°
3.3’
dla kątownika o wielkości 1000
mm: 1.2 µm (kąt zewnętrzny);
30.8 µm (kąt wewnętrzny)
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
Zakres pomiarowy *)
Niepewność rozszerzona
M13 Laboratorium Geometrii Powierzchni
1
płyty pomiarowe wzorcowane za pomocą poziomnicy
do 100 µm; długość L do 2500 mm
od 1.5 µm do 5.0 µm - w
zależności od rodzaju płyty
(materiał, wymiary, klasa
dokładności)
2
sfery (półkule) wzorcowane metodą stykową
do 0.1 µm
0.04 µm
3
wzorce powiększenia (np.wałki ze ścięciem) wzorcowane za
pomocą przyrządu do pomiaru okrągłości
do 300 µm
0.3 µm
4
liniały powierzchniowe wzorcowane za pomocą poziomnicy
do 70 µm; szerokość B powyżej 25 mm,
długość L do 2500 mm
1.5 µm
5
liniały powierzchniowe wzorcowane za pomocą płyty
pomiarowej i płytek wzorcowych
do 25 µm; szerokość B do 35 mm, długość L
od 400 do 1600 mm
2.0 µm
6
liniały krawędziowe wzorcowane metodą obserwacji szczeliny
do 6 µm; długość L od 250 do 1000 mm
1.0 µm
7
liniały krawędziowe wzorcowane za pomocą profilometru
do 3 µm; długość L od 50 do 200 mm
0.3 µm dla L = 50 mm i 0.5 µm
dla L = 200 mm
8
soczewki, wzorce promienia
R od 0,1 do 1000 mm
w zależności od mierzonego
promienia: od 0.02 do 1 %
9
wzorce do sprawdzania stanu ostrza (np.ISO 5436-1 typ B)
wzorcowane za pomocą profilometru
stosunek m wartości parametru Ra dla dwóch
powierzchni
0.08
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
10
wzorce do sprawdzania stanu ostrza (np.ISO 5436-1 typ B)
wzorcowanie za pomocą mikrointerferometru
11
wzorce geometryczne (np. ISO 5436-1 typ C) wzorcowane za
pomocą mikrointerferometru
12
Zakres pomiarowy *)
Niepewność rozszerzona
h do 1 µm, szerokość nierówności S od 5 µm
do 20 µm
30 nm
Ra do 0.1 µm, RSm do 80 µm
4 nm
wzorce współrzędnościowe (np. ISO 5436-1 typ E)
w postaci kuli
0.04 µm (okrągłość)
13
porównawcze wzorce chropowatości powierzchni
Ra do 80 µm, Rz do 320 µm
od 3% do 5% w zależności od
mierzonego wzorca
14
profilometry stykowe
Pt do 100 µm
Ra do 30 µm
(wzorcowanie zadaniowe)
w zależności od zastosowanego
wzorca, np. 25 nm dla Ra = 0.8
µm
15
mikrointerferometry
h do 1 µm
(dwupromieniowe)
7 nm
16
mikroskopy do pomiaru chropowatości powierzchni
h do 8 µm
0.2 µm
17
przyrządy do pomiaru okrągłości
P-V do 400 µm
w zależ. od zastosowanego
wzorca, np. 0.22 µm dla h = 10.7
µm
1
szczelinomierze listkowe
M14 Laboratorium Pomiarów Współrzędnościowych i Przemysłowych
(0,03 ÷ 1,00) mm
0.2 µm
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
Zakres pomiarowy *)
2
walce zewnętrzne (tłoczek, trzpień, wałeczek, drut) wzorcowane
na maszynie 3-D
< ø 500 mm
Niepewność rozszerzona
0.7 µm
3
walce zewnętrzne (tłoczek, trzpień, wałeczek, drut) wzorcowane
na komparatorze jednoczujnikowym
ø 0,17÷ ø 6,35 mm
0.2 µm
4
walce wewnętrzne (pierścienie) wzorcowane na maszynie 3-D
< ø 500 mm
0.5 µm
5
sfery (kule) wzorcowane mechanicznie
(1÷ 25) mm
0.6 µm
6
wzorce stożka wzorcowane na maszynie 3-D
ø do 500 mm, h do 250 mm
2.2"
7
płaskie płytki interferencyjne
ø 45 ÷ ø 100 mm
0.06 µm - metoda trzech
(powierzchnie pomiarowe);
0.08 µm - metoda odniesieniowa
(powierzchnie niepomiarowe)
8
płaskorównoległe płytki interferencyjne
(15,00 ÷ 65,37) mm
0.3 µm - odchylenia
równoległości; 0.08 µm odchylenia od płaskości
9
płyty pomiarowe wzorcowane na maszynie 3-D
max (0 x 500) µm
0.5 µm
10
liniały powierzchniowe wzorcowane na maszynie 3-D
(0 x 500) µm
0.5 µm
11
wzorce prostoliniowości walcowe
(0 x 500) µm
0.6 µm
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
Zakres pomiarowy *)
Niepewność rozszerzona
12
sprawdziany gwintów trzpieniowe, zwykłe
(2÷200) mm
3.2 µm
13
sprawdziany gwintów pierścieniowe, zwykłe
(3÷125) mm
1.8 µm
14
pręty z kulami
do 700 mm
Q[0.54;0.99·E-06L]
15
współrzędnościowe maszyny pomiarowe WMP wzorcowane
wzorcem płytowym lub płytkami wzorcowymi
do 1000 mm
Q[0.5;1.1L] µm L w m - za
pomocą płytek wzorcowych;
Q[1.0;1.8L] µm L w m wzorcem płytowym z kulami
16
mikrometry zewnętrzne
od (0 ÷ 25) mm do (975 ÷ 1000) mm
2 µm
17
wysokościomierze suwmiarkowe
do 1000 mm
0.06 mm
18
głowice mikrometryczne
(0 ÷ 25) mm
2 µm
19
głębokościomierze mikrometryczne
do 1000 mm
2 µm
20
suwmiarki
(0 ÷ 1000) mm
0.05 mm
21
głębokościomierze suwmiarkowe
(0 ÷ 1000) mm
0.06 mm
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
Zakres pomiarowy *)
Niepewność rozszerzona
22
średnicówki mikrometryczne dwupunktowe
(75÷88) mm
2 µm
23
czujniki 0,01 mm
(0 ÷ 25) mm
3 µm
24
czujniki 0,001 mm
(0÷5) mm
0.5 µm
1
wzorce twardości Knoopa
HK0,1; HK0,5; HK1
2.8 %
2
twardościomierze Brinella
wg normy PN-EN ISO 6506-2; 1) twardość 2)
siła (9÷29420) N; 3) wskazanie urządzenia
optycznego (0÷1) mm ; (1÷10) mm
1) 2 %; 2) 0.12 %; 3) 0.0003
mm; 0.001 mm
3
twardościomierze Rockwella
wg normy PN-EN ISO 6508-2; 75HRA ÷
85HRA; 85HRB - 100HRB; 20HRC ÷
70HRC: 1) twardość 2) siła (28÷1500) N
1) 0.6 HRA; 0.6 HRC; 1.0 HRB
2) 0.12 %
4
twardościomierze Vickersa
wg normy PN-EN ISO 6507-2;
1) 8 % dla HV0.05; 6 % dla
200HV÷900HV: 1) twardość 2) siła 3)
HV0.1; 4 % dla HV0.2÷HV0.5; 2
wskazanie urządzenia optycznego (0÷1) mm % dla HV1÷ HV100 2) 0.12 % 3)
0.0003 mm
5
twardościomierze Knoopa
wg normy PN-ISO 4546: 1) twardość; 2) siła
(0,4÷10) N 3) wskazanie urządzenia
optycznego (0÷1) mm
6
twardościomierze Shore'a (A, D)
1)śr. wewn. tulejki (2,0 ÷ 4,0) mm;
1) 0.01 mm; 2) 0.01 mm; 3) 0.01
2)śred.zew.trzpienia (1,0÷1,5) mm; 3)wys. mm; 4) 0.01 mm; 5) 0.02 mm; 6)
trzpienia (1,5÷2,5) mm; 4)śred. ścięcia trzp.
5'; 7) 0.2° Sh; 8) 0.005 mm
(0,75÷0,85) mm; 5)zew. śred. tulejki (15,0 ÷
20,0 mm; 6)kąt stożka (29°÷36°); 7)błąd
wskaz.(0÷100)°Sh; 8)pr.zaokr.(D) (0,08÷0,12
mm
M15 Laboratorium Twardości
1) 3 % 2) 0.12 % 3) 0.0003 mm
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
7
twardościomierze dynamiczne
8
twardość Brinella
9
twardość Rockwella
10
twardość Vickersa
11
przyrządy do badania tłoczności metodą Erichsena
12
wzorcowe stanowiska Rockwella II rzędu
13
wgłębniki diamentowe Rockwella
14
15
Zakres pomiarowy *)
Niepewność rozszerzona
75 HRA ÷ 85 HRA; 20 HRC ÷ 70 HRC; 85
HRB ÷ 100 HRB; 200HV ÷ 800HV; 190 HB
÷ 350HB
0.6 HRA; 0.6 HRC; 1.0 HRB;
2%; 2 %
HB 10/3000, HB 2,5/187,5
2 %;
HRA, HRB, HRC
0.7 HRA, 0.7 HRC, 1.0 HRB
[HV0,5, HV5, HV30, HV50, HV100]
2.5 %
1) średnica wewnętrzna (20÷55) mm 2)
średnica zewnętrzna (20÷55) mm 3) błąd
urządzenia pomiarowego na długości 10 mm
1) 0.007 mm; 2) 0.06 mm; 3)
0.01 mm
1) siła (9,807÷1471) N; 2) twardość
1) 0.06 %; 2) 0.39 HRA; 0.51
HRB; 0.39 HRC
1) kąt stożka (119°÷121°); 2) promień
zaokrąglenia (0,18÷0,22) mm; 3)
niewspółosiowość (0÷0,11) mm; 4) średnica
trzpienia oprawki (6,0÷6,5) mm; 5)
sprawdzenie funkcjonalne HRC, HRA
1) 5’; 2) 0.005 mm; 3) 0.002
mm; 4) 0.001 mm; 5) 0.5 HR
wgłębniki diamentowe Vickersa
kąt ostrosłupa (135°÷150°);
niewspółosiowość (0÷0,1) mm; średnica
trzpienia oprawki (6,0÷6,5) mm
5’; 0.002 mm; 0.001 mm
wgłębniki diamentowe Knoopa
kąt ostrosłupa (130°÷180°); średnica trzpienia
oprawki (6,0÷6,5) mm
5’; 0.001 mm
M16 Laboratorium Refraktometrii i Polarymetrii
Wykaz usług nieobjętych zakresem akredytacji
realizowanych przez laboratoria Zakładu M1
L.p.
Usługa
Zakres pomiarowy *)
Niepewność rozszerzona
1
wzorce współczynnika załamania światła, stałe
n = (1,4÷1,7)
n ≤ 3•E-05
2
wzorce współczynnika załamania światła, stałe
n=(1,2÷2,2)
3•E-06 ≤ n ≤ 2•E-05
3
wzorce współczynnika załamania swiatła, ciekłe
n=(1,3÷1,7)
2•E-05 ≤ n ≤ 3•E-05
4
refraktometry Pulfricha
n=(1,3÷1,8)
1•E-05 ≤ n ≤ 3•E-05
5
refraktometry ręczne
w=(0÷75) %
w≤0.25 %
6
wzorce polarymetryczne - kwarcowe płytki kontrolne
α = (-10÷40)° (przy lambda=546 nm)
0.01° ≤ α ≤ 0.02°
7
wzorce polarymetryczne - materiały odniesienia
[α]20°C (546nm)= 78,34°÷78,35°
0.01° ≤ α ≤ 0.02°
8
polarymetry wizualne
α = (0÷360)°
0.1° ≤ α ≤ 0.03°
9
polarymetry fotoelektryczne
α = (-90÷90)°
0.001° ≤ α ≤ 0.1°
*)
najmniejsza osiągalna niepewność rozszerzona przy poziomie ufności 95 %
