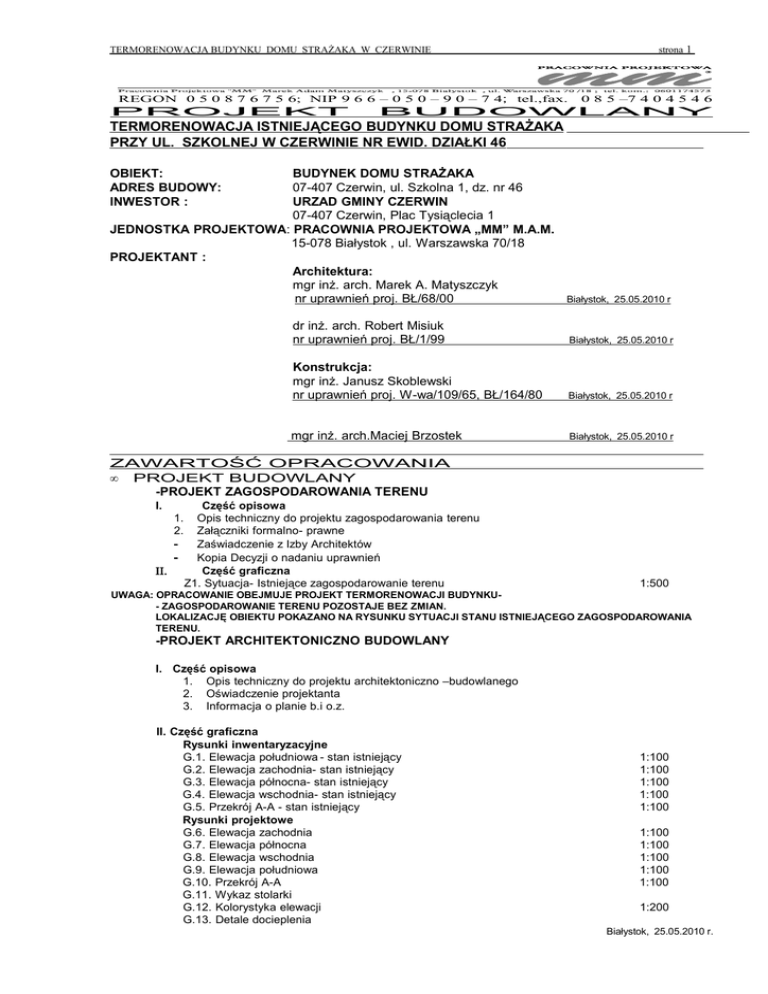

strona 1
TERMORENOWACJA BUDYNKU DOMU STRAŻAKA W CZERWINIE
REGON 0 5 0 8 7 6 7 5 6; NIP 9 6 6 – 0 5 0 – 9 0 – 7 4; tel.,fax.
PROJEKT
0 8 5 –7 4 0 4 5 4 6
BUDOWLANY
TERMORENOWACJA ISTNIEJĄCEGO BUDYNKU DOMU STRAŻAKA
PRZY UL. SZKOLNEJ W CZERWINIE NR EWID. DZIAŁKI 46
OBIEKT:
ADRES BUDOWY:
INWESTOR :
BUDYNEK DOMU STRAŻAKA
07-407 Czerwin, ul. Szkolna 1, dz. nr 46
URZAD GMINY CZERWIN
07-407 Czerwin, Plac Tysiąclecia 1
JEDNOSTKA PROJEKTOWA: PRACOWNIA PROJEKTOWA „MM” M.A.M.
15-078 Białystok , ul. Warszawska 70/18
PROJEKTANT :
Architektura:
mgr inż. arch. Marek A. Matyszczyk
nr uprawnień proj. BŁ/68/00
Białystok, 25.05.2010 r
dr inż. arch. Robert Misiuk
Konstrukcja:
mgr inż. Janusz Skoblewski
nr uprawnień proj. W-wa/109/65, BŁ/164/80
mgr inż. arch.Maciej Brzostek
ZAWARTOŚĆ OPRACOWANIA
• PROJEKT BUDOWLANY
-PROJEKT ZAGOSPODAROWANIA TERENU
I.
1.
2.
-
ΙΙ.
Część opisowa
Opis techniczny do projektu zagospodarowania terenu
Załączniki formalno- prawne
Zaświadczenie z Izby Architektów
Kopia Decyzji o nadaniu uprawnień
Część graficzna
Z1. Sytuacja- Istniejące zagospodarowanie terenu
1:500
UWAGA: OPRACOWANIE OBEJMUJE PROJEKT TERMORENOWACJI BUDYNKU- ZAGOSPODAROWANIE TERENU POZOSTAJE BEZ ZMIAN.
LOKALIZACJĘ OBIEKTU POKAZANO NA RYSUNKU SYTUACJI STANU ISTNIEJĄCEGO ZAGOSPODAROWANIA
TERENU.
-PROJEKT ARCHITEKTONICZNO BUDOWLANY
I. Część opisowa
1. Opis techniczny do projektu architektoniczno –budowlanego
2. Oświadczenie projektanta
3. Informacja o planie b.i o.z.
II. Część graficzna
Rysunki inwentaryzacyjne
G.1. Elewacja południowa - stan istniejący
G.2. Elewacja zachodnia- stan istniejący
G.3. Elewacja północna- stan istniejący
G.4. Elewacja wschodnia- stan istniejący
G.5. Przekrój A-A - stan istniejący
Rysunki projektowe
G.6. Elewacja zachodnia
G.7. Elewacja północna
G.8. Elewacja wschodnia
G.9. Elewacja południowa
G.10. Przekrój A-A
G.11. Wykaz stolarki
G.12. Kolorystyka elewacji
G.13. Detale docieplenia
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:100
1:200
Białystok, 25.05.2010 r.
strona 2
OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU- SYTUACJI STANU ISTNIEJĄCEGO
TERMORENOWACJA ISTNIEJĄCEGO BUDYNKU DOMU STRAŻAKA W CZERWINIE
1.
DANE OGÓLNE
OBIEKT:
ADRES BUDOWY:
INWESTOR :
URZAD GMINY CZERWIN
PROJEKTANT :
Architektura:
nr uprawnień proj. Bł/1/99
Konstrukcja:
nr uprawnień W-wa/109/65, BŁ/164/80
2.
3.
4.
5.
6.
7.
8.
9.
PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest projekt budowlany termorenowacji budynku Domu Strażaka
przy ul. Szkolnej w Czerwinie.
Zakres opracowania obejmuje:
projekt docieplenia ścian budynku (docieplenia cokołu powyżej poziomu terenu, docieplenie
ścian nadziemia, attyk), docieplenia stropu garażu i sali na parterze, docieplenie stropu
poddasza nieużytkowego nad pierwszym piętrem, projekt kolorystyki budynku.
Inwestycja obejmie wymianę obróbek blacharskich, podokienników, oraz wymianę zewnętrznej
stolarki i ślusarki okiennej i drzwiowej.
ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI
Obiekt zlokalizowany przy ul. Szkolnej w Czerwinie na działce nr 46. Teren działki jest
zagospodarowany.
Budynek usytuowany po granicy zachodniej.
Istniejące wjazdy na działkę od strony ul. Szkolnej oraz z drogi do Ostrołęki.
Teren częściowo utwardzony w obrębie dojazdów, chodników.
Teren jest częściowo zadrzewiony.
Zagospodarowanie terenu nie ulega zmianom.
Zarys zabudowy budynku nie zmienia się.
Ukształtowanie terenu, wjazdy na działkę i układ komunikacyjny wewnątrz działki pozostają bez
zmian.
Przyłącza infrastruktury technicznej- istniejące, pozostają bez zmian.
PROJEKTOWANE ZAGOSPODAROWANIE TERENU
Nie zmienia się.
ZESTAWIENIE POWIERZCHNI
Dane wielkościowe pozostają bez zmian.
DANE O WPISIE DO REJESTRU ZABYTKÓW
Teren oraz istniejący obiekt nie wpisane do rejestru zabytków.
DANE DOTYCZĄCE WYCINKI DRZEW
Nie przewiduje się wycinki drzew.
DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ NA TEREN
Nie dotyczy.
DANE OKREŚLAJĄCE WPŁYW NA ŚRODOWISKO
Nie dotyczy.
Opracował:
strona 3
PROJEKT ARCHITEKTONICZNO –BUDOWLANY
OPIS TECHNICZNY DO PROJEKTU ARCHITEKTONICZNO- BUDOWLANEGO
1.
DANE OGÓLNE
OBIEKT:
ADRES BUDOWY:
INWESTOR :
URZAD GMINY CZERWIN
PROJEKTANT :
Architektura:
Konstrukcja:
nr uprawnień W-wa/109/65, BŁ/164/80
2.
Podstawa opracowania:
- Zlecenie Inwestora.
- Wytyczne Inwestora
- Inwentaryzacja architektoniczna
- Koncepcja zatwierdzona przez Inwestora
3.
Określenie przedmiotu i zakresu opracowania
Przedmiotem opracowania jest projekt architektoniczno- budowlany termorenowacji
budynku Domu Strażaka w Czerwinie, ul. Szkolna 1, dz. nr 46 .
projekt docieplenia ścian budynku (docieplenia cokołu powyżej poziomu terenu,
docieplenie ścian nadziemia, attyk), docieplenia stropu garażu i sali na parterze,
docieplenie stropu poddasza nieużytkowego nad pierwszym piętrem, projekt kolorystyki
budynku.
Inwestycja obejmie wymianę obróbek blacharskich, podokienników, oraz wymianę
zewnętrznej stolarki i ślusarki okiennej i drzwiowej, wymianę pustaków szklanych
doświetleń w garażu.
4.
Omówienie stanu istniejącego.
4.1. Dane ogólne obiektu
Budynek zbudowany i oddany do użytkowania w drugiej połowie XXw.. Obiekt
wolnostojący na planie prostokąta, wzniesiony w technologii tradycyjnej murowanej.
Obiekt częściowo podpiwniczony, dwukondygnacyjny z poddaszem nieużytkowym,
pokryty dachem dwuspadowym z lukarnami w konstrukcji drewnianej oraz płaskim
żelbetowym. Wysokość techniczno- użytkowa budynku do stropu z izolacją cieplną8.10m- budynek kwalifikowany jako niski (N).
4.1.1. Ławy betonowe oraz ceglane.
4.1.2. Ściany piwnic murowane gr. 25cm
4.1.3. Ściany zewnętrzne kondygnacji nadziemnych gr.38 i 25cm oraz z gazobetonu.
4.1.4. Ściany zewnętrzne otynkowane obustronnie.
4.1.5. Stropy międzykondygnacyjne żelbetowe na belkach stalowych.
4.1.6. Klatki schodowe monolityczne żelbetowe.
4.1.7. Stropodach pełny niewentylowany nad częścią pomieszczeń parteru
4.1.8. Wieńce i podciągi monolityczne żelbetowe oraz stalowe.
4.1.9. Okna istniejące drewniane skrzynkowe, PCV oraz wypełnienia z pustaków
szklanych. Wrota garażu stalowe.
4.1.10. Wentylacja obiektu grawitacyjna.
Wejścia do budynku od strony południowej, wschodniej, oraz północnej. Schody wejść
betonowe.
strona 4
Cokoły wykończone tynkiem oraz kamienne.
Ściany zewnętrzne budynku wykończone tynkiem gładkim.
5.
4.2. Ocena stanu technicznego obiektu
W trakcie eksploatacji budynku ujawniły się wady technologiczne i wykonawcze
elementów struktury ściany, tj. niepełna izolacja termiczna stropu nad piętrem,
skorodowane podokienne obróbki blacharskie lub ich brak, odpadające tynki zewnętrzne
na ścianach i słupach, spękania ścian i.t.p.
Stan Techniczny elementów konstrukcyjnych parteru i piętra obiektu jest zadowalający.
Stan techniczny elementów konstrukcyjnych poddasza nieużytkowego jest
niezadowalający. Wskazuje się konieczność wzmocnienia ścian kolankowych i
szczytowych poddasza.
Stan techniczny konstrukcji dachów jest niezadowalajacy. Wskazuje się konieczność
wymiany lub
przeprojektowania i wzmocnienia więźby dachowej. Doprowadzić
konstrukcje dachu do odporności ogniowej R15.
Stan techniczny pokrycia dachu blachą ocynkowaną jest zły.
Tynki w dużej mierze zniszczone, z powierzchniowymi ubytkami i spękaniami
elewacji.
Drzwi wejściowe są w stanie niezadowająjącym.
Wrota stalowe są w stanie niezadowalajacym.
Okna drewniane skrzynkowe są w stanie złym. Okna i drzwi pcv wymienione wcześniej
są w stanie dobrym. Instalacja odgromowa w stanie niezadowalającym ze wskazaniem
do remontu wg odrębnego opracowania projektowego.
Zjawiska powyższe są uciążliwe w bieżącej eksploatacji obiektu, jak również powodują
przyspieszoną dekapitalizację elementów budynku takich jak tynki elewacyjne, struktura
ściany. Wynikiem tych zjawisk jest również zły stan wizualny i estetyka obiektu, co
wymaga zdecydowanych działań renowacyjnych.
Mimo opisanych zniszczeń, stanu zagrożenia bezpieczeństwa konstrukcji i
użytkowników nie stwierdzono. Jednakże wskazane jest podjecie działań zmierzających
do wzmocnienia ścian kolankowych i szczytowych poddasza oraz wzmocnienia lub
wymiany więźby w przypadku chęci docieplenia dachu i zmiany pokrycia.
Prace związane z dociepleniem obiektu w projektowanym zakresie mogą być
wykonane jako nie mające negatywnego wpływu na konstrukcję budynku, nie
powodują zagrożeń dla bezpieczeństwa użytkowników przedmiotowego budynku i
obniżenia przydatności do użytkowania.
Zamierzenie polepszy komfort termiczny, funkcjonalny, poprawi mikroklimat
pomieszczeń, zmniejszy koszty ogrzewania oraz podniesie walory estetyczne obiektu.
4.3. Wartości współczynnika U (W/m2xK) istniejących przegród zewnętrznych
Ściany zewnętrzne- cokół i ponizej gruntu
- Uo=1,121 W/m 2xK
Ściany zewnętrzne nadziemia
- Uo=1,121 W/m 2xK
Strop pod nieogrzewanym strychem
- Uo=2,225 W/m 2xK
Strop zewnętrzny
- Uo=1,808 W/m 2xK
Okna drew/pcv
- Uo=3,30/1,70 W/m 2xK
Drzwi
- Uo=6,5 W/m 2xK
Przeznaczenie obiektu.
Przeznaczenie budynku nie ulega zmianie.
6.
Strefy klimatyczne
- śniegowa IV wg PN-80/B-02010
- wiatrowa I wg PN-77/B-02011
- przemarzania gruntu hz=1,2m wg PN-81/B-03020
7.
Rozwiązania architektoniczno – budowlane
7.1. Opis rozwiązań projektowych
7.1.1.Projekt zakresem swym obejmuje:
− docieplenie ścian cokołu budynku,
− docieplenie ścian zewnętrznych nadziemia,
− wymianę, zewnętrznej stolarki i ślusarki okiennej i drzwiowej.
− wymianę pustaków szklanych doswietleń w garażu.
− wymianę obróbek blacharskich
− wymianę rynien i rur spustowych
− wymianę balustrad
strona 5
− wykonanie stalowych elementów zabezpieczających syrenę – stalowe żaluzje na wieży
W projekcie uwzględniono wytyczne zawarte w Audycie Energetycznym wykonanym w
kwietniu 2010r. przez firmę Energoświad Stanisław Bębenek, ul. Piłsudskiego 17 w
Ostrowi
Mazowieckiej.
Przyjęto
optymalne
parametry
przedsięwzięcia
termorenowacyjnego wynikające z audytu, wskazujące usprawnienia termorenowacyjne
dotyczące zmniejszenia strat ciepła przez przenikanie poprzez przegrody. Zaprojektowano
też usprawnienia nie objęte audytem, a mające istotne znaczenie dla polepszenia wartości
użytkowych i estetycznych budynku, których realizacja jest do decyzji Inwestora.
7.1.2. W związku z powyższym projektuje się całkowite docieplenie ścian zewnętrznych
budynku z zastosowaniem metody lekkiej mokrej np. firmy SEMPRE- system SEMPRE
TERM ST z zastosowaniem polikrzemianowej wyprawy tynkarskiej MARESIL, jako
technologii bezspoinowego docieplenia ścian .
7.1.3. Przewiduje się wykorzystanie jako materiału ciepłochronnego płyt styropianowych.
Istota proponowanego rozwiązania termoizolacyjnego budynku polega na przyklejeniu i
niezależnie od klejenia, mechanicznym zamocowaniu płyt docieplających, osłonięciu tak
wykonanego płaszcza docieplającego tkaniną z włókna szklanego zatopioną w masie
szpachlowej, oraz otynkowaniu całego budynku wyprawą cienkopowłokową zgodnie z
technologią SEMPRE.
7.1.4. Na ścianach nadziemnych budynku projektuje się docieplenie cokołu- projektuje się
ocieplenie płytami styropianu EPS 100 gr. 5cm (λ=0,038W/(m xK) R=3,00m2K/W).
7.1.5. Na ścianach zewnętrznych nadziemnych pozostałych kondygnacji projektuje się
docieplenie styropianem EPS 70 gr.10cm. (λ=0,04W/(m xK))
7.1.6. Przewiduje się również docieplenie powierzchni glefów okiennych i drzwiowych oraz
gzymsów płytami styropianowymi termoizolacyjnymi EPS 70 o grubości 3cm. (λ=0,035W/
(m xK), R=3,50m2K/W)
7.1.7. Wieńce stropowe- gzymsy, tak jak ściany zewnętrzne ocieplone zostaną płytami
termoizolacyjnymi styropianowymi EPS 70 o grubości 10cm (λ=0,04W/(m xK)).
7.1.8. Projektuje się ocieplenie dachów płaskich- od zewnątrz ocieplenie dachowymi
matami z wełny mineralnej twardej o gr. 15cm w systemie np. MONROCK- warstwy
klejone.
7.1.9. Projektuje się ocieplenie stropu pod poddaszem użytkowym- od wewnątrz
ocieplenie matami z wełny mineralnej twardej o gr. 15cm.
7.1.9. Wykończenie ścian zewnętrznych tynkiem cienkowarstwowym polikrzemianowym w
technologii np. POLIACTIV (baranek o wielkości ziarna 2mm) firmy SEMPRE w
kolorystyce opisanej w dalszej części opisu oraz na rysunkach projektowanych elewacji.
7.1.13. Wykończenie cokołów parteru– tynk dekoracyjny żywiczny mozaikowy SEMPRE
M553.
7.1.15. Wymianie podlegają wszystkie skorodowane oraz demontowane podczas prac
dociepleniowych obróbki blacharskie, które dotychczas nie zostały wymienione.
Są to przede wszystkim parapety wymienianych okien, oraz parapety okien wcześniej
wymienionych, obróbki blacharskie gzymsów i czap kominów.
7.1.16. Renowacji podlegają skorodowane lub uszkodzone niewymieniane elementy
ślusarki np. kraty, konstrukcje balustrad (oczyścić i malować gruntoemalią poliwinylowoakrylową MAKOR-TIX w kolorze szarym).
7.1.17. Projekt zakłada wymianę pustaków szklanych w garażu.
7.1.18. Zaprojektowano wymianę nieszczelnej istniejącej, niewymienionej dotychczas
stalowej i aluminiowej ślusarki drzwiowej na nowe drzwi aluminiowe, ciepłe, szklone
pakietami dwuszybowymi bezpiecznymi, o współczynniku przenikania ciepła U=2,5W/m 2K.
Drzwi zaopatrzone w dwa zamki atestowane, samozamykacze i pochwyty.
strona 6
7.1.19. Projekt zakłada wymianę istniejącej niewymienionej dotychczas stolarki okiennej
drewnianej na okna pvc jednoramowe, dwuszybowe, o współczynniku przenikania ciepła
U=1,7W/m 2K z mikrowentylacją (np. listwami nawiewnymi higrosterowalnymi EMM 716
AEREKO), dającymi współczynnik infiltracji powietrza a<0,3m 3/(mhdaPa2/3). Współczynnik
izolacyjności akustycznej okien Rw =30dB.
7.2. Wartości współczynnika Uo (W/m2xK) przegród zewnętrznych po termorenowacji:
Ściany zewnętrzne nadziemia
- Uo=0,345 W/m2xK
Strop pod poddaszem
- Uo=0,287 W/m2xK
Strop zewnętrzny
- Uo=0,287 W/m2xK
Okna
- Uo=2,185 W/m2xK
Drzwi
- Uo=2,990 W/m2xK
7.2.1. Technologia wykonania robót dociepleniowych
Docieplenie ścian
- Jako materiału dociepleniowego stosować płyty ze styropianu samogasnącego o gęstości
od 15-20kg/m 3 wg PN-B-20132, o zwartej strukturze.
- W skład materiałów systemu wchodzą: klej do przyklejenia styropianu, płyty styropianu,
łączniki mechaniczne, uniwersalny klej do wykonania warstwy zbrojonej siatką z włókna
szklanego, siatką z włókna szklanego o gramaturze min. 150g/m 2, preparat gruntujący
do przygotowania podłoża, cienkowarstwowy tynk barwiony w masie, dodatkowe
akcesoria t.j. listwy startowe, narożniki ochronne, taśmy uszczelniające.
- Przed przystąpieniem do ocieplenia należy dokonać oceny stanu technicznego podłoża.
- Podłoże powinno być nośne, suche, równe, oczyszczone z powłok adhezyjnych, wolne
od agresji chemicznej. Słabe tynki odspojone powłoki malarskie, niezwiązane cząstki
muru należy usunąć. Nierówności rzędu 5-15mm należy wyrównać zaprawą
wyrównawczą- murarską. Podłoża chłonne zagruntować preparatami gruntującymi
SEMPRE ETERNA GRUNT. Przed przystąpieniem klejenia płyt styropianowych do
podłoży słabych wykonać próbę przyczepności. Przed realizacją mocowania
mechanicznego ocieplenia do podłoża, sprawdzić siłę wyrywającą łączniki. Zaprawę
klejącą układać na płycie metodą punktową: na obrzeżach pasami szer 3-6cm i
plackami o średnicy 8-10cm w środku. Płyty przyklejać w układzie poziomym,
mijankowo. Ewentualne szczeliny wypełniać styropianem na całej grubości izolacji. Płyty
mocować łącznikami mechanicznymi z trzpieniem plastikowym licując talerzyk z
płaszczyzną styropianu. Stosować min. 4 łączniki na 1m2 powierzchni docieplanej. W
narożach budynku ilość łączników zdwoić. Przyklejone płyty styropianowe przeszlifować
gruboziarnistym papierem ściernym w celu wyrównania powierzchni. Na płyty nałożyć
warstwę kleju i wtopić siatkę z włókna szklanego. Siatkę równo napiąć, chowając
całkowicie pod warstwą kleju. Grubość warstwy zbrojonej 3-5mm. Glefy okienne i
drzwiowe pokryć siatką na całej ich głębokości, zwracając uwagę na wzmocnienie
naroży ukośnymi pasami siatki. Miejsca połączenia z innymi elementami budynku
uszczelnić elastycznymi taśmami uszczelniająco- rozprężnymi. Warstwę zbrojona
zagruntować odpowiednim preparatem gruntującym po upływie min. 48h od jej
wykonania. Tynk nakładać min. 24h po zagruntowaniu warstwy zbrojonej, przy
temperaturze powietrza od +5 do +250C. Świeży tynk chronić przed opadami
atmosferycznymi i działaniem temperatury poniżej +50C aż do wstępnego stwardnienia.
7.2.1.1.Materiały
Zastosować system SEMPRE TERM ST na bazie styropianu z polikrzemianową
wyprawą tynkarską MARESIL.
Do wykonywania ociepleń ścian zewnętrznych należy stosować następujące materiały
spełniające podanej niżej wymagania. Każda partia materiałów powinna być
dostarczona na budowę z wymaganym certyfikatem (atestem).
•
Płyty styropianowe
Do wykonania warstwy izolacyjnej należy stosować płyty styropianowe:
YETICO
Kod oznaczenia: EPS 70-040
YETICO DACH PODŁOGA
Kod oznaczenia: EPS 100-038
Płyty styropianowe nie mogą być stosowane w bezpośrednim kontakcie z substancjami
reagującymi z EPS (rozpuszczalniki organiczne, smoła, oleje).
strona 7
•
Tkanina zbrojąca (siatka zbrojąca)
Do wykonania zbrojenia warstwy zaprawy klejowej należy stosować siatkę z włókna
szklanego GEOTHERM o gramaturze 150g/m2 spełniającą wymagania Aprobaty
Technicznej.
•
Kleje zaprawy klejące
Do przyklejania płyt styropianowych do podłoża należy użyć zaprawy klejącej
TESOROMONT START TS-100, do przyklejania tkaniny szklanej do płyt styropianowych
należy zastosować zaprawę klejową TESOROMONT UNIWERSALNY TU-200.
•
Łączniki do mocowania płyt styropianowych
Obliczenie ilości łączników przypadających na 1m2 powierzchni
Obciążenie charakterystyczne wywołane działaniem wiatru (wg PN-77/B-02011)
pk = qk · Ce · C · β
pk = 0,25 · 0,7 · 0,7 · 1,8 = 0,221 [kN/m2]
qk – charakterystyczne ciśnienie prędkości wiatru, przyjęto 250 [Pa] (tab. 3);
Ce –współczynnik ekspozycji, przyjęto 0,7;
C – współczynnik aerodynamiczny, przyjęto 0,7;
β – współczynnik działania porywów wiatru (budowlę zalicza się do niepodatnych na
dynamiczne działanie wiatru).
Obciążenie obliczeniowe (wg PN-77/B-02011)
p = pk ·γf
p = 0,221 ·1,3 = 0,287 [kN/m2]
pk - obciążenie charakterystyczne,
γf- współczynnik obciążenia.
Określenie ilości łączników na 1m2 powierzchni ściany
Mocowanie warstwy termoizolacji ze styropianu gr.10cm do podłoża -montaż
zagłębiony-:
Dla warstwy 10 cm przyjęto łącznik z trzpieniem z tworzywa sztucznego
EJOT typu TID – T 8/60L x 155 firmy EJOT Polska
Nośność obliczeniowa połączenia, wykonanego z zastosowaniem łącznika
tworzywowego typu TID-T8/60L na wyrywanie z podłoża (wg AT-15-3234/2003)
– Fobl = 0,25 [kN],
Wytrzymałość łącznika na przeciąganie materiału izolacyjnego przez talerzyk
łącznika -dla styropianu mocowanego na środku płyty – F = 0,38 kN
Do obliczeń przyjęto wartość najniższą – Fobl = 0,25 kN
n=qobl/Fobl=0,287/ 0,25 =
n = 1,15 [szt./m2]
n – ilość łączników
Ze względu na wymagania prawne minimalna ilość łączników przypadających na 1 m2
powierzchni ściany nie może wynosić mniej niż 4 szt.
Określenie ilość łączników przypadających na 1 m2 powierzchni ściany przy
zastosowaniu płyt styropianowych o gładkich krawędziach
Część środkowa ścian docieplanych – zastosować 4 szt./ m2
Pasy krawędziowe scian, okolice otworów okiennych i drzwiowych – ze względu na
zwiększone wartości ssania wiatru – zastosować 6 szt./ m2
Aprobata TITB: AT-15-3234/2009
•
Zaprawy cementowe do wyrównywania i napraw podłoża
Do wypełniania ubytków i szczelin oraz miejscowego wyrównywania powierzchni użyć
zaprawy cementowej.
•
Preparaty gruntujące
Do gruntowania podłoża przed przyklejeniem styropianu stosować SEMPRE ETERNAL
GRUNT, a przed położeniem zaprawy tynkarskiej użyć wodorozcieńczalnego płynu
gruntującego MARESIL GRUNT, oraz pod tynki dekoracyjne MARMARE GRUNT.
•
Wyprawy tynkarskie
Jako warstwę wykańczającą na ścianach wykonać tynk cienkowarstwowy
polikrzemianowy MARESIL, na suficie garażu tynk mineralny CAPATECT 139 MG K15.
•
Tynki dekoracyjne
Do wykończenia powierzchni cokołów, murków użyć tynku dekoracyjnego na bazie żywic
akrylowych i barwionego kruszywa kwarcowego, mrozo- i wodoodpornego MARMARE
1,5mm
strona 8
•
Płyny do czyszczenia i odgrzybiania elewacji
Do oczyszczenia elewacji użyć specjalnych środków czyszczących do usuwania
zanieczyszczeń ALGHESIL GRUNT.
•
Kątowniki aluminiowe
Kątowniki aluminiowe z siatką o wymiarach 25 x 25 mm do wzmacniania naroży ścian
obiektu oraz naroży przy ościeżach drzwi wejściowych do budynku oraz okien powinny
być wykonane z blachy perforowanej grubości 0,5 mm.
Dolną krawędź docieplenia w poziomie cokołu należy zabezpieczyć aluminiową
listwą startową o minimalnej grubości 0,5mm.
7. Narzędzia i sprzęt
Podstawowe narzędzia
Do realizacji prac ocieplających należy stosować następujące narzędzia:
•
szczotki druciane do czyszczenia powierzchni ścian /ręczne i mechaniczne/,
•
szpachle i packi /metalowe, drewniane i z tworzywa sztucznego/ do nakładania
mas klejących i mas tynkarskich,
•
piłki ręczne o drobnych ząbkach lub noże do cięcia płyt styropianowych,
•
pace drewniane pokryte papierem ściernym do wyrównywania powierzchni
przyklejonych płyt styropianowych,
•
nożyce krawieckie lub ostrza techniczne do cięcia tkaniny zbrojącej,
•
łaty do sprawdzania płaskości powierzchni przyklejonych płyt styropianowych,
•
wiertarka udarowo- obrotowa do wiercenia otworów,
•
sita o oczkach 1 mm do przesiewania piasku.
Sprzęt i urządzenia
Do wykończenia robót ocieplających należy stosować następujący sprzęt i
urządzenia:
•
mieszadła koszykowe napędzane wiertarką elektryczną oraz pojemniki o
pojemności ok. 40 – 60 l do przygotowania masy klejącej,
•
agregaty tynkarskie lub ręczne pistolety natryskowe z własnym zbiornikiem i
sprężarką powietrza do nakładania masy tynkarskiej,
•
urządzenia transportu pionowego,
•
rusztowanie stojakowe stałe lub podwieszane,
•
aparaty do zmywania wodą podłoża ściennego.
7.2.1.3. Szczegółowy opis technologii wykonywania robót docieplających
Kolejność wykonywania robót
Kolejność robót przy wykonywaniu ocieplenia ścian zewnętrznych metodą BSO
powinna być następująca:
•
prace przygotowawcze,
•
sprawdzenie i przygotowanie powierzchni ścian,
•
sprawdzenie skuteczności mocowania mechanicznego,
•
przygotowanie masy klejącej,
•
przyklejanie płyt styropianowych,
•
wiercenie otworów i założenie łączników do mocowania styropianu z zaślepkami
styropianowymi,
•
wykonanie warstwy ochronnej na styropianie z masy klejącej, zbrojonej tkaniną
szklaną lub polipropylenową,
•
wykonanie wyprawy elewacyjnej z masy tynkarskiej,
•
wykonanie nowych obróbek blacharskich,
•
montaż odwodnienia,
•
demontaż rusztowań i uporządkowanie terenu wokół budynku.
Prace przygotowawcze
Przed przystąpieniem do ocieplenia budynku przygotować materiały oraz narzędzia i
sprzęt zgodnie ze specyfikacją podaną wyżej. Ustawienie rusztowań (wg odrębnego
projektu) oraz wykonanie zabezpieczeń (daszki ochronne). Następnie należy sprawdzić
czy materiały odpowiadają określonym wcześniej wymaganiom. Następnie należy
zdemontować podokienniki i odwodnienie obiektu.
Sprawdzenie i przygotowanie powierzchni ścian
Przed przystąpieniem do ocieplenia ściany należy dokładnie sprawdzić jej powierzchnię,
a w razie potrzeby naprawić i wyrównać ubytki, dokładnie oczyścić oraz wykonać próbne
przyklejenie próbek styropianu.
strona 9
a) Wykonanie próby przyklejenia styropianu:
Powierzchnie ściany należy oczyścić z kurzu, pyłu, cienkich powłok i wypraw
(jeżeli uległy w sposób widoczny uszkodzeniu) i przykleić w różnych miejscach 8 –
10 próbek o rozmiarach 10 cm x 10 cm .
Do przyklejenia styropianu należy zastosować klej TESOROMONT START TS-100.
Masę klejącą należy nałożyć na całe powierzchnie próbek styropianowych warstwą o
grubości ok.10 mm, a następnie przyłożyć i docisnąć próbki styropianowe do
przygotowywanych miejsc na powierzchni ściany.
Po czterech dniach należy wykonać ręcznego odrywania przyklejonego styropianu.
Wytrzymałość podłoża i przyczepność kleju są wystarczające, jeżeli styropian
ulegnie rozerwaniu. Jeżeli próbki styropianu odrywają się od powierzchni ścian
wraz z warstwą masy klejącej, oznacza to, że podłoże nie zostało prawidłowo
oczyszczone lub, że wierzchnia warstwa nie ma wystarczającej wytrzymałości.
W takim przypadku należy dokładnie oczyścić powierzchnię ściany lub usunąć
warstwę wierzchnią i wykonać ponownie próbę przyklejenia styropianu.
Jeżeli ponowna próba da wynik negatywny, należy oprócz przyklejania zastosować
dodatkowo łączniki z tworzywa do mocowania styropianu w ilości 4 na każdą płytę. Jeżeli
rozerwanie nastąpi w spoinie klejowej oznacza to, że charakteryzuje on się zbyt niską
wytrzymałością i takiego kleju nie wolno stosować.
b) Do wypełniania ubytków i szczelin oraz miejscowego wyrównywania powierzchni użyć
zaprawy cementowej.
Sprawdzenie skuteczności mocowania mechanicznego
W przypadku mocowania mechanicznego układu ocieplającego do podłoża zaleca
się kontrolne sprawdzenie na 4 - 6 próbkach siły wyrównującej łączniki z podłoża
przygotowanego do ocieplania wg zasad określonych w świadectwach ITB
dopuszczających dane łączniki do stosowania w budownictwie.
Wykonać w podłożu otwór o śr. 11 mm wprowadzić łącznik w otwór w sposób udarowy na
głębokość minimum 50 mm. Wyrywanie łącznika z podłoża należy przeprowadzić za
pomocą dowolnego siłomierza i sprawdzić czy siła wyrywania mieści się w granicach
75-70 daN.
Przygotowanie masy klejącej
Zaprawę klejącą TESOROMONT START TS-100 przygotowuje się bezpośrednio przed
użyciem przez wymieszanie ręczne lub mechaniczne suchej mieszanki z wodą w
proporcji podanej na opakowaniu.
Przyklejanie płyt styropianowych
Po sprawdzeniu i przygotowaniu powierzchni ścian, zdjęciu obróbek blacharskich i rur
spustowych przyklejanie płyt styropianowych należy rozpocząć od dołu ściany budynku i
posuwać się do góry.
Płyty styropianowe można przyklejać przy pogodzie bezdeszczowej, temperaturze
powietrza nie niższej niż 5 °C i nie wyższej niż 25 °C.
Do przyklejania płyt styropianowych zastosować zaprawę TESOROMONT START
TS-100. Masę klejącą należy nakładać na płycie styropianowej na obrzeżach,
pasmami o szerokości 3 ÷ 6 cm, a na pozostałej powierzchni plackami o średnicy ok. 8
cm. Pasma należy nakładać na obwodzie płyty w odległości ok. 3 cm od krawędzi.
Na środkowej części płyty należy nałożyć 8 ÷ 10 placków, gdy płyta ma wymiar 500 mm
x 1000 mm.
Po nałożeniu masy klejącej płytę należy bezzwłocznie przyłożyć do ściany w
przewidzianym dla niej miejscu i docisnąć przez uderzenie packą drewnianą aż do
uzyskania równej płaszczyzny z sąsiednimi płytami, co sprawdza się przez przyłożenie
łaty drewnianej. Jeżeli masa klejąca wyciśnie się poza obręb płyty trzeba ją usunąć.
Niedopuszczone jest dociskanie przeklejonych płyt po raz drugi, ani uderzanie lub
poruszanie płyt. W przypadku niewłaściwego przyklejenia płyty styropianowej należy ją
oderwać, nałożyć nową masę klejącą na płytę i docisnąć ją do powierzchni ściany.
Płytę należy przyklejać dłuższych
układzie
poziomym
dłuższych
krawędzi
z
zachowaniem mijankowego układu spoin. Układ płyt na powierzchni ściany jest pokazany
w części rysunkowej. Płyty styropianowe należy układać na styk. Nie dopuszczalne są
szczeliny większe niż 2 mm.
Szczeliny większe niż 2 mm należy wypełniać paskami styropianu. Niedopuszczalne jest
istnienie nierówności na powierzchni styropianu większych niż
3 mm, dlatego też w celu wyrównania przyklejonych płyt należy całą powierzchnię
strona 10
przeszlifować packami o długości ok. 40 cm wyłożonymi papierem ściernym.
Nie dopuszcza się wypełnienia szczelin między płytami styropianowymi oraz
wyrównywania nierówności na powierzchni styropianu masą klejową.
Mocowanie płyt styropianowych za pomocą łączników mechanicznych
Dodatkowe mocowanie płyt styropianowych za pomocą łączników mechanicznych EJOT
należy wykonać zachowując następujące wymagania.
Głębokość wierconych otworów powinna wynosić min. 90 mm.
Przed wprowadzeniem łącznika w otwór, wiercone otwory powinny być oczyszczone z
urobku /przez przedmuchanie/. W te otwory należy wprowadzić łącznik przez jego
wbicie w otwór, zwracając uwagę na właściwe dociśnięcie przyklejonych płyt.
Następnie w wewnętrzny otwór łącznika należy wbić trzpień rozporowy powodując tym
samym trwałe zamocowanie łącznika w podłożu.
Minimalna głębokość zakotwienia łącznika powinna wynosić 50 mm.
Talerzyk łącznika winien zostać zagłębiony w warstwie izolacyjnej. Po wykonaniu
montażu należy uzupełnić wgłębienie zatyczką styropianową.
Przyklejenie tkaniny zbrojącej
Przyklejenie tkaniny zbrojącej na styropianie można rozpocząć nie wcześniej niż
po 3 dniach od chwili przyklejenia styropianu, przy bezdeszczowej pogodzie
i temperaturze powietrza nie niższej niż 5 °C i nie wyższej niż 25 °C.
Jeżeli jest zapowiadany spadek temperatury poniżej 0 °C w ciągu 24 godzin to
nie należy przyklejać tkaniny zbrojącej, nawet jeżeli temperatura podczas jest
wyższa niż 5 °C.
Do przyklejania tkaniny należy stosować zaprawę TESOROMONT UNIWERSALNY TU-200.
Masę klejącą należy nanosić na powierzchnię płyt styropianowych ciągłą warstwę o
grubości ok. 3 mm, rozpoczynając od góry ściany pasmami pionowymi o szerokości
tkaniny zbrojącej. Po nałożeniu masy klejącej należy natychmiast przykładać tkaninę
rozwijając stopniowo rolkę tkaniny w miarę przyklejania i wciskając ją w masę klejącą za
pomocą packi stalowej lub drewnianej.
Tkanina powinna być napięta i całkowicie wciśnięta w masę klejącą. Następnie na
powierzchni przyklejonej tkaniny należy nanieść drugą warstwę masy klejącej o grubości
ok. 1 mm w celu przykrycia tkaniny. Przy nakładaniu tej warstwy należy całą
powierzchnię dokładnie wyrównać. Grubość warstwy klejącej przy pojedynczej tkaninie
powinna wynosić nie mniej niż 3 mm i nie więcej niż 5 mm.
Naklejona tkanina nie powinna wykazywać pofałdowań i winna być równomiernie
napięta. Sąsiednie pasy tkaniny powinny być przyklejone na zakład nie mniejszy niż
10 cm w pionie.
Szerokość tkaniny powinna być tak dobrana aby było możliwe wyklejenie ościeży
okiennych i drzwiowych na całej ich głębokości.
Narożniki otworów okiennych i drzwiowych powinny być wzmocnienie przy przyklejenie
bezpośrednio na styropianie kawałków tkaniny o wymiarach 20 cm x 35 cm.
Tkanina przyklejona na jednej ścianie nie może być ucięta na krawędzi narożnika lecz
należy ją wywinąć na ścianę sąsiednią pasem o szerokości ok. 15 cm. W taki sam
sposób należy wywinąć tkaninę na ościeża okienne i drzwiowe. W celu zwiększenia
odporności warstwy ociepleniowej na uszkodzenia mechaniczne na narożnikach
pionowych na parterze oraz na narożnikach ościeżnicy drzwi wejściowych należy przed
przyklejeniem tkaniny wkleić perforowane kątowniki wzmacniające.
Łączna grubość warstwy masy klejącej z podwójną tkaniną powinna wynosić nie więcej
niż 8 mm.
Wykonanie wypraw elewacyjnych
Wyprawy elewacyjne można wykonać nie wcześniej niż po 3 dniach od naklejania
tkaniny zbrojącej na styropianie.
Wykonywanie wypraw elewacyjnych należy prowadzić w temperaturach 5 25 °C. Niedopuszczalne jest wykonywanie wypraw elewacyjnych w czasie opadów
atmosferycznych, silnego wiatru oraz jeżeli jest zapowiadany spadek temperatury poniżej
0 °C w przeciągu 24 godzin.
Przed nałożeniem mas tynkarskich na warstwie zbrojącej należy usunąć wystające
włókna na stykach połączeń pasów tkaniny przez ich odcięcie lub wytopienie np. za
pomocą lut-lampy, dodatkowo należy zagruntować warstwę zbrojącą preparatem
MARESIL GRUNT przed nałożeniem tynku.
Ręczne nakładanie masy tynkarskiej prowadzić przy użyciu pacy stalowej nierdzewnej.
Po zebraniu nadmiaru zaprawy powierzchnię lekko zacierać gładką pacą z tworzywa
uzyskując zadaną fakturę. Tynk nakładać w sposób ciągły na całym fragmencie ściany.
strona 11
Sposoby ocieplania ścian w miejscach charakterystycznych
a) Narożniki budynku należy okleić dokładnie płytami styropianowymi zwracając uwagę
na ścisłe przyleganie do siebie płyt styropianowych i właściwe przyklejenie ich przy
krawędziach.
b) Ocieplenie ościeży okiennych i drzwiowych. Do ocieplenia ościeży okiennych,
drzwiowych należy stosować płyty styropianowe o grubości nie mniejszej niż
3 cm. Ćwierćwałki osłaniające styki ościeży z ościeżnicami usunąć, a całą
powierzchnię ościeży dokładnie oczyścić z kurzu, łuszczącej się farby i innych
zanieczyszczeń. Na powierzchni ościeży górnych i pionowych należy najpierw przykleić
paski tkaniny zbrojnej o szerokości umożliwiającej wywinięcie ich na ocieplenie ościeża.
Następnie na całej powierzchni ościeży górnych i pionowych należy przykleić płyty
styropianowe, które powinny być tak przycięte, aby płyty przyklejone na płaszczyźnie
ściany przylegały dokładnie do płyt styropianowych ocieplających ościeża. Z kolei należy
wywinąć i nakleić na styropianie odcinek tkaniny przyklejonej na ościeży, a następnie
nakleić podłużne tkaniny z powierzchnią ściany. Na styku ocieplenia z ościeżnicą należy
nałożyć kit elastyczny np. silikonowy. Na dolne ościeżnice należy przykleić tkaninę
zbrojącą i wykonać podokienniki, które powinny wystawać poza lico ocieplonej ściany nie
mniej niż 40 mm. Na bokach podokienniki powinny być wywinięte na ościeża pionowe
pod styropian, który w tym miejscu powinien być podcięty, a wyprawa wraz z tkaniną
zbrojącą powinna być położona na blachę. Styki podokienników z ościeżnicą należy
uszczelnić kitem elastycznym przez położenie go na ościeżnicy i dociśnięcie
podokiennikiem w czasie jego przybijania.
c) W celu wzmocnienia docieplenia ścian zewnętrznych do wysokości 2 m powyżej
poziomu terenu proponuje się wkleić podwójnie siatkę z włókna szklanego.
Uwagi:
- ostateczne wymiary elementów zweryfikować na budowie,
- wszelkie zmiany materiałów należy konsultować z autorem projektu.
Ocieplenie stropodachu płaskiego niewentylowanego w systemie np. MONROCKwarstwy klejone.
Dach płaski betonowy niewentylowany- warstwy klejone.
- Jako materiału ociepleniowego stosować płyty z wełny mineralnej MONROCK MAX o
grubości 15cm.
Materiały: szczotka dekarska, preparat gruntujący, płyta dachowa MONROCK MAX gr.
15cm, klej bitumiczny na zimno KB-MONROCK, papa podkładowa z systemu
dwuwarstwowego krycia papowego, papa wierzchniego krycia z systemu
dwuwarstwowego krycia papowego.
- Zdemontować stare warstwy pokrycia dachu: papa na lepiku, gładź cementowa.
- Przed zagruntowaniem oczyścić podłoże betonowe.
- Wykonać paraizolacje przez dwukrotne nałożenie masy asfaltowo- kauczukowej
(preparatu gruntującego) na zimno, w ilości od ok. 1,5 kg/m2, do grubości ok. 1mm. W
celu uzyskania większej szczelności warstwy paroizolacyjnej ( nad pomieszczeniami
mokrymi ), Stosować papę termozgrzewalną na osnowie z aluminium, którą należy
zgrzewać do zagruntowanego betonu.
- Po 24 godzinach od zagruntowania przykleić płyty izolacyjne. W tym celu należy
nałożyć mechanicznie klej na podłoże pasmowo za pomocą maszyny do dystrybucji kleju
lub ręcznie z pomocą wyciskarki. W strefie środkowej dachu klej nanieść na ok. 25%
powierzchni płyty, w strefie brzegowej- 35%, w strefie narożnej- na ok. 50%powierzchni
płyty. Po naniesieniu kleju przykleić płytę do podłoża. Płytę dociskać po ok. 15 min od
nałożenia kleju. Dosunąć staranie jedną płytę do drugiej dla uniknięcia mostków
termicznych.
− Przykleić papę podkładową do płyt MONROCK MAX oraz miedzy sobą na zakładkę.
− Papę wierzchniego krycia zgrzewać do podkładowej na całej szerokości.
7.2.2. Warunki wykonywania robót
Wymagania techniczne dotyczące podłoża.
Podstawowym warunkiem przy stosowaniu omówionej metody jest trwałość podłoża.
Podłoże powinno spełniać wymagania gwarantujące odpowiednią przyczepność powłoki
docieplającej do jego powierzchni, a więc:
•
dopuszczalne nierówności podłoża ±10mm,
•
brak zapyleń i innych zanieczyszczeń ściany,
•
stan powietrzno- suchy ściany.
strona 12
Przed przystąpieniem do robót ocieplających należy zbadać czy przyczepność masy
klejącej jest wystarczająca do wykonania warstwy izolacji. Następnie można przystąpić
do przygotowania ścian otynkowanych. Przygotowanie powierzchni polega na
sprawdzeniu przyczepności tynku przez opukanie. W przypadku gdy tynk nie jest
związany z podłożem należy go zbić i narzucić warstwę zaprawy wyrównawczej lub tynk
cementowo- wapienny. Tynk uszkodzony powierzchniowo należy również usunąć i
wyrównać. Całą powierzchnię ścian wraz z ościeżnicami należy zmyć wodą.
Przyklejanie płyt styropianowych można rozpocząć dopiero po wyschnięciu podłoża.
Warunki atmosferyczne
Roboty docieplające można prowadzić jedynie przy bezdeszczowej pogodzie przy
temperaturze nie niższej niż +5 oC i nie wyższej niż +25 oC.
7.3. Opis rozwiązań elementów stanu istniejącego i projektowanego
7.3.1.
Wymiana stolarki okiennej i drzwiowej zewnętrznej
ISTNIEJĄCA
- Istniejące pustaki szklane - do demontażu,
PROJEKTOWANA
- Projektowane okna z profili PVC min. pięciokomorowych, indywidualne z mikrowentylacją
(np. nawiewniki higrosterowane), o max. współczynniku przenikania ciepła dla całego okna
U1,3 W/(m 2K), z szybami zespolonymi w pakiety dwuszybowe, jednokomorowe, termofloat
o współczynniku przenikania ciepła max. U1,0 W/(m 2K).
Współczynnik infiltracji powietrza a<0,3m3/(mhdaPa2/3).
Współczynnik izolacyjności akustycznej okien Rw =30dB.
Okna o kwaterach uchylnych.
Projektowane drzwi do klatek schodowych aluminiowe, ciepłe, szklone pakietami
dwuszybowymi bezpiecznymi, o współczynniku przenikania ciepła U=2,5W/m 2K. Drzwi
zaopatrzone w dwa zamki atestowane, samozamykacze i pochwyty
Uwaga: Otwory okienne pomierzyć z natury
7.3.2.
Roboty budowlane zewnętrzne
ISTNIEJĄCE ELEMENTY DO DEMONTAŻU
- demontaż istniejących rur spustowych,
- demontaż istniejących obróbek blacharskich parapetów i gzymsów,
- skucie odspojonych tynków będących w złym stanie technicznym- przyjmuje się ok. 30%
całości powierzchni otynkowanej, (głuchy dźwięk podczas uderzania tynku świadczy o jego
odspojeniu)
- demontaż istniejących balustrad
- demontaż istn. elementów oświetleniowych
PROJEKTOWANE
- Ubytki po skutych tynkach zewnętrznych uzupełnić tynkiem cementowo wapiennym,
- Montaż obróbek blacharskich okien, gzymsów, attyk z blachy stalowej gr.0,5mm powlekanej
powłoka poliestrową
- Montaż rynien i rur spustowych z blachy powlekanej
- Montaż lamp oświetleniowych,
- Instalacja odgromowa do remontu wg odrębnego opracowania
- Ułożenie nowej opaski budynku,
docieplenie ścian i dachów:
- cokoły:
styropian twardy YETICO EPS 100- 038 -gr.5cm
lub styropian ekstradowany STYRODUR -gr.5cm
- ściany zewnętrzne:
styropian YETICO EPS 70 - 040- gr.10 cm
- glefy przyokienne i drzwiowe:
styropian YETICO EPS 70 - 040- gr.3cm
- słupy:
styropian YETICO EPS 70 - 040- gr.5cm
-
strona 13
dachy płaskie:
płyty z wełny mineralnej MONROCK MAX o grubości 15cm.
Strop pod poddaszem użytkowym:
płyty z wełny mineralnej twardej o grubości 15cm.
wykończenie elementów zewnętrznych ścian:
- cokoły piwnic - wykończyć tynkiem mozaikowym gr.1,5mm SEMPRE w kolorze M553
- ściany parteru, kondygnacji wyższych - wykończyć tynkiem cienkowarstwowym polikrzemianowym cienkowarstwowym gr.2,0mm SEMPRE w kolorze T0025
- ściany wieży, filarki miedzyokienne i słupy- wykończyć tynkiem cienkowarstwowym
polikrzemianowym cienkowarstwowym gr.2,0mm SEMPRE w kolorze T0029
- schody zewnętrzne- gres mrozoodporny, antyposlizgowy koloru czerwono- brązowego,
- balustrady - oczyścić i malować gruntoemalią poliwinylowo-akrylową MAKOR-TIX w kolorze szarym. lub do wymiany. W przypadku zachowania istniejących balustrad dodać pochwyt
w postaci rury 51mm ze stali nierdzewnej na wys. 110cm.
- murki oporowe- wykończyć tynkiem dekoracyjnym mozaikowym gr.1,5mm SEMPRE w kolorze M553
- podesty wejściowe- wykończenie gres mrozoodporny, antyposlizgowy koloru czerwonobrązowego,
- parapety zewnętrzne - W związku z koniecznością ochrony tynku cienkowarstwowego
wszystkie podokienniki oraz cokoły należy zabezpieczyć obróbką blacharską.
Obróbki podokienników wykonane z blachy stalowej powlekanej o minimalnej grubości
0,55mm należy mocować do kołków np. drewnianych osadzonych w trakcie przyklejania płyt
styropianowych w dokładnie dopasowanych wycięciach w styropianie. Obróbki te powinny
wystawać poza lico ściany co najmniej 50 mm i powinny być wykonane w taki sposób, aby
zabezpieczały elewację przed zaciekami wody opadowej.
Obróbki blacharskie parapetów powinny być wykonane zgodnie z normą PN-61/B-10245.
Blachy nie kłaść bezpośrednio na beton lub tynk oraz na materiały zawierające siarkę
- obróbki blacharskie, z blachy powlekanej,
Projektuje się montaż nowych oraz wymianę wszystkich obróbek blacharskich:
gzymsów, tarasów, pasów podrynnowych i nadrynnowych docieplanych dachów płaskich
świetlików.
Wykonać nowe obróbki blacharskie z blachy stalowej powlekanej o minimalnej grubości 0,55
mm powinny wystawać poza lico ściany co najmniej 40 mm i powinny być wykonane w taki
sposób, aby zabezpieczały elewację przed zaciekami wody opadowej.
Przy wykonywaniu obróbek blacharskich zwraca się szczególną uwagę, by były zgodne z
normą PN-61/B-10245. Blachy nie kłaść bezpośrednio na beton lub tynk oraz na materiały
zawierające siarkę
- Kraty- istniejące w oknach (w miejscach wg wytycznych i uzgodnień z inwestorem) do renowacji (oczyścić i malować gruntoemalią poliwinylowo-akrylową MAKOR-TIX w kolorze szarym.),
- Żaluzje i elementy ślusarskie, balustrady- oczyścić piaskowaniem i malować gruntoemalią poliwinylowo-akrylową MAKOR-TIX w kolorze szarym lub ral 9006.
- Opaska budynku,
Projektuje się wykonanie nowej opaski budynku z kostki na podsypce cementowo – piaskowej
o gr. 20 cm. Nowa opaska o grubości 6 cm na betonowej ławie fundamentowej zakończona
obrzeżem trawnikowym. Szerokość opaski 60 cm. Ewentualny remont i uzupełnienie
istniejącej z płytek betonowych.
- Rynny i rury spustowe
Projektuje się demontaż istniejących rynien i rur spustowych. Nowe rynny i rury spustowe
systemowe pcv KANION koloru grafitowego firmy VAVIN. Średnice rynien i rur jak
istniejące.
Rury spustowe powinny być mocowane do ścian uchwytami, rozstawionymi w odstępach nie
większych niż 3 m. Uchwyty powinny być mocowane w sposób trwały przez wbicie trzpienia
w spoiny muru lub osadzenie w zaprawie cementowej w wykutych gniazdach.
Należy uwzględnić konieczność wykonania części nowych odsadzek. Rury spustowe
wynieść na styropian.
wykończenie dachów:
- stropodach pełny - wykonać pokrycie papą podkładową oraz papą termozgrzewalną wierzchniego krycia z systemem kominków wentylacyjnych,
-
strona 14
Dach- blacha dachówkowa powlekana
kominy na dachu- wykończyć tynkiem cienkowarstwowym na siatce zatopionej w zaprawie
klejowej- jak ściany; otwory wentylacyjne zabezpieczone kratkami stalowymi lub siatką stalową, czapki na kominach istn. betonowe (uzupełnić obróbki blacharskie na czapkach),
Wykonać obróbki blacharskie z blachy powlekanej,
docieplenie stropów pod poddaszem nieużytkowym:
Uzupełnienie docieplenia stropów płytami z wełny mineralnej twardej gr. 15cm, ułożonymi
na istniejącym stropie szczelnie, z umożliwieniem komunikacji i dostępu kontrolnego do
izolacji w przestrzeni poddasza.
Nadzór techniczny nad robotami dociepleniowymi
Ze względu na szczególny charakter robót docieplających powinny być one wykonywane
przez wykwalifikowanych pracowników i pod nadzorem technicznym. Warunki temogą
być spełnione w przypadku prowadzenia robót przez przedsiębiorstwo posiadające
doświadczenie w zakresie wykonywania robót docieplających i elewacyjnych.
Niezależnie od stałego nadzoru technicznego prowadzonego przez wykonawcę robót,
wszystkie prace wykonywane powinny być pod nadzorem osób posiadających
odpowiednie uprawnienia budowlane.
Odbiór robót
Odbiorem technicznym częściowym należy objąć następujące etapy robót:
• wykonanie pokrycia dachowego,
• wymiana stolarki okiennej i drzwiowej,
• przygotowanie powierzchni ścian,
• przyklejanie płyt styropianowych,
• wykonanie warstwy ochronnej z siatki z włókien szklanych,
wykonanie wyprawy elewacyjnej,
• wykonanie nowych podokienników,
• wykonanie nowych obróbek blacharskich,
• przygotowanie ścian i balkonów pod izolacje
• wykonanie warstwy ochronnej i termicznej ścian piwnicznych,,
• montaż rur spustowych,
• remont balustrad balkonowych,
• renowacja płyt balkonowych słupów,
• wykonanie docieplenia stropu i ścian wewnętrznych,
Odbiór techniczny częściowy polega na sprawdzeniu czy poszczególne etapy zostały
wykonane zgodnie z technologią wykonywania robót.
Wszystkie roboty powinny być odbierane na poszczególnych ścianach budynku. Odbioru
powinien dokonywać inspektor nadzoru inwestorskiego przy udziale przedstawiciela
wykonawcy robót.
8.
9.
10.
Wymagania BHP
Zespoły montażowe powinny być przeszkolone w zakresie eksploatacji urządzeń
transportu i pracy na rusztowaniach. Pracownicy powinni posiadać stosowne dokumenty
uprawniające ich do pracy na wysokości. Z uwagi na wymaganą dokładność robót
dociepleniowych zaleca się aby zespoły robocze były przeszkolone zarówno teoretycznie
jak i praktycznie w zakresie robót przewidzianych projektem.
Roboty budowlane prowadzić przestrzegając przepisy zawarte w:
Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa
i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401)
Inne roboty
- Otwory między murem, a ościeżnicą okna lub drzwi uszczelnić pianką poliuretanową
samopenetrującą. Od zewnątrz drobne otwory zabezpieczyć silikonem.
- przewody i instalacje ukryte w warstwie docieplającej.
Warunki ochrony przeciwpożarowej
Budynek kwalifikuje się do kategorii zagrożenia ludzi ZL I (ze względu na świetlicę o
powierzchni 159m2 par.236 WT 1os./m2).
Obiekt o wysokości 8.10m (do ostatniego stropu z izolacją cieplną)- poniżej 12m zalicza
się do budynków niskich (N) i wymaganą klasą odporności pożarowej jest klasa „B”. Na
podstawie par. 208.a pkt.3 obniża się klasę odpornosci do klasy ”C”.
Warunki odporności pożarowej elementów budynku:
Główna konstrukcja nośna R60
strona 15
Konstrukcja dachu R 15
Strop REI 60
Ściana zewnętrzna EI 30
Przekrycie dachu RE 15
Elementy budynku powinny być nierozprzestrzeniające ognia.
11. Kolorystyka obiektu
Rozwiązania kolorystyczne podano na rysunkach elewacji w części graficznej.
Stolarka okienna projektowana pvc w kolorze białym.
Stolarka drzwiowa zewnętrzna projektowana aluminiowa w kolorze białym.
Stolarka istniejąca pcv w kolorze białym.
Elementy stalowe- balustrady konstrukcje daszków malowane w kolorze RAL 9006 lub
szarym.
Obróbki blacharskie ścianek attykowych, rynny i rury spustowe j w kolorze szarym.
Cokoły- Tynk mozaikowy SEMPRE w kolorze brązowym- M553
Ściany kondygnacji- Tynk cienkowarstwowy polikrzemianowy w kolorze – T0025
Ściany wieży, filarki miedzyokienne i słupy- Tynk cienkowarstwowy polikrzemianowy w kolorze –T0029
Uwaga:
W projekcie oparto się na wzornikach kolorystycznych systemu SEMPRE
Uwaga stosować całościowe rozwiązania systemowe ściśle wg wytycznych
systemodawcy zawartych w instrukcjach i kartach technicznych produktów.
Dopuszcza się wykorzystanie materiałów innych producentów o własnościach nie
gorszych niż wskazane w projekcie.
12 Uwagi końcowe
Prace związane z dociepleniem budynku wykonać zgodnie z instrukcjami przyjętego
systemu docieplenia. Używać produktów w obrębie jednego systemu. Nie wykonywać
tynków podczas opadów i silnych wiatrów. Temp. powietrza podczas prac tynkarskich
powinna wynosić od +5oC do +25 oC.
Okna montować zgodnie z instrukcjami montażu podanymi przez producenta.
Wszystkie użyte wyroby budowlane powinny posiadać właściwe oznaczenia
dopuszczające do obrotu i powszechnego stosowania w budownictwie.
Użyte wyroby budowlane powinny posiadać certyfikaty na znak bezpieczeństwa,
wykazujący, że zapewniono zgodność z kryteriami technicznymi, określonymi na
podstawie PN, aprobat technicznych oraz właściwych przepisów i dokumentów
technicznych w odniesieniu do wyrobów podlegających tej certyfikacji ,bądź powinny
posiadać certyfikaty zgodności lub deklaracje zgodności z PN lub z aprobatą techniczną.
Wszelkie wątpliwości przyszłego wykonawcy powinny być wyjaśnione przed złożeniem
oferty. Rozwiązania zamienne powinny być uzgodnione z Inwestorem i jednostką
projektową.
Wszystkie prace należy wykonywać zgodnie z przepisami, w tym technicznobudowlanymi, oraz zasadami wiedzy technicznej.
PROJEKTANT :
Architektura:
Konstrukcja:
strona 16
Oświadczenie
Zgodnie z art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane,
oświadczam, że projekt budowlany termorenowacji budynku Domu Strażaka w Czerwinie
przy ul. Szkolnej 1, nr ewid. działki 46jest wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
PROJEKTANT :
Architektura:
Konstrukcja:
strona 17
INFORMACJA BIOZ
TERMORENOWACJA BUDYNKU DOMU STRAŻAKA
PRZY UL. SZKOLNEJ 1 W CZERWINIE, NR EWID. DZIAŁKI 46
OBIEKT:
ADRES BUDOWY:
INWESTOR :
URZAD GMINY CZERWIN
PROJEKTANT :
Architektura:
Konstrukcja:
strona 18
1.
ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO
projekt docieplenia ścian budynku (docieplenia cokołu powyżej poziomu terenu, docieplenie ścian
nadziemia, attyk), docieplenia stropu pod poddaszem użytkowym, projekt kolorystyki budynku.
Inwestycja obejmie wymianę obróbek blacharskich podrynnowych i nadrynnowych, attyk, parapetów
zewnętrznych, oraz wymianę niewymienionej dotychczas zewnętrznej ślusarki i stolarki drzwi i okien oraz
wrót garazowych, wymianę pustaków szklanych.
Kolejność wykonywania robót:
• Roboty rozbiórkowe- demontaż elementów, tynków, stolarki, rur spustowych,
• Montaż stolarki i obróbek blacharskich, wykonanie nowych izolacji
• Wykonanie docieplenia elewacji, tynków,
docieplenia
dachów, szczytów, stropu pod
poddaszem nieużytkowym
• Remont, wymiana balustrad
2.
WYKAZ ISTNIEJĄCYCH OBIEKTÓW
Obiekt
zlokalizowany przy ul. Szkolnej 1 w Czerwinie na działce nr 46. Teren działki jest
zagospodarowany.
Budynek usytuowany po granicy zachodniej.
Istniejące wjazdy na działkę od strony ul. Szkolnej oraz z drogi do Ostrołęki.
Teren częściowo utwardzony w obrębie dojazdów, chodników.
Teren jest częściowo zadrzewiony.
Zarys zabudowy budynku nie zmienia się.
Ukształtowanie terenu, wjazdy na działkę i układ komunikacyjny wewnątrz działki pozostają bez zmian.
Zewnętrzna infrastruktura techniczna- istniejąca, pozostaje bez zmian.
W obrębie terenu od strony północnej zlokalizowany niewielki obiekt garażowo- gospodarczy.
3.
WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ
STWORZYĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI.
W czasie wykonywania i po wykonaniu robót zgodnie ze sztuką budowlaną i dokumentacją
projektową nie wystąpią na działce żadne czynniki mogące stanowić zagrożenie bezpieczeństwa i
zdrowia ludzi.
4.
WSKAZANIA
DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH
PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCYCH SKALĘ I RODZAJE
ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĘPOWANIA.
Rodzaj zagrożenia
Miejsce
Upadek z wysokości - rusztowania stojące
- dach
Uderzenie spadającym - bezpośrednie
otoczenie budynku i
odłamkiem
rusztowań
Porażenie prądem
5
- rusztowania
Czas wystąpienia
- w czasie montażu i
demontażu rusztowań
- w czasie pracy na
rusztowaniach
Skala zagrożenia
Zagrożenie obejmuje
pojedynczych
robotników
wykonujących roboty
budowlane.
Zagrożenie dla robotników
- roboty rozbiórkowe
- roboty dociepleniowe budowlanych oraz dla
pracowników i
przechodniów w poziomie
parteru.
- w czasie używania
elektronarzędzi
Zagrożenie dla
robotników
budowlanych
.WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED
PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH.
Nie przewiduje się przy realizacji powyższego zamierzenia występowania czynników szczególnie
niebezpiecznych i zagrażających zdrowiu pracowników. Sposób prowadzenia instruktażu BHP,
zakończonego egzaminem i dopuszczenia do budowy wg standardowej procedury przewidzianej do tego
typu sytuacji (wg odpowiednich przepisów egzekwowanych przez Inspekcję Pracy). Zespoły montażowe
przed przystąpieniem do robót budowlanych powinny być przeszkolone w zakresie eksploatacji urządzeń
transportu i pracy na rusztowaniach. Pracownicy powinni posiadać stosowne dokumenty uprawniające
ich do pracy na wysokości. Z uwagi na wymaganą dokładność robót dociepleniowych zaleca się aby
strona 19
zespoły robocze były przeszkolone zarówno teoretycznie jak i praktycznie w zakresie robót
przewidzianych projektem.
Roboty budowlane prowadzić przestrzegając przepisy zawarte w Rozporządzeniu Ministra Infrastruktury
w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
6
.
WSKAZANIE
ŚRODKÓW
TECHNICZNYCH
I
ORGANIZACYJNYCH,
ZAPOBIEGAJĄCYCH
NIEBEZPIECZEŃSTWOM
WYNIKAJĄCYM
Z
WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO
ZAGROŻENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH
SPRAWNĄ KOMUNIKACJĘ, UMOŻLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA
WYPADEK POŻARU, AWARII I INNYCH ZAGROŻEŃ.
Nie zakłada się występowania stref szczególnego zagrożenia zdrowia.
Na czas prowadzenia robót należy zabezpieczyć przyległy teren przed dostępem osób postronnych.
Przed rozpoczęciem pracy na rusztowaniach powinny być one protokolarnie odebrane.
Nad wejściami oraz wzdłuż ciągów pieszych wykonać tymczasowe drewniane lub systemowe
zadaszenia ochronne w poziomie parteru.
Nie magazynować materiałów budowlanych na rusztowaniach oraz drogach ewakuacyjnych.
Materiały budowlane zmagazynować na placu wskazanym przez Inspektora Nadzoru.
Zabezpieczyć wstęp na rusztowania dla osób postronnych.
Transport materiałów wykonywać tylko po wyznaczonych przez kierownika budowy drogach oraz przy
użyciu sprawnych środków technicznych.
W czasie powstaniu pożaru lub awarii ewakuację prowadzić po rusztowaniu, wyłazami dachowymi
oraz klatkami schodowymi.
W przypadku wystąpienia pożaru, awarii lub innego zagrożenia, prowadzenie akcji ewakuacyjnej lub niesienia
pomocy poszkodowanym, będzie się odbywać głównymi dojazdami bezpośrednio do tego przeznaczonymi.
PRACE NA WYSOKOŚCI
Prace na wysokości powinny być organizowane i wykonywane w sposób nie zmuszający
pracownika do wychylania się poza poręcz balustrady lub obrys urządzenia na którym stoi. Przy pracach
na drabinach, klamrach, rusztowaniach i innych podwyższeniach na wysokości do 2 m nad poziomem
podłogi lub ziemi, należy zapewnić aby:
- Drabiny, klamry, pomosty i inne urządzenia były stabilne i zabezpieczone przed zmianą
położenia oraz posiadały odpowiednią wytrzymałość na przewidywane obciążenie.
Pomost roboczy powinien spełniać następujące wymagania:
- Powierzchnia pomostu powinna być wystarczająca dla pracowników, narzędzi i niezbędnych
materiałów.
- Podłoga powinna być pozioma i równa, trwale umocowana do elementów konstrukcyjnych pomostu..
- W widocznym miejscu pomostu powinny być umieszczone czytelne informacje o wielkości
dopuszczalnego obciążenia.
Przy pracach wykonywanych na rusztowaniach na wysokości powyżej 2 m od otaczającego poziomu
podłogi lub terenu zewnętrznego oraz na podestach ruchomych wiszących należy w szczególności:
- Zapewnić bezpieczeństwo przy komunikacji pionowej i dojścia do stanowiska pracy.
- Zapewnić stabilność rusztowań i odpowiednią ich wytrzymałość na przewidywane obciążenie.
- Dokonać odbioru technicznego rusztowania przed rozpoczęciem jego użytkowania (z wpisem tego
faktu do dziennika budowy).
Przy pracach na słupach, masztach, konstrukcjach wieżowych, kominach, konstrukcjach budowlanych
bez stropów, a także przy ustawianiu lub rozbiórce rusztowań oraz przy pracach na drabinach i klamrach
na wysokości powyżej 2 m nad poziomem terenu zewnętrznego lub podłogi, należy w szczególności:
- Przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają być
wykonywane prace, w tym ich stabilność, wytrzymałość na przewidywane obciążenie oraz
zabezpieczenie przed nie przewidywaną zmianą położenia, a także stan techniczny stałych
elementów konstrukcji lub urządzeń mających służyć do mocowania linek bezpieczeństwa.
- Zapewnić stosowanie przez pracowników odpowiedniego do rodzaju wykonywanych prac, sprzętu
chroniącego przed upadkiem z wysokości jak: szelki bezpieczeństwa z linką bezpieczeństwa
przymocowaną do stałych elementów konstrukcji, szelki bezpieczeństwa z pasem biodrowym do
prac w podparciu np. na słupach, masztach.
- Zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na
wysokości.
- Przy wznoszeniu lub rozbiórce rusztowań należy wyznaczyć strefę niebezpieczną i ogrodzić
poręczami i daszkami ochronnymi.
- Na rusztowaniu powinna być umieszczona tablica informacyjna o dopuszczalnej wielkości obciążenia
pomostów.
-
-
strona 20
Piony komunikacyjne, schodnie i pomosty rusztowań należy utrzymywać w czystości, a w okresie
zimy oczyszczać ze śniegu i posypywać piaskiem.
Jednoczesna praca na dwóch pomostach roboczych znajdujących się w jednym pionie jest
dozwolona pod warunkiem zastosowania odpowiedniego zabezpieczenia, tj. szczelnego daszku
ochronnego.
Podłoże, na którym ustawia się rusztowanie, powinno zapewniać jego stabilność, mieć stałe
odwodnienie oraz odpływ wód opadowych od budynku.
Rusztowanie z rur stalowych powinno być uziemione i posiadać instalację odgromową.
Rusztowania muszą posiadać co najmniej dwa pomosty – roboczy i zabezpieczający.
Deski pomostowe rusztowań muszą być usztywnione i szczelnie ułożone.
Pomosty robocze muszą być zabezpieczone poręczami ochronnymi.
Zakotwienia powinny być rozmieszczone równomiernie na całej powierzchni ściany, przy której
znajduje się rusztowanie.
Nośność urządzenia do transportu materiałów na wysięgnikach, mocowanych do konstrukcji
rusztowania nie może przekraczać 150 kg.
Rusztowania usytuowane bezpośrednio przy drogach (ulicach) oraz w miejscach przejazdów i
przejść powinny mieć daszki ochronne.
Po zmontowaniu rusztowania wiszącego należy dokonać próby jego pracy, zgodnie z dokumentacją
techniczno-ruchową producenta.
Na pomoście rusztowania nie powinno przebywać jednocześnie więcej osób niż przewiduje
instrukcja.
Rusztowania wewnętrzne (na kozłach, drabinowe, stojakowe) powinny być ustawione na równym,
zwartym podłożu, a nogi winny opierać się całą powierzchnią.
ROBOTY MUROWE I TYNKOWE
Otwory w ścianach wychodzących na zewnątrz budynku, w stropach lub inne otwory, których
dolna krawędź znajduje się poniżej 0,8 m od poziomu stropu lub pomostu należy zabezpieczyć barierą
ochronną o wys. 1,1 m, deską krawężnikową o wys. 0,15 m oraz wypełnić wolną przestrzeń między
deską krawężnikową a poręczą częściowo lub całkowicie w sposób zabezpieczający pracowników przed
upadkiem z wysokości.
Wszelkie otwory pozostawione w czasie wykonywania robót powinny być niezwłocznie zabezpieczone
boczne otwory przy pomocy obarierowania.
- Wykonywanie robót murowych i tynkowych w wykopach jest dozwolone po uprzednim zabezpieczeniu
ścian wykopów zgodnie z warunkami określonymi dla robót ziemnych.
Jeżeli stanowisko pracy dla wykonania ściany fundamentowej znajduje się pomiędzy skarpą wykopu
a wznoszoną ścianą, szerokość stanowisk pracy powinna wynosić nie mniej niż 70 cm.
Poziom pomostu roboczego rusztowania powinien znajdować się zawsze poniżej wznoszonego muru
co najmniej 0.3 m.
Zabrania się chodzenia po świeżo wykonanych murach, przesklepieniach, płytach, stropach,
przykryciach otworów i niestabilnych deskowaniach oraz wychylania się poza krawędzie konstrukcji
bez dodatkowego zabezpieczenia, jak również opierania się o bariery.
Zabrania się zrzucania materiałów, narzędzi i innych przedmiotów z wysokości lub do wykopów, a
także wykonywanie robót murowych i tynkowych z drabin przystawnych
ROBOTY IZOLACYJNE, ANTYKOROZYJNE, DEKARSKIE I CIESIELSKIE
Na dachach krytych elementami, których wytrzymałość nie zapewnia bezpiecznego
przebywania na nich pracowników, należy układać przenośne mostki zabezpieczające.
Przy wykonywaniu pokrycia dachów płaskich w pobliżu krawędzi dachu należy
zabezpieczyć
pracownika za pomocą szelek ochronnych linką zamocowaną do stałych konstrukcji obiektu.
Dopuszczalne jest rozgrzewanie smoły i innych materiałów za pomocą otwartego ognia na dachach o
konstrukcji i pokryciu niepalnym w budowanych obiektach, pozostałych, jeżeli zostaną zastosowane
odpowiednie, przeznaczone do tego celu podgrzewacze.
Materiały składowane na dachu należy zabezpieczyć przed spadnięciem.
Robót dachowych nie należy wykonywać w czasie silnych wiatrów, niepogody oraz na dachach oblodzonych
lub pokrytych szronem.
Przy montowaniu rur spustowych, blacharze nie mogą pracować jeden pod drugim.
Do krycia kominów, parapetów, opasek oraz przy mocowaniu lejów do rynien - należy wykonać
pomosty rusztowań wysuwnych lub wiszących.
Przy mocowaniu rynien, rur spustowych, kryciu gzymsów lub parapetów przy użyciu drabin linowych pracownik powinien być zabezpieczony dodatkowo przed upadkiem z wysokości np. przy pomocy
szelek z linką bezpieczeństwa.
strona 21
UWAGA: ZGODNIE Z ART.21a. PRAWA BUDOWLANEGO, KIEROWNK BUDOWY OBOWIĄZANY
JEST, W OPARCIU O POWYŻSZĄ INFORMACJĘ , SPORZĄDZIĆ LUB ZAPEWNIĆ SPORZĄDZENIE,
PRZED ROZPOCZĘCIEM BUDOWY, SZCZEGÓŁOWEGO PLANU BEZPIECZEŃSTWA I OCHRONY
ZDROWIA,
UWZGLĘDNIAJĄC
SPECYFIKĘ
OBIEKTU
BUDOWLANEGO
I
WARUNKI
PROWADZENIA ROBÓT BUDOWLANYCH I PRODUKCJI PRZEMYSŁOWEJ.
PROJEKTANT :
Architektura:
Konstrukcja:

1 OPIS-TECH-elewacje

Transkrypt

Podobne dokumenty

NA CO ZWRACAĆ UWAGĘ PRZY WYBORZE MATERIAŁU DO

czeœć opisowa

Wznoszenie ścian zewnętrznych

RODZAJE ŚCIAN DZIAŁOWYCH Położenie ścian

Ściany zewnętrze – jedno-, dwu- i trójwarstwowe

E-117 Szacunkowa wycena kosztow 2013. - E-DOMY

Karta produktu WG145

Wiadukt drogowy w km 0+328,54 - obiekt nr 38T

SPECYFIKACJA-rozbiórka bud. gosp.
