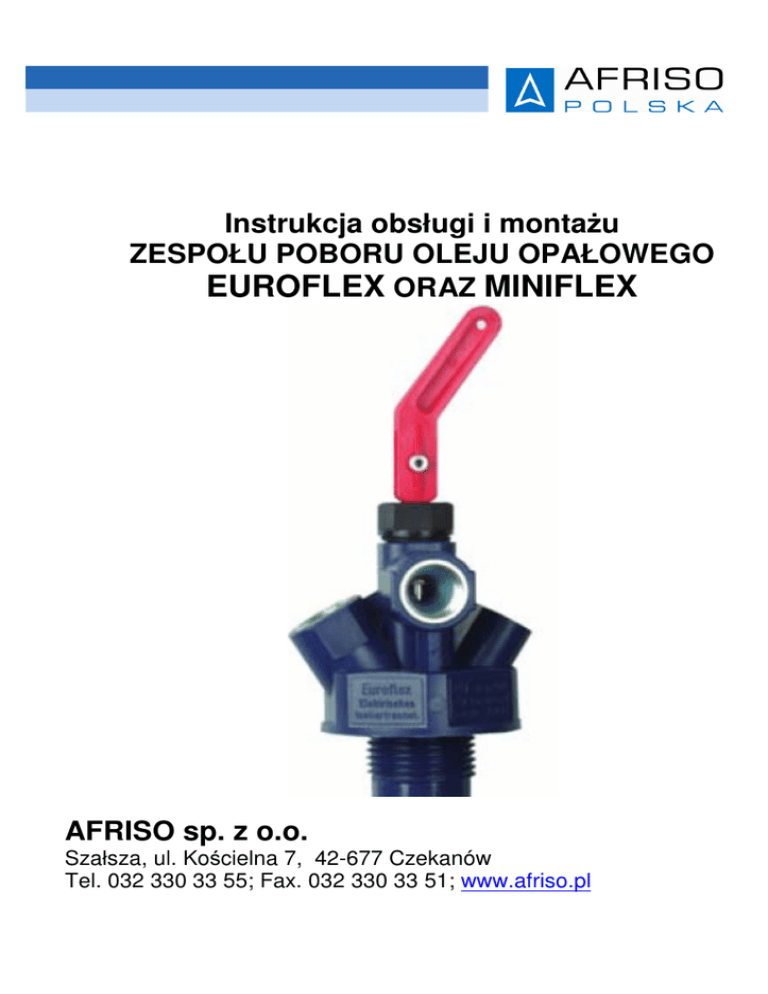

Instrukcja obsługi i montażu
ZESPOŁU POBORU OLEJU OPAŁOWEGO
EUROFLEX ORAZ MINIFLEX
AFRISO sp. z o.o.
Szałsza, ul. Kościelna 7, 42-677 Czekanów
Tel. 032 330 33 55; Fax. 032 330 33 51; www.afriso.pl
AN 20 160
AN 20 162
AN 20 164
AN 74 300
Euroflex 3 (2,15) - 3 przyłącza: ssące, powrotne i pomiarowe
•
przewód ssący długości 2,15 m bez pływaka
•
do zbiornika - gwint zewn. 1"
Euroflex 2 (2,15) - 2 przyłącza: ssące i powrotne
•
przewód ssący długości 2,15 m bez pływaka
•
do zbiornika - gwint zewn. 1"
Euroflex 3 (3,15) - 3 przyłącza: ssące, powrotne i pomiarowe
•
przewód ssący długości 3,15 m bez pływaka
•
do zbiornika - gwint zewn. 1"
Miniflex 3 - 3 przyłącza: ssące, powrotne i pomiarowe
•
korpus wykonany z mosiądzu
•
do zbiornika - gwint zewn. 1"
2
1. ZASTOSOWANIE
Zespoły EUROFLEX/MINIFLEX służą do pobierania oleju opałowego za
pomocą węża ssącego zakończonego specjalną końcówką. Zespoły
takie mogą być wyposażone w sondę pomiarową wskaźnika
napełnienia, sondę przepełnienia, a także taśmę grzewczą
podgrzewającą paliwo w miejscu poboru, aby zapobiec wytrącaniu się
0
parafiny z oleju opałowego w temperaturach niższych niż 5 C. Euroflex
może być wyposażony w trzy przyłącza: ssące, powrotne i pomiarowe
(Euroflex 3), lub dwa przyłącza: ssące i powrotne (Euroflex 2). Euroflex
3 z trzema przyłączami może posiadać przewód ssący o długości 2,15
m. albo 3,15 m. w zależności od wielkości zbiornika na olej opałowy.
2. BUDOWA
Zasadniczą częścią zespołu EUROFLEX jest głowica wykonana
z tworzywa sztucznego z gniazdami gwintowanymi ze stali
galwanizowanej, służąca do przyłączenia przewodów: ssącego,
powrotnego i pomiarowego. Głowica połączona jest ze zbiornikiem przy
pomocy łącznika z gwintem zewnętrznym G 1”. Tuleje posiadają gwint
wewnętrzny 3/8” ze stali (ocynkowane) dla przewodu ssącego
i powrotnego o średnicy 8 i 10 mm. Gniazdo przewodu pomiarowego do
węża lub rurki jest o średnicy 6 mm. Euroflex posiada bezszumowy
zawór przeciw zwrotny z elastyczną przylgnią gniazda. Zawór szybko
zamykający z dźwignią do zdalnego zamknięcia w razie nagłej potrzeby.
Szczelność do 0,1 MPa nadciśnienia i podciśnienia. Przepustowość do
150 l/h
3. MONTAŻ
PRZYCINANIE PRZEWODU SSĄCEGO
Na końcówce przewodu ssącego znajduje się tulejka w kształcie
stożka. Przed przycięciem przewodu należy ją zsunąć. Następnie
mierzymy długość przewodu ssącego, jaka będzie potrzebna względem
głębokości zbiornika, w który go zanurzymy. Przycinamy przewód do
potrzebnej długości. Następnie nakładamy tulejkę stożkową na przewód
tak jak był założony pierwotnie.
3
WKRĘCANIE EUROFLEXA
Przewód ssący, powrotny i ew. pomiarowy (w przypadku Euroflexa 3)
z częściami spodnimi (stopkami) wpuścić w zbiornik. Następnie wkręcić
Euroflexa. Przy dowolnym położeniu odpływów (ujść), uszczelnić
Euroflexa za pomocą krążków uszczelniających znajdujących się
w torbie z wyposażeniem. Można zastosować masę uszczelniającą, ale
nie zaleca się stosowania konopi.
MONTAŻ PRZEWODU SSĄCEGO I POWROTNEGO
Gwint śruby ciśnieniowej powinien być lekko naoliwiony bezpośrednio
przed montażem. Z kantami uszczelniającymi pierścieni zaciskowych
należy obchodzić się starannie, tak żeby nie zostały uszkodzone. Rury
trzymać należy prostopadle, oczyścić i wkręcić w wejście przyłącza do
oporu. Rozsunąć pierścienie zaciskowe. Wkręcić śrubę ciśnieniową.
MONTAŻ PRZEWODU POMIAROWEGO
Przed montażem odkręcić tulejkę korka i wyjąć korek zaślepiający
z miejsca przeznaczonego na przewód pomiarowy. Z nitu rury i korka
zdjąć materiał ochronny. Tulejkę korka, korek i nit rury nasunąć na
przewód pomiarowy. Następnie przewód umieścić w tym samym
gnieździe, w którym znajdował się wyjęty korek. Tulejkę korka wcisnąć
do oporu.
MONTAŻ LINKI WYZWALAJĄCEJ
W razie potrzeby linkę wyzwalającą można zamontować ponad oczkami
zwrotnymi.
WSKAZÓWKA
Do powyższego zespołu poboru polecamy automatyczny odpowietrznik
oleju Typ Flow Control 3K albo 3M.
4
PRZEKRÓJ
5
ZESPÓŁ POBORU MINIFLEX
Jest to zespół poboru oleju podobny w budowie i działaniu do
zespołu EUROFLEX, lecz z korpusem wykonanym z mosiądzu.
1. Tulejka korka
2. Przewód pomiarowy
3. Korek
4. Nit rury
5. Przyłącze gwintowane
4. GWARANCJA
Producent udziela na urządzenie 24 miesięcznej gwarancji od daty
zakupu.
Gwarancja traci ważność w wyniku dokonania samowolnych przeróbek
lub instalacji niezgodnej z niniejszą instrukcją.
5. PRAWA AUTORSKIE
Prawa autorskie instrukcji eksploatacji należą do AFRISO sp. z o.o.
Przedruk, tłumaczenie i powielanie, także częściowo jest bez pisemnej
zgody zabronione.
Zmiana szczegółów technicznych, zarówno pisemnych jak i w postaci
obrazów jest prawnie zabroniona.
6. SATYSFAKCJA KLIENTA
Dla AFRISO sp. z o.o. zadowolenie klienta jest najważniejsze. W razie
pytań, propozycji lub problemów z urządzeniem prosimy o kontakt:
[email protected].
