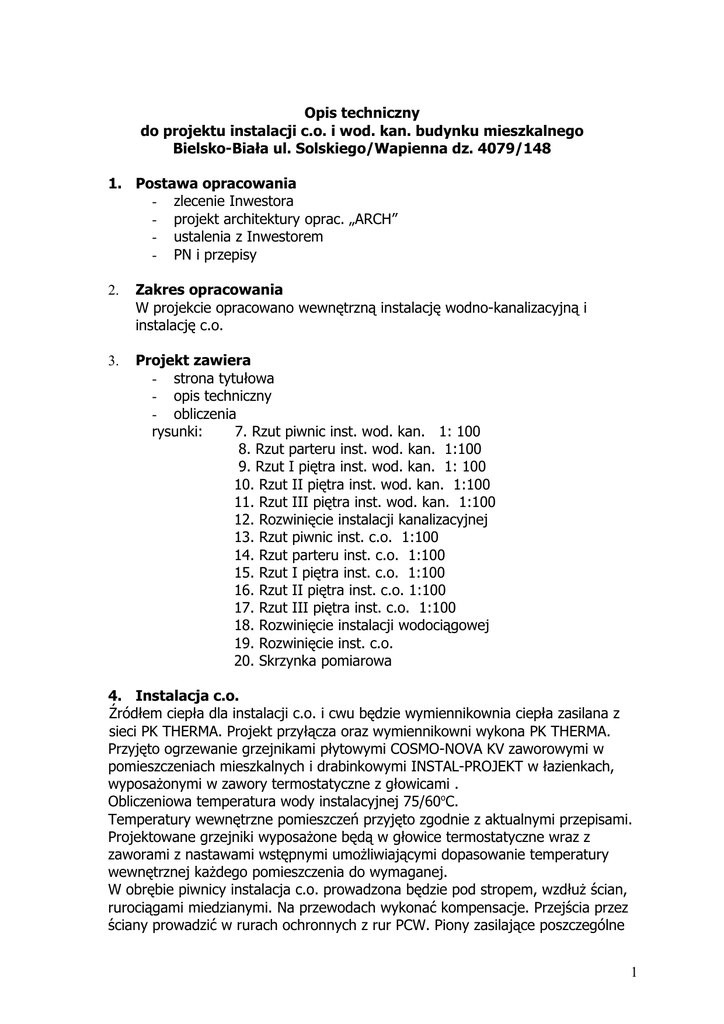

Opis techniczny
do projektu instalacji c.o. i wod. kan. budynku mieszkalnego
Bielsko-Biała ul. Solskiego/Wapienna dz. 4079/148
1. Postawa opracowania
- zlecenie Inwestora
- projekt architektury oprac. „ARCH”
- ustalenia z Inwestorem
- PN i przepisy
2.
Zakres opracowania
W projekcie opracowano wewnętrzną instalację wodno-kanalizacyjną i
instalację c.o.
3.
Projekt zawiera
- strona tytułowa
- opis techniczny
- obliczenia
rysunki:
7. Rzut piwnic inst. wod. kan. 1: 100
8. Rzut parteru inst. wod. kan. 1:100
9. Rzut I piętra inst. wod. kan. 1: 100
10. Rzut II piętra inst. wod. kan. 1:100
11. Rzut III piętra inst. wod. kan. 1:100
12. Rozwinięcie instalacji kanalizacyjnej
13. Rzut piwnic inst. c.o. 1:100
14. Rzut parteru inst. c.o. 1:100
15. Rzut I piętra inst. c.o. 1:100
16. Rzut II piętra inst. c.o. 1:100
17. Rzut III piętra inst. c.o. 1:100
18. Rozwinięcie instalacji wodociągowej
19. Rozwinięcie inst. c.o.
20. Skrzynka pomiarowa
4. Instalacja c.o.
Źródłem ciepła dla instalacji c.o. i cwu będzie wymiennikownia ciepła zasilana z
sieci PK THERMA. Projekt przyłącza oraz wymiennikowni wykona PK THERMA.
Przyjęto ogrzewanie grzejnikami płytowymi COSMO-NOVA KV zaworowymi w
pomieszczeniach mieszkalnych i drabinkowymi INSTAL-PROJEKT w łazienkach,
wyposażonymi w zawory termostatyczne z głowicami .
Obliczeniowa temperatura wody instalacyjnej 75/60oC.
Temperatury wewnętrzne pomieszczeń przyjęto zgodnie z aktualnymi przepisami.
Projektowane grzejniki wyposażone będą w głowice termostatyczne wraz z
zaworami z nastawami wstępnymi umożliwiającymi dopasowanie temperatury
wewnętrznej każdego pomieszczenia do wymaganej.
W obrębie piwnicy instalacja c.o. prowadzona będzie pod stropem, wzdłuż ścian,
rurociągami miedzianymi. Na przewodach wykonać kompensacje. Przejścia przez
ściany prowadzić w rurach ochronnych z rur PCW. Piony zasilające poszczególne
1
kondygnacje projektuje się w bruzdach ściennych również z miedzi w izolacji z
pianki PU gr. 30 mm. W obrębie każdego lokalu mieszkalnego rurociągi instalacji
wykonać z rur wielowarstwowych UPONAR łączonych przy pomocy kształtek
zaprasowywanych elementów montażowych przyłączy do grzejników, rury
prowadzić w posadzce; rury izolować pianką PE gr. 12 mm.
Na każdej kondygnacji na klatce schodowej dla poszczególnych lokali
mieszkalnych projektuje się podtynkową skrzynkę pomiarową, w której
zabudowane będą liczniki ciepła c.o., wodomierz do wody zimnej i cwu
(urządzenia stanowią podzielniki kosztów). Skrzynki o wymiarach 80x80x20cm z
drzwiczkami.
W każdej skrzynce pomiarowej projektuje się stabilizację ciśnienia
dyspozycyjnego dla instalacji c.o. W skrzynce na rurociągu zasilającym należy
pozostawić miejsce na ewentualną zabudowę zaworu regulacyjnego z głowicą
termiczną (zgodnie ze schematem) głowica musi posiadać możliwość współpracy
z programowalnym termostatem pokojowym poprawiający komfort użytkowania
instalacji indywidualnego lokalu.
W pomieszczeniach mieszkalnych zaprojektowano grzejniki VK z odpowietrznikiem
oraz dolnym zestawem przyłączeniowym. Na wkładki zaworowe należy
zabudować głowice termostatyczne cieczowe typ RTS-R Everis 4280 Danfoss.
Grzejniki drabinkowe doposażyć na zasilaniu w zawór RTD-N kątowy z głowicą
termostatyczną Danfoss, na drugim podłączeniu, powrocie w kątowy zawór RLV.
Proponuje się głowice termostatyczne typu RTS Everis 4260 Danfoss.
Wykonanie i montaż.
Projektuje się montaż grzejników nie osłoniętych. Grzejniki montować pod
oknami. Rozmieszczenie grzejników pokazano na rysunkach.
Instalację w lokalach prowadzić zgodnie z rysunkami rzutów.
Instalację rozdzielczą tj. poziomy w piwnicy oraz piony z podejściami do szafek
pomiarowych projektuje się z miedzi. Poziome odcinki rur miedzianych w piwnicy
prowadzić ze spadkiem 0,3% umożliwiające odpowietrzenie instalacji. W
najwyższych punktach instalacji na rurociągach zasilających i powrotnych
zabudować automatyczne odpowietrzniki (TACO 3/8”).
POŁĄCZENIA RUR I KSZTAŁTEK MIEDZIANYCH WYKONAĆ ZA POMOCĄ LUTU
MIĘKKIEGO. Jako lutu stosować stop o dopuszczalnej temperaturze pracy
połączeń do min. 110 oC; Pn10 bar. Do połączeń lutem miękkim należy stosować
łączniki kapilarne. Połączenia z armaturą wykonać zgodnie z wytycznymi COBRTI
INSTAL dotyczącymi montażu instalacji miedzianych oraz zgodnie z wytycznymi
producenta rur, złączek i zastosowanych urządzeń.
Do mocowania rur na ścianach używać uchwytów z tworzyw sztucznych, obejmy
wykonane z miedzi lub z jej stopów.
Wszystkie przejścia przewodów przez przegrody budowlane wykonywać w
tulejach ochronnych umożliwiających swobodne przesuwanie przewodów w
przegrodzie. Przestrzeń między tuleją a przewodem wypełnić kitem plastycznym.
W obszarze tulei nie może być wykonane żadne połączenie na przewodzie.
Odejścia pionów, gałązek wykonać w odległości nie mniejszej niż 10 cm celem
zapewnienia swobodnego wydłużania termicznego
Instalację w poszczególnych lokalach mieszkalnych wykonać z rur PEX-Al.-PEX z
izolacją , łączyć przez złączki zaprasowywane zgodnie z wytycznymi producenta
2
rur. Rurociągi prowadzić w rurze osłonowej izolacyjnej (rura przewodowa musi się
swobodnie przesuwać).
Instalację po zmontowaniu wypłukać silnym strumieniem wody wodociągowej,
przy całkowicie otwartych zaworach regulacyjnych oraz zaworach odcinających i
spustowych. Do napełnienia zładu stosować wodę zmiękczoną.
Próbę szczelności instalacji należy przeprowadzić bezpośrednio po zakończeniu
montażu (przed zakryciem bruzd, szachów. Instalację napełnić wodą o 2 bar
więcej od ciśnienia roboczego (3 bar) odpowietrzając w najwyższych punktach.
Instalację uznaje się za szczelną jeżeli w ciągu 20 minut trwania próby manometr
nie wykaże spadku ciśnienia.
Izolacja cieplna rurociągów ma spełniać wymagania zawarte w PN-B-02421:2000.
Rurociągi izolować otulinami odpornymi na temp. min. 95 oC; zaklasyfikowane
jako co najmniej nie rozprzestrzeniające ognia (wg PN-B-02873;199). Należy
przyjąć minimalne grubości otuliny w piwnicy 30 mm. Stosować otuliny 3p.
Termaflex FRZ.
Po pozytywnie zakończonej próbie szczelności należy wprowadzić nastawy
zaworów regulacyjnych.
Wyposażenie skrzynek pomiarowych (mieszkaniowych)
Poz.
Rdp
Rq
A1
A2
UQ
ROZ
Element
Podłączenie ciepła
Zawór równoważący typ ASV-P; Dn 15;
kvs=1,6 m3/h; Tmax=120oC; gwintowany
wewnętrznie z rurką impulsową dł. 1,5 m,
kurkiem odwadniającym i złączką pomiarową,
nastawa ciśnienia dysp. 10 kPa
Zawór odcinający typ ASV-1 z nastawą
wstępną i dwoma złączkami pomiarowymi Dn
15; kvs=16 m3/h; PN 16; tmax=120oC;
gwintowany wewnętrznie
Zawór kulowy gwintowany lub do wlutowania
Dn 15; PN6
Automatyczny odpowietrznik Dn 15
Ciepłomierz kompaktowy ATP-440 prod.
Hydrometr, z mechanicznym przetwornikiem
przepływu Dn 15 mm; Q=0,6 m3/h; T=90oC, z
jednym czujnikiem zabudowanym w korpusie
przetwornika przepływu
Rozdzielacze (zasilający i powrotny z zaworami
odcinającymi 4-ro lub 5-cio obwodowy
Szafka wnękowa 80x80x20 cm
Opcja: zawór termostatyczny z
programowalnym termostatem pokojowym
Podłączenie wody zimnej i ciepłej
Wodomierz skrzydełkowy wody zimnej Dn 15
Sztuk Uwagi
33
DANFOSS
Nr kat. 003L7621
33
DANFOSS
Nr kat. 003L7641
33
33
33
oraz piony
33
33
Dla każdego
mieszkania lub
wybranych
33
3
Wodomierz skrzydełkowy wody ciepłej JS 1,5
model 05
Filtr siatkowy mufowy Dn 25
Zawór kulowy Dn 25
Łącznik wodomierzowy Dn 15
33
33
167
66
5. Instalacja wodociągowa
Zakłada się wykonanie wodomierza głównego w studzience wodomierzowej na
przyłączu wody z ul. Solskiego. Rurociąg od studzienki wodomierzowej do
budynku wykonać z rur PE 100 SDR17 Dz90 ułożonych w ziemi na podsypce
piaskowej 20 cm obsypką 30 cm; 40 cm nad rurą wykonać metalizowaną
taśmę niebieską. Wejście do budynku wykonać jako szczelne w rurze
osłonowej. Przejście przez budynek (piwnicę) do garażu wykonać rurą PE Dz
90 ocieploną pianką PE gr. 20 mm.
Rury prowadzone w piwnicy ocielić pianką PE gr. 20 mm. Instalację w
mieszkaniach wykonać z rur UPONAR wielowarstwowych. W mieszkaniach rury
prowadzić w bruzdach w ścianach i w posadzkach w osłonie z peszla wodę
zimną i w piance PE gr. 12 mm wodę ciepłą. Poziomy w piwnicy i piony
wykonać z rur PP-R 10 bar; typ-3 prowadzony korytarzem piwnicy pod
stropem po ścianie i w bruzdach (piony) izolowanych pianką PE gr. 25 mm.
Przejścia przez ściany i stropy wykonać w rurach ochronnych.
Ciepła woda użytkowa wytwarzana będzie w wymiennikowni (wg projektu PK
Therma). Instalację cwu i cyrkulacji cwu prowadzić równolegle z instalacją c.o.
do pionów zasilających szafki rozdzielaczowi poszczególnych mieszkań.
Na podejściach do mieszkań wykonać zawory odcinające. Każde mieszkanie
posiadać będzie podlicznik wody zimnej i ciepłej. Zestawy wodomierzowe Dn
15 montowane na konsolach wykonać w szafkach miejscach jak na rysunkach.
Szczególną uwagę należy zwrócić na montaż umożliwiający
samokompensację przewodów.
Wykonaną instalację poddać próbie na ciśnienie 1,0 MPa.
Obliczenie instalacji:
- ilość umywalek 54 szt. qn = 0,07 x 54
= 3,78 l/s
- ilość zlewozmywaków 33; qn = 0,07 x 33
= 1,89 l/s
- ilość wanien 33; qn = 0,15 x 25
= 3,75 l/s
- ilość WC 54; qn = 0,13 x 54
= 7,02 l/s
- ilość pralek 33; qn = 0,25 x 27
= 6,75 l/s
razem:
= 23,49 l/s
q = 2,6 l/s ( wg tabeli 2; PN-92/B-01706)
Główny przewód wodociągowy rozdzielczy Dn 65 mm
6. Instalacja kanalizacyjna sanitarna wewnętrzna
Ścieki sanitarne z budynku odprowadzone będą do kanalizacji miejskiej
ogólnospławnej przyłączem Dn 200 mm
Instalację wewnętrzną wykonać z rur PCW AS WAVIN łączonych na uszczelki
gumowe w technologii WAVIN. Piony i poziomy mocować obejmami z wkładką
gumową w odstępach wymaganych przez producenta rur.
4
Poziomy prowadzone w piwnicy w posadzce (typ S) i po ścianach mocując je
obejmami (poniżej kielichów). Poziomy w posadzce prowadzić w na podsypce
piaskowej stabilizowanej i obsypce 20 cm. Piony i poziomy prowadzić w
bruzdach w ścianach. Poziomy od zlewozmywaków do pionów prowadzić w
bruzdach; poziomy na poszczególnych kondygnacjach prowadzić w
posadzkach. Na pionach wykonać trójniki do podłączenia pralek
(zasyfonowane). Przejścia przez stropy wykonać w rurach ochronnych. Wolną
przestrzeń wypełnić pianką PU.
Na poziomie piwnicy na pionach wykonać rewizje okrągłe, nad dachem rury
wywiewne PCW.
Zlewozmywaki w piwnicy w pom. porządkowych mocować na wysokości 40 cm
nad posadzką, bateria naścienna na wys. 90 cm.
Uwagi końcowe.
Instalację wykonać zgodnie z niniejszą dokumentacją oraz Warunkami
Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych tom II
Instalacje Sanitarne i Przemysłowe oraz Rozporządzeniem Ministra Gospodarki
Przestrzennej i Budownictwa z dnia 14.12.1994 r. Dz.U. nr 10 z dnia
8.02.1995r. poz.46.
5
Zestawienie materiałów wewnętrznej inst. wod. kan.
1. Rury Wavin PE100SDR 17; Dz90
2. Rury PP 90x15
75x12,5
50x8,4
40x6,7
32x5,4
25x4,2
3. Rury Uponar PEXa 25x2,3
20x2,0
16x2,0
4. Zawór kulowy Dn 80 do wody Pn10
Dn 65
Dn 32
Dn 20
5. Skrzynka podtynkowa 80x80x20 cm
- zestaw wodomierzowy zimnej wody Dn 15
zestaw wodomierzowy cwu Dn 15
- filtr siatkowy Dn 20
- zawór kulowy Dn 20
6. Zawór kulowy do wody motylkowy Dn 15 mm
7. Zawór kątowy ze złączką do węża (WC)
8. Zawór kulowy 6ralkowy Dn 15
9. Umywalka fajansowa z półpostumentem 55 cm;
Syfonem, korkiem; 2 wężyki w oplocie stal. 3/8” 30 cm
10. Zlewozmywak 1-kpmorowy z ociekaczem 800x500
Z syfonem 50 mm; 2 wężyki w oplocie stal. 3/8”
11. Bateria umywalkowa stojąca
12. Bateria zmywakowa stojąca
13. Bateria zmywakowa naścienna ½”
14. Kurek ze złączką do węża Dn 20
15. Zlew pojedynczy emaliowany 40 cm z syfonem Dn 50
16. WC kompakt z deską, wężykiem w oplocie stal. 30 cm
17. Wanna blaszana emaliowana L=160 cm z baterią wannową,
Syfonem wannowym Dn 50 i korkiem
18. Rury PCW SN6 WAVIN Dz200
Rury PCW AS Wavin Dz 160
Dz 110
Dz 50
Dz 40
19. Rury wywiewne PCW 110/160
20. Rewizje okrągłe 110 PCW
21. Zawór Durgo Dn 50
22. Wpust podłogowy z rusztem nierdzewnym Dn 50
23. Redukcja PCW 110/160
24. Izolacja dla rur PP gr. 12 mm PU dla rur Dz 90
Dla rur Dz 75
mb 20
mb 30
mb 10
mb 90
mb 170
mb 70
mb 180
mb 400
mb 260
mb 240
szt. 1
szt. 2
szt. 20
szt. 14
szt. 33
kpl. 33
kpl. 33
szt. 1
szt. 66
szt. 174
szt. 54
szt. 33
kpl. 54
kpl. 33
kpl. 54
kpl. 33
kpl. 4
kpl. 4
kpl. 4
kpl. 54
kpl. 33
mb 15
mb 100
mb 340
mb 200
mb 150
szt. 9
szt. 10
szt. 1
szt. 4
szt. 10
mb 30
mb 10
6
Dla
Dla
Dla
Dla
rur
rur
rur
rur
Dz
Dz
Dz
Dz
25. Izolacja dla rur PEXa PE Dz 25
Dz 20
Dz 16
26. Izolacja „peszel” (woda zimna) dla rur Dz25
200
Dla rur Dz 20
Dla rur Dz 16
27. Wkładka „In situ” WAVIN Dz 160
50
40
32
25
mb
mb
mb
mb
90
90
40
160
mb 200
mb 140
mb 120
mb
mb 120
mb 120
szt. 2
7
Zestawienie materiałów inst. c.o.
1. Grzejnik CosmoNova zaworowe 22VK-500-520
22VK-500-600
22VK-500-720
22VK-500-800
22VK-500-920
22VK-500-1000
22VK-500-1200
2. Grzejnik drabinkowy Gł-2 z zaworem i głowicą termostat.
3. wyposażenia szafki rozdzielaczowej mieszkaniowej
- zawór równoważący ASV-P Dz 15 Danfoss
- zawór odcinający ASV-1 z nastawą nr 03L7641; Dn15
- zawór kulowy gwint.Dn 15
- automat. Odpowietrznik 3/8”
- ciepłomierz kompaktowy ATP-440 Hydrometr
- rozdzielacz C.o. Dn 20 5 obwodów z zaworami
4 obwody z zaworami
4. Rury miedziane 64 x 2
42 x 1,5
35 x 1,5
28 x 1,5
22 x 1
18 x 1
15 x 1
5. Rury Uponar PE-RT/AL./PE-RT Turbolit 13; 16 x 2
6. Zawór kulowy do g. wody do wlutowania Dn 50
Dn 32
Dn 20
7. Odpowietrznik TACO 3/8” z zaworem
8. Izolacja dla rur miedzianych PE gr. 28 mm wg. p-tu 4.
9. Rury ochronne PCW 50 i pianka PU
kpl. 21
kpl. 26
kpl. 26
kpl. 10
kpl. 19
kpl. 6
kpl. 8
kpl. 33
szt. 33
szt. 33
szt. 33
szt. 33
kpl. 33
kpl. 23
kpl. 10
mb 23
mb 94
mb 146
mb 87
mb 96
mb 48
mb 12
mb 1690
szt. 2
szt. 20
szt. 78
szt. 18
mb 20
8
