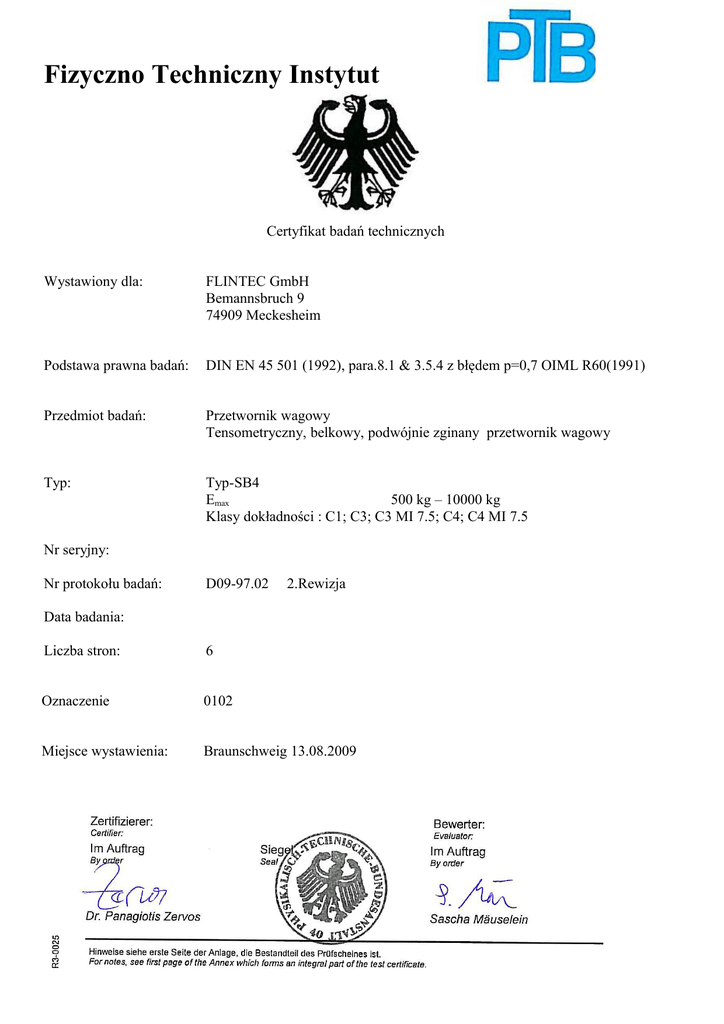

Certyfikat badań technicznych
Wystawiony dla:
FLINTEC GmbH
Bemannsbruch 9
74909 Meckesheim
Podstawa prawna badań:
DIN EN 45 501 (1992), para.8.1 & 3.5.4 z błędem p=0,7 OIML R60(1991)
Przedmiot badań:
Przetwornik wagowy
Tensometryczny, belkowy, podwójnie zginany przetwornik wagowy
Typ:
Typ-SB4
Emax
500 kg – 10000 kg
Klasy dokładności : C1; C3; C3 MI 7.5; C4; C4 MI 7.5
Nr seryjny:
Nr protokołu badań:
D09-97.02
2.Rewizja
Data badania:
Liczba stron:
6
Oznaczenie
0102
Miejsce wystawienia:
Braunschweig 13.08.2009
Fizyczno Techniczny Instytut
Aneks do certyfikatu testu z 13.08.2009. Numer certyfikatu: D09-97.02 Zmian 2 Strona 2 z 6
Załącznik do protokołu badań
/ Historia certyfikatu
Wystawienie
certyfikatu
D09-92.02 2 Rewizja
D09-97.02 1 Rewizja
data
Istotne zmiany
2009-08-13
1998-03-23
D09-97.02
1997-02-13
Dodatkowy rozdział na typ TH, CM
Zarejestrowanie klas przetworników wagowych C4 i MI
7,5
Pierwotny certyfikat
1. Opis przetwornika wagowego
Badane przetworniki wagowe serii SB4 są przetwornikami z podwójnie zginaną belką ze stali nierdzewnej
o prostokątnym przekroju poprzecznym. Komora tensometryczna jest hermetycznie zamknięta. Istotne
dane użytkowania są ujęte w dokumentacji techniczno ruchowej (DTR)
ZDJĘCIE: Przetwornik wagowy Typ SB4-10kN- C3, plakietka z nazwą producenta Flintec lub Flintab
Pełne oznaczenie na plakietce należy interpretować wg. następującego przykładu
SB4 - 10 kN - BH- L - C3
dla wag klasy III, max podziałka nlc /3000
dodatkowe oznaczenie dla opcjonalnie obniżonej wysokości stopy
wariant przyłożenia siły BH, TM , CH
obciążenie nominalne w kN
typ przetwornik
Model opcjonalny SB4 – L dla 5 ,10,lub 20kN ma obniżoną wysokość stopy (strona 4)
Uwaga:
Certyfikat jest nieważny bez podpisu. Nie może być powielany inaczej niż w całości. Publikacje
cząstkowe wymagają zgody Instytutu.
Fizyczno techniczny Instytut.
2
Fizyczno Techniczny Instytut
Aneks do certyfikatu testu z 13.08.2009. Numer certyfikatu: D09-97.02 Zmian 2 Strona 3 z 6
2. Badanie i wyniki badań
Kontrola zgodności i badanie stabilności sygnału zerowego, powtarzalności i pełzania wykonane zostały
w zakresie temperaturowym -10 ºC do + 40 ºC w PTB wg PTB-ME-95 na przetworniku SB4-10kN-C3 o
numerze fabrycznym 0324 ( Protokóły 1.13-13789/89, 1.13-263091 oraz D09-98.28 i w czerwcu/lipcu
1997 wg OIML - przetwornik SB4-10kN-C3 MI 7,5 numer fabryczny 407474. Ponad to przetwornik SB450kN-C3 o numerze 3085 został zbadany przez NMI w roku 1989 - protokół T1631.
Dla oceny wyników pomiarowych zostały przytoczone kryteria OIML R 60.
Badanie
Poprawność i powtarzalność
(przy 20, 40, -10, +5 i 20 °C)
Zachowanie sygnału zerowego przy zmianach temperatur
(przy 20, 40, -10, +5 i 20 ºC)
Pełzanie przy obciążeniu
Powrót sygnału zerowego po obciążeniu
Zmiana sygnału zerowego przy zmianie ciśnienia
atmosferycznego
Zmiana wartości nominalnych pod wpływem wilgoci
R60 Nr
INSTYTUT
15.1&5.1&9.0
PTB
WYNIK
+
15.1&10.1.3
PTB
+
15.2&7.1
15.3&7.2
15.4&10.2
PTB
PTB
+
+
+
1
)
15.5&7.3
PTB
+ 2)
1) Przetworniki wagowe tej konstrukcji są wystarczająco niewrażliwe na zmiany ciśnienia
atmosferycznego
2
) Przetwornik wagowy jest hermetycznie zamknięty, badania wilgotnościowe zostały wykonane na
przetwornikach typu SB6, posiadających identyczne, hermetyczne zamknięcia.
Dodatkowe badania według normy DIN EN 45 501 nie były konieczne
3.Dokumentacja
Rysunki przetwornika wagowego: C-20220 i 3-3974, budowa i aplikacje.
Wyniki pomiarów z tego badania są przechowywane w Instytucie
4. Wskazówki
Dokumentacja
Parametry podane na str.3 załączonej dokumentacji muszą być ściśle przestrzegane.
Błędy liniowości, histerezy i temperatury ograniczają maksymalny błąd pojedynczej próbki,
Dopuszczalny błąd całkowity każdej próbki jest określony granicami błędów wg. OIML R60 Nr 5.1.
Na stronie 4 i 5 raportu zostały umieszczone przykłady przyłożenia sił do przetwornika wagowego.
Przetwornik wagowy wersji L- z nominalnym obciążeniem 20kN praktycznie nie może być
stosowany dla obciążeń nominalnych czy granicznych !( ze względu na wysokie obciążenie ciągnące
śruby mocującej „34” ). Przetworniki wagowe mogą wg. normy DIN/EN 45501Nr 4.12 zostać
zastosowane w wagach klasy III.
3
Fizyczno Techniczny Instytut
Aneks do certyfikatu testu z 13.08.2009. Numer certyfikatu: D09-97.02 Zmian 2 Strona 4 z 6
Ważność protokołu badań. Proces produkcyjny, materiały oraz uszczelnienia muszą odpowiadać tym
przedstawionym w Instytucie. Wszelkie ich zmiany mogą zostać dokonane wyłącznie w porozumieniu
z Instytutem.
5. Wymiary i dane techniczne
Uwaga : śruby przed montażem należy natłuścić
4
Fizyczno Techniczny Instytut
Aneks do certyfikatu testu z 13.08.2009. Numer certyfikatu: D09-97.02 Zmian 2 Strona 5 z 6
Maks. obc. (Emax)
Stała przetworn. RO
Klasa dokładności
Maks. ilość działek
Najmniejsza działka
Błąd całkowity
Błąd pełzania
Wpływ temperatury
na sygnał zera
Wpływ temperatury
na czułość
Napięcie zasilające
Sygnał wyjścia
Sygnał zera
Opór wejścia
Opór wyjścia
Opór izolacji
Zakres temp.
kompensacji
Temp. stososowania
Graniczne obciąż.
Obciąż. niszczące
Obciąż. nominalne
Materiał
Zamknięcie
kN
kg
mV/V
%RO
%RO
%RO/°C
%/°C
5, 10, 20, 50, 100
500, 1000, 2000, 5000, 10000
2±0.002
C1
C3
C3 MI 7.5
1000
3000
3000
Emax/5000 Emax/11000 Emax/11000
≤± 0.030 ≤± 0.020
≤± 0.020
≤± 0.049 ≤± 0.025
≤± 0.11
≤±0.028
≤±0.0012
≤±0.0012
C4
4000
Emax/11000
≤± 0.018
≤± 0.018
≤±0.0012
C4 MI 7.5
4000
Emax/11000
≤± 0.018
≤± 0.011
≤±0.0012
≤±0.0015
≤±0.0008
≤±0.0008
≤±0.0010
≤±0.0010
5, 10, 20, 50
500, 1000, 2000, 5000
V
%RO
%RO
Ω
Ω
MΩ
°C
5… 15
≤ ± 0.05 (≤ ± 0.005)
≤ ± 1.0
1106 ±5
1000 ±1
≥5000
-10…+50
°C
%Emax
%Emax
%Emax
-10…+65
200
300
100
Stal szlachetna 17-4 PH(1,4548)
Kompletnie szczelne zamknięcie
Szczelność wg.DIN
IP68
Wymiary SB4…L z przykładem zamocowania
Wejście
Sygnał
Ekran
5
Fizyczno Techniczny Instytut
Aneks do certyfikatu testu z 13.08.2009. Numer certyfikatu: D09-97.02 Zmian 2 Strona 6 z 6
Śruba : M12x1,75 8.8
(łeb niski )
Moment dociągnięcia
śrub 34 : 90Nm
Przykład zabudowy
Uwaga :
z zabezpieczeniem przed
podniesieniem
Stała przetwornika: 2mV/V
możliwa zmiana bez uprzedzenia
tolerancja +/- 0,4
o ile nie zaznaczono inaczej
6. Przyłożenie obciążenia ( ogólne przykłady )
6
Fizyczno Techniczny Instytut
Aneks do certyfikatu testu z 13.08.2009. Numer certyfikatu: D09-97.02 Zmian 2 Strona 7 z 6
7
