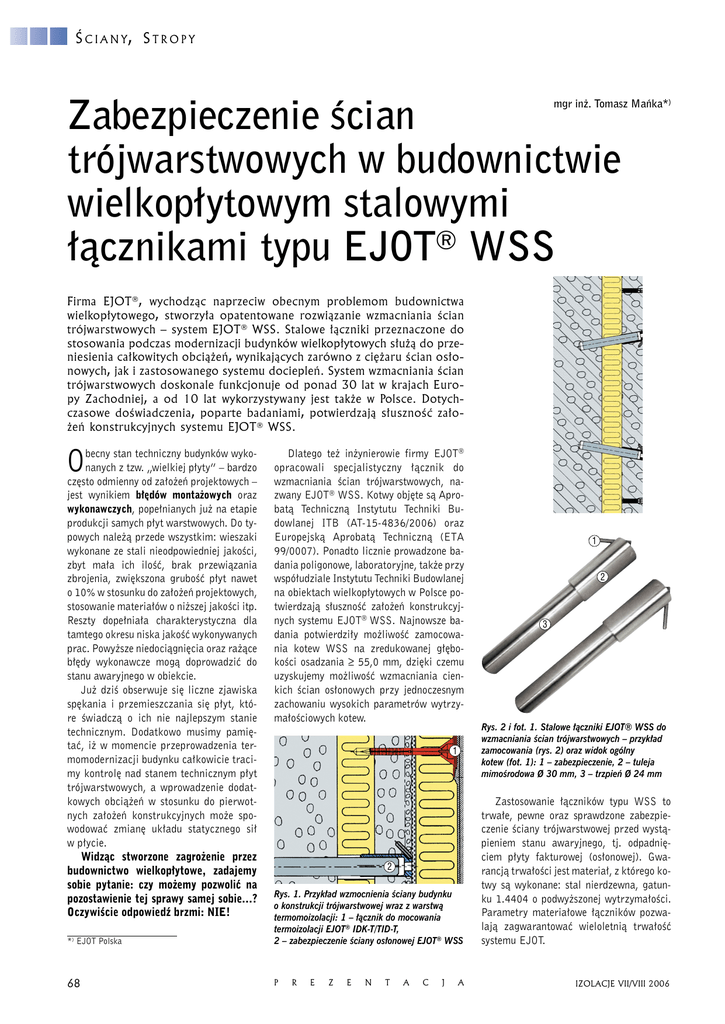

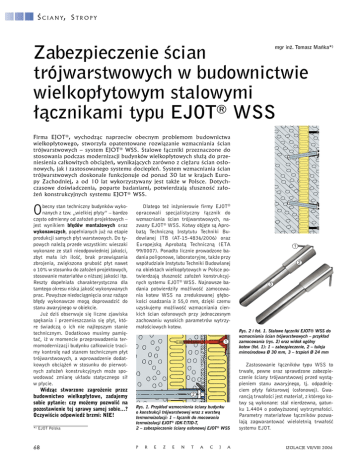

Zabezpieczenie ścian trójwarstwowych w

Ś c i a n y, S t r o p y
Zabezpieczenie ścian
trójwarstwowych w budownictwie
wielkopłytowym stalowymi
łącznikami typu EJOT® WSS
mgr inż. Tomasz Mańka*)
Firma EJOT®, wychodząc naprzeciw obecnym problemom budownictwa
wielkopłytowego, stworzyła opatentowane rozwiązanie wzmacniania ścian
trójwarstwowych – system EJOT® WSS. Stalowe łączniki przeznaczone do
stosowania podczas modernizacji budynków wielkopłytowych służą do przeniesienia całkowitych obciążeń, wynikających zarówno z ciężaru ścian osłonowych, jak i zastosowanego systemu dociepleń. System wzmacniania ścian
trójwarstwowych doskonale funkcjonuje od ponad 30 lat w krajach Europy Zachodniej, a od 10 lat wykorzystywany jest także w Polsce. Dotychczasowe doświadczenia, poparte badaniami, potwierdzają słuszność założeń konstrukcyjnych systemu EJOT ® WSS.
O
becny stan techniczny budynków wykonanych z tzw. „wielkiej płyty” – bardzo
często odmienny od założeń projektowych –
jest wynikiem błędów montażowych oraz
wykonawczych, popełnianych już na etapie
produkcji samych płyt warstwowych. Do typowych należą przede wszystkim: wieszaki
wykonane ze stali nieodpowiedniej jakości,
zbyt mała ich ilość, brak przewiązania
zbrojenia, zwiększona grubość płyt nawet
o 10% w stosunku do założeń projektowych,
stosowanie materiałów o niższej jakości itp.
Reszty dopełniała charakterystyczna dla
tamtego okresu niska jakość wykonywanych
prac. Powyższe niedociągnięcia oraz rażące
błędy wykonawcze mogą doprowadzić do
stanu awaryjnego w obiekcie.
Już dziś obserwuje się liczne zjawiska
spękania i przemieszczania się płyt, które świadczą o ich nie najlepszym stanie
technicznym. Dodatkowo musimy pamiętać, iż w momencie przeprowadzenia termomodernizacji budynku całkowicie tracimy kontrolę nad stanem technicznym płyt
trójwarstwowych, a wprowadzenie dodatkowych obciążeń w stosunku do pierwotnych założeń konstrukcyjnych może spowodować zmianę układu statycznego sił
w płycie.
Widząc stworzone zagrożenie przez
budownictwo wielkopłytowe, zadajemy
sobie pytanie: czy możemy pozwolić na
pozostawienie tej sprawy samej sobie...?
Oczywiście odpowiedź brzmi: NIE!
Dlatego też inżynierowie firmy EJOT®
opracowali specjalistyczny łącznik do
wzmacniania ścian trójwarstwowych, nazwany EJOT® WSS. Kotwy objęte są Aprobatą Techniczną Instytutu Techniki Budowlanej ITB (AT-15-4836/2006) oraz
Europejską Aprobatą Techniczną (ETA
99/0007). Ponadto licznie prowadzone badania poligonowe, laboratoryjne, także przy
współudziale Instytutu Techniki Budowlanej
na obiektach wielkopłytowych w Polsce potwierdzają słuszność założeń konstrukcyjnych systemu EJOT® WSS. Najnowsze badania potwierdziły możliwość zamocowania kotew WSS na zredukowanej głębokości osadzania ≥ 55,0 mm, dzięki czemu
uzyskujemy możliwość wzmacniania cienkich ścian osłonowych przy jednoczesnym
zachowaniu wysokich parametrów wytrzymałościowych kotew.
1
2
*) EJOT Polska
Rys. 1. Przykład wzmocnienia ściany budynku
o konstrukcji trójwarstwowej wraz z warstwą
termomoizolacji: 1 – łącznik do mocowania
termoizolacji EJOT® IDK-T/TID-T,
2 – zabezpieczenie ściany osłonowej EJOT® WSS
68
PR
E
Z
E
NTAC
J
A
1
2
3
Rys. 2 i fot. 1. Stalowe łączniki EJOT® WSS do
wzmacniania ścian trójwarstwowych – przykład
zamocowania (rys. 2) oraz widok ogólny
kotew (fot. 1): 1 – zabezpieczenie, 2 – tuleja
mimośrodowa Ø 30 mm, 3 – trzpień Ø 24 mm
Zastosowanie łączników typu WSS to
trwałe, pewne oraz sprawdzone zabezpieczenie ściany trójwarstwowej przed wystąpieniem stanu awaryjnego, tj. odpadnięciem płyty fakturowej (osłonowej). Gwarancją trwałości jest materiał, z którego kotwy są wykonane: stal nierdzewna, gatunku 1.4404 o podwyższonej wytrzymałości.
Parametry materiałowe łączników pozwalają zagwarantować wieloletnią trwałość
systemu EJOT.
IZOLACJE VII/VIII 2006
Ś c i a n y, S t r o p y
Zalety kotew EJOT® WSS
Kotwy EJOT® WSS to jedyny na rynku typowo mechaniczny system wzmacniania ścian trójwarstwowych, pozwalający na
montaż łączników niezależnie od warunków
atmosferycznych, gwarantujący przy tym zawsze tę samą nośność obliczeniową kotwy.
 Wysokowytrzymała stal łącznika gwarantuje najwyższą nośność obliczeniową.
 Przeznaczone są do stosowania w betonach klas ≥ C12/15.
 Najnowsze badania kotew potwierdziły
parametry wytrzymałościowe na zredukowanych głębokościach osadzania ≥ 55,0 mm.

 Długości kotew dostosowane są do typu
ściany trójwarstwowej.
 Prosty i szybki montaż za pomocą typowych elektronarzędzi.
 Szablon ułatwiający montaż.
 Ekipy montujące przeszkolone są przez
EJOT Polska.
Prace MONTAŻOWE
Fot. 2. Montaż kotew za pomocą szablonu
Montaż łączników odbywa się przy użyciu typowych i łatwo dostępnych urządzeń
– kluczy, wierteł SDS max i elektronarzędzi. Szablon oraz narzędzia kontrolne gwarantują zachowanie wymaganych parametrów montażowych dla kotwy oraz znacznie ułatwiają proces montażu. Ostateczne zakotwienie odbywa się poprzez obrót
o kąt 180º tulei mimośrodowej oraz zamocowanie zabezpieczenia. Dodatkowym atutem jest możliwość równoległego osadzania
dwóch kotew podczas jednego cyklu roboczego – w ten sposób zmniejsza się wydatnie czas montażu kotew.
Prace wzmacniające płyty trójwarstwowe z powodzeniem może realizować firma wykonująca termomodernizację elewacji budynków. Nieodpłatne przeszkolenie
firm wykonawczych przed rozpoczęciem
prac z zakresu poprawnego montażu oraz
IZOLACJE VII/VIII 2006
PR
E
Z
E
NTAC
J
A
pomoc i doradztwo zespołu inżynierów na
etapie projektowania i wykonawstwa jest
gwarancją prawidłowego działania systemu EJOT® WSS.
EJOT® WSS to obecnie najprostszy, najszybszy i niewymagający stosowania specjalistycznych narzędzi system wzmacniania ścian trójwarstwowych. Po podsumowaniu wszystkich kosztów związanych z modernizacją obiektów wielkopłytowych okazuje się, że jest to obecnie najtańsze kompleksowe rozwiązanie dostępne na rynku
polskim.
Poprawnie przeprowadzony proces termomodernizacji obiektu wraz ze wzmacnianiem ścian trójwarstwowych daje możliwość
bezpiecznego i wieloletniego, bezawaryjnego eksploatowania zasobów mieszkaniowych
z tzw. „wielkiej płyty”.
Kontakt
EJOT Polska Sp. z o.o.
ul. Jeżowska 9
42-793 Ciasna
tel.: (0-34) 351 06 60, fax: (0-34) 353 54 10
[email protected], www.ejot.com
