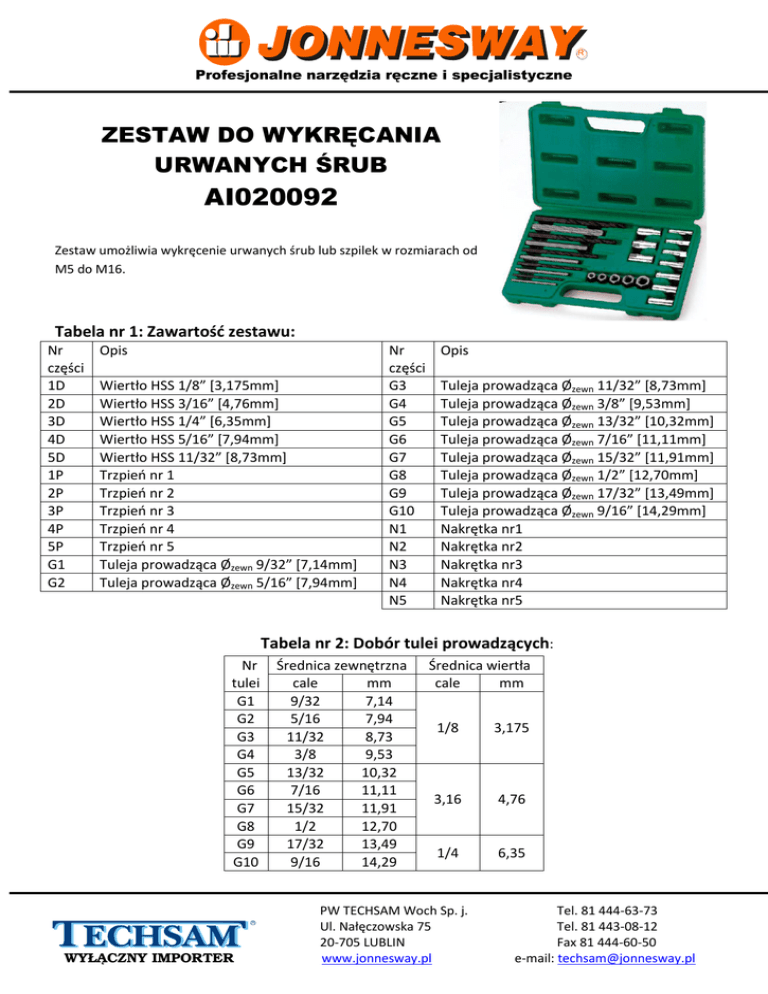

ZESTAW DO WYKRĘCANIA
URWANYCH ŚRUB
AI020092
Zestaw umożliwia wykręcenie urwanych śrub lub szpilek w rozmiarach od
M5 do M16.
Tabela nr 1: Zawartość zestawu:
Nr
części
1D
2D
3D
4D
5D
1P
2P
3P
4P
5P
G1
G2
Opis
Wiertło HSS 1/8” [3,175mm]
Wiertło HSS 3/16” [4,76mm]
Wiertło HSS 1/4” [6,35mm]
Wiertło HSS 5/16” [7,94mm]
Wiertło HSS 11/32” [8,73mm]
Trzpień nr 1
Trzpień nr 2
Trzpień nr 3
Trzpień nr 4
Trzpień nr 5
Tuleja prowadząca Øzewn 9/32” [7,14mm]
Tuleja prowadząca Øzewn 5/16” [7,94mm]
Nr
części
G3
G4
G5
G6
G7
G8
G9
G10
N1
N2
N3
N4
N5
Opis
Tuleja prowadząca Øzewn 11/32” [8,73mm]
Tuleja prowadząca Øzewn 3/8” [9,53mm]
Tuleja prowadząca Øzewn 13/32” [10,32mm]
Tuleja prowadząca Øzewn 7/16” [11,11mm]
Tuleja prowadząca Øzewn 15/32” [11,91mm]
Tuleja prowadząca Øzewn 1/2” [12,70mm]
Tuleja prowadząca Øzewn 17/32” [13,49mm]
Tuleja prowadząca Øzewn 9/16” [14,29mm]
Nakrętka nr1
Nakrętka nr2
Nakrętka nr3
Nakrętka nr4
Nakrętka nr5
Tabela nr 2: Dobór tulei prowadzących:
Nr
tulei
G1
G2
G3
G4
G5
G6
G7
G8
G9
G10
R
WYŁĄCZNY IMPORTER
Średnica zewnętrzna
cale
mm
9/32
7,14
5/16
7,94
11/32
8,73
3/8
9,53
13/32
10,32
7/16
11,11
15/32
11,91
1/2
12,70
17/32
13,49
9/16
14,29
Średnica wiertła
cale
mm
1/8
3,175
3,16
4,76
1/4
6,35
PW TECHSAM Woch Sp. j.
Ul. Nałęczowska 75
20-705 LUBLIN
www.jonnesway.pl
Tel. 81 444-63-73
Tel. 81 443-08-12
Fax 81 444-60-50
e-mail: [email protected]
Profesjonalne narzędzia ręczne i specjalistyczne
Tabela nr 3: Dobór wiertła i trzpienia do wykręcania:
Rozmiar
śruby
cale
mm
3/16” M5
1/4”
M6
9/32” M7
5/16” M8
11/32” M9
3/8” M10
7/16” M12
1/2” M14
9/16” M16
Wiercenie
wstępne
1/8”
1/8”
3/16”
3/16”
3/16”
1/4"
1/4"
Trzpień
Rozwiercanie
wykręcający
1/8”
1/8”
3/16”
3,16”
1/4"
1/4"
5/16”
11/32”
11/32”
Nr 1
Nr 1
Nr 2
Nr 2
Nr 3
Nr 3
Nr 4
Nr 5
Nr 5
Nakrętka
N1
N1
N2
N2
N3
N3
N4
N5
N5
Rozmiar
klucza
cale
mm
3/8
10
3/8
10
7/16
11
7/16
11
1/2"
13
1/2"
13
9/16”
14
5/8”
17
5/8”
17
INSTRUKCJA OBSŁUGI:
Zestaw umożliwia wykręcenie urwanych śrub i szpilek niezależnie od tego czy pozostały element wystaje
ponad powierzchnię, czy też znajduje się wewnątrz otworu. Dzięki zastosowaniu tulei prowadzących możliwe jest
dokładne wycentrowanie wiertła i trzpienia wykręcającego a co eliminuje ryzyko uszkodzenia elementów.
SCHEMAT PRACY:
W przypadku kiedy urwana śruba znajduje się wewnątrz otworu i nie wystaje ponad powierzchnię (rys. 1a):
 Dobrać odpowiednią tuleję prowadzącą, korzystając z tabeli nr 2
 Średnica zewnętrzna tulei powinna być mniejsza niż średnica otworu
W przypadku kiedy urwany element wystaje ponad powierzchnię (rys. 1b):
 Dobrać odpowiednią tuleję prowadzącą, korzystając z tabeli nr 2
 Średnica wewnętrzna tulei powinna być większa niż średnica wykręcanego elementu
R
WYŁĄCZNY IMPORTER
PW TECHSAM Woch Sp. j.
Ul. Nałęczowska 75
20-705 LUBLIN
www.jonnesway.pl
Tel. 81 444-63-73
Tel. 81 443-08-12
Fax 81 444-60-50
e-mail: [email protected]
Profesjonalne narzędzia ręczne i specjalistyczne




Korzystając z tabeli nr 3 wybrać odpowiednią średnicę wiertła do nawiercania wstępnego i rozwiercania
(rys. 2)
W wywiercony otwór należy wbić odpowiedni trzpień wykręcający dobrany wg tabeli nr 3 (rys. 3)
Do trzpienia dobrać odpowiednią nakrętkę wg tabeli nr 3
Wykręcić urwany element
UWAGI:
W przypadku zapieczonych śrub zalecane jest wstępne użycie odrdzewiaczy
