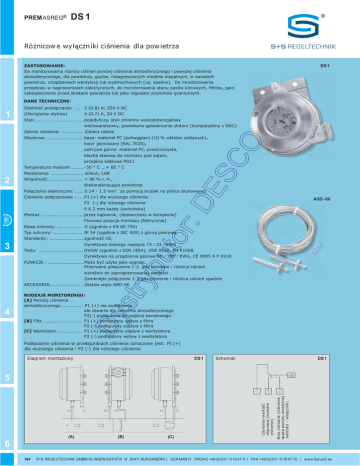

DS1

PREM ASREG®
DS 1
Różnicow e wyłączn iki ciśnienia dla pow ietrza
DS 1
ZASTOSOWANIE:
Do monitorowania różnicy ciśnień poniżej ciśnienia atmosferycznego i powyżej ciśnienia
atmosferycznego, dla powietrza, gazów, nieagresywnych mediów niepalnych, w kanałach
powietrza, urządzeniach wentylacji lub wydmuchowych (np. spaliny). Do monitorowania
przepływu w nagrzewnicach elektrycznych, do monitorowania stanu pasów klinowych, filtrów, jako
zabezpieczenie przed stratami powietrza lub jako regulator poziomów granicznych.
DANE TECHNICZNE:
1
Zdolność przełączania: ..... 5 (0.8) A; 250 V AC
(Obciążenie styków)
4 (0.7) A, 30 V DC
Styk: .............................. pojedyńczy, styk zmienny wolnopotencjałowy
wielowarstwowy, powlekane galwanicznie złotem (kompatybilny z DDC)
Zakres ciśnienia: .............. Zobacz tabela
Obudowa: ....................... baza: materiał PC (poliwęglan) (10 % włókien szklanych),
kolor jasnoszary (RAL 7035),
pokrywa górna: materiał PC, przeźroczysta,
blacha stalowa do montażu pod kątem,
przejście kablowe PG11
Temperatura medium: .......-30 ° C ...+ 85 ° C
2
Membrama: ..................... silikon, LSR
Wilgotność: ..................... < 90 % r. H.,
Niekondensujące powietrze
Połączenie elektryczne: ..... 0.14 - 1.5 mm2 za pomocą śrubek na płytce drukowanej
Ciśnienie połączeniowe : ....P1 (+) dla wyższego ciśnienia
ASD - 06
P2 (-) dla niższego ciśnienia
fi 6.2 mm każdy (końcówka)
Montaż: ...........................przez kątownik, (dostarczany w komplecie)
Pionowa pozycja montażu (fabrycznie)
Klasa ochrony: ................ II (zgodnie z EN 60 730)
Typ ochrony: ................... IP 54 (zgodnie z IEC 529) z górną pokrywą
3
Standardy: ...................... zgodność CE,
Dyrektywa niskiego napięcia 73 ⁄ 23 ⁄ EWG
Testy: ............................. DVGW (zgodnie z DIN 1854), VDE 0630, EN 61058,
Dyrektywa na urządzenia gazowe 90 ⁄ 396 ⁄ EWG, CE 0085 A P 0918
FUNKCJE : ....................... Może być użyte jako sygnał:
Przerwane połączenie 1-2 gdy ciśnienie ⁄ różnica ciśnień
wzrośnie do zaprogramowanej wartości
Zamknięte połączenie 1-3 gdy ciśnienie ⁄ różnica ciśnień spadnie
AKCESORIA:..................... Zestaw węży ASD-06
4
RODZAJE MONITORINGU:
[A] Poniżej ciśnienia
atmosferycznego.............. P1 (+) nie podłączone
ale otwarte dla ciśnienia atmosferycznego
P2(-) podłączone do wejścia kanałowego
[B] Filtr.......................... P1 (+) podłączony wpływ z filtra
P2 (-) podłączony odpływ z filtra
[C] Wentylator.................. P1 (+) podłączony odpływ z wentylatora
P2 (-) podłączony wpływ z wentylatora
Podłączanie ciśnienia w przełącznikach ciśnienia oznaczone jest: P1 (+)
dla wyższego ciśnienia i P2 (-) dla niższego ciśnienia:
DS 1
Diagram montażowy
DS 1
Schemat
164
(B)
(C)
Brak ciśnienia (ciśnienie
spada poniżej określonej
wartości - wyłącznik)
(A)
6
Ciśnienie>wartość
włączana (wysokie
ciśnienie)
5
S+S REGE LTECH NIK GMB|H KL INGEN HOFST R. 11| 90411 NUR EMBERG | GER MAN Y| PHON E +49 (0) 911 ⁄ 5 19 47- 0 | FAX +49 (0) 911 ⁄ 5 19 47-70 | www.S plus S.eu
Rysunek wymiarow y
DS 1
Rysunek wymiarow y
ASD - 06
1
2
3
Tabela zamiany wartości ciśnień dla różnych jednostek
Jednostki
bar
1 Pa
0.00001 bar
0.01 mbar
=
mbar
Pa
1 Pa
kPa
0.001 kPa
mWs
0.000101971 mWs
1 kPa
=
0.01 bar
10 mbar
1000 Pa
1 kPa
0.101971 mWs
1 bar
=
1 bar
1000 mbar
100000 Pa
100 kPa
10.1971 mWs
0.001 bar
1 mbar
100 Pa
0.1 kPa
0.0101971 mWs
98.0665 mbar
9806.65 Pa
9.80665 kPa
1 mWs
1 mbar =
1 mWs =
0.0980665 bar
5
PREM ASREG® DS 1:
Typ ⁄ WG2
4
Zakres ciśnienia
(regulacja )
Różnica operacyjna
Maksymalne ciśnienie
DS -106
20…300 Pa
(0.2 mbar…3.0 mbar)
0.1 mbar + ⁄ - 15 %
5000 Pa (50 mbar)
DS -106 A
50…500 Pa
(0.5 mbar…5.0 mbar)
0.2 mbar + ⁄ - 15 %
5000 Pa (50 mbar)
DS -106 B
100…1000 Pa
(1.0 mbar…10.0 mbar)
0.4 mbar + ⁄ - 15 %
5000 Pa (50 mbar)
DS -106 C
500…2000 Pa
(5.0 mbar…20.0 mbar)
1.0 mbar + ⁄ - 15 %
5000 Pa (50 mbar)
DS -106 D
1000…5000 Pa
(10.0 mbar…50.0 mbar)
2.5 mbar + ⁄ - 15 %
5000 Pa (50 mbar)
Akcesoria:
ASD - 06 Podłączany zestaw składa się z:
2 plastikowych końcówek (czujniki rurowe) ABS, 2 m. węża PVC , oprogramowania i 4 wkrętów
S+S REGE LTECH NIK GMB|H KL INGEN HOFST R. 11| 90411 NUR EMBERG | GER MAN Y| PHON E +49 (0) 911 ⁄ 5 19 47- 0 | FAX +49 (0) 911 ⁄ 5 19 47-70 | www.S plus S.eu 165
