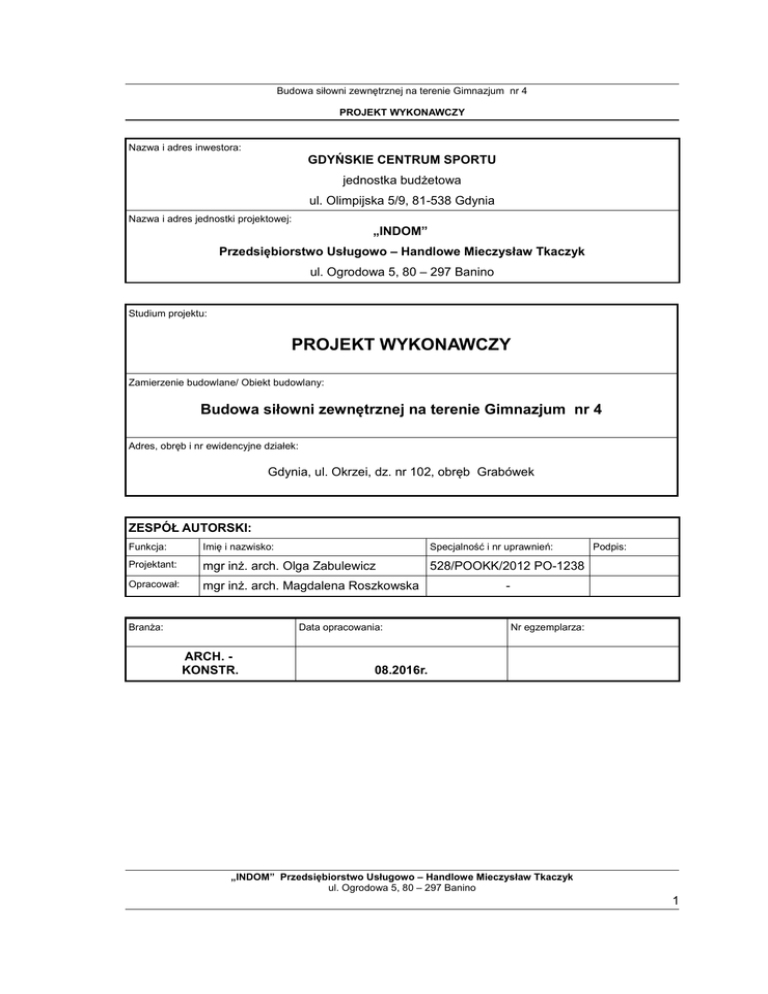

Załącznik nr 9 do SIWZ - Projekt budowalno

Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
Nazwa i adres inwestora:
GDYŃSKIE CENTRUM SPORTU
jednostka budżetowa
ul. Olimpijska 5/9, 81-538 Gdynia
Nazwa i adres jednostki projektowej:
„INDOM”
Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
Studium projektu:
PROJEKT WYKONAWCZY
Zamierzenie budowlane/ Obiekt budowlany:
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
Adres, obręb i nr ewidencyjne działek:
Gdynia, ul. Okrzei, dz. nr 102, obręb Grabówek
ZESPÓŁ AUTORSKI:
Funkcja:
Imię i nazwisko:
Specjalność i nr uprawnień:
Projektant:
mgr inż. arch. Olga Zabulewicz
528/POOKK/2012 PO-1238
Opracował:
mgr inż. arch. Magdalena Roszkowska
Branża:
Data opracowania:
ARCH. KONSTR.
Podpis:
-
Nr egzemplarza:
08.2016r.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
1
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
2. ZAWARTOŚĆ OPRACOWANIA
1. Strona tytułowa
1
2. Zawartość opracowania
2
3. Oświadczenia projektantów
3
4. Zaświadczenia projektantów – uprawnienia i przynależność do izby
4
5. Projekt Wykonawczy
6
Opis techniczny
6
5.1 Podstawa Opracowania
6
5.2 Cel i zakres opracowania
6
5.3 Materiały wyjściowe do opracowania
6
5.4 Rodzaj i skala przedsięwzięcia
7
5.5 Lokalizacja
7
5.6 Stan istniejący
7
5.7 Istniejące warunki gruntowe
7
5.8 Dojazd na plac budowy
7
5.9 Opis prac rozbiórkowych i demontażowych
8
5.10 Opis robót ziemnych
8
5.11 Opis stanu projektowanego
8
5.11.1 Lokalizacja
8
5.11.2 Dane liczbowe zakresu ilości prac
9
5.11.3 Układ przestrzenno-funkcjonalny
9
5.11.4 Rozwiązania techniczne
9
5.11.5 Opis zadania
A. Siłownia zewnętrzna
12
B. Odwodnienie
13
5.11.6 Rozwiązania materiałowe
14
A. Nawierzchnia siłowni
14
B. Beton
14
C. Pozostałe rozwiązania materiałowe
14
D. Zabezpieczenie elementów
15
E. Wykończenie/kolorystyka
15
F. Uwagi wykonawcze
15
5.11.7 Wykaz zbrojenia fundamentów
Karty techniczne
Część Rysunkowa
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
2
12
16
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
3. Oświadczenia projektantów
Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 - Prawo budowlane
(Dz. U. z 2016 r., poz. 290) zgodnie z art. 20 ust. 4 pkt 2 tej ustawy oświadczam, że projekt:
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
Gdynia, ul. Okrzei, dz. nr 102, obręb Grabówek
został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.
…......................................................
podpis
10.08.2016
Projektant: mgr inż. arch. Olga Zabulewicz
Nr uprawnień: 528/POOKK/2012 PO-1238
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
3
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
4. Zaświadczenia projektantów – uprawnienia i przynależność do izby
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
4
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
5
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
5. Projekt Wykonawczy
OPIS TECHNICZNY
5.1 PODSTAWA OPRACOWANIA
Podstawą opracowania jest umowa nr 329/JB/2016 zawarta w dniu 24.06.2016r. pomiędzy
Gdyńskim Centrum Sportu, ul. Olimpijska 5/9, 81-538 Gdynia, a INDOM Przedsiębiorstwo
Usługowo-Handlowe Mieczysław Tkaczyk, ul. Ogrodowa 5, 80-297 Banino.
5.2 CEL I ZAKRES OPRACOWANIA
Przedmiotem opracowania jest projekt siłowni zewnętrznej na terenie Gimnazjum nr 4 przy
ul. Okrzei obręb Grabówek w Gdyni.
Celem niniejszego opracowania jest przedstawienie projektowanego zagospodarowania i
układu przestrzenno-funkcjonalnego działki, na której projektowana jest siłownia zewnętrzna oraz
rozwiązań techniczno-materiałowych związanych z budową siłowni.
W zakres prac wchodzą następujące roboty budowlane:
•
wykonanie robót ziemnych
•
dostawa i montaż urządzeń siłowni zewnętrznej
•
wykonanie nawierzchni z kostki betonowej
•
wykonanie robót wykończeniowych i uporządkowanie terenu
Szczegółowy opis prac oraz zastosowane materiały wykończeniowe i wyposażenie według
załączonej dokumentacji fotograficznej, dokumentacji rysunkowej oraz specyfikacji technicznych.
5.3 MATERIAŁY WYJŚCIOWE DO OPRACOWANIA
•
Uzgodnienia z Inwestorem.
•
Inwentaryzacja oraz dokumentacja fotograficzna z wizji w terenie.
•
Mapa do celów informacyjnych z dnia 01.04.2016r. Skala 1:500. Miejski Ośrodek
Dokumentacji Geodezyjnej i Kartograficznej w Gdyni.
•
Wypisy z rejestru gruntów z dnia 28.04.2016r.
•
Opinia geotechniczna.
•
Przepisy i normy związane.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
6
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
5.4 RODZAJ I SKALA PRZEDSIĘWZIĘCIA
Projekt będący przedmiotem opracowania polega na budowie siłowni zewnętrznej z
montażem kompletu urządzeń na terenie Gimnazjum nr 4 przy ul. Okrzei w Gdyni.
Projekt nie wpływa negatywnie na sąsiednie budynki, nie ogranicza możliwości
użytkowania i rozbudowy, nie stwarza zacienienia, nie narusza interesów osób trzecich.
Zagospodarowanie działki nie tworzy zagrożeń dla środowiska naturalnego oraz higieny i
zdrowia użytkowników . Projektowane obiekty nie zostały zaliczone do inwestycji mogących
pogorszyć ၰ stan środowiska naturalnego i nie wymaga sporządzenia raportu oddziaływania na
środowisko. Obszar działania inwestycji nie wykracza poza działkę inwestora ze względu na prace,
które mają uzupełnić funkcję istniejącego terenu rekreacyjnego.
5.5 LOKALIZACJA
Teren inwestycji zlokalizowany jest w Gdyni, przy ul. Okrzei – obręb Grabówek.
Nieruchomość położona jest na działce nr 102. Działka jest własnością Gminy Miasta Gdynia. Dla
wyżej wymienionej działki nie obowiązuje Miejscowy Plan Zagospodarowania Przestrzennego.
5.6 STAN ISTNIEJĄCY
Na cele projektu wykonano inwentaryzację terenu inwestycji. Szczegółowe dane na temat
stanu istniejącego w tym układu funkcjonalno – przestrzennego oraz rozwiązań techniczno –
materiałowych zawarte w Projekcie Budowlanym.
5.7 ISTNIEJĄCE WARUNKI GRUNTOWE
Teren badań pod względem geomorfologicznym stanowi fragment Pradoliny Chylońskiej.
W podłożu pod powierzchniową warstwą nasypów występują grunty wodnolodowcowe, niespoiste
– piaski drobne. Woda gruntowa do głębokości badań nie występuje. Projektowany obiekt zalicza
się do pierwszej kategorii geotechnicznej.
Na cele projektu wykonano dokumentację geotechniczną, w której określono istniejące
warunki gruntowo-wodne posadowienia boiska. Dokumentację zawarto w Projekcie Budowlanym.
5.8. DOJAZD NA PLAC BUDOWY
Dojazd do placu budowy planuje się przez istniejącą bramę od ulicy Komandora
Staniewicza.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
7
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
Fot. Brama wjazdowa na teren inwestycji.
Źródło: autor projektu
5.9 OPIS PRAC ROZBIÓRKOWYCH I DEMONTAŻOWYCH
W
ramach
przedmiotowej
inwestycji
nie
przewiduje
się
prac
rozbiórkowych
i
demontażowych.
Odpadki stałe
Powstające w trakcie trwania inwestycji odpady (gruz, śmieci) będą składowane w
kontenerach i wywożone na wysypisko komunalne.
5.10 OPIS ROBÓT ZIEMNYCH
W ramach przedmiotowej inwestycji przewiduje się m.in. następujące roboty ziemne:
•
wykonanie wykopów pod fundamenty projektowanych elementów wyposażenia
•
wykonanie wykopów pod fundamenty obrzeży betonowych
5.11 OPIS STANU PROJEKTOWANEGO
5.11.1 Lokalizacja
Teren inwestycji zlokalizowany jest w Gdyni, przy ul. Okrzei – obręb Grabówek.
Nieruchomość położona jest na działce nr 102.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
8
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
5.11.2 Dane liczbowe zakresu ilości prac
Na terenie działki projektuje się:
•
siłownię zewnętrzną z kompletem urządzeń rekreacyjnych
W skład kompletu urządzeń siłowni wchodzą:
- wyciąg górny 2 szt.
- surfer 2 szt.
- wyciskanie siedząc 2 szt.
- motyl 2 szt.
- wioślarz 2 szt.
- orbitek + biegacz 1 komplet
•
tablicę informacyjną z regulaminem 1 szt.
5.11.3 Układ przestrzenno-funkcjonalny
Siłownię zewnętrzną wraz z urządzeniami wyposażenia zaprojektowano w południowo-
wschodniej części działki na istniejącym boisku do piłki nożnej o nawierzchni trawiastej. Należy
wykonać nawierzchnię z kostki betonowej i obrzeża.
Projekt zakłada wyposażenie w komplet urządzeń oraz tablicę informacyjną z
regulaminem. Projektowane wyposażenie siłowni zewnętrznej stanowią urządzenia takie jak
orbitek + biegacz, wioślarz, motyl, wyciskanie siedząc, surfer oraz wyciąg górny.
Dokładna lokalizacja siłowni na działce oraz odległości od granicy działki na rysunku nr 1.
5.11.4 Rozwiązania techniczne
Siłownia zewnętrzna
Dane techniczne siłowni:
- powierzchnia brutto
ok. 160 [m²]
- obwód placu
ok. 59 [m]
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
9
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
Zestawienie elementów wyposażenia siłowni zewnętrznej:
L.P.
Nazwa
Zdjęcie
Ilość
1
Wyciąg górny
2
2
Surfer
2
3
Wyciskanie siedząc
2
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
10
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
4
Motyl
2
5
Wioślarz
2
6
Orgitek + Biegacz
1
Siłownia zewnętrzna wyposażona w tablicę z regulaminem.
Schemat rozmieszczenia urządzeń wyposażenia siłowni wg rys. nr 2.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
11
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
5.11.5 Opis zadania
A. Siłownia zewnętrzna
Zaprojektowano nawierzchnię z kostki betonowej. Nawierzchnia nieprzepuszczalna dla
wód opadowych. Należy wykonać spadek 0,5 %.
Wokół placu ustawić obrzeża betonowe
100x30x8cm na ławie betonowej z betonu C12/15.
Nawierzchnia z kostki:
Zaprojektowano nieprzepuszczalną dla wód opadowych nawierzchnię o następującej
budowie:
•
kostka betonowa 10x20 cm
•
podsypka cementowo – piaskowa
•
kruszywo łamane o frakcji 0-31,5 mm
•
podsypka piaskowa
•
grunt rodzimy zagęszczony
Przewiduje się ograniczenie nawierzchni obrzeżem. Obrzeża betonowe o wymiarach
8x30x100cm, ustawione na betonowej ławie fundamentowej z oporem. Ława fundamentowa pod
obrzeża wykonana na podsypce piaskowej.
Konstrukcja nawierzchni wg rys. 3.
Wyposażenie
W ramach wyposażenia przewidziano:
•
zestaw urządzeń do ćwiczeń
Przyjęto montaż urządzeń w postaci elementów gotowych dostarczonych od Producenta.
Wszystkie elementy powinny być w konstrukcji stalowej ocynkowanej i malowanej proszkowo.
•
Zestawu urządzeń siłowni zewnętrznej stanowią:
•
Wyciąg górny
2 sztuki
•
Surfer
2 sztuki
•
Wyciskanie siedząc
2 sztuki
•
Motyl
2 sztuki
•
Wioślarz
2 sztuki
•
Orbitek + Biegacz
1 komplet
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
12
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
Sposób montażu:
W celu posadowienia urządzeń sportowych zaprojektowano fundamenty z betonu C20/25,
wylewane na mokro o wymiarach 0,75 x 0,5 x 0,5 m na głębokości 80 cm poniżej poziomu terenu.
Pod fundamentem należy wykonać wylewkę z chudego betonu o grubości 10 cm. Osadzenie
projektowanych elementów w fundamencie zgodnie z instrukcją wybranego Producenta. Zasyp
fundamentu żwirem lub pospółką, zagęścić i zapewnić stabilność fundamentom. Urządzenia placu
muszą być zamontowane do fundamentów na głębokości co najmniej 30 cm poniżej istniejącego
terenu. Głębokość posadowienia elementów wyposażenia nie przekracza 100 cm.
Uwagi:
- Wszystkie urządzenia wchodzące w skład siłowni należy regularnie kontrolować pod
względem uszkodzeń oraz zużycia.
- Przestrzegać instrukcji montażu i konserwacji.
- Przeprowadzać comiesięczne przeglądy gumowych stoperów.
Zestaw elementów wyposażenia powinien być zgodny z wszelkimi wymaganiami
aktualnej normy PN-EN 16630:2015-06.
•
tablica informacyjna
Przyjęto montaż tablicy informacyjnej z regulaminem korzystania z siłowni oraz opisem
ćwiczeń na wszystkich urządzeniach. Wymiary tarczy tablicy 70x50 cm. W projekcie zastosowano
rozwiązanie katalogowe tablicy wykonanej ze słupków stalowych o wysokości 170 cm. Konstrukcja
nośna tablicy zabezpieczona antykorozyjnie i malowana lakierem akrylowym na kolor zielony.
Tablica posadowiona na fundamentach z betonu C20/25 o wymiarach 0,5 x 0,5 x 0,5 m. Pod
fundamentami należy wykonać warstwę piasku zagęszczonego.
Lokalizacja tablicy informacyjnej wg rys. nr 2.
Wygląd graficzny tarczy tablicy przedstawiono na rys. nr 5.
B. Odwodnienie
Zaprojektowano spadek 0,5% nawierzchni siłowni. Odwodnienie placu odbywać się będzie
bezpośrednio w grunt poprzez nawierzchnię trawiastą dookoła siłowni. Nie przewiduje się
użytkowania powodującego zanieczyszczenie wody. Po wykonaniu inwestycji obecny stan
odprowadzenia wód nie ulegnie pogorszeniu, ani zmianie.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
13
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
5.11.6 Rozwiązania materiałowe
A. Nawierzchnia siłowni
Przewidziano następującą konstrukcję nawierzchni:
L.p.
Materiał
Gr. warstwy
[mm]
1
Kostka betonowa 10x20 cm
60
2
Podsypka cementowo – piaskowa
30
3
Kruszywo kamienne o frakcji 0-31,5 mm
100
4
Podsypka piaskowa
100
5
Grunt rodzimy zagęszczony
-
Konstrukcja nawierzchni wg rys. nr 3.
B. Beton
Fundamenty elementów wyposażenia
Klasa betonu: C20/25
Parametry betonu:
- max. wskaźnik W/C: 0,60
- min. zawartość cementu: 280kg/m3
Ławy betonowe pod obrzeża
Klasa betonu: C12/15
Prefabrykowane elementy betonowe
Obrzeża betonowe: min. C25/30
Klasy wytrzymałości na ściskanie betonu przyjętego w projektowanych rozwiązaniach wg
normy PN-EN 206:2014.
C. Pozostałe rozwiązania materiałowe
•
•
•
Elementy zestawu urządzeń siłowni zewnętrznej (dostarczane przez Producenta)
Konstrukcja – stal ocynkowana i malowana proszkowo.
Siedziska i oparcia – stal ocynkowana i malowana proszkowo.
Uchwyty i rączki – polichlorek winylu.
•
•
Tablica informacyjna (dostarczana przez Producenta)
Konstrukcja ramy (stelażu) – stalowa ocynkowana i malowana
Tarcza tablicy – blacha stalowa lub płyta z tworzywa sztucznego.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
14
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
D. Zabezpieczenie elementów
Elementy dostarczone przez Producentów powinny posiadać zabezpieczenie odpowiednie
dla środowiska o korozyjności C3, wg PN–EN ISO 12944-2. Fundamenty blokowe należy
zabezpieczyć dyspersyjnymi bitumicznymi powłokami izolacyjnymi.
E. Wykończenie/kolorystyka
Wykonawca zobowiązuje się do umieszczenia logotypu „Gdynia Sport” na tablicy
informacyjnej z regulaminem oraz na instrukcjach obsługi urządzeń, zgodnie ze wzorem zawartym
w księdze indentyfikacji wizualnej „Gdynia Moje Miasto”. Instrukcje powinny nawiązywać graficznie
do wyglądu tablicy informacyjnej z regulaminem.
Rys. Logo - wzór
F. Uwagi wykonawcze
1. W projekcie przedstawiono konkretne rozwiązania systemowe w celu oszacowania
kosztów. Dopuszcza
się zastosowanie innych równoważnych materiałów, systemów i
elementów wyposażenia wyłącznie po akceptacji Inwestora i pod warunkiem zachowania
warunków bezpieczeństwa w zakresie ich lokalizacji, wykonania oraz montażu.
2. Wszystkie
elementy
wyposażenia
siłowni
zewnętrznej
muszą
spełniać
wymogi
bezpieczeństwa określone w obowiązujących przepisach prawa i normach, posiadać
certyfikaty zgodności z normami i uprawniającymi do oznaczenia wyrobów znakiem
bezpieczeństwa. Wszystkie materiały wykorzystane do budowy muszą posiadać atesty
dopuszczające do stosowania w budownictwie.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
15
Budowa siłowni zewnętrznej na terenie Gimnazjum nr 4
PROJEKT WYKONAWCZY
3. Producent urządzeń powinien dostarczyć rysunki techniczne, schematy, instrukcje
montażu i użytkowania oraz wytyczne do sprawdzenia elementów przed oddaniem do
użytkowania.
4. Na tablicy informacyjnej należy wykonać logotyp zgodnie z Księgą Znaku Promocyjnego
Gdynia Moje Miasto – księga zostanie przekazana Wykonawcy przez Inwestora.
5. Wyposażenie siłowni powinno być systematycznie kontrolowane. Kontrolowanie należy
przeprowadzać zgodnie z normą.
6. Wszystkie elementy wyposażenia powinny być wyposażone w tabliczkę znamionową
zawierająca informacje:
- model urządzenia,
- rok produkcji,
- norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane,
- nazwa i adres producenta,
- ostrzeżenie o nieużywaniu produktu w przypadku jego uszkodzenia.
5.11.7 Wykaz zbrojenia fundamentów
Elementy zestawu siłowni zewnętrznej mocowane w fundamencie wg instrukcji danego
Producenta.
„INDOM” Przedsiębiorstwo Usługowo – Handlowe Mieczysław Tkaczyk
ul. Ogrodowa 5, 80 – 297 Banino
16
