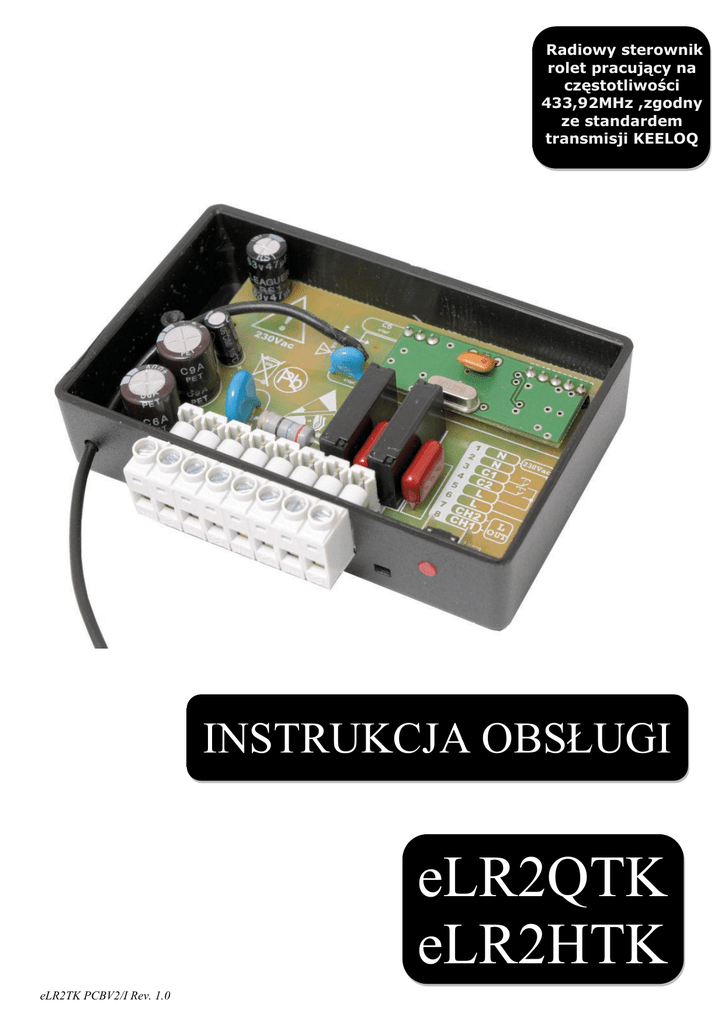

Instrukcja

Radiowy sterownik
rolet pracujący na
częstotliwości
433,92MHz ,zgodny
ze standardem
transmisji KEELOQ
INSTRUKCJA OBSŁUGI
eLR2QTK
eLR2HTK
eLR2TK PCBV2/I Rev. 1.0
OPROGRAMOWANIE
OZNACZENIE
1.1.0-H-NO
1.0.0-EW-NO
UWAGI
Wersja eLR2HTK
Wersja eLR2QTK
WPROWADZENIE
Dziękujemy za zakup urządzenia eLR2QTK/eLR2HTK przeznaczonego do sterowania silników
rewersyjnych z wbudowanymi szeregowo krańcówkami. Mamy nadzieję że będą Państwo zadowoleni z
zakupionego produktu. Nasza firma dokłada wszelkich starań aby produkty przez nas oferowane były jak
najwyższej jakości i służyły Państwu bezawaryjnie przez długi czas.
Przed montażem i pierwszym użyciem sterownika należy dokładnie zapoznać się z
instrukcją obsługi i zachować ją na wypadek konieczności użycia w przyszłości.
UWAGA:
 Sterownik radiowy eLR2QTK przeznaczony jest do pracy z nadajnikami firmy eLdrim i Wiśniowski
zgodnymi ze standardem transmisji KEELOQ ( Basic Pulse Element 400µs) pracującymi na
częstotliwości 433,92MHz -2k433, 4k433, 2A433, 4A433 .
 Sterownik radiowy eLR2HTK przeznaczony jest do pracy z wszystkimi nadajnikami zgodnymi ze
standardem transmisji KEELOQ ( Basic Pulse Element 400µs) pracującymi na częstotliwości
433,92MHz.
 W razie problemów w pierwszej kolejności należy skontaktować się ze sprzedawcą lub
dystrybutorem.
Deklaracja zgodności:
Deklaracje zgodności oraz aktualne instrukcje obsługi produktów firmy PPHU „eLdrim” Janusz
Janowski można pobrać ze strony: http://www.eldrim.pl
Kontakt: PPHU „eLdrim” Janusz Janowski
Ul. Franciszkańska 3 ,33-300 Nowy Sącz ,tel. 018 4490840 tel/fax. 018 4490848
Zalecenia i środki ostrożności dotyczące bezpieczeństwa.
 Nie wolno ściągać pokrywy obudowy i odpinać szybkozłączki przy włączonym zasilaniu.
 Produktu używać zgodnie z jego przeznaczeniem.
 Zabezpieczyć zasilanie bezpiecznikiem dobranym odpowiednio do obciążenia.
 Urządzenie należy przechowywać i montować w miejscach niedostępnych dla dzieci.
 Wszystkie prace związane z poprawnym funkcjonowaniem urządzenia (podłączenie, rozruch,
eksploatacja) muszą być przeprowadzane zgodnie z obowiązującymi przepisami w zakresie
eksploatacji urządzeń elektrycznych oraz przepisami BHP.
 Sposoby wykonania instalacji elektrycznej oraz jej zabezpieczenia przed porażeniem określają
normy.
 Wszelkie czynności instalacyjne mogą być wykonywane wyłącznie przez osoby posiadające
odpowiednie uprawnienia elektryczne.
 Dzieci i osoby niepełnosprawne umysłowo nie mogą samodzielnie sterować odbiornikiem.
Niedostosowanie się do powyższych wskazówek może doprowadzić do poważnych skaleczeń lub
zniszczenia sprzętu. Producent nie ponosi odpowiedzialności za szkody i zakłócenia w pracy wynikające
z nieprzestrzegania niniejszej instrukcji montażu i obsługi.
Zgodnie z obowiązującymi przepisami dotyczącymi utylizacji niepotrzebnego sprzętu przez
użytkowników prywatnych w Unii Europejskiej przedmiotu zawierającego taki symbol NIE
WOLNO wyrzucać wraz z innymi śmieciami. W tym przypadku użytkownik jest odpowiedzialny
za odpowiednią utylizację przez dostarczenie urządzenia do wyznaczonego punktu, lub
producenta który zajmie się jego dalszą utylizacją. Osobne zbieranie i przetwarzanie wtórne
niepotrzebnych urządzeń ułatwia ochronę środowiska naturalnego i zapewnia, że utylizacja
odbywa się w sposób chroniący zdrowie człowieka i środowisko. Uwaga ta dotyczy także
zużytych baterii i akumulatorów.
eLR2QTK/eLR2HTK
Strona 2
Radiowy sterownik rolet eLR2QTK/eLR2HTK
1. Przeznaczenie
Urządzenie eLR2QTK/eLR2HTK służy do sterowania silnikiem dwukierunkowym z wbudowanymi
wyłącznikami krańcowymi zasilanymi napięciem 230Vac. Posiada dwa kanały wyjściowe dla
zamykania i otwierania. Odbiornik eLR2QTK współpracuje z nadajnikami firmy eLdrim i Wiśniowski
zgodnymi ze standardem transmisji KEELOQ pracującymi na częstotliwości 433,92MHz natomiast
eLR2HTK przeznaczony jest do pracy z wszystkimi nadajnikami zgodnymi ze standardem transmisji
KEELOQ ( Basic Pulse Element 400µs) pracującymi na częstotliwości 433,92MHz. Sterownik
automatycznie rozpoznaje pozycje krańcowe.
Zalety sterownika:
 Sterowanie za pomocą nadajników (do 32 wersja eLR2QTK, do 42 wersja eLR2HTK) na
częstotliwość 433,92MHz z kodem dynamicznie zmiennym Keeloq.
 Dwa kanały wyjściowe dla obu kierunków.
 Sterowanie odbiornikami o mocy do 1kVA.
 Rozpoznawanie pozycji krańcowych.
 Prosta procedura instalacji i programowania.
2. Specyfikacja techniczna sterownika eLR2QTK/eLR2HTK
Zasilanie:
Pobór mocy stanie spoczynku:
Pamięć pilotów:
230V~ 50Hz +10%/-10%
<1W
Zasięg:
Odbiornik radiowy:
Maksymalne obciążenie:
Maksymalny czas pracy silnika:
Zakres temperatury pracy:
eLR2QTK-32
eLR2HTK-42
50-150m (przy stosowaniu nadajników eLdrim)
433,92 MHz- ,kodowanie Keeloq
1kVA
2min
-20ºC +70ºC
Obudowa:
IP40
3. Instalacja sterownika eLR2QTK/eLR2HTK
1.
2.
3.
4.
5.
6.
7.
8.
Wyłączamy zasilanie.
Instalujemy odbiornik.
Wyciągamy szybko-złączkę.
Podłączamy przewody do szybko-złączki według opisu na obudowie sterownika eLR2QTK/eLR2HTK
lub według schematu umieszczonego w instrukcji.
Wkładamy szybko-złączkę.
Włączamy zasilanie.
Odpowiednio programujemy nadajniki.
Sprawdzamy działanie sterownika –uruchamiamy roletę w kierunku otwierania a następnie
zamykania i sprawdzamy czy krańcówki poprawnie rozłączają silnik.
eLR2QTK/eLR2HTK
Strona 3
4. Schemat podłączenia eLR2QTK/eLR2HTK
5. Wymiary sterownika
6. Programowanie ustawień
Programowanie odbywa się za pomocą przycisku umieszczonego w obudowie sterownika i diody
LED widocznej przez prostokątny otwór.
Kasowanie wszystkich nadajników.
Gdy pamięć jest pełna lub mamy problemy z programowaniem nadajników musimy wykonać
procedurę kasowania. Aby usunąć wszystkie zapisane nadajniki przytrzymujemy przycisk umieszczony
w obudowie sterownika. W tym czasie dioda LED powinna się zaświecić, zgasnąć, ponownie zaświecić i
zgasnąć, a następnie zamrugać 3 razy. W trakcie migania puszczamy przycisk. Jak dioda przestanie
mrugać to w ciągu 3s ponowne wciskamy i przytrzymujemy przycisk do czasu aż dioda LED zamiga 3
razy i zgaśnie. Puszczamy przycisk. Procedurę kasowania zalecamy wykonać w pierwszej kolejności
zaraz po instalacji sterownika.
eLR2QTK/eLR2HTK
Strona 4
Kasowanie nadajników z wybranej funkcji.
Aby skasować nadajniki z wybranej funkcji wchodzimy do jej procedury programowania (według
opisu danej funkcji). W czasie oczekiwania na kod nadajnika (dioda LED szybko mruga)
przytrzymujemy przycisk umieszczony na obudowie sterownika dopóki dioda LED nie mrugnie 3 razy.
Puszczamy przycisk. Gdy dioda LED przestanie mrugać sterownik powróci do normalnej pracy.
Nauka przycisku nadajnika dla funkcji sterowania sekwencyjnego SBS.
Sterowanie polega na sekwencyjnym wykonywaniu poleceń OTWÓRZ-STOP-ZAMKNIJ-STOP.
Naciskamy krótko (<3s) przycisk umieszczony w obudowie sterownika. Dioda LED zacznie
szybko mrugać. W ciągu ok. 5s naciskamy przycisk nadajnika ,który chcemy zaprogramować. Dioda
mrugnie 3 razy sygnalizując poprawne przypisanie lub 2 razy sygnalizując pełną pamięć. Po trzykrotnym
mrugnięciu diody mamy kolejne 5s na przypisanie innego nadajnika (procedura się powtarza dla
kolejnych nadajników). Po upływie tego czasu lub przy błędzie nauki dioda mrugnie raz i sterownik
powróci do normalnej pracy. Aby wyjść z procedury nauki bez czekania 5s naciskamy krótko przycisk na
obudowie.
Nauka przycisku nadajnika dla funkcji OTWÓRZ.
Jeżeli silnik znajduje się w pozycji STOP to po naciśnięciu przycisku przypisanego do tej funkcji
nastąpi OTWIERANIE rolety. Jeżeli silnik pracuje w kierunku ZAMYKANIA to pierwsze naciśnięcie
zatrzyma napęd (STOP), a dopiero drugie uruchomi OTWIERANIE.
Przytrzymujemy przycisk umieszczony w obudowie sterownika, dioda LED zaświeci się i
zgaśnie. Puszczamy przycisk. Dioda LED zacznie szybko mrugać. W ciągu ok. 5s naciskamy przycisk
nadajnika ,który chcemy zaprogramować. Dioda mrugnie 3 razy sygnalizując poprawne przypisanie lub 2
razy sygnalizując pełną pamięć. Po trzykrotnym mrugnięciu diody mamy kolejne 5s na przypisanie
innego nadajnika (procedura się powtarza dla kolejnych nadajników). Po upływie tego czasu lub przy
błędzie nauki dioda mrugnie raz i sterownik powróci do normalnej pracy. Aby wyjść z procedury nauki
bez czekania 5s naciskamy krótko przycisk na obudowie.
Nauka przycisku nadajnika dla funkcji ZAMKNIJ.
Jeżeli silnik znajduje się w pozycji STOP to po naciśnięciu przycisku przypisanego do tej funkcji
nastąpi ZAMYKANIE rolety. Jeżeli silnik pracuje w kierunku OTWIERANIA to pierwsze naciśnięcie
zatrzyma napęd (STOP), a dopiero drugie uruchomi ZAMYKANIE.
Przytrzymujemy przycisk umieszczony w obudowie sterownika, dioda LED zaświeci się, zgaśnie
i ponownie zaświeci. Puszczamy przycisk. Dioda LED zacznie szybko mrugać. W ciągu ok. 5s
naciskamy przycisk nadajnika ,który chcemy zaprogramować. Dioda mrugnie 3 razy sygnalizując
poprawne przypisanie lub 2 razy sygnalizując pełną pamięć. Po trzykrotnym mrugnięciu diody mamy
kolejne 5s na przypisanie innego nadajnika (procedura się powtarza dla kolejnych nadajników). Po
upływie tego czasu lub przy błędzie nauki dioda mrugnie raz i sterownik powróci do normalnej pracy.
Aby wyjść z procedury nauki bez czekania 5s naciskamy krótko przycisk na obudowie.
Nauka przycisku nadajnika dla funkcji STOP.
Po naciśnięciu przycisku przypisanego do tej funkcji nastąpi zatrzymanie (STOP) rolety.
Przytrzymujemy przycisk umieszczony w obudowie sterownika, dioda LED zaświeci się, zgaśnie,
ponownie zaświeci i zgaśnie. Puszczamy przycisk. Dioda LED zacznie szybko mrugać. W ciągu ok. 5s
naciskamy przycisk nadajnika ,który chcemy zaprogramować. Dioda mrugnie 3 razy sygnalizując
poprawne przypisanie lub 2 razy sygnalizując pełną pamięć. Po trzykrotnym mrugnięciu diody mamy
kolejne 5s na przypisanie innego nadajnika (procedura się powtarza dla kolejnych nadajników). Po
upływie tego czasu lub przy błędzie nauki dioda mrugnie raz i sterownik powróci do normalnej pracy.
Aby wyjść z procedury nauki bez czekania 5s naciskamy krótko przycisk na obudowie.
eLR2QTK/eLR2HTK
Strona 5
7. Notatki
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
...............................................................................................................................
