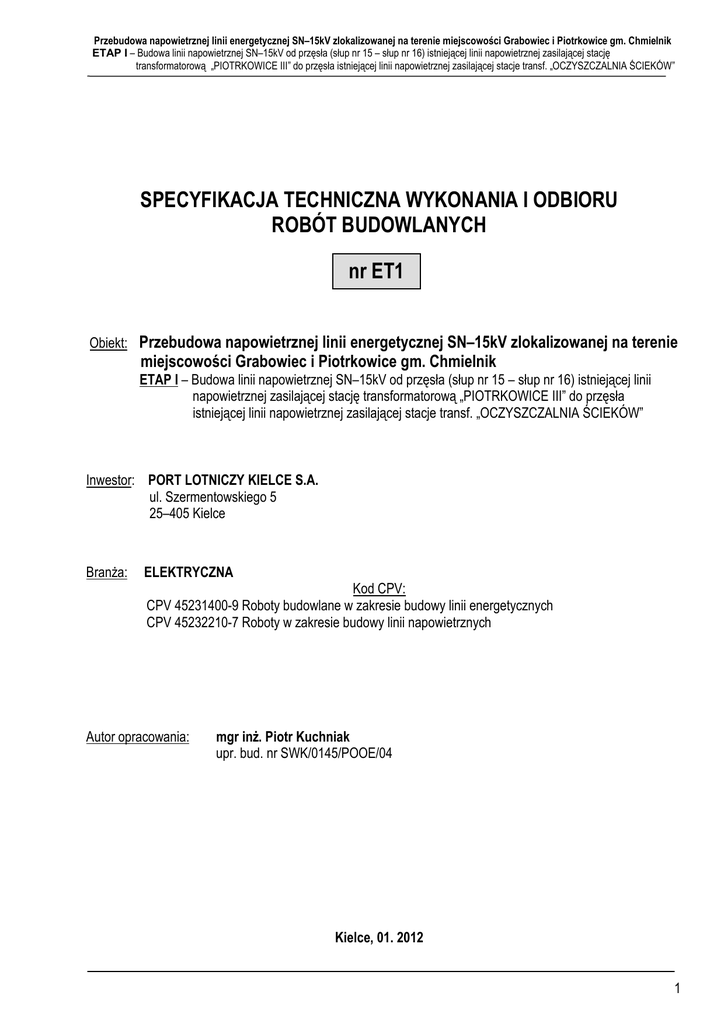

SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT

Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii napowietrznej zasilającej stację
transformatorową „PIOTRKOWICE III” do przęsła istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU
ROBÓT BUDOWLANYCH
nr ET1
Obiekt: Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie
miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii
napowietrznej zasilającej stację transformatorową „PIOTRKOWICE III” do przęsła
istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
Inwestor: PORT LOTNICZY KIELCE S.A.
ul. Szermentowskiego 5
25–405 Kielce
BranŜa:
ELEKTRYCZNA
Kod CPV:
CPV 45231400-9 Roboty budowlane w zakresie budowy linii energetycznych
CPV 45232210-7 Roboty w zakresie budowy linii napowietrznych
Autor opracowania:
mgr inŜ. Piotr Kuchniak
upr. bud. nr SWK/0145/POOE/04
Kielce, 01. 2012
1
Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii napowietrznej zasilającej stację
transformatorową „PIOTRKOWICE III” do przęsła istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
SPIS TREŚCI
1
WSTĘP
1.1
Przedmiot ...................................................................................................................3
1.2
Zakres stosowania......................................................................................................3
1.3
Zakres robót objętych .................................................................................................3
1.4
Określenia podstawowe..............................................................................................3
1.5
Ogólne wymagania dotyczące robót budowlanych......................................................3
2 MATERIAŁY
2.1
Ustoje i fundamenty ....................................................................................................4
2.2
Konstrukcje wsporcze.................................................................................................4
2.3
Słupy ..........................................................................................................................4
2.4
Osprzęt.......................................................................................................................4
2.5
Przewody....................................................................................................................4
2.6
Ochrona przeciwprzepięciowa ....................................................................................4
3 SPRZĘT
4 SKŁADOWANIE MATERIAŁÓW NA BUDOWIE
5 TRANSPORT
6 WYKONANIE ROBÓT
6.1
Ogólne wymagania .....................................................................................................5
6.2
Wykopy pod fundamenty słupów ................................................................................5
6.3
MontaŜ słupów............................................................................................................6
6.4
MontaŜ przewodów.....................................................................................................6
6.5
Tablice informacyjne...................................................................................................6
6.6
Uziemienia ochronne ..................................................................................................6
6.7
Próby pomontaŜowe ...................................................................................................6
7 KONTROLA JAKOŚCI ROBÓT
7.1
Ogólne zasady kontroli jakości robót ..........................................................................7
7.2
Badania przed przystąpieniem do robót......................................................................7
7.3
Badania w czasie wykonywania robót.........................................................................7
8 OBMIAR ROBÓT
9 ODBIÓR ROBÓT
9.1
Dokumentacja powykonawcza....................................................................................7
10 PODSTAWA PŁATNOŚCI
10.1 Ogólne ustalenia dotyczące podstawy płatności .........................................................8
11 PRZEPISY ZWIĄZANE
11.1 Normy.........................................................................................................................8
11.2 Inne dokumenty ..........................................................................................................8
2
Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii napowietrznej zasilającej stację
transformatorową „PIOTRKOWICE III” do przęsła istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
1 WSTĘP
1.1 Przedmiot
Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania
i odbioru robót polegających na budowie linii napowietrznej SN–15kV w miejscowości Piotrkowice gm. Chmielnik.
1.2 Zakres stosowania
Szczegółowa specyfikacja techniczna (SST) stanowi dokument przetargowy i kontraktowy przy zlecaniu
i realizacji robót wymienionych w pkt. 1.1.
Wymagania zawarte w niniejszej specyfikacji obejmują wszystkie czynności umoŜliwiające i mające na celu
wykonanie wszystkich robót przewidzianych w dokumentacji projektowej w zakresie określonym w pkt. 1.1.
SST – obejmuje prace związane z dostawą materiałów i wykonawstwem robót instalacyjnych, realizowanych na
miejscu.
1.3 Zakres robót objętych
Ustalenia zawarte w niniejszej Szczegółowej Specyfikacji Technicznej dotyczą wykonania Robót wymienionych
w punkcie 1.1.
1)
-
budowa linii napowietrznej SN–15kV
ustawienie słupów SN–15kV z Ŝerdzi wirowanej typu E–12/4,3; E–12/12; E–12/15; E–12/17,5; E–15/12;
zawieszenie przewodów typu AFL–6 50mm2
wykonanie uziemień stanowisk słupowych nr 4 i nr 9
zabudowanie na słupie nr 4 rozłączniko–uziemnika typu THO/T sterowanego radiowo
zabudowanie na słupie nr 9 rozłączniko–uziemnika typu RUN 24/4 III P
1.4 Określenia podstawowe
Elektroenergetyczna linia napowietrzna - urządzenie napowietrzne, przeznaczone do przesyłania energii
elektrycznej, składające się z przewodów, izolatorów, konstrukcji wsporczych i osprzętu.
Napięcie znamionowe linii U - napięcie międzyprzewodowe, na które linia jest zbudowana.
Przęsło - część linii napowietrznej, zawarta między sąsiednimi konstrukcjami wsporczymi.
Zwis f - odległość pionowa między przewodem a prostą łączącą punkty zawieszenia przewodu w środku rozpiętości
przęsła.
Słup - konstrukcja wsporcza linii, osadzona w gruncie bezpośrednio lub za pomocą fundamentu.
Fundament - konstrukcja betonowa zagłębiona w ziemi słuŜąca do ustawienia słupa
Osprzęt linii - zbiór elementów przeznaczonych do łączenia i zakończenia przewodów.
SkrzyŜowanie - takie miejsce na trasie linii, w którym jakakolwiek część rzutu poziomego linii, przecina lub pokrywa
jakąkolwiek część rzutu poziomego innej linii lub innego urządzenia naziemnego.
ZbliŜenie - występuje wtedy, gdy odległość rzutu poziomego linii elektrycznej od rzutu poziomego innej linii
elektrycznej, korony drogi, szyny kolejowej, budowli itp. jest mniejsza niŜ połowa wysokości zawieszenia najwyŜej
połoŜonego nieuziemionego przewodu zbliŜającej się linii i nie zachodzi przy tym skrzyŜowanie.
Linia kablowa – kabel wieloŜyłowy lub wiązka kabli jednoŜyłowych w układzie wielofazowym albo kilka kabli jedno lub
wieloŜyłowych połączonych równolegle, łącznie z osprzętem, ułoŜone na wspólnej trasie i łączące zaciski tych
samych urządzeń elektrycznych jedno lub wielofazowych.
Trasa kablowa - pas terenu w którym ułoŜone są jedna lub więcej linii kablowych
Osprzęt linii kablowej – zbiór elementów przeznaczonych do łączenia , rozgałęzienia lub zakończenia kabli
1.5
Ogólne wymagania dotyczące robót budowlanych
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z projektem
budowlano – wykonawczym, specyfikacja techniczna i poleceniami Przedstawiciela Zamawiającego, nadzoru
inwestorskiego i autorskiego, zgodnie z Art. 22, 23 i 28 ustawy Prawo Budowlane
3
Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii napowietrznej zasilającej stację
transformatorową „PIOTRKOWICE III” do przęsła istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
2 MATERIAŁY
2.1 Ustoje i fundamenty
Ustoje i fundamenty konstrukcji wsporczych powinny spełniać wymagania PN-80/B-03322. Zaleca się stosowanie
fundamentów i elementów ustojowych typowych ujętych w tabeli montaŜowej zamieszczonych w projekcie. Ustoje i
fundamenty powinny być zabezpieczone przed działaniem agresywnych gruntów i wód zgodnie z załącznikiem do
PN-75/E-05100 [5].
2.2 Konstrukcje wsporcze
Konstrukcje wsporcze napowietrznych linii elektroenergetycznych powinny wytrzymywać siły pochodzące od
zawieszonych przewodów, uzbrojenia i parcia wiatru. Ich budowa powinna być taka, aby w Ŝadnym miejscu
napręŜenia materiału nie przekraczały dopuszczalnych napręŜeń zwykłych, a dla warunków pracy zakłóceniowej lub
montaŜowej - dopuszczalnych napręŜeń zwiększonych. Ogólne wymagania dotyczące konstrukcji wsporczych
zawarte są w PN-75/E-05100 [5].
Trzony hakowe powinny przenosić obciąŜenia wynikające z zawieszenia przewodów i parcia wiatru oraz
odpowiadać PN-76/E-05100 [5]. Zaleca się stosowanie elementów stalowych zabezpieczonych przed korozja przez
ocynkowanie na gorąco zgodnie z PN-74/E-04500 [3].
2.3 Słupy
Słupy powinny przenosić siły wynikające z obciąŜeń uwzględniających lokalizację w strefach klimatycznych
Polski zgodnie z PN-B-02011 i PN-B-02013. Stosowane Ŝerdzi typu E–12/4,3; E–12/12; E–12/15; E–12/17,5;
E–15/12;. Zastosowanie innych słupów jest moŜliwe po uprzednim uzgodnieniu z RZE BUSKO–ZDRÓJ.
2.4 Osprzęt
Osprzęt przeznaczony do budowy elektroenergetycznych linii napowietrznych powinien spełniać wymagania
PN-78/E-06400 [13]. O ile dokumentacja projektowa nie postanawia inaczej osprzęt powinien wykazywać się
wytrzymałością mechaniczna nie mniejsza niŜ cześć linii, z która współpracuje oraz powinien być odporny na wpływy
atmosferyczne i korozje wg PN-74/E-04500 [3].
Części osprzętu przewodzącego prąd powinny być wykonane z materiałów mających przewodność elektryczna
zbliŜona do przewodności przewodu oraz powinny mięć zapewniona dostatecznie duŜą powierzchnie styku i
dokładność połączenia z przewodem lub innymi częściami przewodzącymi prąd, ponadto powinny być
zabezpieczone od moŜliwości powstawania korozji elektrolitycznej. Do budowy linii naleŜy stosować osprzęt nie
powodujący nadmiernego powstawania ulotu oraz strat energii.
2.5 Przewody
W elektroenergetycznych liniach napowietrznych powinny być stosowane przewody z materiałów o dostatecznej
wytrzymałości na rozciąganie i dostatecznej odporności na wpływy atmosferyczne i chemiczne.
2.6 Ochrona przeciwprzepięciowa
Do ochrony przeciwprzepięciowej linii napowietrznej SN–15kV naleŜy stosować ograniczniki przepięć typu POLIM–
D18N z rozłączniem.
3 SPRZĘT
Wykonawca jest zobowiązany do uŜywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego
wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak teŜ przy wykonywaniu czynności
pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp.
Sprzęt uŜywany przez Wykonawcę powinien uzyskać akceptacje Przedstawiciela Zamawiającego. Liczba
i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji
projektowej, SST i wskazaniach Przedstawiciela Zamawiającego w terminie przewidzianym kontraktem.
Wykonawca przystępujący do wykonania robót winien wykazać się moŜliwością korzystania z następujących maszyn
i sprzętu gwarantujących właściwą jakość robót:
˘ ciągnik kołowy 40-50 KM
4
Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii napowietrznej zasilającej stację
transformatorową „PIOTRKOWICE III” do przęsła istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
˘
koparko-spycharka 0.15 m3
pompa przeponowa spalinowa do 35 m3/h
przyczepa do przewoŜenia kabli do 4 t
przyczepa skrzyniowa
przyczepa skrzyniowa 3,5 t
przyczepa skrzyniowa 3.5t
przyczepa skrzyniowa 4.5 t
samochód dostawczy 0.9 t
samochód dostawczy do 0,9 t
samochód skrzyniowy do 5 t
samochód wieŜowy-teleskopowy z balkonem do 12m (2)
samochód wieŜowy teleskopowy lub linowy z platformą i balkonem
spawarka elektryczna wirująca 300 A
środek transportowy
wibromłot elektryczny 3,0 kW (4KM)
Ŝuraw samochodowy
Ŝuraw samochodowy 4 t
Ŝuraw samochodowy 5-6 t
Ŝuraw samochodowy do 4t (1)
4 SKŁADOWANIE MATERIAŁÓW NA BUDOWIE
Składowanie materiałów powinno odbywać się zgodnie z zaleceniami producentów, w warunkach
zapobiegających zniszczeniu, uszkodzeniu lub pogorszeniu się właściwości technicznych na skutek wpływu
czynników atmosferycznych lub fizykochemicznych. NaleŜy zachować wymagania wynikające z właściwości
materiałów oraz wymagania w zakresie bezpieczeństwa przeciwpoŜarowego.
5 TRANSPORT
Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie
na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z
zasadami określonymi w dokumentacji projektowej i wskazaniach Przedstawiciela Zamawiającego, w terminie
przewidzianym kontraktem.
6 WYKONANIE ROBÓT
6.1
Ogólne wymagania
Metoda budowy uzaleŜniona jest od warunków technicznych wydanych przez uŜytkownika linii. Dla wykonania
inwestycji konieczne jest wyłączenie napięcia w przebudowywanych liniach. Okres wyłączenia naleŜy uzgodnić z
Właścicielem linii elektroenergetycznej. Budowę i przebudowę naleŜy wykonać zgodnie z normami i przepisami
budowy oraz z przepisami o bezpieczeństwie i higienie pracy.
6.2 Wykopy pod fundamenty słupów
Przed przystąpieniem do wykonywania wykopów pod fundamenty, Wykonawca ma obowiązek sprawdzenia:
- lokalizacji,
- warunków geologiczno-wodnych,
- uzbrojenia podziemnego terenu.
Metoda wykonywania wykopów powinna być dobrana w zaleŜności od głębokości, ukształtowania terenu oraz
warunków gruntowych. Ich ewentualna obudowa i zabezpieczenie przed osypywaniem się gruntu powinny
odpowiadać wymaganiom normy BN-83/8836-02. Wykopy naleŜy wykonywać w sposób nie powodujący naruszenia
naturalnej struktury dna wykopu i zgodnie z normą PN-B-06050.
5
Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii napowietrznej zasilającej stację
transformatorową „PIOTRKOWICE III” do przęsła istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
6.3 MontaŜ słupów
Słupy naleŜy montować zgodnie z instrukcją montaŜu wydaną przez ich producenta. Przed przystąpieniem
do ustawiania słupów na fundamentach, naleŜy sprawdzić stan powierzchni styków elementów mocujących.
Wszystkie powierzchnie powinny być czyste, bez lodu i innych podobnych zanieczyszczeń. Podczas montaŜu,
Wykonawca powinien zadbać, aby nie wystąpiło odkształcenie lub zniszczenie poszczególnych elementów. Gwint
stalowych śrub kotwiących naleŜy pokryć warstwą smaru charakteryzującego się duŜą wytrzymałością na pełzanie i
umoŜliwiającego smarowanie na zimno lub gorąco. Smar powinien zapewnić ochronę gwintu przez okres nie krótszy
niŜ 18 miesięcy.
Nakrętki mocujące stopę słupa z fundamentem powinny być dokręcane dwustadiowo oraz zabezpieczone przed
odkręcaniem i przed korozją. W miejscach, gdzie stykają się powierzchnie róŜnych metali, naleŜy zastosować środki
zabezpieczające przed wystąpieniem korozji galwanicznej. W przypadku montowania słupów betonowych lub
strunobetonowych naleŜy montować je na podłoŜu wyrównanym w pozycji poziomej. W zaleŜności od warunków
pracy i rodzaju, słupy w ich części podziemnej naleŜy wyposaŜyć w belki ustojowe. Połączenia stalowe elementów
ustojowych powinny być chronione przed korozją przez malowanie lakierem asfaltowym i spełniać wymagania
PN-85/B-01805 oraz PN-91/B-01813. Stawianie słupów powinno odbywać się za pomocą sprzętu mechanicznego
przestrzegając zasad określonych w „Instrukcji bezpiecznej pracy w energetyce”. Odchyłka osi słupa od pionu po
jego ustawieniu nie moŜe być większa niŜ 0,001 wysokości słupa.
6.4 MontaŜ przewodów
Przewody podlegające działaniu siły naciągu naleŜy tak łączyć lub tak zawieszać na konstrukcji wsporczej, aby
wytrzymałość złącza lub miejsca uchwycenia przewodu wynosiła dla przewodów wielodrutowych co najmniej 90%
wytrzymałości przewodu. Zamocowanie przewodu powinno być takie, aby nie osłabiało jego wytrzymałości. ZaleŜnie
od funkcji, jaka spełnia konstrukcja wsporcza oraz od jej wytrzymałości, naleŜy stosować zawieszenie przewodu
przelotowe lub odciągowe.
NapręŜenie w przewodach nie powinno przekraczać:
- dopuszczalnego napręŜenia normalnego - jeŜeli przęsło linii nie podlega obostrzeniu 1 lub 2 stopnia,
- dopuszczalnego napręŜenia zmniejszonego - jeŜeli przęsło podlega obostrzeniu 3 stopnia.
Zabrania się regulować napręŜenia w przewodzie przez zmianę długości linki rozkręcaniem lub skręcaniem.
Dopuszcza się stosowanie przy budowie linii zmniejszonych zwisów lub poddawanie przewodu przed montaŜem
zwiększonemu napręŜeniu, ze względu na moŜliwość powiększenia zwisu spowodowanego pełzaniem aluminium.
Zabezpieczenie przewodów od drgań nie jest wymagane. Zawieszenie przelotowe przewodu roboczego naleŜy
stosować na uchwytach przelotowych w przypadku, gdy siły naciągów przewodów w przęsłach są po obu stronach
izolatora jednakowe lub gdy róŜnica naciągów jest nieznaczna. Zawieszenie przelotowe powinno być tak wykonane,
aby przy wystąpieniu znaczniejszej siły wzdłuŜ przewodu, mogącej grozić uszkodzeniem konstrukcji wsporczej,
przewód przesunął się w miejscu zawieszenia albo wyślizgnął z uchwytu lub aby umocowanie przewodu zerwało się,
nie dopuszczając w ten sposób do skutków powstałej siły. Zawieszenie odciągowe przewodu roboczego nalepy
stosować w przypadku, gdy siły naciągu przewodów w przęsłach są niejednakowe. Zawieszenie odciągowe powinno
wytrzymywać co najmniej 90% siły zrywającej przewód.
6.5
Tablice informacyjne
Słupy powinny być zaopatrzone w trwałe znaki lub tablice numeracyjne wg wzoru RZE BUSKO.
6.6
Uziemienia ochronne
Dla uziemienia konstrukcji wsporczych naleŜy zastosować bednarkę FeZn25x4 ze wspólnym uziomem
roboczym; wartość uziemienia zgodnie z dokumentacją projektową.
6.7
Próby pomontaŜowe
Zakres podstawowych prób obejmuje:
─ sprawdzenie ciągłości przewodów,
─ pomiar rezystancji izolacji
─ pomiar uziemień słupów.
6
Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii napowietrznej zasilającej stację
transformatorową „PIOTRKOWICE III” do przęsła istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
7
7.1
KONTROLA JAKOŚCI ROBÓT
Ogólne zasady kontroli jakości robót
Celem kontroli jest stwierdzenie osiągnięcia załoŜonej jakości wykonywanych robót przy budowie i przebudowie
napowietrznych linii elektroenergetycznych. Wykonawca ma obowiązek wykonania pełnego zakresu badań na
budowie w celu wskazania inspektorowi zgodności dostarczonych materiałów i realizowanych robót z dokumentacja
projektowa. Materiały posiadające atest producenta stwierdzający ich pełna zgodność z warunkami podanymi w
specyfikacjach, mogą być przez Przedstawiciela Zamawiającego dopuszczone do uŜycia bez badań. Przed
przystąpieniem do badania, Wykonawca powinien powiadomić Przedstawiciela Zamawiającego o rodzaju i terminie
badania. Po wykonaniu badania, Wykonawca przedstawia na piśmie wyniki badań do akceptacji Przedstawiciela
Zamawiającego. Wykonawca powiadamia pisemnie Przedstawiciela Zamawiającego o zakończeniu kaŜdej roboty
zanikającej, którą moŜe kontynuować dopiero po stwierdzeniu przez Przedstawiciela Zamawiającego i ewentualnie
przedstawiciela, odpowiedniego dla danego terenu Zakładu Energetycznego – załoŜonej jakości.
7.2
Badania przed przystąpieniem do robót
Przed przystąpieniem do robót, Wykonawca powinien uzyskać od producentów zaświadczenia o jakości lub
atesty stosowanych materiałów. Do materiałów, których badania powinien przeprowadzić Wykonawca, naleŜą
materiały do wykonania fundamentów „na mokro” i ustrojów słupów. Uwzględniając nieskomplikowany charakter
robót fundamentowych, na wniosek Wykonawcy, Inspektor moŜe zwolnić go z potrzeby wykonania badań materiałów
dla tych robót. Na Ŝądanie Przedstawiciela Zamawiającego, naleŜy dokonać testowania sprzętu posiadającego
moŜliwość nastawienia mechanizmów regulacyjnych. W wyniku badań testujących naleŜy przedstawić
Przedstawicielowi Zamawiającego świadectwa cechowania.
7.3
Badania w czasie wykonywania robót
Podczas montaŜu przewodów naleŜy sprawdzić jakość połączeń i osprzętu oraz przeprowadzić kontrole
wartości napręŜeń zawieszanych przewodów. NapręŜenia nie powinny przekraczać dopuszczalnych wartości
normalnych (jeŜeli przęsło linii nie podlega obostrzeniu albo podlega obostrzeniu 1 lub 2 stopnia) i zmniejszonych
(przy 3 stopniu obostrzenia). Wartości tych napręŜeń dla poszczególnych rodzajów przewodów i typów linii naleŜy
przyjąć z dokumentacji projektowej. Po wybudowaniu linii naleŜy sprawdzić wysokości zawieszonych przewodów nad
obiektami krzyŜującymi.
8 OBMIAR ROBÓT
Obmiaru robót dokonać naleŜy w oparciu o dokumentacje projektowa i ewentualnie dodatkowe ustalenia, wynikłe
w czasie budowy, akceptowane przez Przedstawiciela Zamawiającego.
9 ODBIÓR ROBÓT
Przy przekazywaniu linii napowietrznej do eksploatacji, Wykonawca zobowiązany jest dostarczyć Zamawiającemu
następujące dokumenty:
─ projektowa dokumentacje powykonawcza,
─ geodezyjna dokumentacje powykonawcza,
─ protokóły z dokonanych pomiarów,
─ protokóły odbioru robót zanikających,
─ atesty na wbudowane materiały i urządzenia
9.1
Dokumentacja powykonawcza
Dokumentacja powykonawcza obejmuje prawną i techniczną dokumentacje powykonawczą dostarczona zarówno
przez wykonawców jak i Inwestora.
Dokumentacje prawną stanowią:
─ oryginał dziennika budowy,
─ oświadczenie kierownika budowy o zgodności wykonania z projektem i warunkami pozwolenia na budowę,
przepisami i obowiązującymi Polskimi Normami,
─ protokoły badań i sprawdzeń oraz ewentualnych odbiorców częściowych,
7
Przebudowa napowietrznej linii energetycznej SN–15kV zlokalizowanej na terenie miejscowości Grabowiec i Piotrkowice gm. Chmielnik
ETAP I – Budowa linii napowietrznej SN–15kV od przęsła (słup nr 15 – słup nr 16) istniejącej linii napowietrznej zasilającej stację
transformatorową „PIOTRKOWICE III” do przęsła istniejącej linii napowietrznej zasilającej stacje transf. „OCZYSZCZALNIA ŚCIEKÓW”
─ pozwolenie na budowę z ewentualnymi dokumentami które powstały w czasie wykonywania robót,
─ techniczną dokumentacje powykonawczą w szczególności stanowią: dokumentacja techniczna z naniesionymi
czytelnie poprawkami, oświadczenie wykonawcy o stosowaniu urządzeń i materiałów ze świadectwami jakości,
atestami itp.
10 PODSTAWA PŁATNOŚCI
10.1
Ogólne ustalenia dotyczące podstawy płatności
Płatność naleŜy przyjmować zgodnie z obmiarem, oceną jakości uŜytych wyrobów i materiałów oraz jakości
wykonywanych robót na podstawie wyników pomiarów i badań kontrolnych. Ceny te będą pełnym wynagrodzeniem
za dostarczenie i ułoŜenie wszystkich materiałów uŜytych do budowy linii energetycznych oraz robociznę, sprzęt
i wszystkie inne czynności niezbędne do naleŜytego wykonania robót.
Cena budowy linii napowietrznej obejmuje:
- roboty pomocnicze i przygotowawcze,
- dostarczenie materiałów,
- wykonanie wykopów pod słupy,
- odwodnienie wykopów,
- przygotowanie podłoŜa,
- uzbrojenie i wykonanie izolacji słupów,
- ustawienie słupów li pionowanie słupów,
- zasypanie wykopów,
- montaŜ i naciąganie przewodów,
- niezbędne pomiary,
- doprowadzenie terenu do stanu pierwotnego,
- wykonanie geodezyjnej inwentaryzacji powykonawczej
Płatność za 1 szt. (kpl.) słupa (stanowiska słupowego), 1m (metr) linii napowietrznej, za 1 m3 (metr
sześcienny) robót ziemnych naleŜy przyjmować zgodnie z obmiarem i oceną jakości wykonanych robót na
podstawie atestów producenta i oględzin sprawdzających.
11 PRZEPISY ZWIĄZANE
11.1
Normy
N SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporaŜeniowa.
N SEP-E-002 Instalacje elektryczne w obiektach budowlanych.
N SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z
przewodami pełnoizolowanymi oraz z przewodami niepełnoizolowanymi.
PN-E-05100-1:1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z
przewodami roboczymi gołymi.
PN-EN 61773:2000 Elektroenergetyczne linie napowietrzne. Badanie fundamentów konstrukcji wsporczych.
PN-E 05115 Instalacje elektroenergetyczne prądu przemiennego o napięciu wyŜszym od 1kV.
11.2
Inne dokumenty
Przepisy budowy urządzeń elektrycznych. PBUE wyd. 1980r.
Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny
pracy przy wykonywaniu robót budowlano-montaŜowych i rozbiórkowych. Dz. U. Nr 13 z dnia 10.04.1972r.
Rozporządzenie Ministra Przemysłu z dnia 26.11.1990r. w sprawie warunków technicznych, jakim powinny
odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporaŜeniowej. Dz. U. Nr 81 z dnia
26.11.1990r.
Budowa elektroenergetycznych linii napowietrznych. Instrukcja bezpiecznej organizacji robót. PBE „Elbud” Kraków.
Instrukcja w sprawie zabezpieczenia przed korozja konstrukcji stalowych za pomocą pokryć malarskich - KOR-3A.
Ustawa o drogach publicznych z dnia 21.03.1985 r. Dz. U. Nr 14 z dnia 15.04.1985r.
Albumy napowietrznych linii elektroenergetycznych i stacji transformatorowych opracowane i rozpowszechniane
przez Biuro Studiów i Projektów Energetycznych „Energoprojekt” - Poznań lub Kraków.
8
