informacja o produkcie

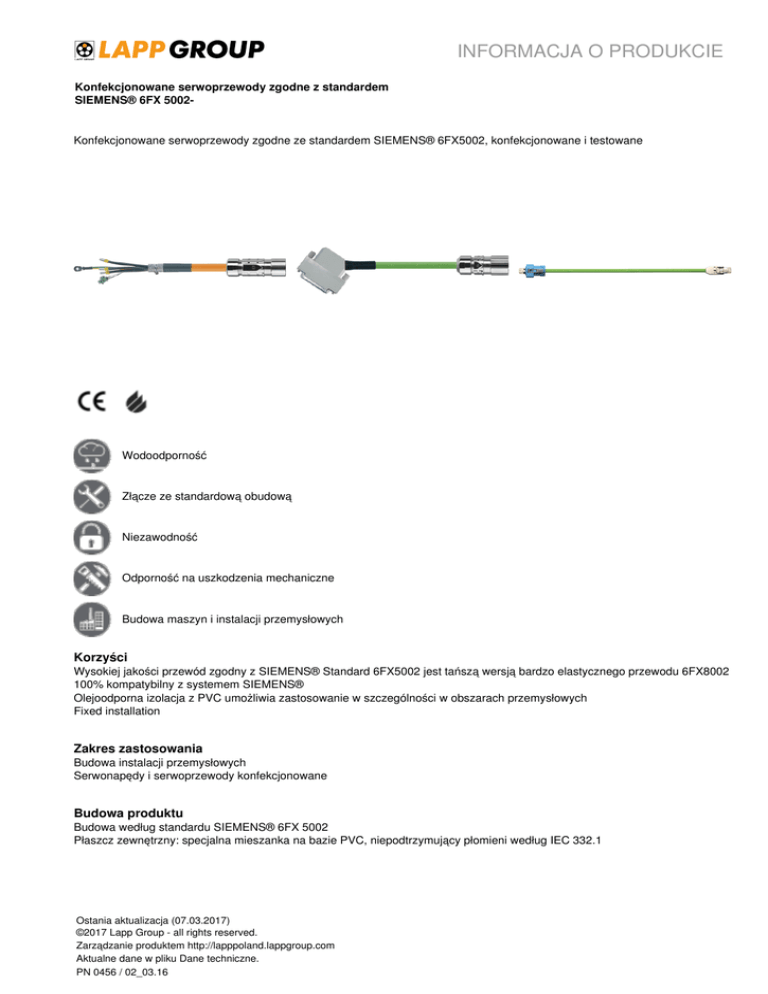

INFORMACJA O PRODUKCIE
Konfekcjonowane serwoprzewody zgodne z standardem
SIEMENS® 6FX 5002Konfekcjonowane serwoprzewody zgodne ze standardem SIEMENS® 6FX5002, konfekcjonowane i testowane
Wodoodporność
Złącze ze standardową obudową
Niezawodność
Odporność na uszkodzenia mechaniczne
Budowa maszyn i instalacji przemysłowych
Korzyści
Wysokiej jakości przewód zgodny z SIEMENS® Standard 6FX5002 jest tańszą wersją bardzo elastycznego przewodu 6FX8002
100% kompatybilny z systemem SIEMENS®
Olejoodporna izolacja z PVC umożliwia zastosowanie w szczególności w obszarach przemysłowych
Fixed installation
Zakres zastosowania
Budowa instalacji przemysłowych
Serwonapędy i serwoprzewody konfekcjonowane
Budowa produktu
Budowa według standardu SIEMENS® 6FX 5002
Płaszcz zewnętrzny: specjalna mieszanka na bazie PVC, niepodtrzymujący płomieni według IEC 332.1
Ostania aktualizacja (07.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
INFORMACJA O PRODUKCIE
Konfekcjonowane serwoprzewody zgodne z standardem
SIEMENS® 6FX 5002-
Uwaga
Maksymalna długość przewodów musi być zgodna z zaleceniami producentów napędów
Dane techniczne odpowiadają zastosowaniu przewodów
Budowa produktu
Więcej wykonań i długości na zapytanie
Dane techniczne
Klasyfikacja:
ETIM 5.0 Class-ID: EC000104
Opis klasy ETIM 5.0: Przewód sterowniczy
Certyfikaty:
Przewody zasilające: rejestracja VDE UL/CSA AWM Style 2570
Przewody sygnałowe: UL/CSA AWM Style 2502
Budowa żyły:
Linka z cienkich drucików z czystej miedzi zgodnie z VDE 0295,
klasa 6/IEC 60228, klasa 6
Minimalny promień gięcia:
Połączenie nieruchome: 5 x średnica zewnętrzna
Do połączeń ruchomych: 12 x zewnętrzna średnica
Napięcie nominalne:
Przewody sygnałowe: 30 V AC (IEC)30 V AC/DC (UL/CSA)
Przewody zasilające:
- Żyły zasilające:
1000 V (UL/CSA)
600/1000 V (IEC)
- Żyły sterownicze:
1000 V (UL/CSA)
30 V AC (IEC)
Zakres temperatury:
Połączenia nieruchome: od -20°C do +80°C
Połączenia ruchome: od 0°C do +60°C
Wskazówka
Wszystkie podane wartości dotyczące produktów są wartościami nominalnymi (o ile nie wskazano inaczej). Inne wartości, takie
jak np. tolerancje mogą być przedstawione na zamówienie (jeżeli są dostępne i przeznaczone do publikacji).
Nazwy produktów firmy Siemens (6FX5002/5008, 6FX7002/7008, 6FX8002/8008) są zarejestrowanymi znakami towarowymi
firmy Siemens AG i służą tylko do celów porównawczych. DESINA® jest zastrzeżoną marką Związku Niemieckich Fabryk
Obrabiarek
Numer katalogowy odnosi się do oryginalnych produktów firmy LAPP
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych
produktów.
* Podane ceny to ceny netto bez podatku VAT i dodatkowych opłat. Sprzedaż klientom biznesowym.
Ostania aktualizacja (07.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
Powered by TCPDF (www.tcpdf.org)
Długość [m]
Oznaczenie według
standardu SIEMENS®
Oznaczenie przewodu
według SIEMENS®
Indeks miedzi [kg/1000
sztuk]
Inne długości
Konfekcjonowane przewody do systemów transmisji sygnałów
74305559
10
6FX5002-2AD00-1BA0
6FX5008-1BD41
630
Inne odcinki na zapytanie
74305659
10
6FX5002-2AD04-1BA0
6FX5008-1BD41
630
Inne odcinki na zapytanie
74305859
10
6FX5002-2CA11-1BA0
6FX5008-1BD21
770
Inne odcinki na zapytanie
74306159
10
6FX5002-2CA34-1BA0
6FX5008-1BD51
690
Inne odcinki na zapytanie
74306659
10
6FX5002-2CF01-1BA0
6FX5008-1BD41
630
Inne odcinki na zapytanie
74307159
10
6FX5002-2EQ14-1BA0
6FX5008-1BD51
690
Inne odcinki na zapytanie
70430151
10
6FX5002-2DC20-1BA0
6FX2008-1DC00
370
Inne odcinki na zapytanie
74308259
10
6FX5002-5CA31-1BA0
6FX5008-1BB21
1320
Inne odcinki na zapytanie
74308559
10
6FX5002-5CA41-1BA0
6FX5008-1BB31
1950
Inne odcinki na zapytanie
74308659
10
6FX5002-5CA51-1BA0
6FX5008-1BB41
2800
Inne odcinki na zapytanie
70430004
10
6FX5002-5CS11-1BA0
6FX5008-1BB21
1940
Inne odcinki na zapytanie
74309159
10
6FX5002-5DA05-1BA0
6FX5008-1BA11
1430
Inne odcinki na zapytanie
74309960
10
6FX5002-5DA31-1BA0
6FX5008-1BA21
1940
Inne odcinki na zapytanie
74313361
10
6FX5002-5DA41-1BA0
6FX5008-1BA31
2720
Inne odcinki na zapytanie
74313661
10
6FX5002-5DA51-1BA0
6FX5008-1BA41
3510
Inne odcinki na zapytanie
Konfekcjonowane serwoprzewody zgodne z standardem
SIEMENS® 6FX 5002-
Ostania aktualizacja (07.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
INFORMACJA O PRODUKCIE
Powered by TCPDF (www.tcpdf.org)
Numer katalogowy
