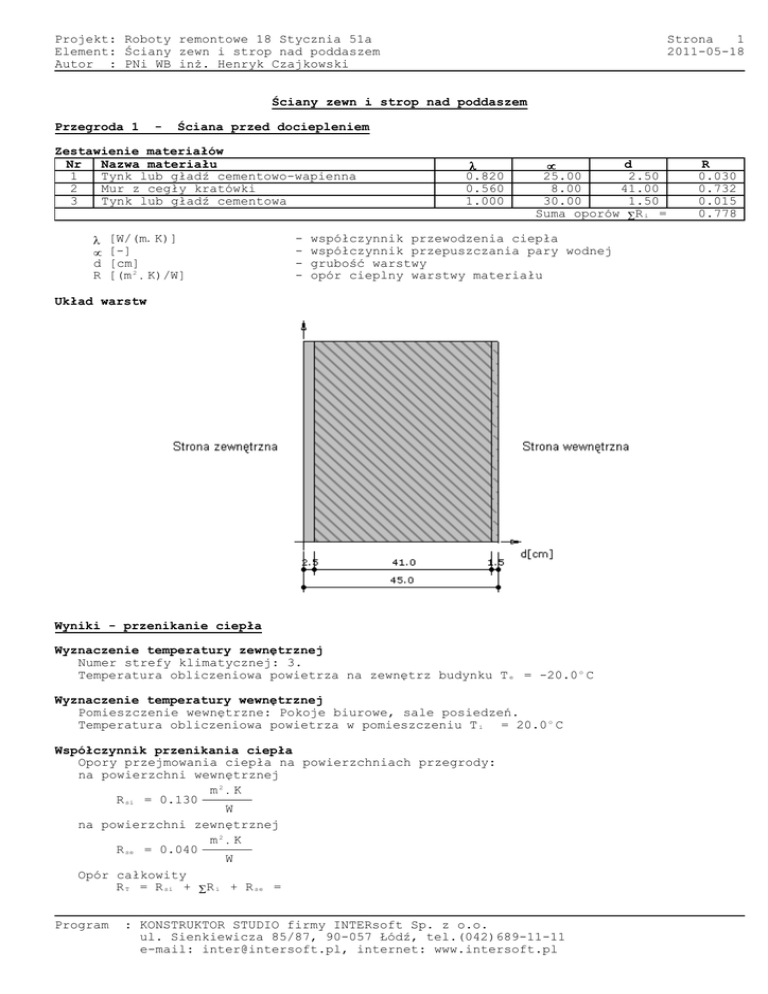

Obliczenia termiczne

Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Strona
1
2011-05-18
Ściany zewn i strop nad poddaszem
Przegroda 1
-
Ściana przed dociepleniem
Zestawienie materiałów
Nr
Nazwa materiału
1
Tynk lub gładź cementowo-wapienna
2
Mur z cegły kratówki
3
Tynk lub gładź cementowa
λ
µ
d
R
[W/(m⋅ K)]
[-]
[cm]
[(m 2 ⋅ K)/W]
-
λ
0.820
0.560
1.000
d
µ
25.00
2.50
8.00
41.00
30.00
1.50
Suma oporów ΣR i =
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 3.
Temperatura obliczeniowa powietrza na zewnętrz budynku T e = -20.0 o C
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje biurowe, sale posiedzeń.
Temperatura obliczeniowa powietrza w pomieszczeniu T i = 20.0 o C
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
m2 ⋅ K
R si = 0.130
W
na powierzchni zewnętrznej
m2 ⋅ K
R se = 0.040
W
Opór całkowity
R T = R si + ΣR i + R se =
Program
: KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o.
ul. Sienkiewicza 85/87, 90-057 Łódź, tel.(042)689-11-11
e-mail: [email protected], internet: www.intersoft.pl
R
0.030
0.732
0.015
0.778
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Strona
2
2011-05-18
= 0.130 + 0.030 + 0.732 + 0.015 + 0.040 =
m2 ⋅ K
= 0.948
W
R = R T = 0.948
m2 ⋅ K
W
Współczynnik przenikania ciepła przez przegrodę
1
W
U =
= 1.055
2
R
m ⋅K
U = 1.055 [W/m 2 ⋅ K]
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. - Licencja dla: PROJEKTOWANIE,NADZÓR INś.CZAJKOWSKI HENRYK
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Strona
3
2011-05-18
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi t pow = 14.51
Temperatura punktu rosy wynosi t s =
7.71
o
o
C
C
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
t s + 1 = 8.71 < t pow = 14.51
Przegroda 2
-
Ściana po dociepleniu
Zestawienie materiałów
Nr
Nazwa materiału
1
Tynk mineralny Ceresit CT 137 - ziarno
1,5 mm
2
Styropian(15-40)
3
Tynk lub gładź cementowo-wapienna
4
Mur z cegły kratówki
5
Tynk lub gładź cementowo-wapienna
λ
µ
d
R
[W/(m⋅ K)]
[-]
[cm]
[(m 2 ⋅ K)/W]
-
λ
1.000
0.040
0.820
0.560
0.820
µ
86.67
d
0.50
80.00
12.00
25.00
2.50
8.00
41.00
25.00
1.50
Suma oporów ΣR i =
R
0.005
3.000
0.030
0.732
0.018
3.786
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. - Licencja dla: PROJEKTOWANIE,NADZÓR INś.CZAJKOWSKI HENRYK
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Strona
4
2011-05-18
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 3.
Temperatura obliczeniowa powietrza na zewnętrz budynku T e = -20.0 o C
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje biurowe, sale posiedzeń.
Temperatura obliczeniowa powietrza w pomieszczeniu T i = 20.0 o C
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
m2 ⋅ K
R si = 0.130
W
na powierzchni zewnętrznej
m2 ⋅ K
R se = 0.040
W
Opór całkowity
R T = R si + ΣR i + R se =
= 0.130 + 0.005 + 3.000 + 0.030 + 0.732 + 0.018 + 0.040 =
m2 ⋅ K
= 3.956
W
R = R T = 3.956
m2 ⋅ K
W
Współczynnik przenikania ciepła przez przegrodę
1
W
U =
= 0.253
2
R
m ⋅K
U = 0.253 [W/m 2 ⋅ K]
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. - Licencja dla: PROJEKTOWANIE,NADZÓR INś.CZAJKOWSKI HENRYK
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Strona
5
2011-05-18
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi t pow = 18.69
Temperatura punktu rosy wynosi t s =
7.71
o
o
C
C
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
t s + 1 = 8.71 < t pow = 18.69
Przegroda 3
-
Strop istniejący nad poddaszem
Zestawienie materiałów
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. - Licencja dla: PROJEKTOWANIE,NADZÓR INś.CZAJKOWSKI HENRYK
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Nr
1
2
3
Nazwa materiału
Filce, maty i płyty z weł. min.(40-80)
Warstwa podstawowa
Tynk lub gładź cementowo-wapienna
λ
µ
d
R
[W/(m⋅ K)]
[-]
[cm]
[(m 2 ⋅ K)/W]
-
Strona
6
2011-05-18
λ
0.045
10.000
0.820
d
µ
1.30
10.00
1.00
10.00
25.00
1.50
Suma oporów ΣR i =
R
2.222
1.000
0.018
3.241
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 3.
Temperatura obliczeniowa powietrza na zewnętrz budynku T e = -20.0 o C
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje biurowe, sale posiedzeń.
Temperatura obliczeniowa powietrza w pomieszczeniu T i = 20.0 o C
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
m2 ⋅ K
R si = 0.130
W
na powierzchni zewnętrznej
m2 ⋅ K
R se = 0.040
W
Opór całkowity
R T = R si + ΣR i + R se =
= 0.130 + 2.222 + 1.000 + 0.018 + 0.040 =
m2 ⋅ K
= 3.411
W
R = R T = 3.411
m2 ⋅ K
W
Współczynnik przenikania ciepła przez przegrodę
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. - Licencja dla: PROJEKTOWANIE,NADZÓR INś.CZAJKOWSKI HENRYK
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
1
U =
R
Strona
7
2011-05-18
W
= 0.293
m ⋅K
2
U = 0.293 [W/m 2 ⋅ K]
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi t pow = 17.85
o
C
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. - Licencja dla: PROJEKTOWANIE,NADZÓR INś.CZAJKOWSKI HENRYK
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Temperatura punktu rosy wynosi t s =
7.71
o
Strona
8
2011-05-18
C
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
t s + 1 = 8.71 < t pow = 17.85
Przegroda 4
-
Strop po dociepleniu wełną 10 cm
Zestawienie materiałów
Nr
Nazwa materiału
1
Filce, maty i płyty z weł. min.(40-80)
2
Beton zwkł. z krusz. kam.(2200)
3
Tynk lub gładź cementowo-wapienna
λ
µ
d
R
[W/(m⋅ K)]
[-]
[cm]
[(m 2 ⋅ K)/W]
-
λ
0.045
1.300
0.820
d
µ
1.30
20.00
100.00
10.00
25.00
10.00
Suma oporów ΣR i =
R
4.444
0.077
0.122
4.643
współczynnik przewodzenia ciepła
współczynnik przepuszczania pary wodnej
grubość warstwy
opór cieplny warstwy materiału
Układ warstw
Wyniki - przenikanie ciepła
Wyznaczenie temperatury zewnętrznej
Numer strefy klimatycznej: 3.
Temperatura obliczeniowa powietrza na zewnętrz budynku T e = -20.0 o C
Wyznaczenie temperatury wewnętrznej
Pomieszczenie wewnętrzne: Pokoje biurowe, sale posiedzeń.
Temperatura obliczeniowa powietrza w pomieszczeniu T i = 20.0 o C
Współczynnik przenikania ciepła
Opory przejmowania ciepła na powierzchniach przegrody:
na powierzchni wewnętrznej
m2 ⋅ K
R si = 0.130
W
na powierzchni zewnętrznej
m2 ⋅ K
R se = 0.040
W
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. - Licencja dla: PROJEKTOWANIE,NADZÓR INś.CZAJKOWSKI HENRYK
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Strona
9
2011-05-18
Opór całkowity
R T = R si + ΣR i + R se =
= 0.130 + 4.444 + 0.077 + 0.122 + 0.040 =
m2 ⋅ K
= 4.813
W
R = R T = 4.813
m2 ⋅ K
W
Współczynnik przenikania ciepła przez przegrodę
1
W
U =
= 0.208
2
R
m ⋅K
U = 0.208 [W/m 2 ⋅ K]
Wykresy rozkładu temperatury i ciśnień pary wodnej dla najbardziej niekorzystnych
warunków pogodowych
Wykres rozkładu ciśnień na grubości przegrody
Wykres wykonano przy zachowaniu skali dla ekwiwalentnej grubości warstwy powietrza.
KONSTRUKTOR STUDIO firmy INTERsoft Sp. z o.o. - Licencja dla: PROJEKTOWANIE,NADZÓR INś.CZAJKOWSKI HENRYK
Projekt: Roboty remontowe 18 Stycznia 51a
Element: Ściany zewn i strop nad poddaszem
Autor : PNi WB inŜ. Henryk Czajkowski
Strona 10
2011-05-18
Wykres rozkładu temperatur na grubości przegrody
Wykres wykonano przy zachowaniu skali dla grubości warstw.
Temperatura powierzchni wewnętrznej wynosi t pow = 18.92
Temperatura punktu rosy wynosi t s =
7.71
o
o
C
C
Nie nastąpi wykroplenie pary wodnej na wewnętrznej powierzchni ściany
t s + 1 = 8.71 < t pow = 18.92
