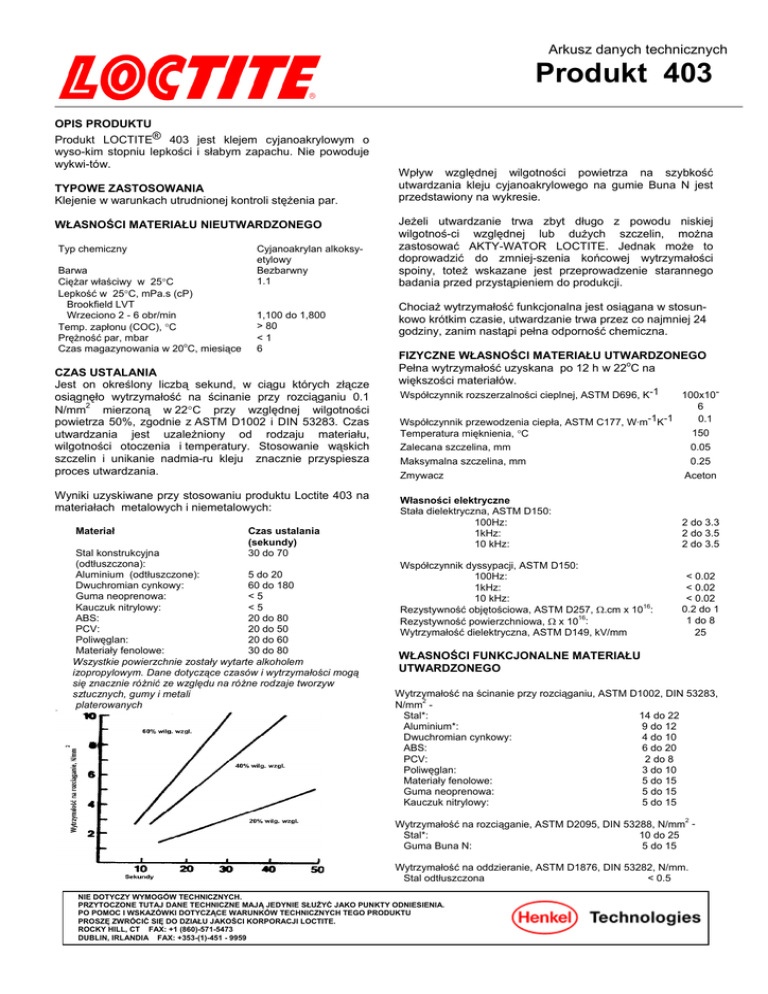

Karta techniczna

Arkusz danych technicznych
Produkt 403
OPIS PRODUKTU
Produkt LOCTITE® 403 jest klejem cyjanoakrylowym o
wyso-kim stopniu lepkości i słabym zapachu. Nie powoduje
wykwi-tów.
TYPOWE ZASTOSOWANIA
Klejenie w warunkach utrudnionej kontroli stężenia par.
WŁASNOŚCI MATERIAŁU NIEUTWARDZONEGO
Typ chemiczny
Barwa
Ciężar właściwy w 25°C
Lepkość w 25°C, mPa.s (cP)
Brookfield LVT
Wrzeciono 2 - 6 obr/min
Temp. zapłonu (COC), °C
Prężność par, mbar
o
Czas magazynowania w 20 C, miesiące
Cyjanoakrylan alkoksyetylowy
Bezbarwny
1.1
1,100 do 1,800
> 80
<1
6
CZAS USTALANIA
Jest on określony liczbą sekund, w ciągu których złącze
osiągnęło wytrzymałość na ścinanie przy rozciąganiu 0.1
N/mm2 mierzoną w 22°C przy względnej wilgotności
powietrza 50%, zgodnie z ASTM D1002 i DIN 53283. Czas
utwardzania jest uzależniony od rodzaju materiału,
wilgotności otoczenia i temperatury. Stosowanie wąskich
szczelin i unikanie nadmia-ru kleju znacznie przyspiesza
proces utwardzania.
Wyniki uzyskiwane przy stosowaniu produktu Loctite 403 na
materiałach metalowych i niemetalowych:
Materiał
Czas ustalania
(sekundy)
30 do 70
Stal konstrukcyjna
(odtłuszczona):
Aluminium (odtłuszczone):
5 do 20
Dwuchromian cynkowy:
60 do 180
Guma neoprenowa:
<5
Kauczuk nitrylowy:
<5
ABS:
20 do 80
PCV:
20 do 50
Poliwęglan:
20 do 60
Materiały fenolowe:
30 do 80
Wszystkie powierzchnie zostały wytarte alkoholem
izopropylowym. Dane dotyczące czasów i wytrzymałości mogą
się znacznie różnić ze względu na różne rodzaje tworzyw
sztucznych, gumy i metali
platerowanych
Wpływ względnej wilgotności powietrza na szybkość
utwardzania kleju cyjanoakrylowego na gumie Buna N jest
przedstawiony na wykresie.
Jeżeli utwardzanie trwa zbyt długo z powodu niskiej
wilgotnoś-ci względnej lub dużych szczelin, można
zastosować AKTY-WATOR LOCTITE. Jednak może to
doprowadzić do zmniej-szenia końcowej wytrzymałości
spoiny, toteż wskazane jest przeprowadzenie starannego
badania przed przystąpieniem do produkcji.
Chociaż wytrzymałość funkcjonalna jest osiągana w stosunkowo krótkim czasie, utwardzanie trwa przez co najmniej 24
godziny, zanim nastąpi pełna odporność chemiczna.
FIZYCZNE WŁASNOŚCI MATERIAŁU UTWARDZONEGO
o
Pełna wytrzymałość uzyskana po 12 h w 22 C na
większości materiałów.
Współczynnik rozszerzalności cieplnej, ASTM D696, K-1
100x106
-1
-1
0.1
Współczynnik przewodzenia ciepła, ASTM C177, W·m K
150
Temperatura mięknienia, °C
Zalecana szczelina, mm
0.05
Maksymalna szczelina, mm
0.25
Zmywacz
Aceton
Własności elektryczne
Stała dielektryczna, ASTM D150:
100Hz:
1kHz:
10 kHz:
2 do 3.3
2 do 3.5
2 do 3.5
Współczynnik dyssypacji, ASTM D150:
100Hz:
1kHz:
10 kHz:
16
Rezystywność objętościowa, ASTM D257, Ω.cm x 10 :
16
Rezystywność powierzchniowa, Ω x 10 :
Wytrzymałość dielektryczna, ASTM D149, kV/mm
< 0.02
< 0.02
< 0.02
0.2 do 1
1 do 8
25
WŁASNOŚCI FUNKCJONALNE MATERIAŁU
UTWARDZONEGO
Wytrzymałość na ścinanie przy rozciąganiu, ASTM D1002, DIN 53283,
2
N/mm Stal*:
14 do 22
Aluminium*:
9 do 12
Dwuchromian cynkowy:
4 do 10
ABS:
6 do 20
PCV:
2 do 8
Poliwęglan:
3 do 10
Materiały fenolowe:
5 do 15
Guma neoprenowa:
5 do 15
Kauczuk nitrylowy:
5 do 15
2
Wytrzymałość na rozciąganie, ASTM D2095, DIN 53288, N/mm Stal*:
10 do 25
Guma Buna N:
5 do 15
Wytrzymałość na oddzieranie, ASTM D1876, DIN 53282, N/mm.
Stal odtłuszczona
< 0.5
NIE DOTYCZY WYMOGÓW TECHNICZNYCH.
PRZYTOCZONE TUTAJ DANE TECHNICZNE MAJĄ JEDYNIE SŁUŻYĆ JAKO PUNKTY ODNIESIENIA.
PO POMOC I WSKAZÓWKI DOTYCZĄCE WARUNKÓW TECHNICZNYCH TEGO PRODUKTU
PROSZĘ ZWRÓCIĆ SIĘ DO DZIAŁU JAKOŚCI KORPORACJI LOCTITE.
ROCKY HILL, CT FAX: +1 (860)-571-5473
DUBLIN, IRLANDIA FAX: +353-(1)-451 - 9959
TDS Loctite®403
*Powierzchnia piaskowana.
W czasie stosowania kleju należy dobrze wietrzyć
pomieszcze-nie robocze. Względna wilgotność powietrza
powinna przekra-czać 55%, co maksymalnie podwyższy
komfort pracy.
Zakresy oparto na średniej wartości ±2 odchyłki
standardowej σ.
TYPOWA ODPORNOŚĆ NA ŚRODOWISKO
Wytrzymałość na temperaturę
Proces badania wytrzymałości:
Materiał:
Proces utwardzania
ASTM-D1002/DIN 53283
Śrutowana stal konstrukcyjna
1 tydzień w 22°C
Przypadkowy wyciek należy szybko spolimeryzować dużą
ilością wody albo zebrać wiórami lub trocinami. Nie należy
ścierać płynnego kleju szmatą ani ręcznikiem papierowym.
Dalsze informacje - patrz odnośny Arkusz Bezpieczeństwa.
Magazynowanie
Aby zachować jak najdłuższy okres przydatności produktu,
należy przechowywać go w oryginalnych pojemnikach
w chłodnym i suchym miejscu. Magazynowany w takich
warunkach nie otwarty materiał nie straci swych własności
przez przynajmniej sześć miesięcy.
Dla przedłużenia okresu przydatności wskazane jest
o
przecho-wywanie w temp. 5 C.
Temperatura w °C
Starzenie cieplne
Proces badania wytrzymałości:
Materiał:
Proces utwardzania
ASTM-D1002/DIN 53283
Śrutowana stal konstrukcyjna
1 tydzień w 22°C
ODPORNOŚĆ CHEMICZNA
Proces badania wytrzymałości:
Materiał:
Proces utwardzania
Medium
Wzgl. wilg. powietrza 95%
Wzgl. wilg. powietrza 95%
(poliwęglan)
Olej silnikowy
Etylina
Izopropanol
Etanol
Freon TA
1,1,1 trójchloroetan
ASTM-D1002/DIN 53283
Śrutowana stal konstrukcyjna
1 tydzień w 22°C
Temp.
40°C
40°C
40°C
22°C
22°C
22°C
22°C
22°C
% wytrzymałości
początkowej pozostałej
po:
100 h
500 h
1000 h
15
0
0
100
100
100
75
100
90
100
100
95
75
90
90
97
100
95
65
75
90
95
100
95
Uwaga
Materiał zawarty w niniejszym opracowaniu został
przygotowa-ny w oparciu o najlepszą wiedzę i służy jedynie
celom informa-cyjnym. Loctite nie ponosi odpowiedzialności
za wybraną przez użytkownika metodę lub sposób jej
zastosowania, a w konsek-wencji za uzyskane przez niego
rezultaty. Sprawą użytkownika jest także podjęcie
odpowiednich środków ostrożności, aby uniknąć ew. ryzyka
dla produkcji i osób, wiążącego się z użyt-kowaniem
produktu. Korporacja Loctite nie uwzględnia żad-nych
roszczeń związanych z uszkodzeniem, zniszczeniem produkcji czy utratą zysku. Stanowisko to wynika z faktu, że
Kor-poracja Loctite nie ma kontroli nad sposobami
korzystania z produktu przez poszczególnych użytkowników,
nie możemy zatem współuczestniczyć w konsekwencjach
ew. błędów czy niedopatrzeń. Opisane tutaj procesy nie
muszą być wyłącznie patentami lub licencjami Korporacji
Loctite. Radzimy, aby każ-dy użytkownik, przed
zastosowaniem produktu, przeprowadził własną próbę
posługując
się
przedstawionymi
tu
danymi
jako
przewodnikiem. Ten produkt może być objęty jednym lub
większą liczbą patentów lub opatentowanych aplikacji
amery-kańskich lub innych krajów.
INFORMACJA OGÓLNA
Środki ostrożności
Należy unikać zanieczyszczenia skóry i oczu. Delikatnie
pod-ważać sklejony naskórek tępym przedmiotem, najlepiej
po uprzednim namoczeniu w ciepłej wodzie mydlanej.
Stwardniały klej nie jest toksyczny, a odradzający się
naskórek sam go od-rzuci po kilku dniach. Jeżeli zostaną
sklejone powieki, należy płukać je ciepłą wodą, a następnie
zasięgnąć porady lekar-skiej.
Loctite jest zarejestrowanym znakiem towarowym Korporacji Loctite, Hartford, CT 06106
