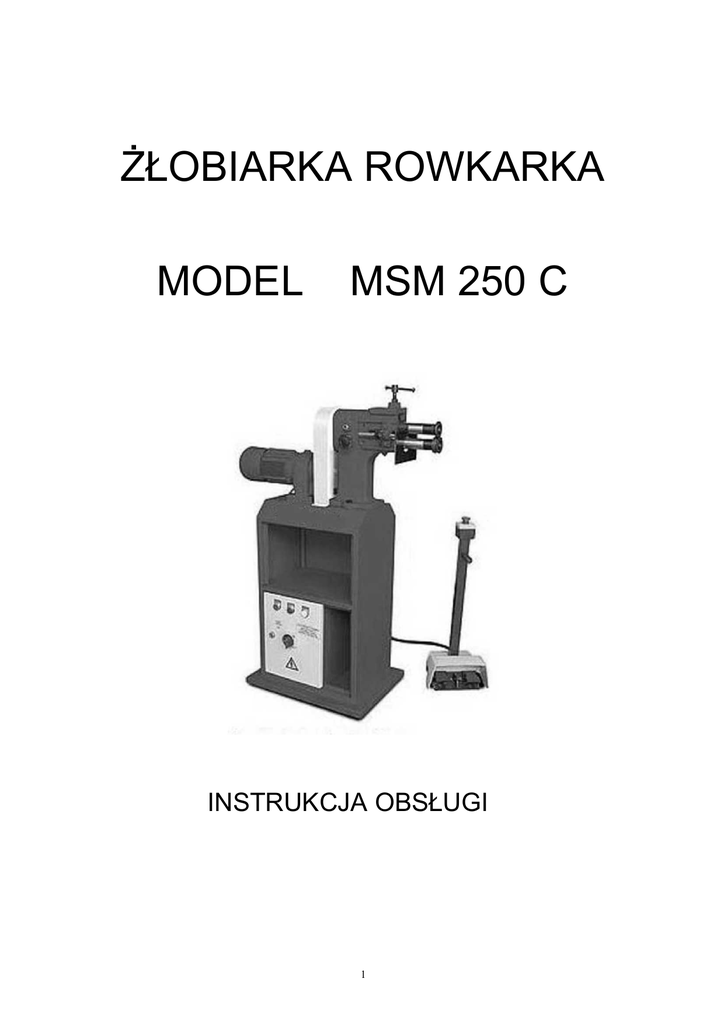

ŻŁOBIARKA ROWKARKA
MODEL
MSM 250 C
INSTRUKCJA OBSŁUGI
1
Spis Treści
I.Wygląd zewnętrzny maszyny....................................................
II.Specyfikacja...................................................................................
III.Ostrzeżenia................................................................................
IV.Części elektryczne..................................................................
V.Smarowanie i konserwacja.......................................................
VI.Rysunek rozstrzelony i lista części zamiennych.........................
VII. LISTA PAKOWA........................................................................
2
I. Wygląd zewnętrzny maszyny
3
II. Specyfikacja
1) maks. grubość blachy: 1.2mm
2) moc silnika: 0.75kW prędkość obrotowa: 1400obr/min
3) prędkość: 32obr/min
4) waga: 120kg
Funkcje i budowa:
1) Maszyna ta może być używana do wytwarzania rur okrągłych,
zawijania blachy i łączenia. Może sprasować blachę, w ten sposób
zwiększając sztywność rury lub blachy lub polepszając funkcję
łączenia. Maszyna jest łatwa w obsłudze.
2) Maszyna ta składa się z układu napędowego, części przekazującej
napęd, części roboczej, części regulacyjnej, podstawy, części
smarowej i konserwacyjnej.
Układ napędowy: silnik, reduktor obrotów
4
Część przekazująca napęd: przekładnia redukcyjna, duże koło
zębate, przekładnia zębata, wałek górny, wałek dolny.
Prędkość obrotowa górnego i dolnego wałka jest taka sama.
Część robocza: górny wałek, dolny wałek
Część regulacyjna:
1) Przednia i tylna kontrola dolnego wałka
2) Podnoszenie lub opuszczanie górnego wałka reguluje luz
pomiędzy nim a wałkiem dolnym, zależnie od grubości blachy.
3) Obrócenie dźwigni blokującej, przesunięcie wałka dolnego
w przód lub w tył, reguluje odległość pomiędzy blachą a górnym lub
dolnym wałkiem.
5
3 STANDARDOWE WAŁKI:
MANUFACTURE SHAPE :
DODATKOWE WAŁKI:
6
III. Ostrzeżenia:
Ogólne ostrzeżenia:
-Dla bezpieczeństwa, maszyna musi być ustawiona, używana
i serwisowana we właściwy sposób.
-Należy przeczytać, zrozumieć i postępować zgodnie z zaleceniami
w instrukcji i liście części dostarczonej razem z maszyną.
Podczas ustawiania maszyny:
-Nie używać maszyny w wilgotnych lub słabo oświetlonych miejscach.
-Zawsze upewnić się, że maszyna jest bezpiecznie umocowana do
podłoża.
-Osłony maszyny powinny być zawsze na swoich miejscach.
-Przełącznik uruchamiający maszynę zawsze ustawiać w pozycji „OFF”
(WYŁ) przed jej podłączeniem do zasilania.
1. Zawsze nosić okulary ochronne podczas używania maszyny.
2. Nosić właściwe ubranie. Żadnych luźnych ubrań ani biżuterii, które
mogą dostać się między części ruchome maszyny. Zaleca się noszenie
obuwia na gumowej podeszwie w celu jak najlepszego oparcia.
3. Nigdy nie zostawiać maszyny uruchomionej bez nadzoru. Za każdym
razem gdy nie jest ona użytkowana należy ją wyłączać.
4. Nigdy nie zmiatać wiórów podczas pracy maszyny.
5. Miejsce pracy utrzymywać w czystości. Bałagan sprzyja wypadkom.
6. Używać wyłącznie zalecanego osprzętu i posługiwać się nim zgodnie
z zaleceniami producenta.
7
7. Goście powinnni przebywać w bezpiecznej odległości od miejsca pracy.
Warsztat należy zabezpieczać używając kłódek, wyłączników głównych,
zabierając kluczyki uruchamiające.
IV.Części elektryczne
Zasada kontrolowania uruchamiania/zatrzymywania: po nadepnięciu
na pedał nożny, silnik zacznie napędzać wałek; po zejściu z pedału, maszyna
się zatrzyma.
SCHEMAT ELEKTRYCZNY:
8
Komponenty elektroniczne:
Nr
1
2
3
4
5
NAZWA
SILNIK GŁÓWNY
WYŁĄCZNIK GŁÓWNY
STYCZNIK
PRZEKAŹNIK CIEPŁA
PRZERYWACZ
KOD
M
SA
KM
FR
QF
6
7
TRANSFORMATOR
ZATRZYMANIE
AWARYJNE
PRZEŁĄCZNIK
URUCHAMIAJĄCY
PRZEŁĄCZNIK
ZATRZYMANIA
LAMPA
PRZEKAŹNIK
PRZEŁĄCZNIK
PEDAŁOWY
TC
TA
TYP I SPECYFIKACJA
400V,50HZ,3PH
JDF11-25
CN-6 AC24V
RHN-5M 2.4-3.6A
DZ47-63 1P 1A 2P
2A
JBK5-60VA 230/24V 50/60HZ
XB2+BX542
SB1
LA800E-EFL3161 AC24V
SB2
LA800E-EFL4261 AC24V
EL
KA
JK1
XB2-BVB3C AC24V
HH52P-FL
SFMS-1
8
9
10
11
12
9
ILOŚĆ
2
V. Smarowanie i konserwacja
Ten rodzaj maszyny wymaga smarowania. Przy każdym użyciu należy
smarować olejem zgodnie z punktami A i B na rysunku poniżej.
1. Co tydzień należy smarować olejem części, które tego wymagają.
2. Co miesiąc należy sprawdzać połączenia elektryczne i uziemienie.
3. Przed każdym użyciem należy sprawdzić powierzchnię rolki, jeśli jest
pęknięta należy ją wymienić.
4. Miejsce pracy i jego otoczenie należy utrzymywać w czystości.
10
VI. Rysunek rozstrzelony
11
Nr Serii
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Opis
Podstawa
Ilość Nr Serii
1
35
Opis
Rękojeść
gwiazdowa
M10X20
Śruba M10X30
Gniazdo wałka
Osłona
Dolny wał
Śruba
Silnik
Reduktor
Podkładka 12
Śruba M12X65
Osłona
zabezpieczająca
Śruba M6X12
1
1
4
4
1
36
37
38
39
40
4
41
Podkładka 6
Śruba M12X50
Podkładka 12
Wspornik
Podkładka 12
Śruba M12
Pokrywa skrzynki
elektrycznej
Tablica rozdzielcza
Przełącznik pedałowy
Dolna tuleja
Sprawdzian
szczękowy
Śruba M6X20
Śruba M8X30
Śruba M 8
Wałek regulacyjny
Uchwyt
Śruba M12
Gałka uchwytu M10
Uchwyt
Smarownica
kapturowa 8
Wałek gwintowany
Śruba M16
Klin płaski 6X40
Górny wał
Klin płaski 6X45
Tuleja
Osłona
4
4
4
1
8
8
1
42
43
44
45
46
47
48
Uchwyt regulacyjny
M12X32
Korpus
Dolna tuleja
Klin płaski 6X80
Śruba M8X30
Podkładka 8
Osłona
Koło zębate
1
1
1
1
49
50
51
52
Pierścień 26
Duże koło zębate
Dolne koło zębate
Górne koło zębate
2
1
1
1
1
2
2
1
1
1
1
1
1
2
2
1
Ilość
2
4
2
2
1
1
1
VII. LISTA PAKOWA
Nr serii
01
02
03
04
05
Model
ETB12
Opis
ŻŁOBIARKA ROWKARKA
Rolki
Klucz maszynowy
Smarownica kapturowa
INSTRUKCJA OBSŁUGI
Ilość
Oznaczenie
1
4 zestawy
1
1
1
Uwaga: Niniejsza instrukcja służy tylko do celów informacyjnych. Ze względu na ciągłe doskonalenie
maszyny, zmiany mogą być dokonywane w dowolnym momencie bez obowiązku wcześniejszego
powiadomienia. Należy również sprawdzać napięcie lokalne podczas obsługi tego urządzenia
elektrycznego.
