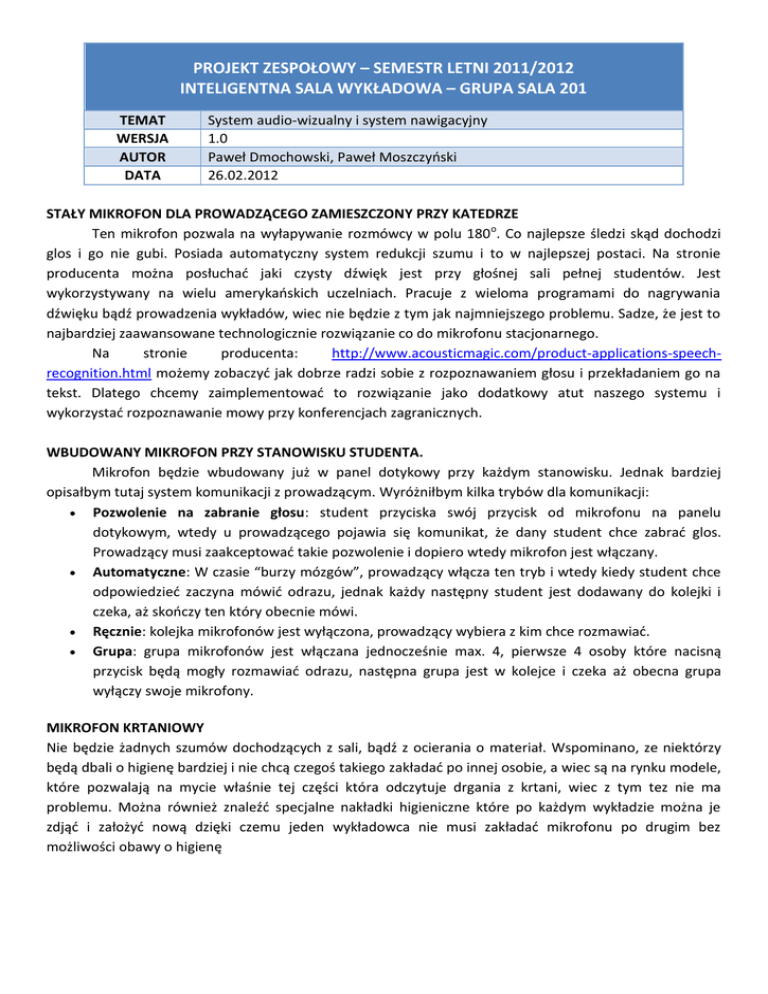

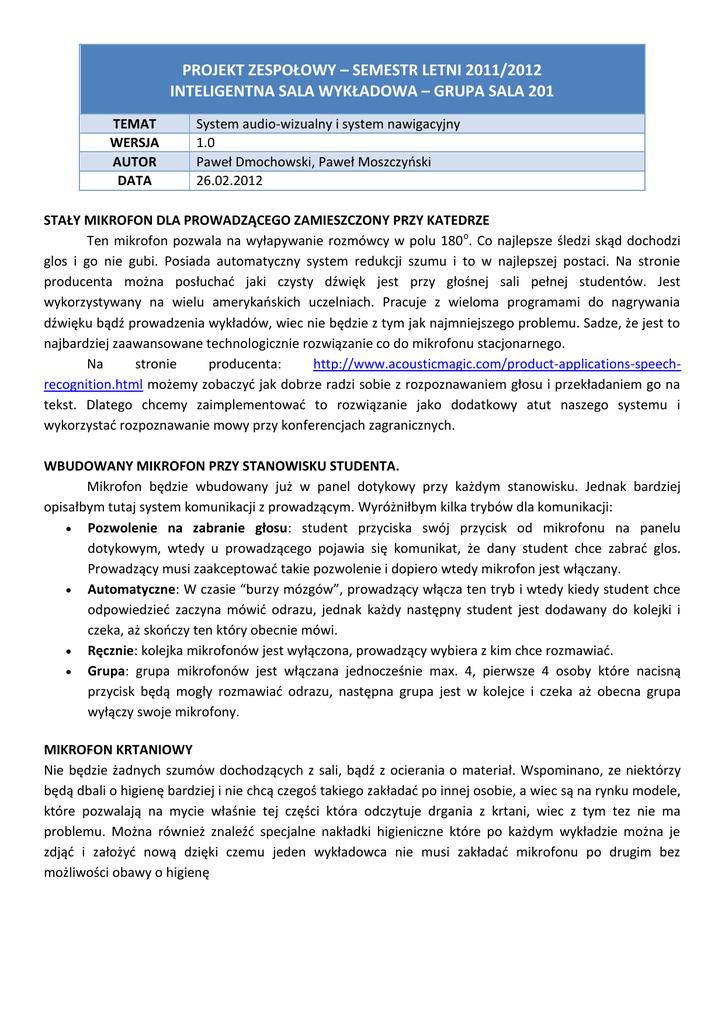

PROJEKT ZESPOŁOWY – SEMESTR LETNI 2011/2012
INTELIGENTNA SALA WYKŁADOWA – GRUPA SALA 201
TEMAT
WERSJA
AUTOR
DATA
System audio-wizualny i system nawigacyjny
1.0
Paweł Dmochowski, Paweł Moszczyoski
26.02.2012
STAŁY MIKROFON DLA PROWADZĄCEGO ZAMIESZCZONY PRZY KATEDRZE
Ten mikrofon pozwala na wyłapywanie rozmówcy w polu 180 o. Co najlepsze śledzi skąd dochodzi
glos i go nie gubi. Posiada automatyczny system redukcji szumu i to w najlepszej postaci. Na stronie
producenta można posłuchad jaki czysty dźwięk jest przy głośnej sali pełnej studentów. Jest
wykorzystywany na wielu amerykaoskich uczelniach. Pracuje z wieloma programami do nagrywania
dźwięku bądź prowadzenia wykładów, wiec nie będzie z tym jak najmniejszego problemu. Sadze, że jest to
najbardziej zaawansowane technologicznie rozwiązanie co do mikrofonu stacjonarnego.
Na
stronie
producenta:
http://www.acousticmagic.com/product-applications-speechrecognition.html możemy zobaczyd jak dobrze radzi sobie z rozpoznawaniem głosu i przekładaniem go na
tekst. Dlatego chcemy zaimplementowad to rozwiązanie jako dodatkowy atut naszego systemu i
wykorzystad rozpoznawanie mowy przy konferencjach zagranicznych.
WBUDOWANY MIKROFON PRZY STANOWISKU STUDENTA.
Mikrofon będzie wbudowany już w panel dotykowy przy każdym stanowisku. Jednak bardziej
opisałbym tutaj system komunikacji z prowadzącym. Wyróżniłbym kilka trybów dla komunikacji:
 Pozwolenie na zabranie głosu: student przyciska swój przycisk od mikrofonu na panelu
dotykowym, wtedy u prowadzącego pojawia się komunikat, że dany student chce zabrad glos.
Prowadzący musi zaakceptowad takie pozwolenie i dopiero wtedy mikrofon jest włączany.
 Automatyczne: W czasie “burzy mózgów”, prowadzący włącza ten tryb i wtedy kiedy student chce
odpowiedzied zaczyna mówid odrazu, jednak każdy następny student jest dodawany do kolejki i
czeka, aż skooczy ten który obecnie mówi.
 Ręcznie: kolejka mikrofonów jest wyłączona, prowadzący wybiera z kim chce rozmawiad.
 Grupa: grupa mikrofonów jest włączana jednocześnie max. 4, pierwsze 4 osoby które nacisną
przycisk będą mogły rozmawiad odrazu, następna grupa jest w kolejce i czeka aż obecna grupa
wyłączy swoje mikrofony.
MIKROFON KRTANIOWY
Nie będzie żadnych szumów dochodzących z sali, bądź z ocierania o materiał. Wspominano, ze niektórzy
będą dbali o higienę bardziej i nie chcą czegoś takiego zakładad po innej osobie, a wiec są na rynku modele,
które pozwalają na mycie właśnie tej części która odczytuje drgania z krtani, wiec z tym tez nie ma
problemu. Można również znaleźd specjalne nakładki higieniczne które po każdym wykładzie można je
zdjąd i założyd nową dzięki czemu jeden wykładowca nie musi zakładad mikrofonu po drugim bez
możliwości obawy o higienę
SYSTEM NAWIGACYJNY
Sterowanie wszystkimi systemami dostępnymi na sali z panelu prowadzącego
Wizualizacja stanu wszystkich czujników i odczytów na Sali
Najbardziej zaawansowany system jaki znalazłem, ma trochę zastosowao na które wpadliśmy:
 Dwie możliwości startu:
 Rozpoczęcie prezentacji
 Po naciśnięciu przycisku, opuszcza się ekran dla projektora
 Następuje uruchomienie projektora
 Poziomy głosu oraz mikrofony się kalibrują
 Uruchamiane są panele dotykowe które wyświetlają już pierwszy slajd z wykładu
 Rozpoczęcie wideo konferencji
 Uruchamiany jest system dla wideo konferencji
 Wybór źródła obrazu:
 Możliwośd podłączenia komputera
 Obraz ze skanera
 Obraz z odtwarzacza Blu-Ray bądź DVD
 Wybór przesyłania obrazu (lewy/prawy ekran)
 Zarządzanie mikrofonami
 Zarządzanie oświetleniem
 Skanowanie legitymacji
 Zarządzanie klimatyzacją i ogrzewaniem
PANEL DOTYKOWY
Hitachi T-19WX
 19-calowy ekran LCD;
 Rozdzielczośd WXGA+ (1440 x 900) dla doskonałego przedstawiania kolorów i szczegółów;
 Płaski ekran zapewnia intuicyjną i dokładną obsługę;
 Rozpoznawanie pisma ręcznego;
 Szeroki wybór atramentów do pisania;
 Wyjście sygnału pozwala na komfortowe podłączenie projektora multimedialnego lub dalszych
ekranów;
 Pióro bezprzewodowe;
 Import plików Microsoft Office;
 Eksport notatek do różnych formatów plików;
 Listwa funkcyjna z ikonami pozwala na szybką zmianę pomiędzy uruchomionymi aplikacjami;
 Umożliwia szybkie odtwarzanie materiałów multimedialnych i wprowadzanie notatek i spostrzeżeo
do prezentowanych materiałów;
 Możliwośd pełnej integracji z inteligentną tablicą za pomocą oprogramowania StarBoard 9.0.
TABLICA INTERAKTYWNA HITACHI FX DUO
Główne zalety:
 Intensywna eksploatacja dzięki wytrzymałej powierzchni gwarantującej długą żywotnośd
urządzenia;
 Możliwośd pisania palcem oraz piórem interaktywnym;





Możliwośd równoczesnej pracy dwóch osób;
Guziki skrótowe umieszczone po obu stronach tablicy;
Specjalna antyodblaskowa powierzchnia tablicy idealna do projekcji;
Oprogramowanie starboard zawierające ponad 5000 clipartów, a także plików flash;
Oprogramowanie starboard umożliwia również pełna integrację z innymi urządzeniami
multimedialnymi jak np. Panel dotykowy;
 Bezpłatna aktualizacja oprogramowania;
 Rozpoznawanie pisma, w tym polskie znaki fonetyczne.
Do tablicy interaktywnej możemy również dodad przenośny panel Hitachi WT-1 dla prowadzącego dzięki
któremu, prowadzący będzie mógł pisad na tablicy interaktywnej nie zasłaniając przy tym studentom.
Główne zalety:
 import plików Microsoft Office;
 rozpoznawanie pisma ręcznego;
 eksport notatek do różnych formatów plików;
 dodatkowe materiały dla nauczyciela;
 pełna integracja z tablicą oraz panelami dotykowymi za pomocą oprogramowania StarBoard.
PROJEKTOR MULTIMEDIALNY
Projektor multimedialny który wybraliśmy to ProjectionDesign (model F32 1080p), jest to obecnie
jeden z najlepszych projektorów który jest dostępny na rynku, projektory tej firmy są używane chociażby w
toruoskim planetarium.
Główne zalety:
 Wyświetlanie obrazu w jakości Full HD (1920x1080);
 Możliwośd regulacji ostrości za pomocą komputera;
 Posiada dwie lampy co umożliwia wyświetlanie dwóch różnych obrazów w tym samym czasie;
 Możliwośd dużego przybliżenia obrazu.
WIDEOKONFERENCJA
LifeSize Room 220
Zalety systemu:
 System przygotowany specjalnie pod duże sale konferencyjne lub sale wykładowe;
 Umożliwia uzyskiwanie połączeo wideo z udziałem wielu uczestników dzięki użyciu wbudowanego
mostka wielopunktowego Full HD lub HD;
 Wideoterminale LifeSize Room prezentują obraz wielu uczestników z wykorzystaniem
jednoczesnego podglądu użytkowników oraz w sposób automatyczny przełączają obraz między
uczestnikami (tryb przełączania głosem);
 Możliwośd prowadzenia wideokonferencji w jakości Full HD.
PANEL NA ZŁĄCZA + BLUETOOTH
Byłby to zwyczajny panel w którym znajdzie się możliwośd podłączenia pamięci zewnętrznej USB
oraz słuchawki (które będzie można podłączyd zarówno przez kabel jaki i bezprzewodowo za pomocą
modułu USB) dzięki czemu studenci którzy będą chcieli skupid się na wykładzie założą słuchawki które będą
zintegrowane z mikrofonem prowadzącego i słuchad wykładu.
