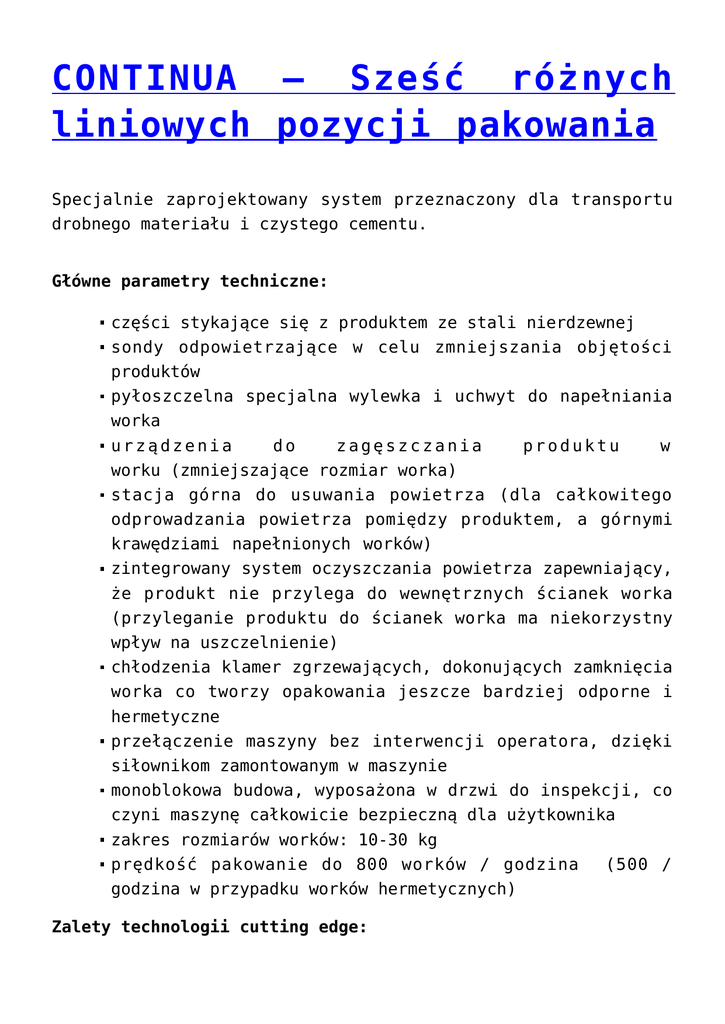

CONTINUA - Sześć różnych liniowych pozycji pakowania,Aplikator
CONTINUA – Sześć różnych liniowych pozycji pakowania Specjalnie zaprojektowany system przeznaczony dla transportu drobnego materiału i czystego cementu. Główne parametry techniczne: części stykające się z produktem ze stali nierdzewnej sondy odpowietrzające w celu zmniejszania objętości produktów pyłoszczelna specjalna wylewka i uchwyt do napełniania worka urządzenia do zagęszczania produktu w worku (zmniejszające rozmiar worka) stacja górna do usuwania powietrza (dla całkowitego odprowadzania powietrza pomiędzy produktem, a górnymi krawędziami napełnionych worków) zintegrowany system oczyszczania powietrza zapewniający, że produkt nie przylega do wewnętrznych ścianek worka (przyleganie produktu do ścianek worka ma niekorzystny wpływ na uszczelnienie) chłodzenia klamer zgrzewających, dokonujących zamknięcia worka co tworzy opakowania jeszcze bardziej odporne i hermetyczne przełączenie maszyny bez interwencji operatora, dzięki siłownikom zamontowanym w maszynie monoblokowa budowa, wyposażona w drzwi do inspekcji, co czyni maszynę całkowicie bezpieczną dla użytkownika zakres rozmiarów worków: 10-30 kg prędkość pakowanie do 800 worków / godzina godzina w przypadku worków hermetycznych) Zalety technologii cutting edge: (500 / hermetycznie zamknięte i kompaktowe worki wykonane ze zwykłego polietylenu (PE) bezpyłowe środowisko wysoka dokładność ważonych produktów z podwójnymi przenośnikami ślimakowymi podającymi towar na wagę mechaniezm ważenia wyposażony w system automatycznego oczyszczania z wykorzystaniem dysz powietrza oraz drzwi pneumatycznie napędzane. Podajniki ślimakowe z systemem reweresyjnym w celu wyrzucania resztek produktu do małego pojemnika Wyślij zapytanie produktu Imię i nazwisko (wymagane) Adres email (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej dotyczące tego Wyślij Aplikator ZIP (wielokrotne zamykanie/otwieranie) do zwykłych worków foliowych. Najnowsze rozwiązanie skierowane do firm chcących zredukować koszty pakowania, jednocześnie zwiększając jego elastyczność. Oferujemy swoim klientom opatentowany, zintegrowany, aplikator wielokrotnego zamykania zip i uchwytów dla zwykłych plastikowych toreb bez konieczności zakupu drogich, wstępnie uformowanych worków ZIP lub worków z uchwytami. Opatentowane urządzenie zgrzewające do otworu worka (pobieranego ze szpuli) zamykanie typu ZIP. Maszynę daje się oczywiście, tak zaprogramować, że dodaje do worka zamykanie ZIP tylko jeżeli jest do wymagane. Ten nowy system zmienia zwykły worek w worek z zamkiem wielokrotnego otwierania i zamykania, a wszystko to odbywa się za pomocą jednego przycisku. Funkcja przy określonych wymaganiach potrafi bardzo szybko się zwrócić i znacząco zredukować koszty pakowania w dłuższej perspektywie. Aplikator ZIP może również pracować z maszyną FFS Continua która produkuje worki ze zwykłej folii pobieranej ze szpuli. Rozwiązanie to daje ekstremalnie długi proces produkcji pomiędzy wymianami szpuli i jest najtańsze jeżeli chodzi o koszt opakowań. Kolejnym atutem maszyny Continua™ FFS jest możliwość produkcji ze zwykłej folii pobieranej ze szpuli worków typu quad seal i stabilo. Systemy te (FFS) zapewniają możliwość tworzenia z taniej folii PE pobieranej ze szpuli praktycznie każdy rodzaj worków. Wyślij zapytanie produktu dotyczące tego Imię i nazwisko (wymagane) Adres email (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij System pakujący FFS Continua Maszyna zaprojektowana do nagazowanych, fluidowych, proszkowych i/lub produktów agresywnych. Posiada trzy stacje robocze: jedna w celu utworzenia dna worka i cięcia folii do pożądanej długości, drugiej do napełniania i trzeciej do uszczelnienia górnej krawędzi worka. Nasi inżynierowie opracowanie specjalne techniczne rozwiązania zarówno mechaniczne jak i elektroniczne w celu uzyskania jak najwyższej wydajności przez maszynę. Fazy operacji maszyny i zmiany parametrów odbywają się za pomocą sterownika PLC. Dokonywane zmiany trwają bardzo krótko, bez jakiejkolwiek interwencji operatora dzięki specjalnym siłownikom. Monoblokowa budowa urządzenia które wyposażone jest w drzwi inspekcyjne powoduje, że maszyna jest bardzo bezpieczna dla operatora. Specyfikacja poszczególnych modeli techniczna Continua 600 Wydajność 600 opakowań/godzina Średnica szpuli 1500 mm Waga opakowań od 10 do 50 kg Długość opakowań min 320 maks 420 mm min 280 z uchwytem Głębokość fałdy bocznej min 40 maks 90 mm Grubość folii 80-250 µm Zasilanie 380 V- 50 Hz Moc 13 kW Zużycie skompresowanego powietrza 100 Nl/cykl Poziom zabezpieczenia IP 55 System samodiagnostyki Izolacja akustyczna Część kontaktu z produktem wykonane ze stali nierdzewnej Continua 900 Wydajność 900 opakowań/godzina Średnica szpuli 1500 mm Waga opakowań od 10 do 50 kg Długość opakowań min 550 maks 1000 mm Szerokość opakowań min 320 maks 420 mm min 280 z uchwytem Głębokość fałdy bocznej min 40 max 90 mm Grubość folii 80-250 µm Zasilanie 380 V- 50 Hz Moc 16 kW Zużycie skompresowanego powietrza 80 Nl/cykl Poziom zabezpieczenia IP 55 System samodiagnostyki Izolacja akustyczna Część kontaktu z produktem wykonane ze stali nierdzewnej Continua 1200 Wydajność 1200 opakowań/godzina Średnica szpuli 1500 mm Waga opakowań od 10 do 50 kg Długość opakowań min 550 maks 1000 mm Szerokość opakowań min 320 maks 420 mm min 280 z uchwytem Głębokość fałdy bocznej min 40 max 90 mm Grubość folii 80-250 µm Zasilanie 380 V- 50 Hz Moc 18 kW Zużycie skompresowanego powietrza 110 Nl/cykl Poziom zabezpieczenia IP 55 System samodiagnostyki Izolacja akustyczna Część kontaktu z produktem wykonane ze stali nierdzewnej Continua 1600 Wydajność 1600 opakowań/godzina Średnica szpuli 1500 mm Waga opakowań od 10 do 50 kg Długość opakowań min 550 maks 1000 mm Szerokość opakowań min 320 maks 420 mm min 280 z uchwytem Głębokość fałdy bocznej min 40 maks 90 mm Grubość folii 80-250 µm Zasilanie 380 V- 50 Hz Moc 18 kW Zużycie skompresowanego powietrza 110 Nl/cykl Poziom zabezpieczenia IP 55 System samodiagnostyki Izolacja akustyczna Część kontaktu z produktem wykonane ze stali nierdzewnej Continua 1800 Wydajność 1800 opakowań/godzina Średnica szpuli 1500 mm Waga opakowań od 4 do 50 kg Długość opakowań min 550 maks 1000 mm Szerokość opakowań min 320 maks 420 mm min 280 z uchwytem Głębokość fałdy bocznej min 40 max 90 mm Grubość folii 80-250 µm Zasilanie 380 V- 50 Hz Moc 18 kW Zużycie skompresowanego powietrza 110 Nl/cykl Poziom zabezpieczenia IP 55 System samodiagnostyki Izolacja akustyczna Część kontaktu z produktem wykonane ze stali nierdzewnej OPCJE system wspomagania przy wymianie szpuli drukowanie alfanumeryczne na jednej lub dwóch stronach pobieranej ze szpuli folii 45°- zgrzewnie dla narożników u dołu i góry dla worków z fałdą wewnętrzną sondy odpowietrzające do redukcji fluidyzacji produktu sondy do eliminacji zgrzaniem worka powietrza urządzenie do dodawania zamknięciem otworu worka gazu pomiędzy otworem obojętnego a przed urządzenie do czyszczenia miejsca zgrzewu worka przy pakowaniu produktów sypkich możliwość wykonania nierdzewnej maszyny całkowicie ze stali urządzenie do ponownego otwarcia i czyszczenia górnej krawędzi torby dla produktów, które mogłyby stworzyć bariery uszczelniające urządzenie do tworzenia ładny bocznej z płaskiej folii pobieranej z rolkizwiększenie bezpieczeństwa do IP 65 możliwość dodawania uchwytu w czasie formowania opakowania Dust-proofing cushions on the bag-holder. Device for sealing a strip over the bag mouth. Possibility of making the handle during the bag-forming phase. Possibility of handling reels with a preformed handle Painting of the structure with a cycle to meet the needs imposed by the products to be handled Base for moving the machine (in manual or motorized), in order to use it with several outlets (silos) and work with products that have different characteristics. Uwaga: informacje podane w tabeli są orientacyjne i ściśle zależy od specyfiki każdej maszyny. Wyślij zapytanie produktu Imię i nazwisko (wymagane) Adres email (wymagane) dotyczące tego Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij Maszyna pakująca FFS-E Urządzenie to zostało zaprojektowane, aby osiągnąć bardzo wysoką wydajność. W zależności od właściwości produktu przepustowości FFS-E może osiągać ponad 2000 worków / godzinę. Maszyna wyposażona jest w trzy stacje operacyjne. Jedna do formowania dna worka i odcinania folii do wymaganej długości, druga do napełniania i trzecia do zgrzewania na gorąco. Specjalnie zaprojektowane przez naszą firmę rozwiązania techniczne, zarówno na poziomie mechanicznym i elektrycznym, pozwalają maszynie osiągać bardzo wysoką wydajność. Fazy działania, zmiany parametrów oraz funkcji odbywają się za pomocą sterownika PLC. Zmiana formatu opakowania przeznaczona dla różnych produktów, dzięki zainstalowanym siłownikom odbywa się w bardzo krótkim czasie bez żadnej interwencji operatora. Dzięki niewielkim rozmiarom, maszyna do pakowania FFS-E, może być dopasowana w każdym firmie produkcyjnej. Urządzenie jest monoblokowe urządzenia i jest otwierane od dołu, dzięki takiemu rozwiązaniu czyszczenie oraz inspekcje odbywają się w bardzo komfortowych warunkach. Drzwi inspekcyjne zapewniają również maksimum bezpieczeństwa dla operatora. Specyfikacja techniczna Wydajność 2000 opakowań/godznia Średnica szpuli (maks) 1500 mm Waga opakowań od 4 do 50 kg Długość opakowań min 550 maks 1000 mm min 320 maks 420 mm Szerokość opakowania min 280 z uchwytem przy worku Głębokość fałdy bocznej min 40 maks 90 mm Grubość folii 80-250 µm Zasilanie 380 V- 50 Hz Moc 18 kW Konsumpcja skompresowanego powietrza 110 Nl/cycle Poziom bezpieczeństwa IP 55 System samodiagnosyki Izolacja akustyczna Część kontaktu z produktem wykonane ze stali nierdzewnej OPCJE system wspomagania przy wymianie szpuli mikroperforacja dla eliminacji powietrza wewnątrz worka sondy odpowietrzające do eliminacji powietrza wewnątrz worka 45°- zgrzewnie dla narożników u dołu i góry dla worków z fałdą wewnętrzną urządzenie Device to translate the machine under multiple feeding points (silos) i pracy z różnymi typami produktów zwiększenie bezpieczeństwa do IP 65 drukowanie alfanumeryczne na jednej lub dwóch stronach pobieranej ze szpuli folii urządzenie dziurkujące do tworzenia uchwytów podczas etapu formowania torby urządzenie do tworzenia fałd w opakowaniu pobieranym ze szpuli odpowietrzanie zapakowanego produktu przez sondy możliwość wykonania maszyny całkowicie ze stali nierdzewnej Structure painting with epoxy cycle Uwaga: informacje podane w tabeli są orientacyjne i ściśle zależne od specyfiki każdej maszyny. Wyślij zapytanie produktu dotyczące tego Imię i nazwisko (wymagane) Adres email (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij Maszyna pakująca FFS Forza 2600 Specjalnie stworzony dla przemysłu petrochemicznego, nowy FFS Forza może osiągnąć szybkość napełniania 2.600 worków o wadze 25 kg na godzinę (przy napełnianiu przez pojedynczy kosz zasypowy). Główne zalety Produkt ten jest perłą w koronie w zakresie maszyn formująconapełniająco-zamykających wytwarzanych przez Concetti, a do jego głównych zalet należą: najlepsze wskaźniki wydajności zredukowane zużycie powietrza i redukcja hałasu łatwiejsze utrzymanie i obsługa Jak to działa Cykl maszyny przebiega przez cztery stacje: tworzenie opakowania przez odcięcie go od rękawa foliowego zgrzanie opakowania na gorąco od spodu chłodzenie po zgrzaniu spodu opakowania napełnienie opakowania i zamknięcie jego otworu przez zgrzanie na gorąco Całość transferu opakowań zapewnione jest przez system wahadeł zapewniający łagodne działanie i zwiększający ochronę ruchomych części mechanicznych. Krzywki mechaniczne napędzane są przez siłownik bezszczotkowy kontrolujący ruchy ramion. Takie rozwiązanie gwarantuje maksymalną dokładność, większą wydajność i harmonizację działań w zależności od prędkości. Rozwiązanie to również, obniża konieczność obsługi i konserwacji urządzenia. Łatwa obsługa i konserwacja Szczególny nacisk położono, aby stworzyć system łatwy w obsłudze dla operatora. Oprogramowanie ma tylko kilka parametrów, a liczba możliwych ustawień mechanicznych została zredukowana do minimum. Nowy system pakowania jest także zaprojektowany w taki sposób, aby zoptymalizować koszty i czas potrzebny do przygotowania urządzenia do pracy. Wszystko to dzięki następujące cechom technicznym: maksymalna dostępność do wszystkich części wymagających konserwacji lub czyszczenia wymienność komponentów i grup ograniczenie zmian mechanicznych najwyższej jakości komponenty dostępne na rynku HMI (interfejs człowiek-maszyna) o szerokim ekranie dotykowym, szczególnie łatwy w nawigacji wszystkie funkcje mogą być wprowadzane przez ręczne sterowanie na panelu, co umożliwia łatwą inspekcję trzy różne poziomy haseł, aby ograniczyć dostęp do różnych funkcji panelu Specyfikacja techniczna Wydajność (opakowań/godzina) 2600 Waga 5000 Kg Rell Ø max 1500 mm Maksymalna waga opakowania 50 Kg Długość opakowania min 400 maks 900 mm Szerokość opakowania min 260 maks 480 mm Głębokość fałdy bocznej min 40 maks 90 mm Grubość folii na szpuli 95—220 µ PLC Siemens S7 300 Interfejs operatora Siemens MP 277 Silniki i przekładnie redukcyjne SEW/Siemens Zasilanie | Siła instalacji 380 V 50 Hz | 35 kw Zużycie skompresowanego powietrza 195 Nl/Cycle Komponenty pneumatyczne Festo Stopień ochrony IP 55 Komponenty elektryczne Telemecanique /Siemens Dodatkowe opcje: zgrzewanie narożników w celu poprawienia kształtu opakowania, uszczelnienia, poprawy bezpieczeństwa na paletach, poprawy estetyki palet, jak również w celu ułatwienia całkowitego opróżnienia worka elektryczny podnośnik rolki umożliwiający załadowanie szpuli na rolkę bez konieczności używania innych urządzeń podnoszących system tworzenia opakowań składanych z płaskiej folii pobieranej ze szpuli. Płaska folia na szpuli zawiera trzy razy więcej opakowań od folii z opakowaniami składanymi dzięki czemu ewidentna jest oszczędność czasu wymagana na przestoje w celu załadowania nowej szpuli z folii na rolkę. urządzenie do mikro-perforacji w celu odpowietrzenia folii ze szpuli sonda do wyeliminowania powietrza pomiędzy produktem, a zgrzewem otworu opakowania urządzenie do czyszczenia górnej krawędzi worka, z wyciągiem pyłu dla produktów sypkich możliwość wytwarzania uchwytu podczas fazy formowania opakowania drukowanie znaków alfanumerycznych na jednej lub obu stronach folii pobieranej ze szpuli machine traverse device to work with several feed outlets (silos) and work with different products epoxy painting of the structure budowa całego urządzenia ze stali nierdzewnej ochrona IP 65 Uwaga: Informacje podane w tabeli są orientacyjne i zależene od specyfiki każdej maszyny. ściśle Wyślij zapytanie produktu Imię i nazwisko (wymagane) Adres email (wymagane) Telefon (wymagane) Treść wiadomości przepisz tekst z obrazka powyżej Wyślij dotyczące tego
