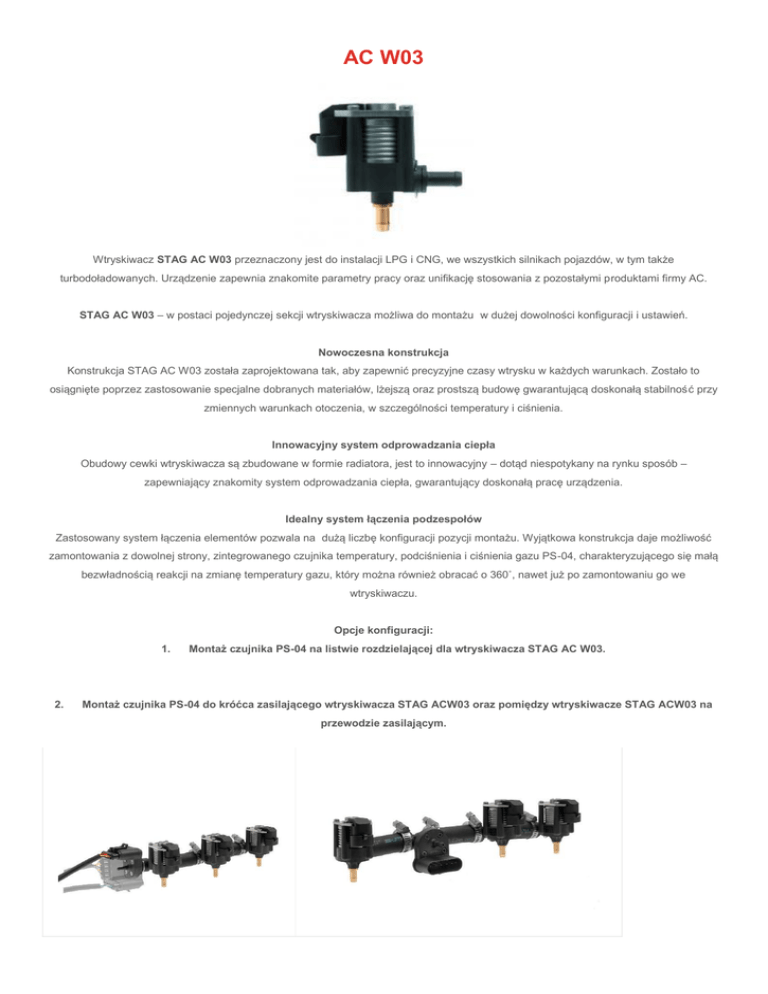

Wtryskiwacz STAG AC W03 przeznaczony jest do instalacji LPG i CNG, we wszystkich silnikach pojazdów, w tym także
turbodoładowanych. Urządzenie zapewnia znakomite parametry pracy oraz unifikację stosowania z pozostałymi produktami firmy AC.
STAG AC W03 – w postaci pojedynczej sekcji wtryskiwacza możliwa do montażu w dużej dowolności konfiguracji i ustawień.
Nowoczesna konstrukcja
Konstrukcja STAG AC W03 została zaprojektowana tak, aby zapewnić precyzyjne czasy wtrysku w każdych warunkach. Zostało to
osiągnięte poprzez zastosowanie specjalne dobranych materiałów, lżejszą oraz prostszą budowę gwarantującą doskonałą stabilność przy
zmiennych warunkach otoczenia, w szczególności temperatury i ciśnienia.
Innowacyjny system odprowadzania ciepła
Obudowy cewki wtryskiwacza są zbudowane w formie radiatora, jest to innowacyjny – dotąd niespotykany na rynku sposób –
zapewniający znakomity system odprowadzania ciepła, gwarantujący doskonałą pracę urządzenia.
Idealny system łączenia podzespołów
Zastosowany system łączenia elementów pozwala na dużą liczbę konfiguracji pozycji montażu. Wyjątkowa konstrukcja daje możliwość
zamontowania z dowolnej strony, zintegrowanego czujnika temperatury, podciśnienia i ciśnienia gazu PS-04, charakteryzującego się małą
bezwładnością reakcji na zmianę temperatury gazu, który można również obracać o 360˚, nawet już po zamontowaniu go we
wtryskiwaczu.
Opcje konfiguracji:
1.
2.
Montaż czujnika PS-04 na listwie rozdzielającej dla wtryskiwacza STAG AC W03.
Montaż czujnika PS-04 do króćca zasilającego wtryskiwacza STAG ACW03 oraz pomiędzy wtryskiwacze STAG ACW03 na
przewodzie zasilającym.
Precyzja pomiaru
STAG AC W03 dzięki rewelacyjnym czasom otwarcia i zamknięcia bardzo szybko reagują nawet na minimalne i chwilowe zmiany sygnału
sterującego. Doskonałą precyzję zapewnia również bliskie położenie czujnika ciśnienia, dzięki czemu precyzja pomiaru jest wręcz idealna.
Parametry
Bardzo dobre oraz perfekcyjne parametry wtrysku (czas otwarcia ~2,0 ms, czas zamknięcia ~1,0 ms).
1.
Podwyższona trwałość 100 tys. km jazdy w cyklu miejskim lub 200 tys. km w cyklu pozamiejskim.
2.
Stabilność parametrów pracy w całym zakresie temperatur i ciśnienia
3.
Szybka reakcja na zmiany obciążenia silnika.
4.
5.
Precyzyjne dawkowanie gazu.
Budowa
1.
Innowacyjny system odprowadzenia ciepła dzięki zastosowaniu obudowy cewki w formie radiatora.
2.
Nowoczesna i dopracowana konstrukcja, poparta licznymi testami gwarantująca rewelacyjne osiągi.
3.
Zasilanie z dowolnej strony - zastosowanie zaślepki i króćca zasilającego.
Zastosowanie
1.
2.
We wszystkich samochodach bez względu na moc silnika, w tym także turbodoładowanych.
Zamienność stosowania w instalacji STAG ACW03 z poprzednią wersją STAG AC W01, jak również z produktami konkurencyjnymi.
Montaż
1.
2.
Bezpośrednio przy kolektorze dolotowym
Wstawienie z dowolnej strony czujnika PS-04, który dodatkowo można obracać o 360˚, nawet już po zamontowaniu go w urządzeniu.
3.
Przystępny montaż ze względu na małe wymiary oraz wagę.
Specyfikacja techniczna
Przepływ gazu przez sekcję przy ciśnieniu 1,2 bar [l/min.]
125
Max wydajność sekcji przy ciśnieniu 1,2 bar [kW/KM]
33 / 45
Temperatura pracy [˚C]
-20 do +120
Maksymalne ciśnienie pracy [kPa]
400
Czas otwarcia / czas zamknięcia [ms]
2,0/ 1,0
Rezystancja cewki
1,9Ω
Sugerowany rozmiar dysz
Ø 1,5; Ø 1,8; Ø 2,0; Ø 2,2; Ø 2,4; Ø 2,6
(z możliwością samodzielnego
rozwiercenia max. do Ø 2,8)
Wejście gazu - króciec [mm]
Ø6
Wyjście gazu - króciec [mm]
Ø6
Wymiary gabarytowe 3 sekcje [mm ]
48 x 60 x 28,5
Trwałość [km]
- w cyklu miejskim
100 tys.
- w cylku pozamiejskim
200 tys.
Waga [g]
88
Wymiary
Normy i homologacje:
STAG AC W03 posiadają homologację E8-67R-01-7294 i E8-11OR-00-7297 spełnia wymagania Regulaminu EKG ONZ.
Aksesoria
Opcja 1
Rozdzielacz 3-sekcyjny
Rozdzielacz 4-sekcyjny
Króćce przyłączeniowe wtryskiwacza
Zabezpieczenie króćca
Dysze do kolektora dolotowego
Dysze wtryskiwacza
Opaska ślimakowa 7-11
Opaska ślimakowa 12-22
Króciec i zaślepka rozdzielacza
Zabezpieczenie rozdzielacza
Opcja 2
Kolanko PS
Trójnik przyłączeniowy
Kolanko końcowe
Zabezpieczenie króćca
Dysze do kolektora dolotowego
Dysze wtryskiwacza
Opaska ślimakowa 7-11
Opaska ślimakowa 12-22
