Przedsiębiorstwo Budowlane ABACUS
Piotr Józefczuk
Snopków 67 D
21- 002 Jastków

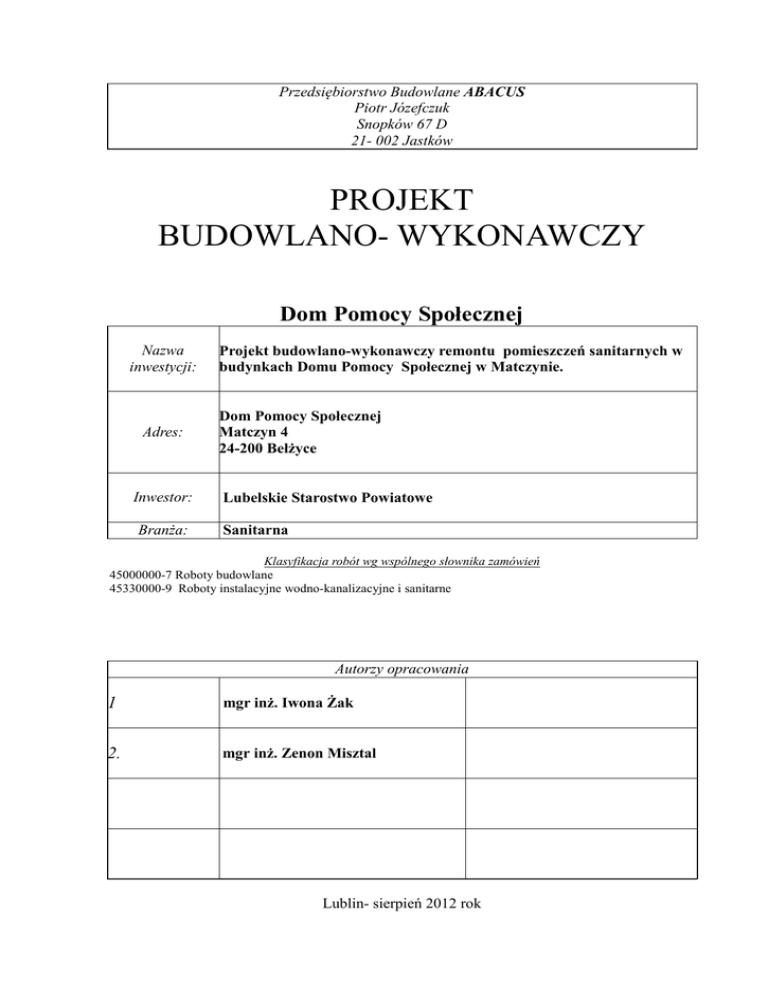

PROJEKT
BUDOWLANO- WYKONAWCZY
Dom Pomocy Społecznej
Nazwa
inwestycji:
Adres:
Inwestor:
Branża:
Projekt budowlano-wykonawczy remontu pomieszczeń sanitarnych w
budynkach Domu Pomocy Społecznej w Matczynie.
Dom Pomocy Społecznej
Matczyn 4
24-200 Bełżyce
Lubelskie Starostwo Powiatowe
Sanitarna
Klasyfikacja robót wg wspólnego słownika zamówień
45000000-7 Roboty budowlane
45330000-9 Roboty instalacyjne wodno-kanalizacyjne i sanitarne
Autorzy opracowania
1
mgr inż. Iwona Żak
2.
mgr inż. Zenon Misztal
Lublin- sierpień 2012 rok
ZAWARTOŚĆ OPRACOWANIA
I. OPIS TECHNICZNY .
1.Podstawa opracowania .
2.Ogólne założenia zadania.
3.Rurociągi wody zimnej ciepłej i cyrkulacji.
4.Przewody kanalizacyjne i urządzenia sanitarne .
5.Podsumowanie ilości montowanych urządzeń.
II. RYSUNKI .
1.Pla sytuacyjny
2. I piętro – ( część stara) - węzeł S8 - wod-kan i cw.
3. II piętro – ( część stara) - węzeł S9 - wod-kan i cw.
4. II piętro – ( część stara) - węzeł S10 - wod-kan i cw.
5. piwnica – ( część nowa) - węzeł S11 - wod-kan i cw.
6. piwnica – ( część nowa) - węzeł S12 - wod-kan i cw.
7. parter – ( część nowa) - węzeł S13 - wod-kan i cw.
8. parter – ( część nowa) - węzeł S14 - wod-kan i cw.
9. parter – ( część nowa) - węzeł S15 - wod-kan i cw.
10. I piętro – ( część nowa) - węzeł S16 - wod-kan i cw.
11. I piętro – ( część nowa) - węzeł S17 - wod-kan i cw.
12. I piętro – ( część nowa) - węzeł S18 - wod-kan i cw.
13. poddasze – ( część nowa) - węzeł S20 - wod-kan i cw.
14. poddasze – ( część nowa) - węzeł S21 - wod-kan i cw.
15. Rozwinięcie pionów 1,2,3, ( część stara)
16. Rozwinięcie pionów 6,7,8 ( część nowa)
17. Rozwinięcie pionów 9,10,11,12 ( część nowa)
18. Rozwinięcie pionów 4 i 5 ( część stara)
- rys. nr 1
- rys. nr 2
- rys. nr 3
- rys. nr 4
- rys. nr 5
- rys. nr 6
- rys. nr 7
- rys. nr 8
- rys. nr 9
- rys. nr 10
- rys. nr 11
- rys. nr 12
- rys. nr 13
- rys nr 14
- rys nr 15
- rys nr 16
- rys nr 17
OPIS TECHNICZNY
Do projektu budowlano-wykonawczego remontu pomieszczeń sanitarnych w
budynkach Domu Pomocy Społecznej w Matczynie .
1.Podstawa opracowania.
- zlecenie Inwestora
- istniejące rysunki architektoniczno- konstrukcyjne budynków DPS
- inwentaryzaja lokalna
- obowiązujące normy i przepisy .
2.Założenia ogólne .
Opracowany projekt będzie wykorzystany do przeprowadzenia postępowania
przetargowego i wykonawstwa remontu sanitariatów w budynkach ( tzw.
części starej i części nowej ) , które to obecnie nie są przystosowane do
użytkowania w sposób dogodny dla osób niepełnosprawnych. Remont
obejmował będzie trzy węzły sanitarne w budynku ( tzw. część stara) i
dziesięć węzłów w budynku ( tzw. część nowa). Łącznie z wymianą urządzeń
sanitarnych i rurociągów wykonane będą roboty budowlane i elektryczne.
Roboty budowlane będą polegać na przebudowie ścian, wymianie okien i
drzwi wewnętrznych , poprawie wentylacji i ułożenie skutecznych izolacji
poziomej w pomieszczeniach sanitarnych. W wyniku remontu nastą pi
wymiana glazury, terakoty, wykonanie obudów z płyt kartonowo-gipsowych ,
malowanie pomieszczeń i ułożenie nowej instalacji elektrycznej wraz z
osprzętem elektrycznym. Wszystkie przekucia i bruzdy wykonane przy
robotach instalacyjnych będą naprawiane podczas wykonywania robót
budowlanych. Biały montaż urządzeń sanitarnych i osprzętu galanteryjnego oraz
próby szczelności i sprawdzenie prawidłowego działania przewidziany jest do
wykonania przez instalatorów sanitarnych i elektrycznych.
3.Rurociągi wody zimnej ciepłej i cyrkulacji.
W remontowanych pomieszczeniach nie przewiduje się wymian przewodów
wod-kan i c.w w pionach. Rurociągi w pionach były wymienione, bądź są w
krótkim okresie użytkowania lub nie wykazują zużycia i nieszczelności. Przed
odkryciem pionów nie jest możliwe ustalenie średnicy rurociągów
zamontowanych w pionach . Przyjęto dla sporządzenia kosztorysu, włączenia do
rurociągów zimnej i ciepłej wody dmm=20 i d=25mm. Należy jednak
spodziewać się, że po odkryciu tych rurociągów mogą średnice być inne, lecz
nie ma to znaczenia w kosztach przy sporządzaniu oferty. Rurociągi tzw.
lokalówki w remontowanych pomieszczeniach będą wymienione na nowe.
Podyktowane to jest nowym usytuowaniem armatury sanitarnej i
dostosowaniem do niej podejść dopływowych i wypływowych. Istniejące
rurociągi wod-kan i c.w. oraz armatura podlega demontażowi po skuciu
terakoty , glazury oraz osłon.
Projektuje się wykonanie rurociągów zimnej i ciepłej wody oraz cyrkulacji z rur
polipropylenowych PN16 o wytrzymałości na ciśnienie do 10 bar i przesyłu
wody o temperaturze do 60 st C, łączonych przez zgrzewanie oraz łączniki z
gwintem. Dopuszcza się wykonanie instalacji wody zimnej ciepłej i cyrkulacji
w sanitariatach z rur PEX trójwarstwowych łączonych na złączki zaciskowe z
uwzględnieniem możliwości przesyłu wody pitnej o ciśnieniu do 10 bar i
temperaturze do 60 st C. Wszystkie rurociągi zakryte powinny być zaizolowane
ciepłochronnie termaflexem i zamocowane obejmami do ścian. Grubość izolacji
dla przewodów wody zimnej 9 mm dla przewodów wody ciepłej 13 mm.
Oprócz izolacji przewodów w remontowanych pomieszczeniach sanitarnych
przewidziano w przedmiarach kosztorysu wykonanie izolacji termicznej dla
rurociągów zimnej ciepłej wody i cyrkulacji w piwnicach budynku starego i
nowego. Zawory odcinające montowane na każdej kondygnacji powinny mieć
możliwość ich demontażu czyli łączone z rurociągami poprzez śrubunek.
Zawory odcinające podłączone przybory w poszczególnych sanitariatach od
pionów powinny być montowane w szafkach obudowanych glazurą.
Przewiduje się montowanie baterii umywalkowych i stojących z jedną dźwignią
zamykającą. Baterie ścienne o dobrej jakości dla wanien i pryszniców powinny
mieć zamknięcia również jednodźwigniowe z natryskiem ręcznym i
zawieszanym, wygodne do obsługi przez osoby osoby niepełnosprawne.
Podejścia do baterii umywalkowych i zlewozmywaków wykonać poprzez
wężyki z zaworkami umożliwiającymi zamkniecie wody ciepłej i zimnej.
Przewiduje się zamontowanie sześciu zaworów d=20 mm ze złączką do węża w
pomieszczeniach sanitarnych przeznaczonych do pobierania wody dla mycia
pomieszczeń i wózków. Zawory te zamontować w miejscach wskazanych
przez osoby odpowiedzialne za higienę pomieszczeń na wysokości ca 50 cm
ponad podłogą.
Niniejszy projekt nie zajmuje się obliczeniami hydraulicznymi obiegów
ciepłej i zimnej wody, albowiem remont polega na wymianie rurociągów na
nowe co nie pogorszy układu hydraulicznego i nie zmniejszy ciśnienia
dostarczanej wody.
Materiały , urządzenia i armatura powinny posiadać atesty dopuszczające do
stosowania w budownictwie . Materiały i armatura użyte do budowy instalacji
wodociągowych powinny posiadać certyfikat dopuszczający do stosowania dla
budowy instalacji wody pitnej wydany przez Państwowy Zakład Higieny.
Wszystkie rurociągi wody zimnej ,ciepłej i cyrkulacji należy podać próbie na
ciśnienie 0,6 MPa. Próbę należy uznać za pozytywną gdy w ciągu 30 minut
wykonywania próby nie nastąpi żaden spadek ciśnienia. Instalację należy
poddać dezynfekcji roztworem podchlorynu sodu.
4.Przewódy kanalizacji wewnętrznej i urządzenia sanitarne
Rurociągi kanalizacji wewnętrznej wykonać z rur kan PVC o dymensjach
podanych na rysunkach (przekroje rur - 110/2,6 mm, 75/2,5mm, 50/2,5 mm). W
w budynku nowym w piwnicy będą konieczne zmiany wykonania rurociągów
poziomych w ziemi. Rurociągi w ziemi układać na podsypce 12 cm i obsypać
piaskiem do wysokości zakrycia betonem.Wszystkie przewody kanalizacyjne z
PVC układać w bruzdach lub na ścianach mocując ich obejmami co 1m w
poziomie. Wszystkie podejścia pod pojedyńcze umywalki, kratki , zlewy,
prysznice kąpielowe, pralki małe wykonać z rur kan PVC50 (do pralki
przemysłowej podejście z rur kan PVC75), natomiast podejścia pod misy
ustępowe z rur kan PVC 110 mm. W węzłach S12,S16,S17,S18,S20 i S21
(6 kpl) przewiduje się montowanie armatury jak dla osób niepełnosprawnych
poruszających się na wózkach. W każdym z tych węzłów zamontować należy:
- misę ustępową wydłużoną wiszącą (70 cm) dla niepełnosprawnych zawieszoną
na wysokości 48 cm licząc od poziomu deski do podłogi. Deska sedesowa
powinna być z wycięciem przystosowana dla osób niepełnosprawnych. Miska
powinna być zawieszona na stelażu z płuczką poj. 7,5 l z zaworem spłukującym
dwudzielnym 6/3 l. W celu dogodnego korzystania z sedesu miska powinna być
obudowana dwoma poręczami - kątową i ruchomą z zawieszanym papierem
toaletowym .Umywalkę płaską umożliwiającą podjazd wózkiem. Umywalka
powinna być wyposażona w syfon podtynkowy, i dwie poręcze umożliwiające
podjazd. Bateria powinna umożliwiać mieszanie wody za pomocą jednej
dźwigni.
Nie przewiduje się montażu brodzików. Przewiduje się wyprofilowanie
zagłębienia w kształcie brodzika o wymiarach 100x100 cm z układanej terakoty
w kierunku do wpustu d=50 mm usytuowanego w środku zagłębienia.
Zakłębienie wpustu z ruchomą kratką wlotową powinno nie być większe niż 3
cm w stosunku do poziomu podłogi pomieszczenia sanitarnego. Poręcze
poziome narożne z siedziskiem zamontowanym na wysokości 48 cm, druga
poręcz pionowa powinna pomagać w przemieszczaniu się osoby
niepełnosprawnej dla regulacji strumienia wody i korzystania z sitka prysznica
zawieszonego na statywie pionowym. Bateria powinna zapewniać mieszanie
wody poprzez przesuwanie dźwigni jednoramiennej. Wszystkie prysznice
wyposażyć w zasłony miękkie z tworzywa sztucznego zawieszone na stelażu z
rury nierdzewnej. Projektuje się wyposażenie dziesieciu pomieszczeń
sanitarnych w wanny stalowe o długości 160-170 cm obmurowane. Wanny
powinny posiadać schodki i poręcze ułatwiające korzystanie z nich przez osoby
niepełnosprawne. Dopuszcza się zastosowanie wanien z tworzyw sztucznych
wysokiej jakości wykonane z żywic poliestrowych z wypełniaczami . Baterie
dla ścienne jednodźwigniowe z prysznicem na stelażu dla wanien usytuowanych
przy ścianach. Baterie stojące z prysznicem zawieszanym ręcznym dla wanien
montowanych na środku pomieszczeń sanitarnych. We wszystkich
pomieszczeniach sanitarnych montowane umywalki, zlewy i misy ustępowe
powinny mieć kolor biały. Wszyskie misy ustępowe projektuje się jako
podwieszane na stelażu z płuczkami 7,5 l z zaworami spłukującymi 6/3 l
Umywalki ceramiczne w kolorze białym montować na półpostumentach z
syfonami mosiężnymi .Stosować baterie stojące z zamknięciem
jednodźwigniowym . Podejścia do baterii połączyć wężykami z zaworkami
umożliwiającymi zamkniecie wody ciepłej lub zimnej. W sześciu
pomieszczeniach sanitarnych , gdzie będą korzystać osoby poruszające się na
wózkach zamontować umywalki specjalne płaskie wydłużone z syfonem
podtynkowym umożliwiające podjazd dla wózka. Przewiduje się w
pomieszczeniach o małej powierzchni zamontowanie szesnastu umywalek o
zmniejszonym gabarycie ca 400x250 mm . Wszystkie pomieszczenia sanitarne
należy wyposażyć w galanterię stosowną do urządzenia dla umieszczenia
środków higieny.
Wpusty podłogowe powinny posiadać ruchomy metalowy ruszt kwadratowy
150x150 mm z odpływem do rurociagu PVC 50.
Wszystkie rurociągi kanalizacyjne wraz z zamontowanymi urządzeniami
powinny zapewniać bezwzględną szczelność. Jakkolwiek przeciek upoważnia
inwestora do nieodebrania robót od wykonawcy.
W związku z zabudową wszystkich pionów kanalizacyjnych i
wodociągowych wykonanych z PVC oraz zabudowanych rurociągów wody
zimnej i ciepłej z PP przejścia przez stropy można uszczelniać np. pianką
pouliretanową bez dodatkowych zabezpieczeń p-poż.
Całość robót winna być wykonana zgodnie z „ Warunkami technicznymi
wykonania i odbioru robót budowlano-montażowych tom II instalacje sanitarne
i przemysłowe COBRTI INSTAL.”
5.Podsumowanie ilości montowanych urządzeń.
Zestawienie urządzeń podlegających wymianie w budynku szkoły
- umywalki pojedyncze
– szt 31
- umywalki płaskie dla osób na wózkach
- szt.6
- umywalki o zmniejszonym gabarycie
- szt.16
- misy ustępowe podwieszone
-
szt.33
- misy ustępowe podwieszone dla osób na wózkach – szt.6
- kabiny prysznicowa dla osób niepełnosprawnych - szt. 6
- kabiny prysznicowe
- wpusty podłogowe d=50 mm
- szt. 7
-
szt. 24
Uwaga !
Wszystkie materiały z robiórki powinny być wywiezione przez wykonawcę z
terenu budowy.
