Monokular B, 40/600x

Instrukcja do produktu
BAP_1035201.doc

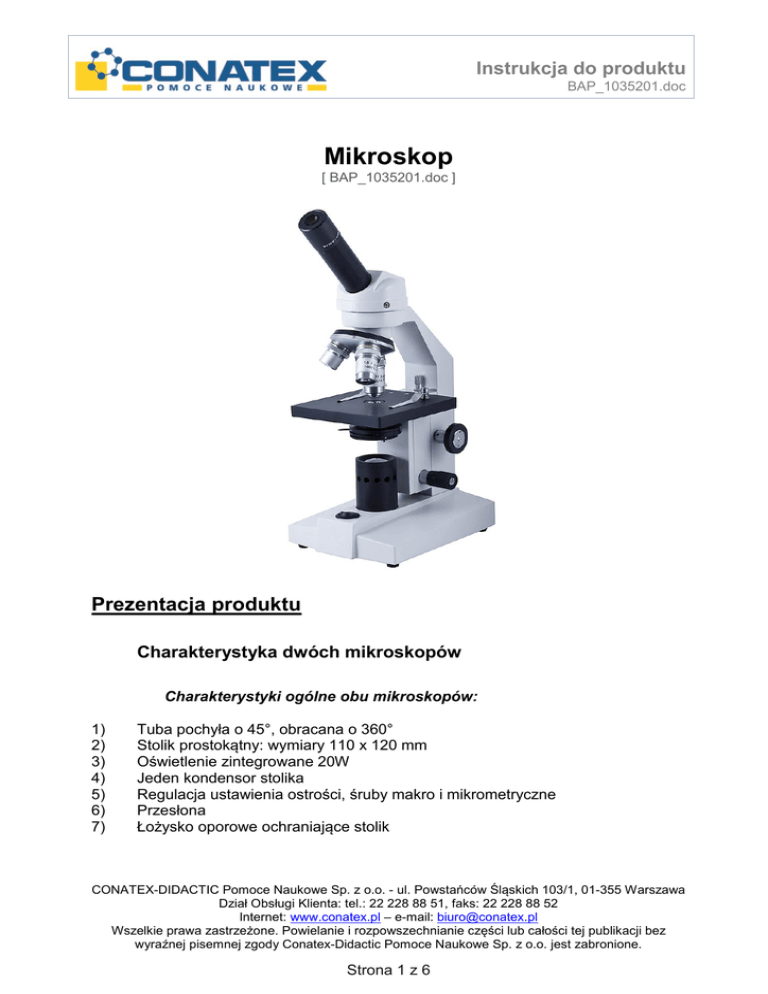

Mikroskop
[ BAP_1035201.doc ]
Prezentacja produktu
Charakterystyka dwóch mikroskopów
Charakterystyki ogólne obu mikroskopów:
1)
2)
3)
4)
5)
6)
7)
Tuba pochyła o 45°, obracana o 360°
Stolik prostokątny: wymiary 110 x 120 mm
Oświetlenie zintegrowane 20W
Jeden kondensor stolika
Regulacja ustawienia ostrości, śruby makro i mikrometryczne
Przesłona
Łożysko oporowe ochraniające stolik
CONATEX-DIDACTIC Pomoce Naukowe Sp. z o.o. - ul. Powstańców Śląskich 103/1, 01-355 Warszawa
Dział Obsługi Klienta: tel.: 22 228 88 51, faks: 22 228 88 52
Internet: www.conatex.pl – e-mail: [email protected]
Wszelkie prawa zastrzeżone. Powielanie i rozpowszechnianie części lub całości tej publikacji bez
wyraźnej pisemnej zgody Conatex-Didactic Pomoce Naukowe Sp. z o.o. jest zabronione.
Strona 1 z 6
Instrukcja do produktu
BAP_1035201.doc
8)
9)
10
11)
12)
Śruba do regulacji łożyska oporowego
Okular x10 o szerokim polu widzenia
Wieżyczka z obiektywami
Statyw
Cokół
Różnice pomiędzy oboma mikroskopami:
1035200
Powiększenie
40 do 400 x
Wyposażenie optyczne
okularu:
Okular
Obiektyw
6x, 10x szerokie pole i 15x
4x, 10x, 40x regulowany
1035201
40 do 600 x
6x, 10x szerokie pole i 20x
4x, 10x, 60x regulowany
Wieżyczka z rewolwerami może zawierać aż 3 obiektywy; zgodnie z używanymi
okularami i obiektywami, otrzymamy następujące powiększenia:
obiektyw
okular
CONATEX-DIDACTIC Pomoce Naukowe Sp. z o.o. - ul. Powstańców Śląskich 103/1, 01-355 Warszawa
Dział Obsługi Klienta: tel.: 22 228 88 51, faks: 22 228 88 52
Internet: www.conatex.pl – e-mail: [email protected]
Wszelkie prawa zastrzeżone. Powielanie i rozpowszechnianie części lub całości tej publikacji bez
wyraźnej pisemnej zgody Conatex-Didactic Pomoce Naukowe Sp. z o.o. jest zabronione.
Strona 2 z 6
Instrukcja do produktu
BAP_1035201.doc
Instalacja i Utrzymanie
Montowanie
• Wyjąć mikroskop z opakowania.
• Przykręcić obiektywy do wieżyczki rewolwerowej
• Umieścić wybrany obiektyw w tubie okulary głowicy.
• Jeśli jest zawarta w zestawie, umieścić całość kondensora, przesłonę na
oprawie mikroskopu; wprowadzać ją łagodnie poprzez obrót zgodny z
kierunkiem wskazówek zegara, przymocować następnie przez śrubę
blokującą.
Funkcjonowanie
Śruba łożyska oporowego, preparaty mikroskopowe
Gdy śruba nie jest wkręcona, łożysko oporowe nie funkcjonuje. By umieścić to
łożysko oporowe na właściwym miejscu, zapewniającym ochronę preparatom
mikroskopowym, uskuteczniać ustawienie przy pomocy obiektywu o
najsłabszym powiększeniu, potem przykręcić śrubę łożyska oporowego;
(rozkręcając tę śrubę łożyska zdejmujemy blokadę).
Dany system łożyska oporowego, umieszcza się na swoim miejscu przy
pomocy obiektywu o najsłabszym powiększeniu, jednak będzie można również
używać silniejszych powiększeń podczas pracy z mikroskopem.
Ustawienie ostrości wykonuje się wówczas za pomocą śruby mikrometrycznej.
To łożysko pozwala uniknąć przypadkowego dotykania preparatów.
Montaż okularów i obiektywów
Okular wkłada się prosto w otwór położony u wejścia tuby okularu. Obiektywy
są przykręcane do miejsc położonych na wieżyczce rewolwerowej; montaż
obiektywów wykonuje się w porządku rosnącego powiększenia
(Wszystkie miejsca są jednakowe przed umieszczeniem w nich obiektywów).
Regulacja oświetlenia
CONATEX-DIDACTIC Pomoce Naukowe Sp. z o.o. - ul. Powstańców Śląskich 103/1, 01-355 Warszawa
Dział Obsługi Klienta: tel.: 22 228 88 51, faks: 22 228 88 52
Internet: www.conatex.pl – e-mail: [email protected]
Wszelkie prawa zastrzeżone. Powielanie i rozpowszechnianie części lub całości tej publikacji bez
wyraźnej pisemnej zgody Conatex-Didactic Pomoce Naukowe Sp. z o.o. jest zabronione.
Strona 3 z 6
Instrukcja do produktu
BAP_1035201.doc
Ustawić obiektyw o najsłabszym powiększeniu.
Włączyć lampkę za pomocą włącznika położonego na cokole.
Przesłona jest otwarta do maksimum podczas tej operacji.
Wyjąć okular i zamykać stopniowo przesłonę, do momentu, w którym jej
otwór pozwala na dostateczną obserwację.
• Włożyć ponownie okular.
• Dla obiektywów silnie powiększających (x40, x60, x100) wymagających
mocnego oświetlenia, umieść blok kondensora przesłony w wysokiej
pozycji przy pomocy śruby regulacyjnej.
• obniżyć kondensor z obiektywami słabego powiększenia.
•
•
•
•
Ustawianie ostrości
• Umieścić preparat mikroskopowy na stoliczku mikroskopu, płytkę
umocowuje się za pomocą blaszek przytrzymujących.
• Rozpoczynać obserwację na obiektywie o najsłabszym powiększeniu;
podnieść stolik najwyżej jak to jest tylko możliwe za pomocą śruby
mikrometrycznej; preparat nie może dotykać obiektywu.
• Obserwować preparat przez okular i obniżać stolik, aż do momentu, gdy
będzie go wyraźnie widać.
Doskonała ostrość otrzymuje się poprzez obracanie śruby
mikrometrycznej.
• Przykręcić śrubę łożyska; w ten sposób nie ryzykuje się popsucia
obiektywu i preparatu.
• Przechodzić do wyższych powiększeń poprzez obracanie wieżyczki z
rewolwerami.
Ustawić podobnie ostrość przy pomocy śruby mikrometrycznej. Otwarcie
przesłony tęczówkowej musi być powiększane w miarę wzrostu powiększenia.
Ewentualnie, sprawdzić, po wyciągnięciu okularu, czy otwór przesłony
odpowiada otworowi obiektywu.
•
Podczas obserwacji przy silnym powiększeniu (począwszy od 400x),
doradza się, by manipulować cały czas śrubą mikrometryczną, jeżeli
chce się oglądać preparat przy całkowitej ostrości.
• Te operacje ustawiania ostrości muszą być przerabiane od początku za
każdym razem, gdy zmieniany jest preparat.
CONATEX-DIDACTIC Pomoce Naukowe Sp. z o.o. - ul. Powstańców Śląskich 103/1, 01-355 Warszawa
Dział Obsługi Klienta: tel.: 22 228 88 51, faks: 22 228 88 52
Internet: www.conatex.pl – e-mail: [email protected]
Wszelkie prawa zastrzeżone. Powielanie i rozpowszechnianie części lub całości tej publikacji bez
wyraźnej pisemnej zgody Conatex-Didactic Pomoce Naukowe Sp. z o.o. jest zabronione.
Strona 4 z 6
Instrukcja do produktu
BAP_1035201.doc
•
Nie używać nigdy śruby makrometrycznej, gdy obserwujemy preparat
poprzez obiektyw silnie powiększający.
Utrzymanie
Po używaniu, obrócić wieżyczkę tak, by obiektyw o słabym powiększeniu
znajdował się na przestrzeni wzrokowej; przykryć mikroskop pokrowcem
ochronnym. Nie wyciągać obiektywów i okularu, by w ten sposób unika się
jakiegokolwiek dostania się kurzu do tuby.
Jeśli to możliwe umieścić mikroskop w szafie.
Oczyszczanie części optycznych:
Unikać styczność soczewek (obiektywu i okularu). Jeżeli soczewki są
poplamione, wycierać je specjalnym papierem optycznym, albo miękką, czystą
szmatką z bawełny. Kurz może być eliminowany przez sprężone powietrze. W
wypadkach ekstremalnych, możliwe jest oczyszczanie przy pomocy
specjalnego papieru do wycierania części optycznych, który można lekko
nawilżyć ksylolem albo spirytusem. Częste takie postępowanie może
doprowadzić do zepsucia części optycznych, mogą one stracić swoje
bezbarwne właściwości.
Jeżeli jednak zauważymy obecność kurzu wewnątrz z okularu, możliwe jest
odkręcenie obu soczewek i odkurzenia wnętrza tuby odkurzaczem; Jednakże,
w wypadku utraty jednej z tych soczewek, CONATEX nie może niestety
dostarczyć pojedynczej soczewki zastępczej, a tylko cały komplet okularu.
Obiektywy, u których szkło powiększające czołowe jest zanieczyszczone,
powodują, że obraz staje się niewyraźny. To szkło powiększające czołowe
może być łatwo czyszczone.
Plamy z oleju, albo z balsamu muszą być usunięte zanim się wysuszą. Część
wewnętrzna obiektywu może być czyszczona jedynie przez sprężone
powietrze; obiektywów nie można nigdy rozbierać na części.
Utrzymanie części mechanicznych:
System manipulowania wysokością stolika i przesłoną tęczówkową trzeba
okresowo naoliwić - olejem bez kwasu. Rozdzielać olej na bardzo małe ilości.
Wycierać części metalowe mikroskopu miękką szmatką albo czystym pędzlem.
Ślady tłuszczów albo z balsamu kanadyjskiego usuwać tkaniną lekko zwilżoną z
ksylolem.
Zastępowanie żarówki: odkręcić pokrywę lampy mikroskopu. W wypadku
problemu, odkręcić całość kondensora - przesłonę tęczówkową. Wykręcić
żarówkę. Nową wkręcić w przeciwnym kierunku.
Żarówka zastępcza 20W
CONATEX-DIDACTIC Pomoce Naukowe Sp. z o.o. - ul. Powstańców Śląskich 103/1, 01-355 Warszawa
Dział Obsługi Klienta: tel.: 22 228 88 51, faks: 22 228 88 52
Internet: www.conatex.pl – e-mail: [email protected]
Wszelkie prawa zastrzeżone. Powielanie i rozpowszechnianie części lub całości tej publikacji bez
wyraźnej pisemnej zgody Conatex-Didactic Pomoce Naukowe Sp. z o.o. jest zabronione.
Strona 5 z 6
Instrukcja do produktu
BAP_1035201.doc
Uwagi
Przyłączenie kamery wideo jest możliwe.
Kamerę dołącza się na poziomie tuby okularu mikroskopu.
Zapoznajcie się z naszą ofertą katalogową, by uzyskać więcej z informacji.
