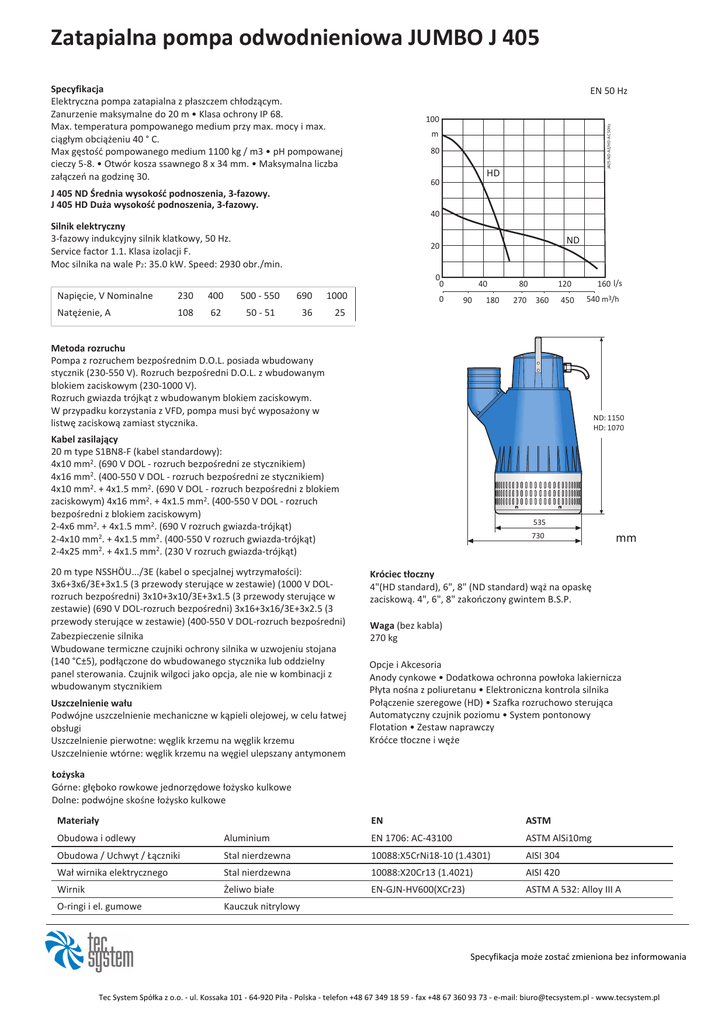

Zatapialna pompa odwodnieniowa JUMBO J 405
Specyfikacja
Elektryczna pompa zatapialna z płaszczem chłodzącym.
Zanurzenie maksymalne do 20 m • Klasa ochrony IP 68.
Max. temperatura pompowanego medium przy max. mocy i max.
ciągłym obciążeniu 40 ° C.
Max gęstość pompowanego medium 1100 kg / m3 • pH pompowanej
cieczy 5-8. • Otwór kosza ssawnego 8 x 34 mm. • Maksymalna liczba
załączeń na godzinę 30.
EN 50 Hz
J405-ND-AE/HD-AC 50Hz
100
m
80
HD
60
J 405 ND Średnia wysokość podnoszenia, 3-fazowy.
J 405 HD Duża wysokość podnoszenia, 3-fazowy.
40
Silnik elektryczny
3-fazowy indukcyjny silnik klatkowy, 50 Hz.
Service factor 1.1. Klasa izolacji F.
Moc silnika na wale P2: 35.0 kW. Speed: 2930 obr./min.
ND
20
Napięcie, V Nominalne
230
400
500 - 550
690
1000
Natężenie, A
108
62
50 - 51
36
25
0
0
0
40
90
180
80
160 l/s
120
270 360
450
540 m3/h
Metoda rozruchu
Pompa z rozruchem bezpośrednim D.O.L. posiada wbudowany
stycznik (230-550 V). Rozruch bezpośredni D.O.L. z wbudowanym
blokiem zaciskowym (230-1000 V).
Rozruch gwiazda trójkąt z wbudowanym blokiem zaciskowym.
W przypadku korzystania z VFD, pompa musi być wyposażony w
listwę zaciskową zamiast stycznika.
ND: 1150
HD: 1070
Kabel zasilający
20 m type S1BN8-F (kabel standardowy):
4x10 mm2. (690 V DOL - rozruch bezpośredni ze stycznikiem)
4x16 mm2. (400-550 V DOL - rozruch bezpośredni ze stycznikiem)
4x10 mm2. + 4x1.5 mm2. (690 V DOL - rozruch bezpośredni z blokiem
zaciskowym) 4x16 mm2. + 4x1.5 mm2. (400-550 V DOL - rozruch
bezpośredni z blokiem zaciskowym)
2-4x6 mm2. + 4x1.5 mm2. (690 V rozruch gwiazda-trójkąt)
2-4x10 mm2. + 4x1.5 mm2. (400-550 V rozruch gwiazda-trójkąt)
2-4x25 mm2. + 4x1.5 mm2. (230 V rozruch gwiazda-trójkąt)
20 m type NSSHÖU.../3E (kabel o specjalnej wytrzymałości):
3x6+3x6/3E+3x1.5 (3 przewody sterujące w zestawie) (1000 V DOLrozruch bezpośredni) 3x10+3x10/3E+3x1.5 (3 przewody sterujące w
zestawie) (690 V DOL-rozruch bezpośredni) 3x16+3x16/3E+3x2.5 (3
przewody sterujące w zestawie) (400-550 V DOL-rozruch bezpośredni)
Zabezpieczenie silnika
Wbudowane termiczne czujniki ochrony silnika w uzwojeniu stojana
(140 °C±5), podłączone do wbudowanego stycznika lub oddzielny
panel sterowania. Czujnik wilgoci jako opcja, ale nie w kombinacji z
wbudowanym stycznikiem
Uszczelnienie wału
Podwójne uszczelnienie mechaniczne w kąpieli olejowej, w celu łatwej
obsługi
Uszczelnienie pierwotne: węglik krzemu na węglik krzemu
Uszczelnienie wtórne: węglik krzemu na węgiel ulepszany antymonem
535
730
mm
Króciec tłoczny
4"(HD standard), 6", 8" (ND standard) wąż na opaskę
zaciskową. 4", 6", 8" zakończony gwintem B.S.P.
Waga (bez kabla)
270 kg
Opcje i Akcesoria
Anody cynkowe • Dodatkowa ochronna powłoka lakiernicza
Płyta nośna z poliuretanu • Elektroniczna kontrola silnika
Połączenie szeregowe (HD) • Szafka rozruchowo sterująca
Automatyczny czujnik poziomu • System pontonowy
Flotation • Zestaw naprawczy
Króćce tłoczne i węże
Łożyska
Górne: głęboko rowkowe jednorzędowe łożysko kulkowe
Dolne: podwójne skośne łożysko kulkowe
Materiały
EN
ASTM
Obudowa i odlewy
Aluminium
EN 1706: AC-43100
ASTM AlSi10mg
Obudowa / Uchwyt / Łączniki
Stal nierdzewna
10088:X5CrNi18-10 (1.4301)
AISI 304
Wał wirnika elektrycznego
Stal nierdzewna
10088:X20Cr13 (1.4021)
AISI 420
Wirnik
Żeliwo białe
EN-GJN-HV600(XCr23)
ASTM A 532: Alloy III A
O-ringi i el. gumowe
Kauczuk nitrylowy
Specyfikacja może zostać zmieniona bez informowania
