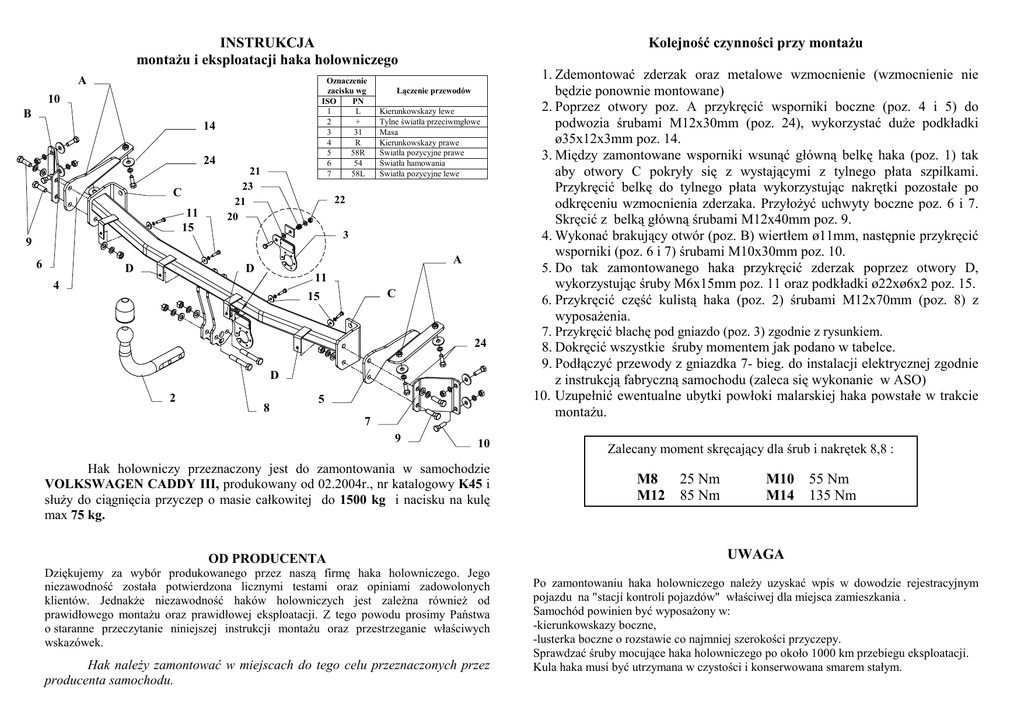

INSTRUKCJA
montaŜu i eksploatacji haka holowniczego
A
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
10
B
14
24
C
11
15
21
23
21
20
D
Łączenie przewodów
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
22
3
9
6
Kolejność czynności przy montaŜu
A
D
11
4
C
15
24
D
2
8
5
7
9
10
Hak holowniczy przeznaczony jest do zamontowania w samochodzie
VOLKSWAGEN CADDY III, produkowany od 02.2004r., nr katalogowy K45 i
słuŜy do ciągnięcia przyczep o masie całkowitej do 1500 kg i nacisku na kulę
max 75 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę haka holowniczego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność haków holowniczych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Hak naleŜy zamontować w miejscach do tego celu przeznaczonych przez
producenta samochodu.
1. Zdemontować zderzak oraz metalowe wzmocnienie (wzmocnienie nie
będzie ponownie montowane)
2. Poprzez otwory poz. A przykręcić wsporniki boczne (poz. 4 i 5) do
podwozia śrubami M12x30mm (poz. 24), wykorzystać duŜe podkładki
ø35x12x3mm poz. 14.
3. Między zamontowane wsporniki wsunąć główną belkę haka (poz. 1) tak
aby otwory C pokryły się z wystającymi z tylnego płata szpilkami.
Przykręcić belkę do tylnego płata wykorzystując nakrętki pozostałe po
odkręceniu wzmocnienia zderzaka. PrzyłoŜyć uchwyty boczne poz. 6 i 7.
Skręcić z belką główną śrubami M12x40mm poz. 9.
4. Wykonać brakujący otwór (poz. B) wiertłem ø11mm, następnie przykręcić
wsporniki (poz. 6 i 7) śrubami M10x30mm poz. 10.
5. Do tak zamontowanego haka przykręcić zderzak poprzez otwory D,
wykorzystując śruby M6x15mm poz. 11 oraz podkładki ø22xø6x2 poz. 15.
6. Przykręcić część kulistą haka (poz. 2) śrubami M12x70mm (poz. 8) z
wyposaŜenia.
7. Przykręcić blachę pod gniazdo (poz. 3) zgodnie z rysunkiem.
8. Dokręcić wszystkie śruby momentem jak podano w tabelce.
9. Podłączyć przewody z gniazdka 7- bieg. do instalacji elektrycznej zgodnie
z instrukcją fabryczną samochodu (zaleca się wykonanie w ASO)
10. Uzupełnić ewentualne ubytki powłoki malarskiej haka powstałe w trakcie
montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8 :
M8
M12
25 Nm
85 Nm
M10
M14
55 Nm
135 Nm
UWAGA
Po zamontowaniu haka holowniczego naleŜy uzyskać wpis w dowodzie rejestracyjnym
pojazdu na "stacji kontroli pojazdów" właściwej dla miejsca zamieszkania .
Samochód powinien być wyposaŜony w:
-kierunkowskazy boczne,
-lusterka boczne o rozstawie co najmniej szerokości przyczepy.
Sprawdzać śruby mocujące haka holowniczego po około 1000 km przebiegu eksploatacji.
Kula haka musi być utrzymana w czystości i konserwowana smarem stałym.
PPUH AUTO-HAK S.J.
WyposaŜenie haka:
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
e-mail: [email protected]
www. autohak.com.pl
Hak holowniczy bez wyposaŜenia elektrycznego
Klasa: A50-X
Nr kat. K45
Przeznaczony do zamontowania w samochodzie:
Producent: VOLKSWAGEN
Model: CADDY III
produkowanego od 02.2004r.
Dane techniczne:
Wartość siły D: 8,98 kN
maksymalna masa przyczepy: 1500 kg
maksymalny nacisk na kulę: 75 kg
Numer homologacji zgodnie z dyrektywą 94/20/WE: e20*94/20*0211*00
KARTA GWARANCYJNA
Producent udziela gwarancji niniejszą kartą gwarancyjną na okres 24 miesięcy licząc
od dnia zakupu haka holowniczego do samochodu:
VOLKSWAGEN CADDY III
produkowanego od 02.2004 r.
Data produkcji ..............................
Data zakupu..................................
Zakres gwarancji obejmuje wyłącznie wady jakościowe wynikające z winy
producenta.
Gwarancja nie obejmuje natomiast uszkodzeń zawinionych przez nabywcę, wynikających z
niewłaściwego montaŜu, uŜytkowania lub konserwacji, uszkodzeń mechanicznych, normalnego
zuŜycia podczas eksploatacji itp.
Gwarancja udzielona na zakupiony towar nie wyłącza, nie ogranicza ani nie zawiesza
uprawnień kupującego wynikających z niezgodności towaru z umową.
Reklamacje naleŜy zgłaszać w punkcie sprzedaŜy, składając jednocześnie kartę gwarancyjną.
Usunięcie "wady" następuje po stwierdzeniu przez punkt sprzedaŜy wspólnie z producentem
słuszności złoŜonej reklamacji.
Reklamacja powinna być załatwiona w ciągu 14 dni od dnia uznania reklamacji. Karta
gwarancyjna jest niewaŜna jeŜeli nie jest wypełniona i podpisana.
Data zgłoszenia reklamacji: ...................................................................
INFORMACJA WSTĘPNA
Hak holowniczy jest skonstruowany zgodnie z zasadami bezpieczeństwa ruchu
drogowego. Hak holowniczy jest elementem wpływającym na bezpieczeństwo
jazdy i moŜe zostać zainstalowany wyłącznie przez personel wyspecjalizowany.
Niedopuszczalne jest dokonywanie jakichkolwiek zmian w konstrukcji haka.
Powoduje to wygaśniecie dopuszczenia do stosowania. W przypadku obecności
masy izolacyjnej lub osłony podwozia w miejscu przylegania haka, naleŜy ją
usunąć. Nieosłonięte miejsca karoserii oraz wywiercone otwory naleŜy
pomalować farbą antykorozyjną.
Informacjami wiąŜącymi odnośnie wartości obciąŜeń są dane podawane przez
producenta samochodu, względnie wartości maksymalnej masy przyczepy oraz
maksymalnego nacisku na kulę, przy czym wartości parametrów haka
holowniczego nie mogą być przekroczone.
Wzór do obliczania wartości siły D:
Maks. masa przyczepy [kg] x Maks. masa samochodu [kg]
Maks. masa przyczepy [kg] + Maks. masa samochodu [kg]
X
9,81
=
1000
D [kN]
