Część opisowa
Przebudowa drogi gminnej nr 114925D w Ptaszkowie gmina Kamienna Góra

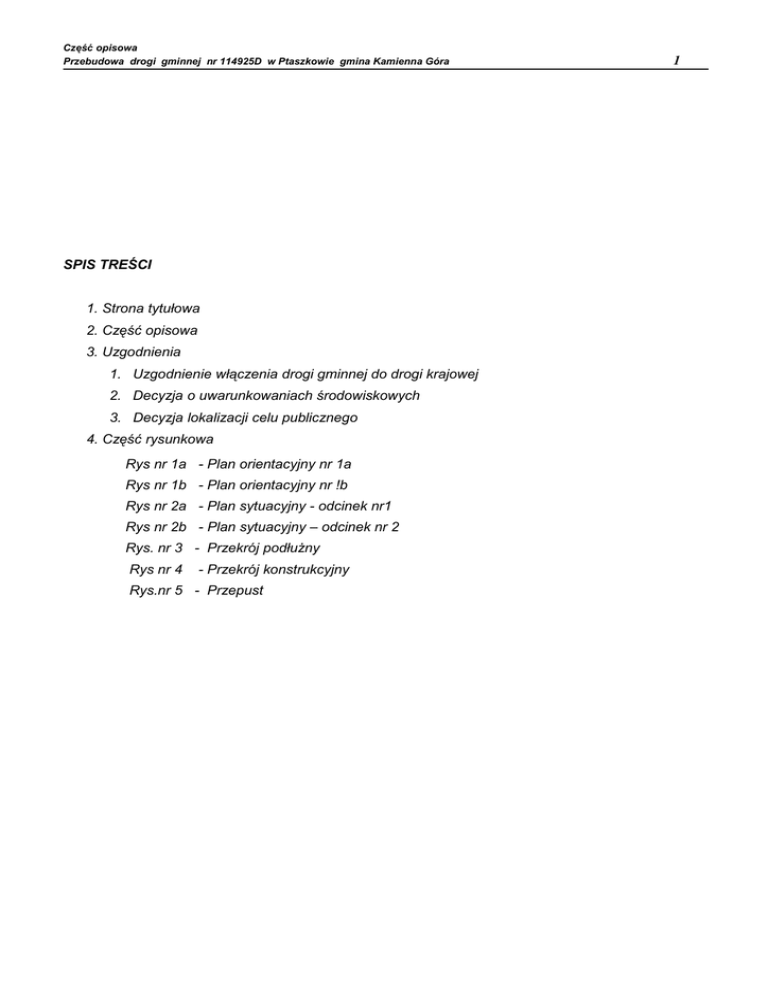

SPIS TREŚCI
1. Strona tytułowa
2. Część opisowa
3. Uzgodnienia
1. Uzgodnienie włączenia drogi gminnej do drogi krajowej
2. Decyzja o uwarunkowaniach środowiskowych
3. Decyzja lokalizacji celu publicznego
4. Część rysunkowa
Rys nr 1a - Plan orientacyjny nr 1a
Rys nr 1b - Plan orientacyjny nr !b
Rys nr 2a - Plan sytuacyjny - odcinek nr1
Rys nr 2b - Plan sytuacyjny – odcinek nr 2
Rys. nr 3 - Przekrój podłuŜny
Rys nr 4
- Przekrój konstrukcyjny
Rys.nr 5 - Przepust
1
Część opisowa
Przebudowa drogi gminnej nr 114925D w Ptaszkowie gmina Kamienna Góra
2
I. PODSTAWA OPRACOWANIA
1. Mapy sytuacyjno - wysokościowe terenu w skali 1:1000
2. Umowa na prace projektowe z Gminą kamienna Góra nr 68/07
3. Opinia geotechniczna dotycząca podłoŜa nawierzchni
Niniejszy projekt opracowano w oparciu o komputerowy system projektowania dróg PC-HIGHWAY,
a rysunki wykonano w oparciu o Auto Cad LT 2007.
Przy opracowaniu niniejszego projektu opierano się na wytycznych i wskazówkach zawartych w
opracowaniu:
„Warunki
techniczne
jakim
powinny
odpowiadać
drogi
i
ich
usytuowanie”
Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999r.
II. STAN ISTNIEJĄCY
Przebudowywana droga ma zniszczoną szczątkową nawierzchnię nie spełniającą wymagań
odpowiedniej nośności , istniejące rowy odwadniające są zarośnięte , przepusty są zamulone , brak
ścianek czołowych i umocnień na wlotach i wylotach .
Badania geotechniczne
Na podstawie wykonanych wierceń badawczych firma „Geotech” ze Świdnicy sporządziła opinię
geotechniczną dotyczącą podłoŜa oraz nawierzchni istniejącej.
Badanie geotechniczne podłoŜa wykazały, Ŝe pod warstwą asfaltową o grubości 3-5cm i podbudową o
grubości warstwy średnio 15-20cm zalega warstwa piasków gliniastych , glin piaszczystych i pyłów
piaszczystych. PoniewaŜ w otworach badawczych do głębokości 1 m nie stwierdzono wód gruntowych
przyjęto dobre warunki wodne i przyjęto do obliczeń nawierzchni grupę nośności podłoŜa G3.
III . OPIS PROJEKTOWANEGO ROZWIĄZANIA
III.1. ZAKRES ROBÓT
Całość robót związanych z wykonaniem przebudowy obejmuje:
1. rozbiórkę istniejącej warstwy asfaltowej o grubości średnio około 5 cm
2. wykonanie koryta pod nawierzchnię ( rozebranie istniejącej podbudowy przemieszanej
z gruntem ujęto w wykopach pod koryto )
3. budowa nawierzchni utwardzonej wg załączonego planu sytuacyjnego oraz przekroju
konstrukcyjnego
4. remont istniejącego odwodnienia powierzchniowego z oczyszczeniem i wyprofilowaniem
rowów, remontem wlotów i wylotów oraz oczyszczeniem z zamulenia istniejących
przepustów
Niniejszy projekt obejmuje równieŜ wykonanie 2 włączeń do drogi krajowej nr 5 w tym:
włączenie nr 1 - włączenie drogi gminnej z działki nr 326 na działkę drogową drogi krajowej nr 306/1
włączenie nr 2 - włączenie drogi gminnej z działki nr 337 na działkę drogową drogi krajowej nr 332/1
Część opisowa
Przebudowa drogi gminnej nr 114925D w Ptaszkowie gmina Kamienna Góra
3
III.2. Podstawowe parametry techniczne:
długość 1363.60 m
szerokość 3.00 m
szerokość poboczy obustronnych 0.5 m
spadki poprzeczne nawierzchni : 1 ÷ 2 % ,
spadki podłuŜne 0.5-6.5%
wjazdy na posesje szerokości minimum 3.00 m.
w miejscach gdzie pozwalały na to warunki terenowe zastosowano poszerzenia na mijanki
IV.2. Konstrukcja nawierzchni
Konstrukcje nawierzchni dróg naleŜy wykonać wg rys. nr 4.
•
nawierzchnia drogi
−
5 cm - warstwa ścieralna z betonu asfaltowego 0/16 standard II,
−
10 cm – warstwa górna podbudowy z kruszywa łamanego - klińca 4/25mm stabilizowanego
mechanicznie wg BN-64/8933-02 i skropionego asfaltem w ilości 1.2 kg/m2
−
15 cm - warstwa dolna podbudowy z kruszywa 31.5/63mm
−
15cm - warstwa wzmacniająca słabe podłoŜe G3 z gruntu stabilizowanego cementem metodą
mieszania na miejscu o wytrzymałości próbek gruntu na ściskanie ( po 28 dniach twardnienia )
Rm=2.5MPa ( z wyłączeniem zjazdów , mijanek i poboczy )
Całkowita grubość nawierzchni 45 cm.
Podbudowę pod nawierzchnię naleŜy wykonać szerzej po 15 cm z kaŜdej strony.
•
zakończenie nawierzchni od strony drogi gruntowej
Od strony napływu wód powierzchniowych na drogach dojazdowych naleŜy zakończyć
nawierzchnię ułoŜonym skośnie krawęŜnikiem wtopionym 15/30 cm .
Przy przygotowywaniu podłoŜa i wykonaniu poszczególnych warstw nawierzchni naleŜy
przestrzegać następujących zaleceń i wymagań:
- podłoŜe powinno uzyskać wymagane cechy nośności : wskaźnik zagęszczenia Is>1.00 i wtórny
moduł odkształcenia E2>100 MPa a wskaźnik odkształcenia czyli iloraz wtórnego
i pierwotnego modułu odkształcenia powinien spełniać warunek E2/E1>2.0
- podbudowa z kruszywa łamanego stabilizowanego mechanicznie powinna uzyskać
wymagane cechy nośności i zagęszczenia tzn.
moduł odkształcenia pierwotnego E1min=100 MPa
moduł odkształcenia wtórnego E2min= 200 MPa
IV.3. Odwodnienie
Ściek z kostki kamiennej:
13.5m ścieku w obrębie działki nr 327/1 – rozebranie starego ścieku i ponowne wybrukowanie po
wykonaniu nawierzchni jezdni zze spadkami w kierunku ścieku.
21m ścieku od hm 2+56.20 do istniejącego wpustu deszczowego
Część opisowa
Przebudowa drogi gminnej nr 114925D w Ptaszkowie gmina Kamienna Góra
4
10mb - na wjeździe na działkę 42/5 hm 6+60.00
Razem ścieki z kostki kamiennej 44.5mb
Konstrukcja – 6 rzędów kostki kamiennej 9/11 , wyprofilowane łukowo
z zagłębieniem 7 cm na
podsypce cementowo – piaskowej min. 5cm i na ławie z pospółki gr 10cm.
Ściek betonowy korytkowy
40mb ścieku lewostronnego wzdłuŜ ogrodzenia działki z wyprofilowaniem spadku w kierunku
istniejącego przepustu pod wjazdem
77mb ścieku prawostronnego od hm 6+45.00
Razem 117 mb ścieku
Konstrukcja – ściek betonowy prefabrykowany korytkowy o wielkości prefabrykatu 0.60x0.50x15cm
na podsypce cementowo – piaskowej 5cm i na ławie z pospółki gr 15cm.
Istniejące przepusty do oczyszczenia z zamulenia
przepust nr 2 , 2a oraz 8 przewiduje się do oczyszczenia i udroŜnienia
Istniejące przepusty do remontu z wybrukowaniem wlotów i wylotów
przepust nr 1 – dn 50 , l=6m
przepust nr 3 – dn 50 , l=5m
przepust nr 4 – dn 60 , l=6m
przepust nr 5 – dn 60 , l=6m
przepust nr 6 – dn 60 , l=12m
przepust nr 7 – dn 60 , l=6m
istniejące rowy do oczyszczenia i wyprofilowania
odtworzenie rowu o przekroju trójkątnym od hm 4+55.00 do hm 6+25.00
wzdłuŜ prawej
krawędzi drogi z odprowadzeniem do istniejącego rowu przed wlotem do przepustu nr 2.
pogłębienie istniejącego rowu trapezowego wzdłuŜ prawej krawędzi drogi od hm 7+60 do wlotu
do przepustu nr 6
pogłębienie istniejącego rowu trapezowego wzdłuŜ lewej krawędzi drogi od wylotu przepustu
nr 6 do wlotu do przepustu nr 8.
V . BILANS POWIERZCHNI
Rodzaj nawierzchni
Nawierzchnia jezdni
Powierzchnia
[m2]
4435
Nawierzchnia dojazdów do posesji
200
RAZEM NAWIERZCHNIE
4635
Opracowała: Magdalena Poliborska
