zal 1_Oopis przedmiotu zamowienia_czytnik

Załącznik nr 1, WChBN/04/14

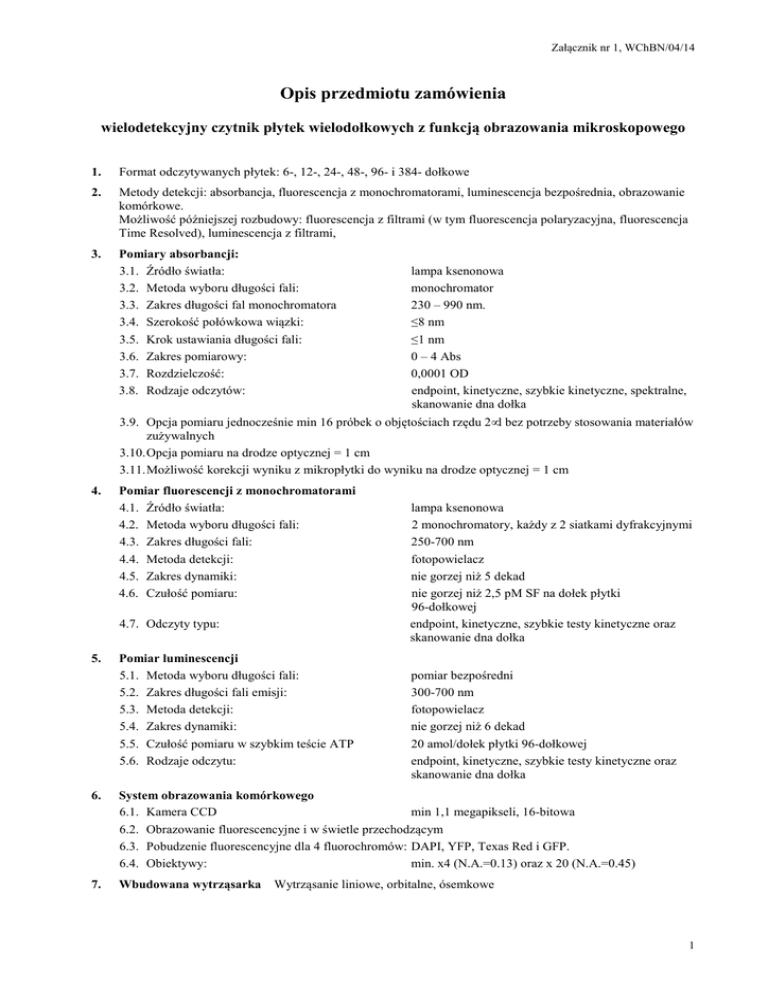

Opis przedmiotu zamówienia
wielodetekcyjny czytnik płytek wielodołkowych z funkcją obrazowania mikroskopowego
1.
Format odczytywanych płytek: 6-, 12-, 24-, 48-, 96- i 384- dołkowe
2.
Metody detekcji: absorbancja, fluorescencja z monochromatorami, luminescencja bezpośrednia, obrazowanie
komórkowe.
Możliwość późniejszej rozbudowy: fluorescencja z filtrami (w tym fluorescencja polaryzacyjna, fluorescencja
Time Resolved), luminescencja z filtrami,
3.
Pomiary absorbancji:
3.1. Źródło światła:
3.2. Metoda wyboru długości fali:
3.3. Zakres długości fal monochromatora
3.4. Szerokość połówkowa wiązki:
3.5. Krok ustawiania długości fali:
3.6. Zakres pomiarowy:
3.7. Rozdzielczość:
3.8. Rodzaje odczytów:
lampa ksenonowa
monochromator
230 – 990 nm.
≤8 nm
≤1 nm
0 – 4 Abs
0,0001 OD
endpoint, kinetyczne, szybkie kinetyczne, spektralne,
skanowanie dna dołka
3.9. Opcja pomiaru jednocześnie min 16 próbek o objętościach rzędu 2µl bez potrzeby stosowania materiałów
zużywalnych
3.10. Opcja pomiaru na drodze optycznej = 1 cm
3.11. Możliwość korekcji wyniku z mikropłytki do wyniku na drodze optycznej = 1 cm
4.
Pomiar fluorescencji z monochromatorami
4.1. Źródło światła:
4.2. Metoda wyboru długości fali:
4.3. Zakres długości fali:
4.4. Metoda detekcji:
4.5. Zakres dynamiki:
4.6. Czułość pomiaru:
4.7. Odczyty typu:
5.
Pomiar luminescencji
5.1. Metoda wyboru długości fali:
5.2. Zakres długości fali emisji:
5.3. Metoda detekcji:
5.4. Zakres dynamiki:
5.5. Czułość pomiaru w szybkim teście ATP
5.6. Rodzaje odczytu:
lampa ksenonowa
2 monochromatory, każdy z 2 siatkami dyfrakcyjnymi
250-700 nm
fotopowielacz
nie gorzej niż 5 dekad
nie gorzej niż 2,5 pM SF na dołek płytki
96-dołkowej
endpoint, kinetyczne, szybkie testy kinetyczne oraz
skanowanie dna dołka
pomiar bezpośredni
300-700 nm
fotopowielacz
nie gorzej niż 6 dekad
20 amol/dołek płytki 96-dołkowej
endpoint, kinetyczne, szybkie testy kinetyczne oraz
skanowanie dna dołka
6.
System obrazowania komórkowego
6.1. Kamera CCD
min 1,1 megapikseli, 16-bitowa
6.2. Obrazowanie fluorescencyjne i w świetle przechodzącym
6.3. Pobudzenie fluorescencyjne dla 4 fluorochromów: DAPI, YFP, Texas Red i GFP.
6.4. Obiektywy:
min. x4 (N.A.=0.13) oraz x 20 (N.A.=0.45)
7.
Wbudowana wytrząsarka
Wytrząsanie liniowe, orbitalne, ósemkowe
1
Załącznik nr 1, WChBN/04/14
8.
Opcjonalny, możliwy do zakupu w przyszłości moduł dwukanałowego dyspensera
8.1. Ilość kanałów:
2
8.2.
8.3.
8.4.
8.5.
8.6.
9.
Zakres dozowanych objętości:
Objętość martwa układu:
Funkcja odzyskiwania odczynnika
Dokładność dozowania:
Powtarzalność dozowania:
5-1000µl
< 1,5 ml
±1µl lub 2%
≤ 2% w zakresie 50-200 µl
Wbudowany inkubator
9.1. Zakres temperatury pracy:
od 4°C powyżej temp. otoczenia do 45°C
9.2. Nierównomierność temperatury w komorze pomiarowej
±0,5°C
9.3. Przygotowany do pracy z modułem kontroli składu atmosfery w komorze
10. Program komputerowy do obsługi czytnika, w zestawie
10.1. Modele dopasowania krzywej standardowej
10.2. Operacie na wynikach: transformacje, cut offs, formuły, funkcje, sprawdzenie warunków walidacji testu
10.3. Testowanie przyrządu z poziomu programu
10.4. Eksport danych do arkusza kalkulacyjnego i do pliku tekstowego
10.5. Funkcja korekcji długości drogi optycznej
10.6. Pełna obsługa systemu obrazowania
10.7. Funkcja liczenia komórek z analizą subpopulacji
10.8. Ilość licencji (komputerów, na których można uruchomić program) – min 2
11. Stacja analizy obrazu - zestaw komputerowy do sterowania przyrządem, odbierania analizy
i przechowywania obrazów
Minimalna konfiguracja:
- procesor - Intel i7 3 generacji;
- RAM: 12GB,
- HDD: 2TB;
- napęd optyczny: DVD+/-RW;
- monitor LCD 24" wide HD,
- system Windows 7 Pro
12. Stacja analizy obrazu off-line
Minimalna konfiguracja:
- procesor: Intel i5,
- RAM: 8GB,
- HDD: 1TB;
- napęd optyczny: DVD+/-RW,
- system: Windows 7 Pro
13. Dodatkowe wyposażenie
13.1. źródło światła LED i odpowiedni filtr (505nm)
13.2. źródło światła LED i odpowiedni filtr (590nm)
13.3. źródło światła LED i odpowiedni filtr (365nm)
13.4. źródło światła LED i odpowiedni filtr (465nm)
14. Możliwości rozbudowy:
Czytnik będący przedmiotem zamówienia musi posiadać możliwość rozbudowy o moduł pomiarów
filtrowych umożliwiający pomiar fluorescencji z filtrami, fluorescencji polaryzacyjnej, fluorescencji
TRF i luminescencji z filtrami (dwubarwnej) o następujących parametrach:
14.1. Źródło światła pobudzania:
lampa ksenonowa
14.2. Metoda wyboru długości fali:
filtry interferencyjne
14.3. Metoda detekcji:
odrębny fotopowielacz
2
Załącznik nr 1, WChBN/04/14
14.4. Zakres długości fali dla pomiarów fluorescencji:
14.5. Czułość pomiaru fluorescencji:
200-700 nm
nie gorzej niż 0,25 pM SF na dołek płytki
96-dołkowej
14.6. Zakres długości fali dla pomiarów fluorescencji TRF: 250-700 nm
14.7. Czułość pomiaru fluorescencji TRF:
nie gorzej niż 40 fM Europium na dołek płytki
96-dołkowej
14.8. Zakres długości fali dla pomiarów fluorescencji polaryzacyjnej: 320-700 nm
14.9. Czułość pomiaru fluorescencji polaryzacyjnej:
nie gorzej niż 2 mP przy 1 nM fluoresceiny
14.10. Zakres długości fal przy pomiarach luminescencji:
300-700 nm
14.11. Czułość pomiaru luminescencji w szybkim teście ATP 10 amol/dołek płytki 96-dołkowej
14.12. Zakres dynamiki w pomiarach luminescencyjnych:
nie gorzej niż 6 dekad
14.13. Rodzaje odczytu:
endpoint, kinetyczne, szybkie kinetyczne
oraz skanowanie dna dołka
3
