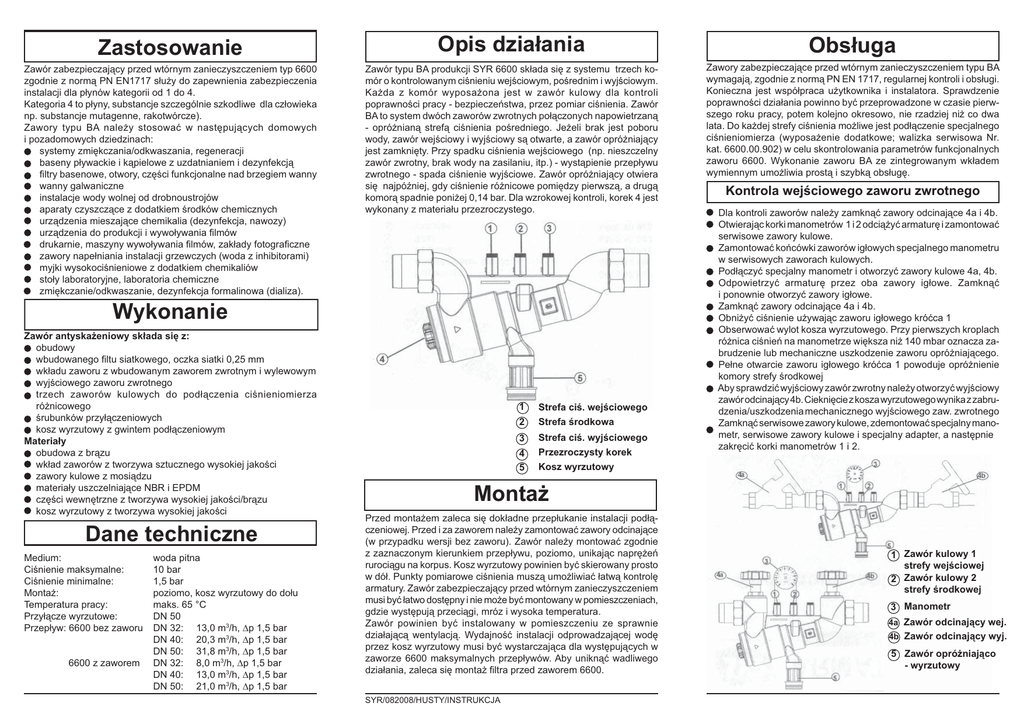

Zastosowanie Wykonanie Obsługa Opis działania Montaż Dane

Zastosowanie
Opis działania
Obsługa
Zawór zabezpieczający przed wtórnym zanieczyszczeniem typ 6600
zgodnie z normą PN EN1717 służy do zapewnienia zabezpieczenia
instalacji dla płynów kategorii od 1 do 4.
Kategoria 4 to płyny, substancje szczególnie szkodliwe dla człowieka
np. substancje mutagenne, rakotwórcze).
Zawory typu BA należy stosować w następujących domowych
i pozadomowych dziedzinach:
systemy zmiękczania/odkwaszania, regeneracji
baseny pływackie i kąpielowe z uzdatnianiem i dezynfekcją
filtry basenowe, otwory, części funkcjonalne nad brzegiem wanny
wanny galwaniczne
instalacje wody wolnej od drobnoustrojów
aparaty czyszczące z dodatkiem środków chemicznych
urządzenia mieszające chemikalia (dezynfekcja, nawozy)
urządzenia do produkcji i wywoływania filmów
drukarnie, maszyny wywoływania filmów, zakłady fotograficzne
zawory napełniania instalacji grzewczych (woda z inhibitorami)
myjki wysokociśnieniowe z dodatkiem chemikaliów
stoły laboratoryjne, laboratoria chemiczne
zmiękczanie/odkwaszanie, dezynfekcja formalinowa (dializa).
Zawór typu BA produkcji SYR 6600 składa się z systemu trzech komór o kontrolowanym ciśnieniu wejściowym, pośrednim i wyjściowym.
Każda z komór wyposażona jest w zawór kulowy dla kontroli
poprawności pracy - bezpieczeństwa, przez pomiar ciśnienia. Zawór
BA to system dwóch zaworów zwrotnych połączonych napowietrzaną
- opróżnianą strefą ciśnienia pośredniego. Jeżeli brak jest poboru
wody, zawór wejściowy i wyjściowy są otwarte, a zawór opróżniający
jest zamknięty. Przy spadku ciśnienia wejściowego (np. nieszczelny
zawór zwrotny, brak wody na zasilaniu, itp.) - wystąpienie przepływu
zwrotnego - spada ciśnienie wyjściowe. Zawór opróżniający otwiera
się najpóźniej, gdy ciśnienie różnicowe pomiędzy pierwszą, a drugą
komorą spadnie poniżej 0,14 bar. Dla wzrokowej kontroli, korek 4 jest
wykonany z materiału przezroczystego.
Zawory zabezpieczające przed wtórnym zanieczyszczeniem typu BA
wymagają, zgodnie z normą PN EN 1717, regularnej kontroli i obsługi.
Konieczna jest współpraca użytkownika i instalatora. Sprawdzenie
poprawności działania powinno być przeprowadzone w czasie pierwszego roku pracy, potem kolejno okresowo, nie rzadziej niż co dwa
lata. Do każdej strefy ciśnienia możliwe jest podłączenie specjalnego
ciśnieniomierza (wyposażenie dodatkowe; walizka serwisowa Nr.
kat. 6600.00.902) w celu skontrolowania parametrów funkcjonalnych
zaworu 6600. Wykonanie zaworu BA ze zintegrowanym wkładem
wymiennym umożliwia prostą i szybką obsługę.
Wykonanie
Zawór antyskażeniowy składa się z:
obudowy
wbudowanego filtu siatkowego, oczka siatki 0,25 mm
wkładu zaworu z wbudowanym zaworem zwrotnym i wylewowym
wyjściowego zaworu zwrotnego
trzech zaworów kulowych do podłączenia ciśnieniomierza
różnicowego
śrubunków przyłączeniowych
kosz wyrzutowy z gwintem podłączeniowym
Materiały
obudowa z brązu
wkład zaworów z tworzywa sztucznego wysokiej jakości
zawory kulowe z mosiądzu
materiały uszczelniające NBR i EPDM
części wewnętrzne z tworzywa wysokiej jakości/brązu
kosz wyrzutowy z tworzywa wysokiej jakości
Dane techniczne
Medium:
Ciśnienie maksymalne:
Ciśnienie minimalne:
Montaż:
Temperatura pracy:
Przyłącze wyrzutowe:
Przepływ: 6600 bez zaworu
6600 z zaworem
woda pitna
10 bar
1,5 bar
poziomo, kosz wyrzutowy do dołu
maks. 65 °C
DN 50
DN 32: 13,0 m3/h, ∆p 1,5 bar
DN 40: 20,3 m3/h, ∆p 1,5 bar
DN 50: 31,8 m3/h, ∆p 1,5 bar
DN 32: 8,0 m3/h, ∆p 1,5 bar
DN 40: 13,0 m3/h, ∆p 1,5 bar
DN 50: 21,0 m3/h, ∆p 1,5 bar
1
Strefa ciś. wejściowego
2
Strefa środkowa
3
Strefa ciś. wyjściowego
Przezroczysty korek
4
5
Kontrola wejściowego zaworu zwrotnego
Dla kontroli zaworów należy zamknąć zawory odcinające 4a i 4b.
Otwierając korki manometrów 1 i 2 odciążyć armaturę i zamontować
serwisowe zawory kulowe.
Zamontować końcówki zaworów igłowych specjalnego manometru
w serwisowych zaworach kulowych.
Podłączyć specjalny manometr i otworzyć zawory kulowe 4a, 4b.
Odpowietrzyć armaturę przez oba zawory igłowe. Zamknąć
i ponownie otworzyć zawory igłowe.
Zamknąć zawory odcinające 4a i 4b.
Obniżyć ciśnienie używając zaworu igłowego króćca 1
Obserwować wylot kosza wyrzutowego. Przy pierwszych kroplach
różnica ciśnień na manometrze większa niż 140 mbar oznacza zabrudzenie lub mechaniczne uszkodzenie zaworu opróżniającego.
Pełne otwarcie zaworu igłowego króćca 1 powoduje opróżnienie
komory strefy środkowej
Aby sprawdzić wyjściowy zawór zwrotny należy otworzyć wyjściowy
zawór odcinający 4b. Cieknięcie z kosza wyrzutowego wynika z zabrudzenia/uszkodzenia mechanicznego wyjściowego zaw. zwrotnego
Zamknąć serwisowe zawory kulowe, zdemontować specjalny manometr, serwisowe zawory kulowe i specjalny adapter, a następnie
zakręcić korki manometrów 1 i 2.
Kosz wyrzutowy
Montaż
Przed montażem zaleca się dokładne przepłukanie instalacji podłączeniowej. Przed i za zaworem należy zamontować zawory odcinające
(w przypadku wersji bez zaworu). Zawór należy montować zgodnie
z zaznaczonym kierunkiem przepływu, poziomo, unikając naprężeń
rurociągu na korpus. Kosz wyrzutowy powinien być skierowany prosto
w dół. Punkty pomiarowe ciśnienia muszą umożliwiać łatwą kontrolę
armatury. Zawór zabezpieczający przed wtórnym zanieczyszczeniem
musi być łatwo dostępny i nie może być montowany w pomieszczeniach,
gdzie występują przeciągi, mróz i wysoka temperatura.
Zawór powinien być instalowany w pomieszczeniu ze sprawnie
działającą wentylacją. Wydajność instalacji odprowadzającej wodę
przez kosz wyrzutowy musi być wystarczająca dla występujących w
zaworze 6600 maksymalnych przepływów. Aby uniknąć wadliwego
działania, zaleca się montaż filtra przed zaworem 6600.
SYR/082008/HUSTY/INSTRUKCJA
1 Zawór kulowy 1
strefy wejściowej
2 Zawór kulowy 2
strefy środkowej
3 Manometr
4a Zawór odcinający wej.
4b Zawór odcinający wyj.
5 Zawór opróżniająco
- wyrzutowy
Wymiary
Części zamienne
®
ARMATUREN
Made in Germany
1
6
Instrukcja obsługi
2
7
3
5
4
6600
A
[R]
L
[mm]
l
[mm]
H
[mm]
h
[mm]
DN 32
1 1/4"
432
340
231
128
DN 40
1 1/2"
436
340
231
128
DN 50
2"
454
340
231
128
Uwaga!
Instalacja i obsługa może być przeprowadzana wyłącznie
przez przeszkolony zakład instalacyjny.
Należy przestrzegać wskazówek zawartych w instrukcji.
Wadliwe działanie armarury wskutek zanieczyszczenia grozi
niebezpieczeństwem.
1
Zawór kulowy:
6600.00.912
2
Kosz wyrzutowy:
6600.50.900
3
4
5
6
Wkład zaworu; komplet:
Siedzisko:
Korek:
6600.50.901
6600.50.902
6600.50.903
Śrubunki (komplet): G 1 1/4"
G 1 1/2"
G 2"
Zawór odcinający: G 1 1/4"
G 1 1/2"
G 2"
Filtr siatkowy:
6600.50.907
6600.50.906
6600.50.905
6600.50.910
6600.50.909
6600.50.908
6600.50.904
7
Hans Sasserath & Co KG - HUSTY
ul. Rzepakowa 5e, 31-989 Kraków
tel. 012/645-03-04, faks: 012/645-03-33,
e-mail:[email protected] www.syr.pl
SYR/082008/HUSTY/INSTRUKCJA
Zawór zabezpieczający przed
wtórnym zanieczyszczeniem zawór atyskażeniowy
typ BA 6600 Dn 32, 40, 50
z zaworami odcinającymi
lub bez zaworów
