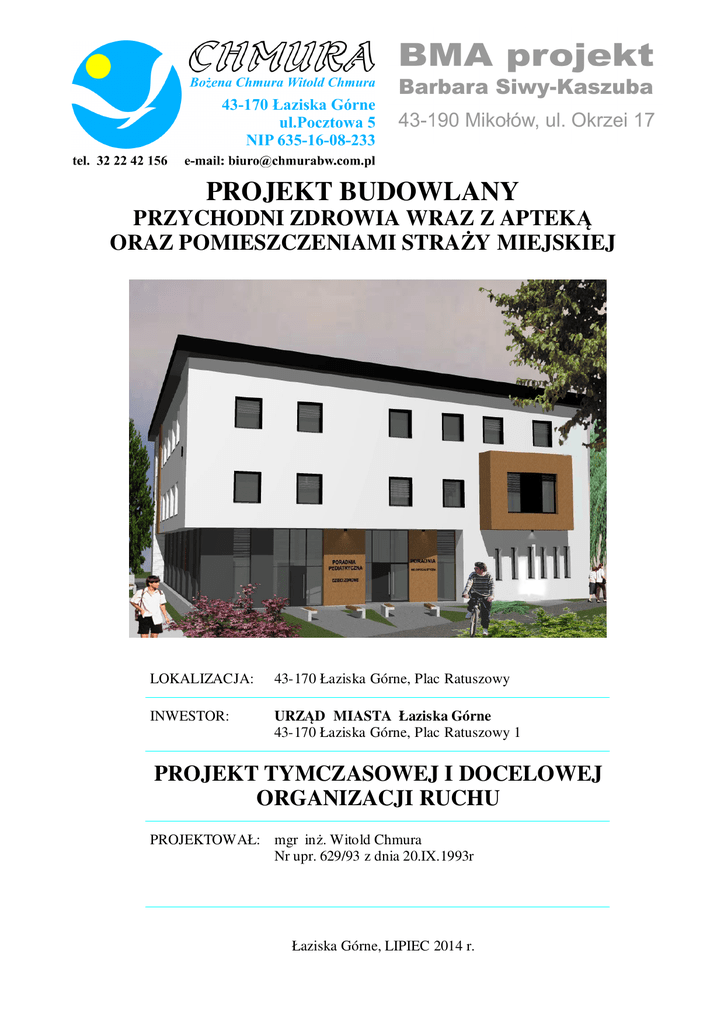

projekt budowlany

PROJEKT BUDOWLANY
PRZYCHODNI ZDROWIA WRAZ Z APTEKĄ
ORAZ POMIESZCZENIAMI STRAŻY MIEJSKIEJ
LOKALIZACJA:
43-170 Łaziska Górne, Plac Ratuszowy
INWESTOR:
URZĄD MIASTA Łaziska Górne
43-170 Łaziska Górne, Plac Ratuszowy 1
PROJEKT TYMCZASOWEJ I DOCELOWEJ
ORGANIZACJI RUCHU
PROJEKTOWAŁ: mgr inż. Witold Chmura
Nr upr. 629/93 z dnia 20.IX.1993r
Łaziska Górne, LIPIEC 2014 r.
43-170 Łaziska Górne ul. Pocztowa 5 tel. 32 2242 156
strona 1
PROJEKT BUDOWLANY PRZYCHODNI ZDROWIA WRAZ Z APTEKĄ
ORAZ POMIESZCZENIAMI STRAŻY MIEJSKIEJ
Lokalizacja: 43-170 Łaziska Górne, Plac Ratuszowy
Działki nr: 228/1; 1167/1; 1245/1; 1246/1; 1306/109; 1746/109; 1784/109; 1785/109;
792/109; 1949/109; 1950/109; 1951/109; 1952/109; 2000/109
Inwestor:
Urząd Miasta Łaziska Górne, Łaziska Górne, Plac Ratuszowy 1
Branża:
PROJEKT TYMCZASOWEJ I DOCELOWEJ ORGANIZACJI RUCHU
SPIS TREŚCI
STRONA TYTUŁOWA
SPIS TREŚCI
OPIS TECHNICZNY
1. PRZEDMIOT OPRACOWANIA
str 2
2. SYTUACJA
str 2
3. PODSTAWA OPRACOWANIA PROJEKTU
str 2
4. OPIS ROZWIĄZAŃ PROJEKTOWYCH
str 3
CZĘŚĆ RYSUNKOWA
ORIENTACJA
RYS OR-1
STAN ISTNIEJĄCY ORGANIZACJI RUCHU
1:500
RYS OR-2
TYMCZASOWA ORGANIZACJA RUCHU ETAP I
1:500
RYS OR-3
TYMCZASOWA ORGANIZACJA RUCHU ETAP II
1:500
RYS OR-4
STAN PROJEKTOWANY DOCELOWY
1:500
43-170 Łaziska Górne ul. Pocztowa 5 tel. 32 2242 156
strona 2
PROJEKT BUDOWLANY PRZYCHODNI ZDROWIA WRAZ Z APTEKĄ
ORAZ POMIESZCZENIAMI STRAŻY MIEJSKIEJ
Lokalizacja: 43-170 Łaziska Górne, Plac Ratuszowy
Działki nr: 228/1; 1167/1; 1245/1; 1246/1; 1306/109; 1746/109; 1784/109; 1785/109;
792/109; 1949/109; 1950/109; 1951/109; 1952/109; 2000/109
Inwestor:
Urząd Miasta Łaziska Górne, Łaziska Górne, Plac Ratuszowy 1
Branża:
PROJEKT TYMCZASOWEJ I DOCELOWEJ ORGANIZACJI RUCHU
OPIS TECHNICZNY
1. PRZEDMIOTEM OPRACOWANIA jest projekt docelowej i tymczasowej organizacji
ruchu dla potrzeb budowy przychodni zdrowia wraz z apteką oraz pommieszczeniami straży
miejskiej zlokalizowanych na działkach o numerach 228/1; 1167/1; 1245/1; 1246/1; 1306/109;
1746/109; 1784/109; 1785/109; 792/109; 1949/109; 1950/109; 1951/109; 1952/109; 2000/109
w Łaziskach Górnych.
Zaprojektowano połączenie ul. Energetyków i ul. Parkowej krótkim odcinkiem drogi z budową
zjazdu od strony ul. Energetyków, połączonego z układem parkingów.
W ramach projektu przychodni zaprojektowano także rozbudowę istniejącego parkingu za
Urzędem Miejskim, do którego dojazd pozostaje bez zmian oraz nowy układ dojść pieszych do
obiektu.
2. SYTUACJA
Inwestorem jest Urząd Miejski w Łaziskach Górnych, Plac Ratuszowy 1.
Lokalizacja projektowanego układu dróg i parkingów na działkach własności inwestora za
wyjątkiem działki 1167/1 własności Spółdzielni Mieszkaniowej „Hutnik” w Łaziskach Górnych
ul. Dworcowa 26.
Także drogi, z których następuje zjazd do projektowanego układu stanowią własność inwestora.
3. PODSTAWA OPRACOWANIA PROJEKTU
•
•
Projekt budowlany zagospodarowania działek opracowany przez naszą pracownię w lipcu 2014
wraz z niezbędnymi uzgodnieniami.
Aktualizacja mapy zasadniczej w skali 1:500 opracowana przez geodetę uprawnionego Mariusza
Czobota z zatwierdzeniem dokonanym przez Powiatowy Ośrodek Dokumentacji GeodezyjnoKartograficznej z dnia 29.11.2013
•
Decyzja Burmistrza Miasta Łaziska Górne zezwolenia na zjazd wydana pismem
WK.7021.6.42.2013 z dnia 08.11.2013
•
Wizja lokalna
▪
Polskie normy i zasady sztuki budowlanej;
- rozporządzenie Ministra Transportu i Gospodarki Morskiej z 02.03.1999 w sprawie warunków
technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43,
poz.430)
- ustawa z dnia 20.06.1997 – Prawo o ruchu drogowym (dz.U z 2003r nr 58, poz.505.z późn.
zmianami)
- Rozporządzenie Ministra Infrastruktury z 23.09.2003 w sprawie szczegółowych warunków
zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzeniem (Dz.U. Nr
177, poz.1729)
- Rozporządzenie Ministrów Infrastruktury oraz Spraw Wewnętrznych i Administracji z dnia 31
lipca 2002 w sprawie znaków i sygnałów drogowych (DU nr 170, poz.1393)
43-170 Łaziska Górne ul. Pocztowa 5 tel. 32 2242 156
strona 3
PROJEKT BUDOWLANY PRZYCHODNI ZDROWIA WRAZ Z APTEKĄ
ORAZ POMIESZCZENIAMI STRAŻY MIEJSKIEJ
Lokalizacja: 43-170 Łaziska Górne, Plac Ratuszowy
Działki nr: 228/1; 1167/1; 1245/1; 1246/1; 1306/109; 1746/109; 1784/109; 1785/109;
792/109; 1949/109; 1950/109; 1951/109; 1952/109; 2000/109
Inwestor:
Urząd Miasta Łaziska Górne, Łaziska Górne, Plac Ratuszowy 1
Branża:
PROJEKT TYMCZASOWEJ I DOCELOWEJ ORGANIZACJI RUCHU
- Szczegółowe warunki techniczne dla znaków i sygnałów drogowych oraz urządzeń
bezpieczeństwa ruchu drogowego i warunki ich umieszczania na drogach” Dz. U. RP Załącznik
do nr 220, poz. 2181 z dnia 23 grudnia 2003r.
4. OPIS ROZWIĄZAŃ PROJEKTOWYCH
CEL OPRACOWANIA
Tymczasową organizację ruchu opracowano w celu uzgodnienia z organem zarządzającym
ruchem i uzyskania zgody na zajęcie pasa drogowego ulicy Energetyków na czas budowy zjazdu i
odcinka nowej drogi z ciągiem kanalizacyjnym z ul. Energetyków, następnie w oddzielnym etapie
przebudowy fragmentu ulicy Parkowej w trakcie budowy obiektu kubaturowego.
Docelową organizację ruchu opracowano w celu uzgodnienia z organem zarządzającym ruchem.
WYKONAWCA
Urząd Miejski Łaziska Górne.
Bezpośredni wykonawca robót zostanie wyłoniony w trybie przetargu nieograniczonego.
TERMIN WYKONANIA
Czas trwania robót: 2015 rok
O szczegółowym terminie wprowadzenia zmian w organizacji ruchu wykonawca robót
powiadomi z wyprzedzeniem co najmniej 7 dni: Organ zarządzający ruchem, Zarząd drogi,
Komendanta Policji oraz właścicieli posesji, do których będzie utrudniony wjazd.
STAN ISTNIEJĄCY
Ulica Energetyków w omawianym zakresie to droga gminna o nawierzchni asfaltowej,
jednojezdniowa z dwoma pasami ruchu. Wzdłuż drogi obustronny chodnik, od strony wschodniej
parking dla samochodów osobowych oddzielony od drogi pasem zieleni. Szerokość jezdni 6,0m,
wzdłuż osi drogi oznakowanie linią ciągłą zakazującą wyprzedzanie, odcinek drogi posiada
oznakowanie pionowe zakazujące postoju i parkowania oraz ograniczające prędkość do 30km/h.
Ulica Parkowa stanowi dojazd do pobliskiego budynku mieszkalnego wielorodzinnego, jest to
droga gminna z jedną jezdnią utwardzoną nawierchnią asfaltową o szerokości 4,5m. Na drodze
brak oznakowań, w narożu południowym drogi wjazd na teren parkingu straży miejskiej z
zakazem wjazdu wszelkich pojazdów.
Ulica Energetyków położona w centrum miasta w rejonie projektowanych robót charakteryzuje się
niewielkim nasileniem ruchu, w okresie szczytów – średnim. Ulica Parkowa o minimlanym
nasileniu ruchu.
Ruch pieszy w rejonie przebudowywanych dróg sporadyczny.
STAN PROJEKTOWANY UKŁADU DRÓG
Projektowany zjazd nastąpi z ul. Energetyków, zjazd połączony będzie z budową nowego odcinka
drogi do połączenia z narożem ul. Parkowej. W ciągu budowanej drogi zaprojektowano budowę
ciągu kanalizacji deszczowej.
Prowadzone roboty będą na terenie chodnika po wschodniej stronie drogi i na fragmencie pasa
drogowego.
W zakresie robót jest zabudowa nowego zjazdu z wymianą krawężnika wzdłuż drogi, zabudowa
ciągu kanalizacyjnego z włączeniem się do istniejącej kanalizacji.
W miejscu włączenia się do ul. Parkowej przewidziano wymianę części nawierzchni ul. Parkowej
wraz z krawężnikami oraz budowę miejsc parkingowych prostopadłych do ul. Parkowej.
43-170 Łaziska Górne ul. Pocztowa 5 tel. 32 2242 156
strona 4
PROJEKT BUDOWLANY PRZYCHODNI ZDROWIA WRAZ Z APTEKĄ
ORAZ POMIESZCZENIAMI STRAŻY MIEJSKIEJ
Lokalizacja: 43-170 Łaziska Górne, Plac Ratuszowy
Działki nr: 228/1; 1167/1; 1245/1; 1246/1; 1306/109; 1746/109; 1784/109; 1785/109;
792/109; 1949/109; 1950/109; 1951/109; 1952/109; 2000/109
Inwestor:
Urząd Miasta Łaziska Górne, Łaziska Górne, Plac Ratuszowy 1
Branża:
PROJEKT TYMCZASOWEJ I DOCELOWEJ ORGANIZACJI RUCHU
STAN PASA DROGOWEGO PO REALIZACJI ROBÓT:
Po realizacji robót związanych z budową wjazdu i nowej drogi, nowego układu parkingów z
drogami dojazdowymi i nowego układu ciągów pieszych należy usunąć oznakowanie dla
czasowej organizacji ruchu, zabudować oznakowanie docelowe organizacji ruchu oraz
bezzwłocznie powiadomić o powyższym organ zarządzający ruchem.
PROJEKTOWANA TYMCZASOWA ORGANIZACJA RUCHU
Zaprojektowano etapowe prowadzenie robót:
– etap I roboty: wykonanie nowego zjazdu z ul. Energetyków wraz z odcinkiem nowej drogi z
kanalizacją deszczową
– etap II roboty: wykonanie wymiany fragmentu nawierzchni ul. Parkowej z przyległymi
miejscami parkingowymi – w czasie budowy obiektów kubaturowych z infrastrukturą.
Roboty wynikające z technologii robót drogowych spowodują niewielkie utrudnienia w ruchu
samochodowym, ograniczą ruch pieszy.
Dla zmniejszenia zagrożeń zaprojektowano tymczasową organizaję ruchu oddzielną dla każdego z
etapów.
I etap
W trakcie prowadzenia robót I etapu od strony ul. Energetyków dla samochodów podążających
w obu kierunkach wprowadzono oznakowanie znakami pionowym ostrzegawczymi „roboty
drogowe” i „zwężenie drogi – jednostronne”, wprowadzono także znak nakazu „zakaz
wyprzedzania”. Od strony ul. Parkowej wprowadzono dla ruchu obustronnego oznakowanie
znakami pionowym ostrzegawczymi „roboty drogowe” i „zwężenie drogi – jednostronne”
Bezpośredni rejon robót oznakowany zaporami drogowymi U20a, U20b i U3d.
Znaki należy zlikwidować po zakończeniu robót I etapu
II etap
W trakcie prowadzenia robót II etapu od strony ul. Energetyków wprowadzono znak pionowy
ostrzegawczy „inne niebezpieczeństwa” z tabliczką „wyjazd z budowy”. Od strony dojazdów
ul.Parkową wprowadzono znaki ostrzegawcze „roboty drogowe” oraz zakazu „zakaz wjazdu”
Sposób ustawienia i rodzaj znaków drogowych pokazano na rysunkach.
Znaki należy zlikwidować po zakończeniu robót całości budowy
WYKAZ OZNAKOWANIA
dla organizacji tymczasowej etap I znaki pionowe:
A-12a............................................................ szt. 2
A-12b............................................................ szt. 2
A-14 ..............................................................szt. 4
B-25 ..............................................................szt. 2
U-20b ............................................................szt. 1
U-20a ............................................................szt. 1
U-3d ............................................................szt. 1
dla organizacji tymczasowej etap II znaki pionowe:
A-30 z tabliczką wyjazd z budowy............... szt. 1
A-14 ..............................................................szt. 2
B-2 ..............................................................szt. 2
43-170 Łaziska Górne ul. Pocztowa 5 tel. 32 2242 156
strona 5
PROJEKT BUDOWLANY PRZYCHODNI ZDROWIA WRAZ Z APTEKĄ
ORAZ POMIESZCZENIAMI STRAŻY MIEJSKIEJ
Lokalizacja: 43-170 Łaziska Górne, Plac Ratuszowy
Działki nr: 228/1; 1167/1; 1245/1; 1246/1; 1306/109; 1746/109; 1784/109; 1785/109;
792/109; 1949/109; 1950/109; 1951/109; 1952/109; 2000/109
Inwestor:
Urząd Miasta Łaziska Górne, Łaziska Górne, Plac Ratuszowy 1
Branża:
PROJEKT TYMCZASOWEJ I DOCELOWEJ ORGANIZACJI RUCHU
PROJEKTOWANA DOCELOWA ORGANIZACJA RUCHU
Projekt organizacji ruchu opracowano na czas po zakończeniu całości zadania budowy
kubaturowej, przebudowy układu drogowego z parkingami i ciągów pieszych .
W rejonie projektowanego parkingu zaprojektowano oznakowanie sześciu miejsc dla osób
niepełnosprawnych trzema znakami pionowymi D-18a (parking- miejsce zatrzeżone) z tabliczką
T-29 (dla osób niepełnosprawnych) i tabliczką „2 stanowiska” oraz poziomymi malowanymi w
kolorze białym P-24 (miejsce dla osoby niepełnosprawnej).
W rejonie projektowanego zjazdu na ul. Energetyków zaprojektowano wprowadzenie znaku
pionowego A-7 (ustąp pierszeństwa), wzdłuż ul. Energetyków wymieniono istniejące tabliczki T6
na nowe (żółte wskazujące rzeczywisty przebieg drogi z uwzględnieniem pierszeństwa).
Od strony ul.Parkowej zaprojektowano zabudowę czterech zbaków pionowych: tabliczek T6
(żółte wskazujące rzeczywisty przebieg drogi z uwzględnieniem pierszeństwa).
Sposób ustawienia i rodzaj znaków drogowych pokazano na rysunkach.
WYKAZ OZNAKOWANIA
dla organizacji docelowej znaki pionowe:
D-18 a .......................................................... szt. 3
T-29 .............................................................szt. 3
T „2 stanowiska” .........................................szt. 3
A-7 …............................................................szt. 1
T-6 różne....................................................... szt. 6
znaki poziome:
P-24 ..............................................................szt. 6
ZAŁOŻENIA OGÓLNE ORGANIZACJI ROBÓT:
– miejsca robót oznakować i zabezpieczyć zgodnie z obowiązującymi przepisami BHP
– po zakończeniu robót znaki i urządzenia bezpieczeństwa ustawione na czas robót winne
być usunięte
– należy zastosować znaki odblaskowe, folia II gen. z grupy wielkości „średnie”
– znaki należy umocować na wysokości min 2,2m od poziomu nawierzchni pobocza do
dolnej krawędzi tarczy znaku w odległości min 0,50m od krawędzi drogi
– znaki należy ustawiać tak, by wzajemnie nie ograniczały widoczności oraz widoczności
kierowców
– osoby wykonujące prace w pasie drogowym powinny być ubrane w odzież ostrzegawczą o
barwie pomarańczowej lub żółtej ywyposażoną w elementy odblaskowe
– pojazdy wykonujące roboty w pasie drogowym obowiązane są do wysyłania żółtych
sygnałów błyskowych.
– jednostka prowadząca roboty w pasie drogowym zobowiązana jest do bieżącego
utrzymania w należytym stanie elementów technicznych użytych do oznakowania i
zabezpieczenia robót.
– w przypadku wystąpienia utrudnień w ruchu na zwężonym odcinku drogi należy
wprowadzić ręczne kierowanie ruchem przez osoby uprawnione
Opracował:
mgr inż Witold Chmura
