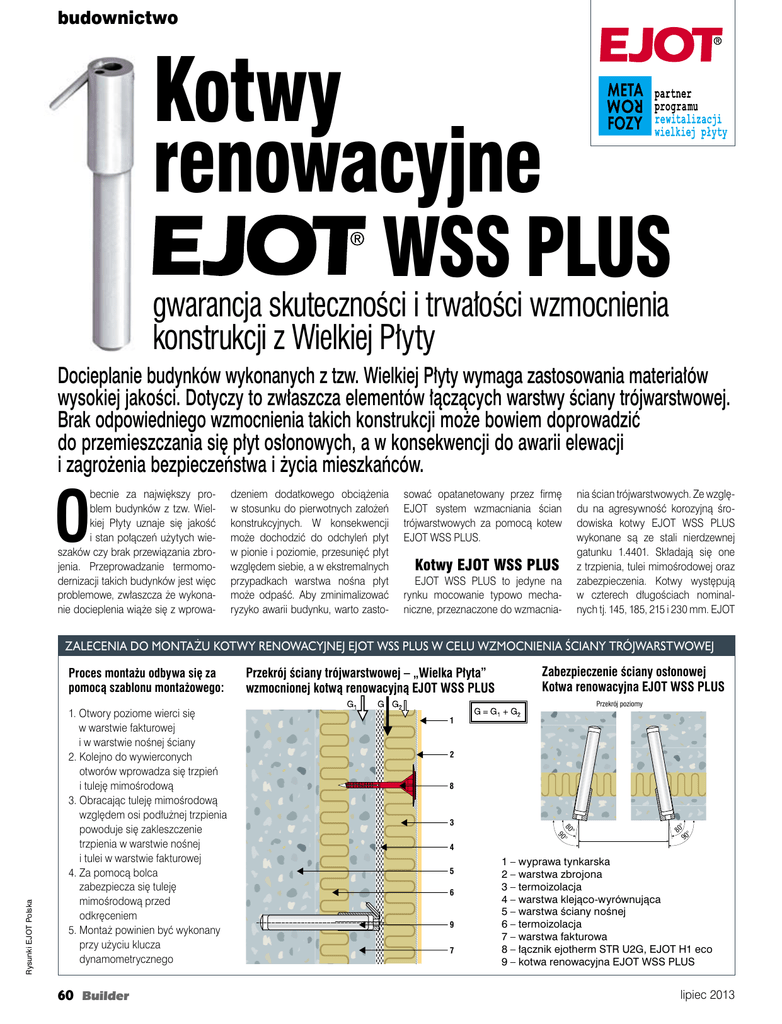

budownictwo Kotwy renowacyjne WSS PLUS gwarancja skuteczności i trwałości wzmocnienia konstrukcji z Wielkiej Płyty Docieplanie budynków wykonanych z tzw. Wielkiej Płyty wymaga zastosowania materiałów wysokiej jakości. Dotyczy to zwłaszcza elementów łączących warstwy ściany trójwarstwowej. Brak odpowiedniego wzmocnienia takich konstrukcji może bowiem doprowadzić do przemieszczania się płyt osłonowych, a w konsekwencji do awarii elewacji i zagrożenia bezpieczeństwa i życia mieszkańców. O becnie za największy problem budynków z tzw. Wielkiej Płyty uznaje się jakość i stan połączeń użytych wieszaków czy brak przewiązania zbrojenia. Przeprowadzanie termomodernizacji takich budynków jest więc problemowe, zwłaszcza że wykonanie docieplenia wiąże się z wprowa- dzeniem dodatkowego obciążenia w stosunku do pierwotnych założeń konstrukcyjnych. W konsekwencji może dochodzić do odchyleń płyt w pionie i poziomie, przesunięć płyt względem siebie, a w ekstremalnych przypadkach warstwa nośna płyt może odpaść. Aby zminimalizować ryzyko awarii budynku, warto zasto- sować opatanetowany przez firmę EJOT system wzmacniania ścian trójwarstwowych za pomocą kotew EJOT WSS PLUS. nia ścian trójwarstwowych. Ze względu na agresywność korozyjną środowiska kotwy EJOT WSS PLUS wykonane są ze stali nierdzewnej gatunku 1.4401. Składają się one z trzpienia, tulei mimośrodowej oraz zabezpieczenia. Kotwy występują w czterech długościach nominalnych tj. 145, 185, 215 i 230 mm. EJOT Kotwy EJOT WSS PLUS EJOT WSS PLUS to jedyne na rynku mocowanie typowo mechaniczne, przeznaczone do wzmacnia- ZALECENIA DO MONTAŻU KOTWY renowacyjnej EJOT WSS PLUS W CELU WZMOCNIENIA ŚCIANY TRÓJWARSTWOWEJ 0RZEKRÐJPOZIOMY 60 Builder :ABEZPIECZENIEyCIANYOSONOWEJ +OTWARENOWACYJNA%*/47330,53 1. Otwory poziome wierci się w warstwie fakturowej i w warstwie nośnej ściany 2. Kolejno do wywierconych otworów wprowadza się trzpień i tuleję mimośrodową 3. Obracając tuleję mimośrodową względem osi podłużnej trzpienia powoduje się zakleszczenie trzpienia w warstwie nośnej i tulei w warstwie fakturowej 4. Za pomocą bolca zabezpiecza się tuleję mimośrodową przed odkręceniem 5. Montaż powinien być wykonany przy użyciu klucza dynamometrycznego 0RZEKRÐJyCIANYTRÐJWARSTWOWEJsa7IELKA0YTAq WZMOCNIONEJKOTWRENOWACYJN%*/47330,53 Rysunki EJOT Polska Proces montażu odbywa się za pomocą szablonu montażowego: 1 – wyprawa tynkarska 2 – warstwa zbrojona 3 – termoizolacja 4 – warstwa klejąco-wyrównująca 5 – warstwa ściany nośnej 6 – termoizolacja 7 – warstwa fakturowa 8 – łącznik ejotherm STR U2G, EJOT H1 eco 9 – kotwa renowacyjna EJOT WSS PLUS lipiec 2013 Bezpieczny i szybki montaż Dzięki zredukowanej głębokości osadzania (hef ≥ 55 mm) EJOT WSS PLUS można stosować w ścianach nośnych o gr ≥ 60 mm. Proces montażu odbywa się za pomocą szablonu montażowego. Skośne usytuowanie EJOT WSS PLUS zapewnia dodatkową stabilizację warstwy fakturowej. W celu wzmocnienia ściany trójwarstwowej wierci się otwory poziome w warstwie fakturowej i w warstwie nośnej ściany. Kolejno do tych otworów wprowadza się trzpień i tuleję mimośrodową. Obracając tuleję mimośrodową względem osi podłużnej trzpienia powoduje się zakleszczenie trzpienia w warstwie nośnej i tulei w warstwie fakturowej. Następnie za pomocą bolca zabezpiecza się tuleję mimośrodową przed odkręceniem. Kotwa powinna dać się wprowadzić w wykonany w ścianie otwór lekkimi uderzeniami młotka. Montaż kotwy powinien być wykonany przy użyciu klucza dynamometrycznego. Kotwy EJOT WSS PLUS powinny być osadzone zgodnie z projektem opracowanym z uwzględnieniem wymagań polskich norm i przepisów budowlanych, wymagań Aprobaty Technicznej i innych informacji producenta. Zastosowanie EJOT WSS PLUS jako rozwiązania dla Wielkiej Płyty, to optymalna i oszczędna inwestycja dziś oraz doskonała „lokata” na przyszłość. EJOT Polska Sp. z o. o. Sp.k REKLAMA WSS PLUS mogą być osadzane w ścianach wykonanych z betonu klasy nie niższej niż C12/15 według normy PN-EN 206-1:2003, zarówno w betonie wolnym od rys i pęknięć jak i w betonie zarysowanym, co jest potwierdzone w Aprobacie Technicznej ITB. Parametry techniczne wyrobu pozostają niezmienne przez co najmniej 50 lat użytkowania (według wymagań instrukcji ITB nr 374/2002 pkt 4). Stanowi to gwarancję skuteczności i trwałości wzmocnienia konstrukcji z Wielkiej Płyty. Do niewątpliwych zalet tego mocowania zaliczamy również to, że gwarantują one 100% przenoszenie obciążeń ściany natychmiast po zamocowaniu a także przenoszenie obciążeń pionowych od ciężaru płyty osłonowej oraz od dodatkowego systemu ociepleń. Kotwy EJOT WSS PLUS nie powodują niepożądanych naprężeń, przez co chronią przed dalszą degradacją płyt. Brak konieczności stosowania mas chemicznych oraz montaż niezależnie od panujących warunków atmosferycznych są kolejnymi atutami tego produktu. Dzięki temu montaż jest szybki i łatwy, nie wymaga specjalistycznych narzędzi, co w rezultacie prowadzi do optymalizacji i oszczędności kosztów. *EDYNENARYNKU MOCOWANIEMECHANICZNE DOWZMACNIANIA %*/47330LUS a7)%,+)%*0949q 0LANUJESZOCIEPLENIEBUDYNKU BYMIEÃPIÇKNIENERGOOSZCZÇDN ELEWACJÇ .IEWIESZCZYSTANTECHNICZNY a7IELKIEJ0YTYqNATOPOZWALA a!BYOCIEPLIÃBUDYNEKZa7IELKIEJPYTYq NALEYPRZEDOCIEPLENIEMyCIAN ODPOWIEDNIOJEWZMOCNIÃ 0ROPONUJEMY0AÎSTWUSYSTEMOPARTYNA NIERDZEWNYCHKOTWACH%*/47330LUS /FERUJEMYDORADZTWOTECHNICZNE WSPARCIEPROJEKTOWESZKOLENIADLA WYKONAWCÐWORAZWYPOYCZENIESPRZÇTUq :ESPÐ%*/40OLSKA TABELA Dane techniczne kotwy EJOT WSS PLUS Parametr Wartość BEZPIECZEÎSTWO Średnica trzpień kotwy 24,0 mm* tuleja mimośrodowa kotwy 30,0 mm* zabezpieczenie 5,0 mm* ❒PRZENOSZENIEOBCIEÎyCIANYNATYCHMIAST POZAMOCOWANIU ❒NIEZMIENNOyÃPARAMETRÐWPRZEZLATUYTKOWANIA ❒PEWNEWZMOCNIENIEPYTZARYSOWANYCHISPÇKANYCH ❒WYSOKOGATUNKOWASTALNIERDZEWNA! Nośność OPTYMALIZACJÇKOSZTÐW ❒NISKIKOSZTCAKOWITYNAMOCIEPLANEJELEWACJI charakterystyczna na ścinanie V 12 kN charakterystyczna na zginanie M 1,3 kNm *podana wartość jest nominalną średnicą wierconego otworu lipiec 2013 3YSTEMWZMACNIANIAa7)%,+)%*0949q PRZYUYCIUKOTWY7330LUSGWARANTUJE ❒SZYBKIMONTABEZUYCIACHEMII ❒DUGOLETNIAYWOTNOyÃSYSTEMU ❒SZKOLENIEDLAWYKONAWCÐWZZAKRESUMONTAU WYPOYCZANIENARZÇDZIMONTAOWYCH DOBÐRILOyCIPRODUKTÐWDOPROJEKTU %*/40OLSKA3PZOO3PKrUL*EOWSKAr#IASNA Builder 61 TELrFAXrWWWEJOTPLrEJOT EJOTPL
