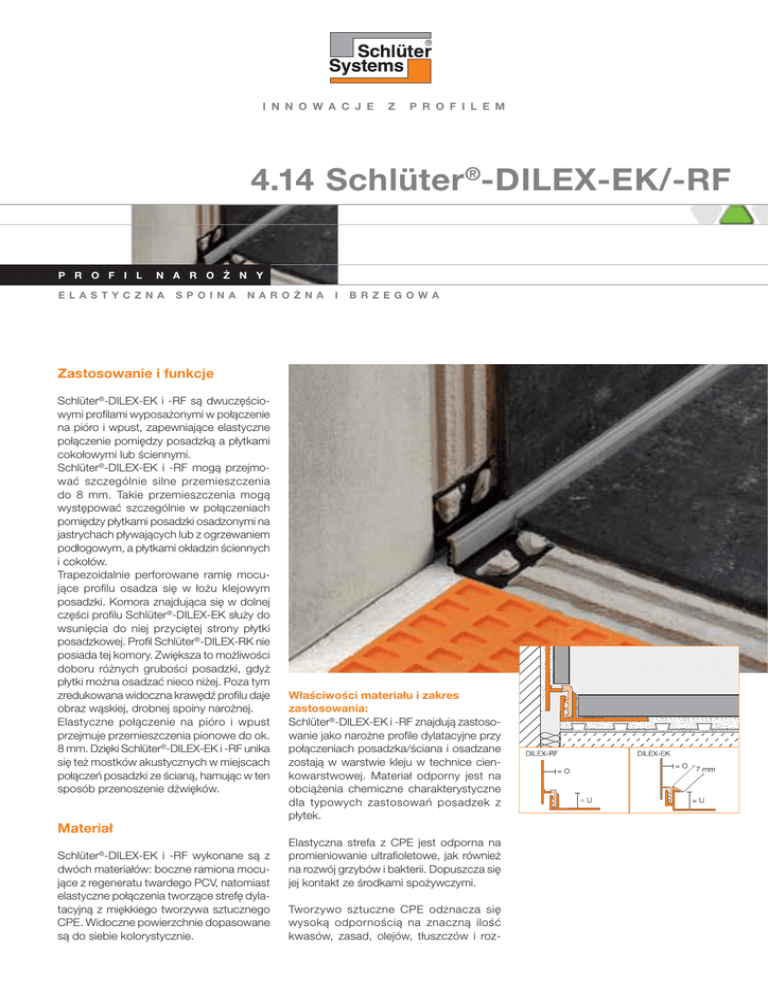

4.14 Schlüter®-DILEX-EK/-RF
P R O F I L
N A R O Ż N Y
E L A S TY C Z N A
SPO INA
N A RO ŻNA
I
BRZEGOWA
Zastosowanie i funkcje
Schlüter®-DILEX-EK i -RF są dwuczęściowymi profilami wyposażonymi w połączenie
na pióro i wpust, zapewniające elastyczne
połączenie pomiędzy posadzką a płytkami
cokołowymi lub ściennymi.
Schlüter®-DILEX-EK i -RF mogą przejmować szczególnie silne przemieszczenia
do 8 mm. Takie przemieszczenia mogą
występować szczególnie w połączeniach
pomiędzy płytkami posadzki osadzonymi na
jastrychach pływających lub z ogrzewaniem
podłogowym, a płytkami okładzin ściennych
i cokołów.
Trapezoidalnie perforowane ramię mocujące profilu osadza się w łożu klejowym
posadzki. Komora znajdująca się w dolnej
części profilu Schlüter®-DILEX-EK służy do
wsunięcia do niej przyciętej strony płytki
posadzkowej. Profil Schlüter®-DILEX-RK nie
posiada tej komory. Zwiększa to możliwości
doboru różnych grubości posadzki, gdyż
płytki można osadzać nieco niżej. Poza tym
zredukowana widoczna krawędź profilu daje
obraz wąskiej, drobnej spoiny narożnej.
Elastyczne połączenie na pióro i wpust
przejmuje przemieszczenia pionowe do ok.
8 mm. Dzięki Schlüter®-DILEX-EK i -RF unika
się też mostków akustycznych w miejscach
połączeń posadzki ze ścianą, hamując w ten
sposób przenoszenie dźwięków.
Właściwości materiału i zakres
zastosowania:
Schlüter®-DILEX-EK i -RF znajdują zastosowanie jako narożne profile dylatacyjne przy
połączeniach posadzka/ściana i osadzane
zostają w warstwie kleju w technice cienkowarstwowej. Materiał odporny jest na
obciążenia chemiczne charakterystyczne
dla typowych zastosowań posadzek z
płytek.
Materiał
Schlüter®-DILEX-EK i -RF wykonane są z
dwóch materiałów: boczne ramiona mocujące z regeneratu twardego PCV, natomiast
elastyczne połączenia tworzące strefę dylatacyjną z miękkiego tworzywa sztucznego
CPE. Widoczne powierzchnie dopasowane
są do siebie kolorystycznie.
Elastyczna strefa z CPE jest odporna na
promieniowanie ultrafioletowe, jak również
na rozwój grzybów i bakterii. Dopuszcza się
jej kontakt ze środkami spożywczymi.
Tworzywo sztuczne CPE odznacza się
wysoką odpornością na znaczną ilość
kwasów, zasad, olejów, tłuszczów i roz-
4.14 Sch lü ter ® -D I L E X -EK/-RF
puszczalników. Przed wbudowaniem profilu należy sprawdzić, czy możliwe jest jego
zastosowanie przy spodziewanych obciążeniach chemicznych, mechanicznych lub
innego rodzaju.
Obróbka
Schlüter®-DILEX-EK
1. Schlüter®-DILEX-EK należy dobrać odpowiednio do grubości płytek. O = grubość
płytek ściennych lub płytek cokołowych, U
= grubość płytek podłogowych, przy czym
wysokość „U“ musi być tak dobrana, aby
płytki można było swobodnie wsunąć w
komorę (np. U 11 dla płytek grubości ok.
od 8 do 10 mm).
2. W miejscu, w którym osadzony będzie
profil, należy na krawędź nanieść klej do
płytek kielnią zębatą. Istnieje możliwość
uprzedniego ułożenia Schlüter®-DILEXEK, a następnie zaszpachlowania go w
trakcie układania płytek.
3. Płytki podłogowe wsunąć w komorę
profilu, płytki ścienne lub płytki cokołu
ułożyć na profilu,pozostawiając spoinę
szerokości 2 mm. Należy zwrócić uwagę,
że w obszarze ramiona mocującego nie
mogą powstawać wolne przestrzenie.
4. Przestrzeń między płytkami i profilem
wypełnić dokładnie zaprawą do spoinowania.
Schlüter®-DILEX-EK
Obróbka
Schlüter®-DILEX-RF
1. Schlüter®-DILEX-RF należy dobrać odpowiednio do grubości płytek. O = grubość
płytek ściennych lub płytek cokołowych, U = grubość płytek podłogowych,
przy czym wysokość „U“ musi być tak
dobrana, aby płytki nie wystawały ponad
kolorową powierzchnię licową dolnego
profilu (np. U 10 dla płytek grubości ok.
od 6 do 9 mm).
2. Na powierzchnię trapezoidalnie perforowanego ramienia mocującego nanieść
klej. Profil wcisnąć w powierzchnię kleju
i zaszpachlować ramię mocujące. Istnieje możliwość uprzedniego ułożenia
Schlüter®-DILEX-RF, a następnie zaszpachlowania go w trakcie układania płytek.
3. Płytki posadzki, ściany i cokołu ułożyć z
odstępem ok. 2 mm od profilu. Należy
zwrócić uwagę, że w obszarze ramiona
mocującego nie mogą powstawać wolne
przestrzenie.
4. Spoinę pomiędzy profilem i płytką całkowicie wypełnić zaprawą spoinową.
Wskazówki
Schlüter®-DILEX-EK jest odporny na rozwój
grzybów i bakterii i nie wymaga żadnej
szczególnej pielęgnacji czy konserwacji.
Czyści się go razem z płytkami ogólnie
dostępnymi, domowymi środkami czystości.
4 .14 S c hlüte r ® - D IL E X -E K / -R F
Przegląd produktów:
Schlüter®-DILEX-EK
Kolory: G = szary, PG = szary pastelowy, BW = brylantowo-biały, HB = jasno-beżowy, GS = grafitowo-czarny
długość: 2,50 m
Kolory
U = 8 mm / O = 7 mm
U = 11 mm / O = 7 mm
U = 15 mm / O = 7 mm
U = 8 mm / O = 10 mm
U = 11 mm / O = 10 mm
U = 15 mm / O = 10 mm
U = 8 mm / O = 14 mm
U = 11 mm / O = 14 mm
U = 15 mm / O = 14 mm
G
•
•
•
•
•
•
•
•
•
PG
•
•
BW
•
•
HB
•
•
GS
•
•
•
•
•
•
•
•
•
•
Schlüter®-DILEX-RF
Kolory: G = szary, PG = szary pastelowy
długość: 2,50 m
Kolory
U = 10 mm / O = 8 mm
U = 12,5 mm / O = 8 mm
U = 15 mm / O = 8 mm
U = 18 mm / O = 8 mm
U = 22 mm / O = 8 mm
U = 10 mm / O = 10 mm
U = 12,5 mm / O = 10 mm
U = 15 mm / O = 10 mm
U = 18 mm / O = 10 mm
U = 22 mm / O = 10 mm
U = 10 mm / O = 12,5 mm
U = 12,5 mm / O = 12,5 mm
U = 15 mm / O = 12,5 mm
U = 18 mm / O = 12,5 mm
U = 22 mm / O = 12,5 mm
U = 10 mm / O = 15 mm
U = 12,5 mm / O = 15 mm
U = 15 mm / O = 15 mm
U = 18 mm / O = 15 mm
U = 22 mm / O = 15 mm
U = 10 mm / O = 18 mm
U = 12,5 mm / O = 18 mm
U = 15 mm / O = 18 mm
U = 18 mm / O = 18 mm
U = 22 mm / O = 18 mm
G
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
PG
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Formularz kosztorysowy:
Formularz kosztorysowy:
_______ mb Schlüter®-DILEX-EK dostarczyć i
fachowo zabudować w trakcie układania płytek,
przestrzegając zaleceń producenta, jako dylatacyjny profil narożny, posiadający połączenie na
wpust i pióro, trwale zapewniający elastyczne
spoiny brzegowe w strefie posadzka/ściana, z
trapezoidalnie perforowanym ramieniem mocującym z regenerowanego twardego PCV i strefą
dylatacyjną z miękkiego tworzywa sztucznego
CPE, komorą do wsunięcia płytek podłogowych, przejmujący przemieszczenia do 8 mm.
Wysokość profilu U: _____________________
Wysokość profilu O: _____________________
Kolor: _________________________________
Nr artykułu: _____________________________
Materiał: ____________________________ €/m
Robocizna: __________________________ €/m
Cena końcowa: ______________________ €/m
_______ mb Schlüter®-DILEX-RF dostarczyć i
fachowo zabudować w trakcie układania płytek,
przestrzegając zaleceń producenta, jako dylatacyjny profil narożny, posiadający połączenie na
wpust i pióro, trwale zapewniający elastyczne
spoiny brzegowe w strefie posadzka/ściana, z
trapezoidalnie perforowanym ramieniem mocującym z regenerowanego twardego PCV i strefą
dylatacyjną z miękkiego tworzywa sztucznego
CPE, prz ej mującego przemieszczenia do
8 mm.
Wysokość profilu U: _____________________
Wysokość profilu O: _____________________
Kolor: _________________________________
Nr artykułu: _____________________________
Materiał: ____________________________ €/m
Robocizna: __________________________ €/m
Cena końcowa: ______________________ €/m
