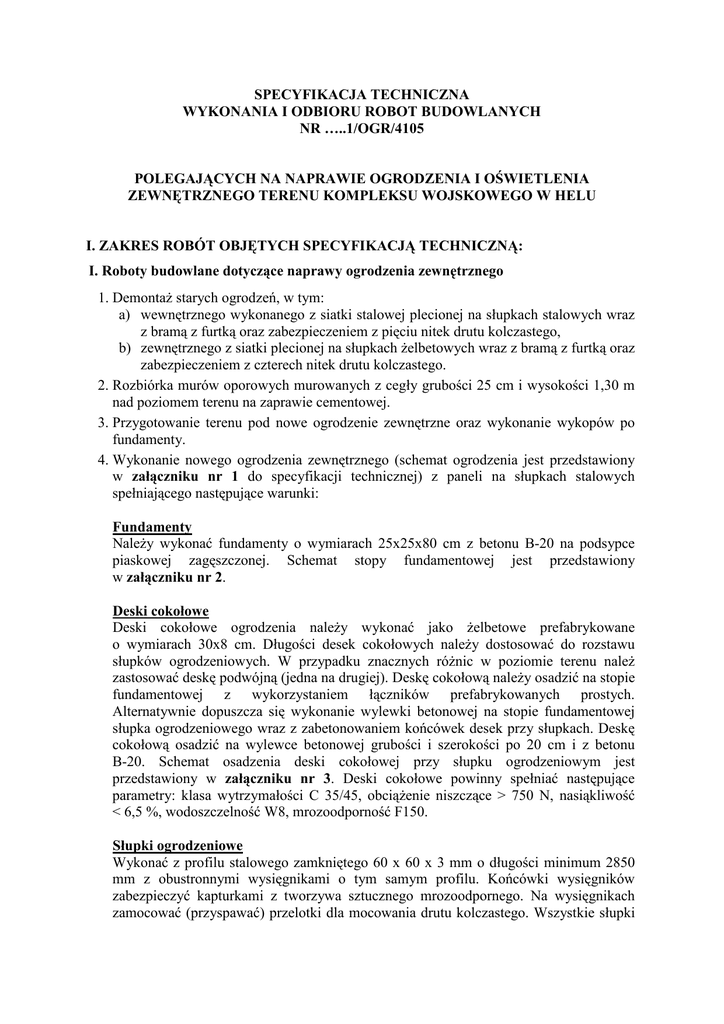

SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU ROBOT BUDOWLANYCH
NR …..1/OGR/4105
POLEGAJĄCYCH NA NAPRAWIE OGRODZENIA I OŚWIETLENIA
ZEWNĘTRZNEGO TERENU KOMPLEKSU WOJSKOWEGO W HELU
I. ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ TECHNICZNĄ:
I. Roboty budowlane dotyczące naprawy ogrodzenia zewnętrznego
1. DemontaŜ starych ogrodzeń, w tym:
a) wewnętrznego wykonanego z siatki stalowej plecionej na słupkach stalowych wraz
z bramą z furtką oraz zabezpieczeniem z pięciu nitek drutu kolczastego,
b) zewnętrznego z siatki plecionej na słupkach Ŝelbetowych wraz z bramą z furtką oraz
zabezpieczeniem z czterech nitek drutu kolczastego.
2. Rozbiórka murów oporowych murowanych z cegły grubości 25 cm i wysokości 1,30 m
nad poziomem terenu na zaprawie cementowej.
3. Przygotowanie terenu pod nowe ogrodzenie zewnętrzne oraz wykonanie wykopów po
fundamenty.
4. Wykonanie nowego ogrodzenia zewnętrznego (schemat ogrodzenia jest przedstawiony
w załączniku nr 1 do specyfikacji technicznej) z paneli na słupkach stalowych
spełniającego następujące warunki:
Fundamenty
NaleŜy wykonać fundamenty o wymiarach 25x25x80 cm z betonu B-20 na podsypce
piaskowej zagęszczonej. Schemat stopy fundamentowej jest przedstawiony
w załączniku nr 2.
Deski cokołowe
Deski cokołowe ogrodzenia naleŜy wykonać jako Ŝelbetowe prefabrykowane
o wymiarach 30x8 cm. Długości desek cokołowych naleŜy dostosować do rozstawu
słupków ogrodzeniowych. W przypadku znacznych róŜnic w poziomie terenu naleŜ
zastosować deskę podwójną (jedna na drugiej). Deskę cokołową naleŜy osadzić na stopie
fundamentowej z wykorzystaniem łączników prefabrykowanych prostych.
Alternatywnie dopuszcza się wykonanie wylewki betonowej na stopie fundamentowej
słupka ogrodzeniowego wraz z zabetonowaniem końcówek desek przy słupkach. Deskę
cokołową osadzić na wylewce betonowej grubości i szerokości po 20 cm i z betonu
B-20. Schemat osadzenia deski cokołowej przy słupku ogrodzeniowym jest
przedstawiony w załączniku nr 3. Deski cokołowe powinny spełniać następujące
parametry: klasa wytrzymałości C 35/45, obciąŜenie niszczące > 750 N, nasiąkliwość
< 6,5 %, wodoszczelność W8, mrozoodporność F150.
Słupki ogrodzeniowe
Wykonać z profilu stalowego zamkniętego 60 x 60 x 3 mm o długości minimum 2850
mm z obustronnymi wysięgnikami o tym samym profilu. Końcówki wysięgników
zabezpieczyć kapturkami z tworzywa sztucznego mrozoodpornego. Na wysięgnikach
zamocować (przyspawać) przelotki dla mocowania drutu kolczastego. Wszystkie słupki
naroŜne oraz co dziesiąty słupek w linii ogrodzenia usztywnić zastrzałami zakotwionymi
w fundamentach od wewnętrznej strony ogrodzenia (na terenie wojskowym)
i przymocowanymi do słupków ogrodzenia. Słupki osadzić w stopach fundamentowych
o wymiarach 25 x 25 x 80 cm wykonanymi z betonu B-20. Słupki ocynkowane i pokryte
warstwą ochronną z poliestru (grubość warstwy ochronnej minimum 100 mikrometrów)
w kolorze zielonym (RAL 6005). Sposób osadzenia słupka w stopie fundamentowej
przedstawiony jest w załączniku nr 4/1 i nr 4/2.
Panele ogrodzeniowe
Szerokość paneli max 2500 mm, wysokość 2000 mm. Panele zakończyć jednostronnie
końcówkami o długości 30 mm, które naleŜy umieścić u góry ogrodzenia. Panele
wykonać z drutu o grubości minimum 5 mm (bez grubości warstw ochronnych
i malarskich) i wzmocnić przez co najmniej cztery profilowania (przetłoczenia).
Wymiary oczek w panelach powinny wynosić max 200 (w poziomie) x 50 mm
(w pionie), natomiast w miejscach profilowania (przetłoczenia) max 100 (w poziomie)
x 50 (w pionie). Panele wykonać jako ocynkowane i pokryć warstwą poliestru (grubość
warstwy ochronnej minimum 100 mikrometrów) w kolorze zielonym (RAL 6005).
Mocowanie paneli do słupków ogrodzeniowych wykonać ze śrub z nakrętką zrywalną
M8 ze stali nierdzewnej (minimum w pięciu miejscach na wysokości ogrodzenia).
Zabezpieczenie z drutu kolczastego
Na obustronnych wysięgnikach słupków ogrodzeniowych naleŜy wykonać
zabezpieczenie z 6 nitek drutu kolczastego ocynkowanego (po 3 z kaŜdej strony)
w rozstawie 15 cm. Do naciągania drutu kolczastego na załamaniach ogrodzenia
zastosować napinacze do drutu ze stali nierdzewnej. Schemat mocowania jest
przedstawiony w załączniku nr 5. Parametry drutu kolczastego: średnica drutu nośnego
minimum 2,5 mm, średnica drutu kolców 1,8 mm, długość kolców ok. 20 mm, odstępy
między kolcami max 80 mm.
Zabezpieczenie z drutu ostrzowego typu Concertina
Na obustronnych wysięgnikach słupków ogrodzeniowych naleŜy wykonać
zabezpieczenie z drutu ostrzowego Concertina przestrzenna Ø 450 mm ze stali
nierdzewnej o następujących parametrach: średnica drutu nośnego minimum 2,5 mm,
wymiar ostrza 22 x 16 mm. Sposób mocowania drutu ostrzowego jest przedstawiony
w załączniku nr 4/1.
Tablice ostrzegawcze na ogrodzeniu
Na nowym ogrodzeniu od strony wewnętrznej aleŜy umieścić 7 sztuk tablic
ostrzegawczych wykonanych z trwałego materiału i odługotrwałej odporności
na działanie czynników atmosferycznych. Wymiary tablic: 60 (szer.) x 40 (wys.) cm.
Na tablicy umieścić napis: kolor czarny „TEREN WOJSKOWY” , kolor czerwony
„WSTĘP WZBRONIONY”. Wysokość liter 10 cm. Rozmieszczenie tablic
ostrzegawczych jest przedstawione w załączniku nr 1.
Uwaga: dla usztywnienia dolnej części paneli ogrodzeniowych, w środku rozpiętości
kaŜdego przęsła naleŜy zastosować obejmy z płaskownika ocynkowanego30 x 3 mm
o długości około 100 cm. Obejma powinna przechodzić pod deską Ŝelbetową
prefabrykowaną oraz nad pierwszym poziomym drutem panelu ogrodzeniowego. Oba
końce płaskownika odgięte pod kątem 90o w stronę terenu chronionego, nawiercone
i skręcone śrubą ocynkowaną M12 z podkładką i nakrętką.
5. Wykonanie krawęŜnika Ŝelbetowego wylewanego na mokro pod bramą wjazdową
o wymiarach (dł./szer./wys.) 6,50 x 0,20 x 0,40 z betonu B-25. Zbrojenie główne belki
wykonać z 8 szt. prętów Ŝebrowanych Ø 16 (4 dołem i 4 górą), strzemiona Ø 6 w
rozstawie co 20 cm. Belka Ŝelbetowa powinna znajdować się max 5 cm poniŜej dolnego
ramiaka bramy wjazdowej. W trakcie betonowania belki naleŜy osadzić 2 sztuki rur
o długości 25 cm Ø 32 mm do ryglowania bramy.
6. Przyspawanie obustronnych wysięgników do górnego ramiaka bramy wjazdowej i furtki
wykonanych z teownika minimum 40x30x3 mm (dopuszcza się kątownik minimum
40x30x3 mm). Na obustronnych wysięgnikach na bramie i furtce naleŜy wykonać
dodatkowe zabezpieczenia z drutu kolczastego oraz drutu ostrzowego Concertina
przestrzenna Ø 450 mm o parametrach jak na ogrodzeniu. Wysięgniki przy słupach
umocować w taki sposób, aby umoŜliwić swobodne otwieranie bramy i furtki.
7. Dostawa i montaŜ na ogrodzeniu (od strony terenu chronionego) tablic ostrzegawczych
z napisem na Ŝółtym tle: w kolorze czarnym „TEREN WOJSKOWY” oraz czerwonym
„WSTĘP WZBRONIONY” – wysokość liter 10 cm. Tablica o wymiarach: 60
(szerokość) x 40 (wysokość) cm. Miejsce mocowania tablic ostrzegawczych jest
przedstawione w załączniku nr 1.
8. Wymiana istniejącego zamka w furtce wejściowej na zamek certyfikowany klasy „C”.
9. Zasypanie wykopów, rozplantowanie nadmiaru ziemi z wykopów i uporządkowanie
terenu.
10. Oczyszczenie z rdzy i złuszczonej farby oraz malowanie bramy wjazdowej z furtką
oraz słupkami i malowanie farbami chlorokauczukowymi (podkładowa
i nawierzchniowa) w kolorze jak ogrodzenie.
II. Roboty elektryczne dotyczące naprawy oświetlenia zewnętrznego terenu
1. DemontaŜ starych słupów oświetlenia zewnętrznego.
2. Rozbiórka nawierzchni betonowej (przy zewnętrznej bramie przeznaczonej
do likwidacji) oraz z kostki betonowej przy bramie wjazdowej na teren obiektu.
3. Wykonanie wykopów fundamenty słupów oświetleniowych, pod linię kablową
oświetlenia zewnętrznego oraz pod ułoŜenie przepustu z rury PCV Ø 100 przy bramie
wjazdowej.
4. Ręczne wykonanie przewiertu pod istniejącą nawierzchnią asfaltową dla wykonania
przepustu kablowego z rury stalowej Ø 100 mm.
5. UłoŜenie rury osłonowej z PCV Ø 100 w wykopie przy bramie wjazdowej.
6. UłoŜenie linii kablowej oświetlenia zewnętrznego z przewodu YKY 5x10 mm2.
7. MontaŜ słupów oświetlenia zewnętrznego na gotowych fundamentach Ŝelbetowych
prefabrykowanych. Słupy stalowe o wysokości 6,0 m ponad poziom terenu,
ocynkowane, wielokątne, z tabliczką słupową. Śruby mocujące zabezpieczyć kapturkami
z trwałego tworzywa sztucznego mrozoodpornego.
8. MontaŜ opraw oświetleniowych na wysięgnikach stalowych ocynkowanych. Długość
wysięgnika max 600 mm. Zastosować oprawy oświetleniowe odpowiadających
parametrom opraw np. typu SENA 60W/5413 Lm lub równowaŜne. Oprawy oświetlenia
zewnętrznego (przy ogrodzeniu zewnętrznym) powinny być skierowane w taki sposób,
aby oświetlały teren poza ogrodzeniem obiektu wojskowego. Schemat usytuowania
słupów oświetleniowych jest przedstawiony w załączniku nr 1.
9. Wprowadzenie linii kablowej oświetlenia zewnętrznego do budynku po wykonaniu
2 sztuk przewiertów przez ścianę zewnętrzną i wewnętrzną o grubości około 60 cm
kaŜda. Linię kablową naleŜy podłączyć do istniejącej rozdzielni w budynku
z wykorzystaniem istniejącego wyłącznika zmierzchowego.
10. Odtworzenie nawierzchni z kotki betonowej 10x20 cm (z demontaŜu), zasypanie
wykopów i uporządkowanie terenu.
11. Wykonanie badań i pomiarów ochronnych.
III. Utylizacja odpadów
1. Wywóz i utylizacja wszystkich odpadów uzyskanych z rozbiórek i demontaŜu.
II. MATERIAŁY
Wszystkie zakupione przez Wykonawcę materiały powinny odpowiadać Normom Krajowym
lub Europejskim, posiadać atesty i certyfikaty dopuszczające je do powszechnego stosowania
w budownictwie. Materiały powinny być transportowane i przechowywane w sposób
nie zmniejszający ich wartości i właściwości uŜytkowych. Miejsca czasowego składowania
materiałów powinny być zlokalizowane w obrębie terenu budowy, w miejscach uzgodnionych
z Inspektorem Nadzoru.
III. WYWÓZ I UNIESZKODLIWIENIE MATERIAŁÓW Z ROZBIÓRKI
Wykonawca we własnym zakresie dokona wywiezienia i unieszkodliwienia wszystkich
odpadów oraz przedstawi dokumenty potwierdzające właściwe ich zagospodarowanie
zgodnie z obowiązującymi przepisami regulującymi zasady zagospodarowania odpadów.
IV. WYKONANIE ROBÓT:
1.
2.
3.
4.
5.
6.
W trakcie prowadzenia robót Wykonawca zobowiązany jest na Ŝądanie Inwestora okazać
Certyfikaty lub deklaracje zgodności na wszystkie zastosowane przez Wykonawcę
materiały.
JeŜeli w trakcie robót Wykonawca w sposób zasadniczy odstępuje od warunków umowy
(np. stosuje niezgodne z umową materiały, narusza warunki BHP, itp.) lub w inny sposób
narusza waŜny interes Inwestora, inspektor nadzoru sporządza na powyŜszą okoliczność
notatkę słuŜbową (okoliczności z propozycją rozwiązania) i przedkłada ją
za pośrednictwem Szefa Infrastruktury KPW Komendantowi Portu. Komendant Portu
podejmuje decyzję w powyŜszej sprawie i przekazuje na piśmie Wykonawcy robót.
W/w roboty nie mogą powodować utrudnień w uŜytkowaniu terenu obiektu
wojskowego i budynku, prowadzone będą w godz. 7.30 - 15.30 od poniedziałku
do piątku. W dniu przekazania placu budowy Wykonawca ustali z inspektorem
nadzoru harmonogram robót.
Wykonawca zgłosi inspektorowi nadzoru roboty zanikowe podlegające odbiorowi przed
przystąpieniem do dalszych robót.
Prace remontowe winny być prowadzone zgodnie ze sztuką budowlaną, warunkami
technicznego wykonania i odbioru robót budowlano-montaŜowych.
Nadzór nad pracami z ramienia Wykonawcy winna sprawować osoba posiadająca
stosowne uprawnienia budowlane w odpowiedniej branŜy i być obecna w dniu
wprowadzenia na budowę oraz w stałym kontakcie z Inspektorem Nadzoru podczas
realizacji Umowy.
V. ODBIÓR KOŃCOWY:
1.
2.
3.
4.
5.
6.
7.
8.
9.
Termin zakończenia robót potwierdzony zostanie podpisanym przez przedstawicieli stron
(wskazanych w umowie) „protokołem odbioru końcowego” bez uwag.
Wykonawca zgłosi gotowość do odbioru pisemnie do Koordynatora (wskazanego
w umowie), minimum 7 dni przed planowanym terminem zakończenia prac. Zgłoszenie
gotowości do odbioru nie moŜe nastąpić później niŜ 7 dni przez upływem umownego
terminu realizacji (odbiór końcowy dokonany po upływie terminu wskazanego
w umowie, ze względu na zgłoszenie gotowości do odbioru później niŜ 7 dni przed
umownym terminem realizacji, traktowany będzie jak opóźnienie w realizacji
przedmiotu zamówienia).
W dniu zgłoszenia gotowości do odbioru, Wykonawca dostarczy inspektorowi nadzoru
inwestorskiego (w zakresie będącym przedmiotem umowy):
• Certyfikaty lub deklaracje zgodności (zgodnie z ustawą z dnia 28 kwietnia 2000 r.
o systemie oceny zgodności, akredytacji oraz zmianie niektórych innych ustaw,
Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia
31 lipca 1998 r. w sprawie systemów oceny zgodności, wzoru deklaracji zgodności
oraz sposobu znakowania wyrobów budowlanych dopuszczanych do obrotu
i powszechnego stosowania w budownictwie), instrukcje obsługi, montaŜu, karty
gwarancyjne (uwaga-waŜne! Na niektóre materiały opakowanie jest kartą
gwarancyjną), atesty PZH, na wszystkie zastosowane przez Wykonawcę materiały –
ze spisem dostarczonych dokumentów odbiorowych.
W przypadku braku wymaganych dokumentów odbiorowych inspektor nadzoru
sporządza na piśmie wykaz brakujących dokumentów. Wykonawca zobowiązany jest
do dostarczenia brakujących dokumentów najpóźniej do dnia odbioru.
Przesunięcie terminu odbioru z ww. powodu jest traktowane jako opóźnienie
w wykonaniu przedmiotu umowy, pod rygorem naliczania kar umownych.
Inspektor nadzoru, zgodnie z umową wyznaczy termin komisyjnego odbioru końcowego
robót.
Odbiór końcowy nastąpi na podstawie wymagań Polskich Norm i obowiązujących
przepisów.
Podstawą do zapłaty za wykonane prace będzie sporządzony komisyjny protokół odbioru
robót bez uwag.
Po zatwierdzeniu wszystkich dokumentów odbiorowych oraz podpisaniu przez strony
protokołu odbioru końcowego bez uwag, Wykonawca moŜe wystawić fakturę.
Sporządził:
Kazimierz Kamiński – Inspektor TUN – branŜa budowlana
………………
