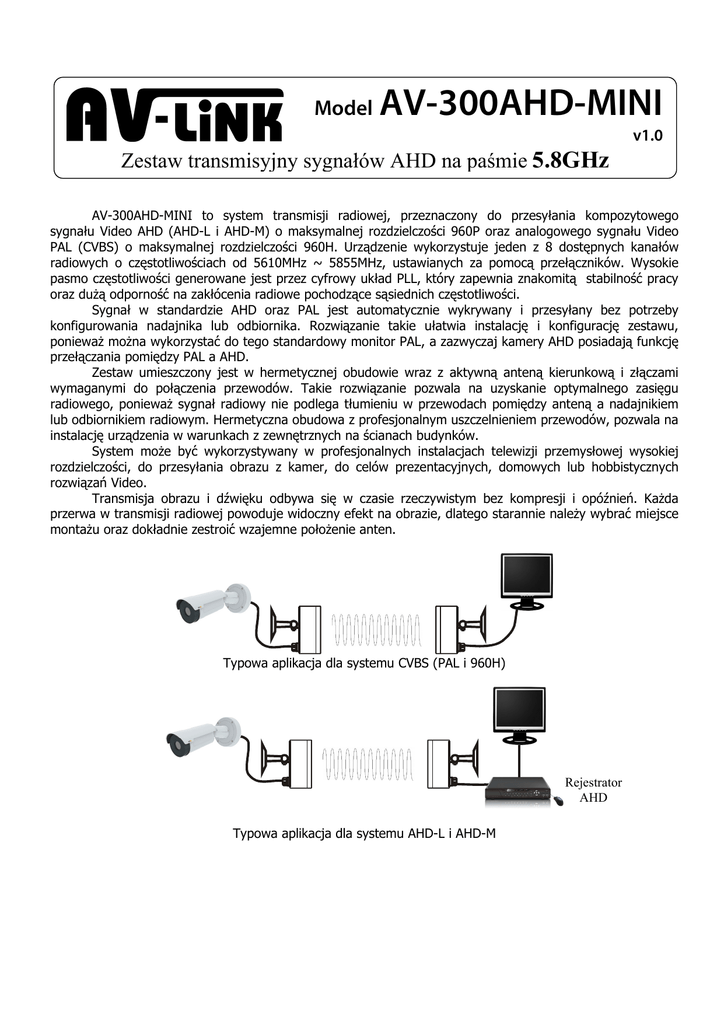

Model
AV-300AHD-MINI
v1.0
Zestaw transmisyjny sygnałów AHD na paśmie 5.8GHz
AV-300AHD-MINI to system transmisji radiowej, przeznaczony do przesyłania kompozytowego
sygnału Video AHD (AHD-L i AHD-M) o maksymalnej rozdzielczości 960P oraz analogowego sygnału Video
PAL (CVBS) o maksymalnej rozdzielczości 960H. Urządzenie wykorzystuje jeden z 8 dostępnych kanałów
radiowych o częstotliwościach od 5610MHz ~ 5855MHz, ustawianych za pomocą przełączników. Wysokie
pasmo częstotliwości generowane jest przez cyfrowy układ PLL, który zapewnia znakomitą stabilność pracy
oraz dużą odporność na zakłócenia radiowe pochodzące sąsiednich częstotliwości.
Sygnał w standardzie AHD oraz PAL jest automatycznie wykrywany i przesyłany bez potrzeby
konfigurowania nadajnika lub odbiornika. Rozwiązanie takie ułatwia instalację i konfigurację zestawu,
ponieważ można wykorzystać do tego standardowy monitor PAL, a zazwyczaj kamery AHD posiadają funkcję
przełączania pomiędzy PAL a AHD.
Zestaw umieszczony jest w hermetycznej obudowie wraz z aktywną anteną kierunkową i złączami
wymaganymi do połączenia przewodów. Takie rozwiązanie pozwala na uzyskanie optymalnego zasięgu
radiowego, ponieważ sygnał radiowy nie podlega tłumieniu w przewodach pomiędzy anteną a nadajnikiem
lub odbiornikiem radiowym. Hermetyczna obudowa z profesjonalnym uszczelnieniem przewodów, pozwala na
instalację urządzenia w warunkach z zewnętrznych na ścianach budynków.
System może być wykorzystywany w profesjonalnych instalacjach telewizji przemysłowej wysokiej
rozdzielczości, do przesyłania obrazu z kamer, do celów prezentacyjnych, domowych lub hobbistycznych
rozwiązań Video.
Transmisja obrazu i dźwięku odbywa się w czasie rzeczywistym bez kompresji i opóźnień. Każda
przerwa w transmisji radiowej powoduje widoczny efekt na obrazie, dlatego starannie należy wybrać miejsce
montażu oraz dokładnie zestroić wzajemne położenie anten.
Typowa aplikacja dla systemu CVBS (PAL i 960H)
Rejestrator
AHD
Typowa aplikacja dla systemu AHD-L i AHD-M
Wybór miejsca montażu
Pasmo częstotliwości 5.8GHz zapewnia wysoką jakość obrazu i odporność na zakłócenia radiowe jednak
posiada ograniczenia typowe dla urządzeń, wykorzystujących częstotliwości mikrofalowe (na przykład anteny
satelitarne).
1. Anteny urządzeń muszą być dokładnie ustawione względem siebie.
2. Mikrofale są tłumione przez wszelkie ciała stałe, również przez drewno i liście drzew, dlatego należy
usunąć takie przeszkody przed instalacją lub zamontować zestaw na odpowiednio dużej wysokości.
Pomimo pozornie dobrej jakości przesyłania przy korzystnej propagacji fal radiowych, przeszkody
mogą ograniczać przesyłanie przy pogodzie deszczowej, mgle, śnieżycy, itp.
3. Anteny zestawu muszą być bezpośrednio widoczne, a w polu widzenia nie mogą znajdować się
przeszkody w odległości 3 metrów od środka anteny (średnica 6 m).
W niektórych sytuacjach może zachodzić potrzeba zastosowania wysokiego masztu, przycięcia fragmentów
drzew lub usunięcie innych przeszkód. Im wyżej od ziemi znajdują się urządzenia transmisyjne, tym
mniej narażone są na tłumienie sygnału radiowego.
ŹLE!
6m
DOBRZE
6m
Widok terenu od góry. Średnica terenu bez przeszkód powinna wynosić minimum 6m.
DOBRZE
ŹLE!
6m
Ukształowanie terenu
6m
Ukształowanie terenu
Mocowanie urządzenia
Konstrukcja AV-300AHD-MINI, przeznaczona jest do
montażu na ścianach budynków. Urządzenia wyposażone są
w uchwyt przegubowy, który umożliwia regulację w poziomie
oraz w pionie.
Ściana
Uchwyt
Regulacja pionie i w poziomie, dokonywana jest przez
poluzowanie śruby zaciskającej kulę przegubu.
Dodatkowo istnieje możliwość niezależnej regulacji z
poziomie, po poluzowaniu nakrętki łączącej uchwyt z
podstawą montażową.
Podstawa
Dławnica
Antena
Regulacja pionowa
Regulacja pozioma
Podłączanie przewodów
Wszelkie połączenia należy wykonywać przy odłączonym zasilaniu, co uchroni urządzenie przed
przypadkowymi zwarciami i możliwym jego uszkodzeniem. W zależności od możliwości technicznych,
podłączenia można wykonać przed zamocowaniem urządzeń do ścian lub po ich zamocowaniu.
Antena
Wskaźnik
zasilania
Power
Power
Mini HD
Wybór kanału
radiowego
Mini HD
Wejście
zasilania
Wejście
zasilania
TX
√
Power
9-24V
AC/DC
Power
9-24V
AC/DC
VIDEO
RX
VIDEO
TX
RX √
Wyście
Video
Wejście
Video
Złącza nadajnika
Złącza odbiornika
Zestaw przygotowany jest do podłączenia przewodu koncentrycznego. Wyposażony jest w nisko-stratne
złącza śrubowe, które umożliwiają podłączenie przewodu koncentrycznego 75Ω bez konieczności
zaciskania złącz BNC lub/i odkręcania dławic uszczelniających.
Power
Power
9-24V
AC/DC
TX
RX
Przykład podłączenia
przewodu koncentrycznego
Przykład prowadzenia przewodów
przez dławnice
Powyższe rysunki odnoszą się do nadajnika, jednak dla odbiornika można stosować identyczne połączenia i
dodatkowe akcesoria.
W zestawie z urządzeniami dołączone są dławnice, służące do uszczelnienia przewodów sygnałowych i
zasilających. Obudowa nadajnika i odbiornika posiada gotowe do wycięcia miejsca do montażu dławnic od
dołu lub z tyłu obudowy. W zależności od stosowanych przewodów, należy wyciąć tylko taką ilość otworów,
jaka jest niezbędna.
Przewód sygnałowy Video należy podłączyć na środkowy zacisk złącza 3-pinowego a ekran zacisnąć za
pomocą obejmy metalowej
Należy zwrócić baczną uwagę, na odpowiednie uszczelnienie nadajnika i odbiornika. Dławnice
muszą być skręcone mocno, aby uniknąć przedostania się wilgoci do środka urządzenia.
Przykręcając przednią pokrywę, należy sprawdzić prawidłowość ułożenia uszczelki oraz mocno
dokręcać wkręty mocujące. Dostanie się do w wnętrza wody w wyniku złego uszczelnienia
obudowy, może spowodować uszkodzenie urządzenia i utratę gwarancji.
Poniższe rysunki przedstawiają sposób wykorzystania dławnic, w zależności od rodzaju zastosowanych
przewodów.
Zaciski POWER przeznaczone są do zasilania urządzenia. Należy podłączyć napięcie w zakresie 9-24V AC
lub DC. W przypadku zasilania napięciem 24V AC, należy pomierzyć faktyczną wartość napięcia
za pomocą miernika. Napięcie powyżej 25VAC może spowodować zadziałanie zabezpieczenia
przeciwprzepięciowego i jego uszkodzenie. Prawidłowość zasilania, sygnalizowana jest za pomocą
diody LED.
Strojenie urządzenia
Zestaw nie wymaga specjalistycznej wiedzy oraz drogich narzędzi do jego uruchomienia. Najważniejszymi
czynnościami jest odpowiednie umiejscowienie nadajnika i odbiornika według zaleceń opisanych w instrukcji
oraz dokładne ustawienie anten względem siebie. Ponieważ system w wersja MINI nie posiada funkcji
pomiaru sygnału radiowego, instalator jedynie optycznie może zweryfikować ustawienie anten. Jeżeli anteny
nie zostaną dokładnie ustawione, przy wystąpieniu niesprzyjających warunków atmosferycznych (śnieżyca,
mgła, silny deszcz) może pojawić się pogorszenie jakości obrazu i zachodzić konieczność wykonania korekty
ustawienia anten.
ON
Przed podłączeniem zasilania, należy ustawić numer kanału radiowego.
Wykonywane jest to przełącznikiem DIP SWITCH w nadajniku i odbiorniku
według poniższych zaleceń:
1 2 3
1. Kanał radiowy musi być ustawiony identycznie w nadajniku i odbiorniku.
2. W przypadku zestawów pracujących w bezpośrednim sąsiedztwie lub w bliskiej odległości nadajników
od odbiorników, nie jest zalecane ustawianie sąsiednich kanałów lecz co drugi kanał.
3. Numer kanału radiowego wybierany jest według poniższych rysunków.
ON
ON
ON
ON
1 2 3
1 2 3
1 2 3
1 2 3
Kanał 1
Kanał 2
Kanał 3
Kanał 4
ON
ON
ON
ON
1 2 3
1 2 3
1 2 3
1 2 3
Kanał 5
Kanał 6
Kanał 7
Kanał 8
WYŁ
ZAŁ
Specyfikacja techniczna
Lp
1
Parametr
Kanały Video
2
Kanał radiowe
3
4
5
6
7
8
9
10
11
Antena
Czułość odbiornika
Moc nadajnika
Odstęp sygnał / szum
Sterowanie częstotliwością
Temperatura pracy
Szczelność obudowy
Modulacja Video
Zasilanie
12
Pobór prądu
13
Zabezpieczenia przeciw-przepięciowe
Wartość
Przewód koncentryczny: 1 x 75Ω
Kanał 1 : 5855MHz
Kanał 2 : 5820MHz
Kanał 3 : 5780MHz
Kanał 4 : 5745MHz
Kanał 5 : 5715MHz
Kanał 6 : 5680MHz
Kanał 7 : 5645MHz
Kanał 8 : 5610MHz
Kierunkowa, pasywna
-80dB
20dBm
40dB
Synteza PLL
-20°C ~ 40°C
IP65
FM
9~24V AC/DC
Nadajnik: 240mA @ 12VDC
Odbiornik: 130mA @ 12VDC
600W dla zasilania, Video
Producent zastrzega prawo do zmiany specyfikacji technicznej bez uprzedniego poinformowania.
