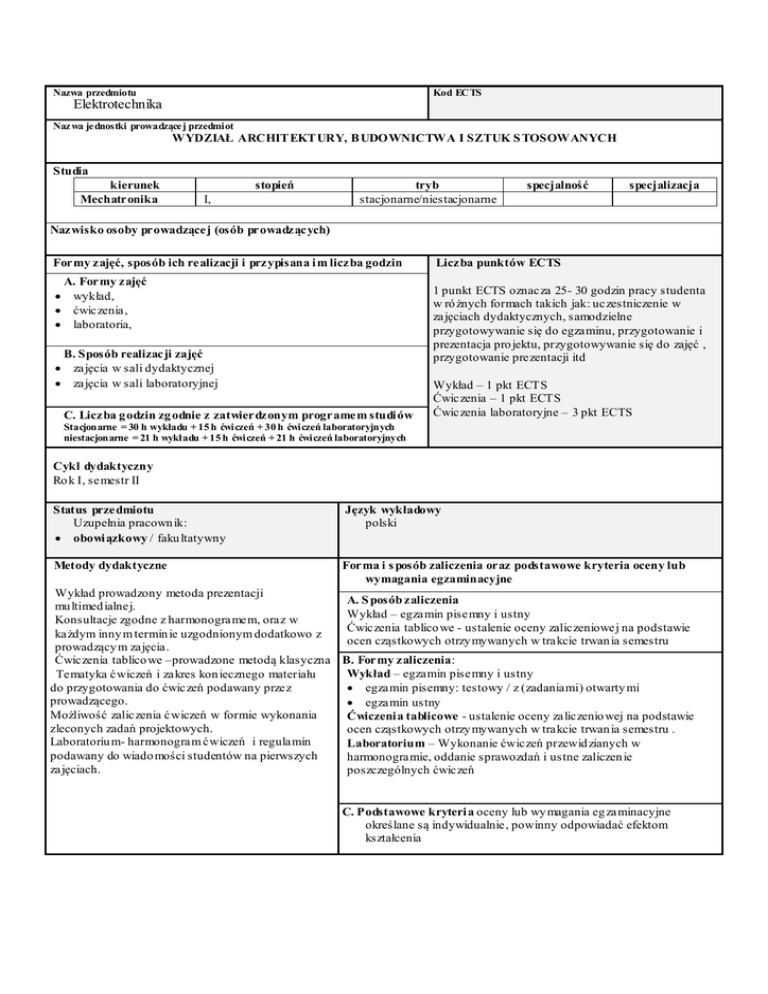

elektrotechnika sem. 02

Nazwa przedmiotu
Kod ECTS
Elektrotechnika
Naz wa je dnostki prowadzące j przedmiot
WYDZIAŁ ARCHIT EKT URY, B UDOWNICTWA I SZTUK S TOSOWANYCH
Studia
kierunek
Mechatronika
stopień
I,
tryb
stacjonarne/niestacjonarne
specjalność
specjalizacja
Nazwisko osoby prowadzącej (osób prowadzących)
Formy zajęć, sposób ich realizacji i przypisana i m liczba godzin
·
·
·
A. Formy zajęć
wykład,
ćwiczenia,
laboratoria,
·
·
B. Sposób realizacji zajęć
zajęcia w sali dydaktycznej
zajęcia w sali laboratoryjnej
Liczba punktów ECTS
1 punkt ECTS oznacza 25- 30 godzin pracy studenta
w ró żnych formach takich jak: uczestniczenie w
zajęciach dydaktycznych, samodzielne
przygotowywanie się do egzaminu, przygotowanie i
prezentacja pro jektu, przygotowywanie się do zajęć ,
przygotowanie prezentacji itd
C. Liczba g odzin zg odnie z zatwierdzonym programem studi ów
Wykład – 1 pkt ECTS
Ćwiczenia – 1 pkt ECTS
Ćwiczenia laboratoryjne – 3 pkt ECTS
Stacjonarne = 30 h wykładu + 15 h ćwiczeń + 30 h ćwiczeń laboratoryjnych
niestacjonarne = 21 h wykładu + 15 h ćwiczeń + 21 h ćwiczeń laboratoryjnych
Cykl dydaktyczny
Ro k I, semestr II
Status przedmiotu
Uzupełnia pracown ik:
· obowi ązkowy / faku ltatywny
Język wykładowy
polski
Metody dydaktyczne
Forma i s posób zaliczenia oraz podstawowe kryteria oceny lub
wymagania egzaminacyjne
Wykład prowadzony metoda prezentacji
A. S posób zaliczenia
mu ltimed ialnej.
Wykład – egzamin pisemny i ustny
Konsultacje zgodne z harmonogramem, oraz w
Ćwiczenia tablico we - ustalenie oceny zaliczeniowej na podstawie
każdym inny m termin ie uzgodnionym dodatkowo z
ocen cząstkowych otrzy mywanych w trakcie trwan ia semestru
prowadzący m zajęcia.
Ćwiczenia tablico we –prowadzone metodą klasyczna B. Formy zaliczenia:
Wykład – egzamin pisemny i ustny
Tematyka ćwiczeń i zakres kon iecznego materiału
do przygotowania do ćwiczeń podawany przez
· egzamin pisemny: testowy / z (zadaniami) otwarty mi
prowadzącego.
· egzamin ustny
Możliwość zaliczenia ćwiczeń w formie wykonania
Ćwiczeni a tablicowe - ustalenie oceny zaliczenio wej na podstawie
zleconych zadań projektowych.
ocen cząstkowych otrzy mywanych w trakcie trwan ia semestru .
Laboratoriu m- harmonogram ćwiczeń i regulamin
Laboratorium – Wykonanie ćwiczeń przewid zianych w
podawany do wiado mości studentów na pierwszych
harmonogramie, oddanie sprawozdań i ustne zaliczen ie
zajęciach.
poszczególnych ćwiczeń
C. Podstawowe kryteri a oceny lub wy magania eg zaminacyjne
określane są indywidualnie, powinny odpowiadać efektom
kształcenia
Określenie przedmiotów wprowadzających wraz z wymog ami wstępnymi
Należy określić:
A. Wy magania formalne ; Matematyka i Fizyka
B. Wymagania wstępne ; funkcje trygonometryczne, liczby zespolone. rachunek macierzowy.
Cele przedmi otu
Zaznajo mienie studentów z podstawami elektrotechniki. .Uzyskanie u miejętności w zakresie praktycznego stosowania
podstawowych praw elektrotechniki. Nabycie ko mpetencji w posługiwaniu się nowoczesnymi technikami po miarowy mi .
Opanowanie budowy i zasad działania podstawowych urządzeń elektrycznych. Przygotowanie do prowadzenia zajęć z
innych przed miotów technicznych. Umiejętność korzystania z poznanej wied zy do rozwiązy wania zadań technicznych.
Treści programowe (opracowanie autorskie)
Wykład
Pole elektro magnetyczne. Równania Maxwella. Po le elektryczne i magnetyczne w ró żnych środowiskach. Podstawy teorii
obwodów. Wartość średnia i skuteczna prądu. Układy liniowe i nieliniowe. Elementy aktywne i pasywne. Idealne źród ła
napięcia i prądu. Rzeczy wiste źródła napięcia. Prawa Kirchhoffa. Metodyka rozwiązy wania obwodów prądu stałego. Metody
Coltriego, Maxwella. zasada superpozycji.Twierdzen ie Thevenina i Nortona . Moc chwilo wa. Moc czynna. Dopasowanie
odbiornika do źród ła. Prawa Oh ma i Kirchhoffa dla obwodów prądu zmiennego. Zastosowanie metody liczb zespolonych.
Elementy idealne w obwodach prądu zmiennego. Impedancja i admitancja zastępcza. Szeregowy obwód RLC. Równoleg ły
obwód RLC. Rezonans prądów i napięć. Dobroć obwodu rezonansowego. Moc czynna, bierna, pozorna i zespolona.
Ko mpensacja mocy biernej. Rozwiązy wanie prostych obwodów prądu zmiennego. Wykresy wskazowe.
Pole elektrostatyczne. Kondensatory. Pole elektryczne w środowisku przewodzący m. Prawo Oh ma i Joule’a w postaci
różniczkowej. Po le magnetyczne. Prawo przepływu. Po le magnetyczne wytworzone przez przewód z prądem. Po le magnetyczne
cewki solenoidalnej. Siły w polu magnetycznym. Siły elektrodynamiczne. Właściwości magnetyczne ciał. Pętla histerezy.
Obwody magnetyczne. Prawa Oh ma i Kirchhoffa d la obwodów magnetycznych. Zjawisko indukcji elektro magnetycznej. Zasada
Len za. Zjawisko indukcji własnej i wzajemnej.. Transformator. Przekładnia transformatora. Stany pracy transformatora.
Schemat zastępczy. St raty mocy. Nap ięcie zwarcia. Autotransformator. Urząd zenia do wytwarzania, przesyłu i ro zdziału energ ii.
System elektroenergetyczny. Struktura elekt rowni cieplnej. Lin ie przesyłowe i ro zd zielcze. Niezawodność zasilania. Działan ie
prądu elektrycznego na organizm człowieka. Ochrona przeciwporażen iowa.
Ćwiczeni a tablicowe;
Rozwiązywanie prostych obwodów prądu stałego. Rozwiązy wanie zło żonych obwodów prądu stałego metodą oczkową,
węzłową Co ltriego, zastosowanie metody superpozycji. Zastosowanie twierd zenia Thevenina i No rtona . Ro związywan ie
obwodów prądu zmiennego z zastosowaniem metody liczb zespolonych. Obliczan ie mocy czynnej biernej i pozornej w
obwodach prądu zmiennego.
Laboratorium:
1. Po miar podstawowych wielkości elektrycznych ( napięcia, natężenia prądu, rezystancji, impedancji częstotliwości mocy) oraz
zaznajo mien ie się z podstawowymi miernikami elektryczny mi.
2. Badanie szeregowych i równoległych obwodów RLC
3. Po miar mocy i energ ii w jednofazo wych obwodach prądu zmiennego.
4. Obwody trójfazo we symetryczne
5. Obwody trójfazo we niesy metryczne
6. Rezystancyjne obwody nielin iowe
7 Sy mulacja ko mputerowa prostych obwodów prądu stałego i zmiennego.
.
Wykaz literatury
A. Literatura wymagana do ostatecznego zaliczenia zajęć
A.1. Bo lko wski Stanisław – Teoria obwodów elektrycznych WNT Warszawa 2012
Osio wski J. Szabatin J. – Podstawy teorii obwodów to m I i II WNT Warszawa 2009
A.2. Krako wski M. Elekt rotechnika teoretyczna Obwody liniowe i nielin iowe WNT Warszawa 1998
B. Li teratura uzupełni ająca
.
B.1. M iko łajuk K. Trzaska Elekt rotechnika teoretyczna. PW N Warszawa 1984
Efekty kształcenia:
Wiedza:
W1
Zna podstawowe prawa dotyczące elektrotechniki.
K_W12
T1A_W02
T1A_W03
T1A_W02
T1A_W03
W2
Zna metody rozwiązywan ia obwodów elektrycznych.
K_W12
Potrafi korzystać z po znanej wied zy do rozwiązywania zadań
technicznych z zakresu praktycznego stosowania podstawowych praw
elektrotechniki.
Potrafi analizować obwody elektryczne proste i zło żone.
K_U09
T1A_U08
T1A_U09
K_U09
T1A_U08
T1A_U09
U3
Potrafi praktycznie zastosować poznana wied zę i dokonać analizy tak,
aby zastosować w konkretnym p rzypadku najefektywn iejsza metodę.
K_U09
T1A_U08
T1A_U09
U4
Nabycie u miejętności praktycznego i bezpiecznego łączenia obwodów
elektrycznych. Dokonywania analizy poprawności zastosowanej metody
pomiarowej. Dokonania analizy i interpretacji u zyskanych wyników
pomiarowych.
K_U09
T1A_U08
T1A_U09
U5
Potrafi posługiwać się narzędziami po miarowy mi i przeprowadzać
pomiary.
K_U10
T1A_U08
T1A_U09
U6
Potrafi opracowywać wyniki i wyciągać wnioski.
K_U04
T1A_U03
K_K03
T1A_K03
T1_K04
Umiejętności:
U1
U2
Kompetencje s połeczne:
K1
Kontakt
W ramach zajęć rozwijana będzie zarówno praca samodzielna
(ćwiczenia tablicowe),jak i u miejętność pracy w zespole ( sekcja
laboratoryjna.
