Tworzenie szaf z patch-panelami

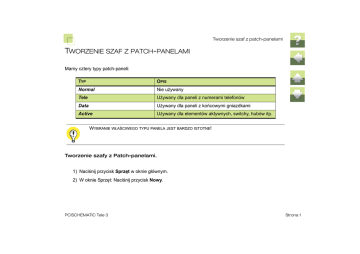

TWORZENIE SZAF Z PATCH-PANELAMI
Mamy cztery typy patch-paneli:
TYP
OPIS
Normal
Nie używany
Tele
Używany dla paneli z numerami telefonów
Data
Używany dla paneli z końcowymi gniazdkami
Active
Używany dla elementów aktywnych, switchy, hubów itp.
WYBRANIE WŁAŚCIWEGO TYPU PANELA JEST BARDZO ISTOTNE!
Tworzenie szafy z Patch–panelami.
1) Naciśnij przycisk Sprzęt w oknie głównym.
2) W oknie Sprzęt: Naciśnij przycisk Nowy.
PC|SCHEMATIC Tele 3
Strona 1
Tworzenie szaf z patch-panelami
3) Wybierz Nowe pole krosowe => Dodaj szafę (dla patch-paneli/elem. aktywnych):
4) Otworzy się okno dialogowe Twórz stojak (rack) patch-panela:
PC|SCHEMATIC Tele 3
Strona 2
Tworzenie szaf z patch-panelami
5) Wpisz Nazwę i Opis stojaka.
Tworzenie patch-panela
Patch-panele można dodawać na dwa sposoby: poprzez opcje Generuj panele lub pojedynczo.
6.1) Autogenerowanie: Naciśnij przycisk Generuj panele, otwiera się okno dialogowe Twórz patchpanele, gdzie wpisujesz ilość paneli (Ilość), Format nazwy, Typ i Info. typ – a następnie naciśnij
przycisk OK.
6.2) Pojedynczo: Naciśnij ikonę Nowy aby utworzyć jeden panel:
PC|SCHEMATIC Tele 3
Strona 3
Tworzenie szaf z patch-panelami
7) Edytowanie panela: Zaznacz panel na liście i kliknij przycisk Edytuj:
8) Otworzy się okno dialogowe Patch-panel, w którym możesz edytować dane. Następnie kliknij
przycisk OK:
PC|SCHEMATIC Tele 3
Strona 4
Tworzenie szaf z patch-panelami
9) Usuwanie panela: Zaznacz panel na liście i kliknij na przycisk Usuń:
10) Zmiana pozycji panela na liście: Zaznacz panel i naciskaj na przyciski strzałek:
11) Naciśnij przycisk OK w oknie Twórz stojak, aby utworzyć stojak (rack).
Przykład: Tworzenie stojaka (rack)
Poniżej przedstawiono przykład, jak utworzyć stojak z panelem tele, dwoma panelami z gniazdkami i switchem.
1) W oknie Sprzęt: Naciśnij przycisk Nowy.
PC|SCHEMATIC Tele 3
Strona 5
Tworzenie szaf z patch-panelami
2) Wybierz Nowe pole krosowe => Dodaj szafę (dla patch-paneli/elem.aktywnych):
3) Otwiera się okno dialogowe Twórz stojak (rack) patch-panela.
4) Wpisz Nazwę (X20) i Opis stojaka (Stojak X20):
5) Naciśnij przycisk Nowy, aby utworzyć pierwszy panel:
PC|SCHEMATIC Tele 3
Strona 6
Tworzenie szaf z patch-panelami
6) Otwiera się okno dialogowe Patch-panel, w którym wypełnij pola tak jak przedstawiono poniżej:
PANELE DLA TELEFONÓW W POLU INFO TYP MUSZĄ MIEĆ = TELE
PANELE Z GNIAZDKAMI MUSZĄ MIEĆ INFO TYP = DATA
SPRZĘT AKTYWNY (SWITCHE, HUBY ITP.) MUSI MIEĆ INFO TYP = ACTIVE
7) Naciśnij przycisk OK, aby utworzyć panel.
8) Naciśnij przycisk Nowy, aby utworzyć następne panele:
9) Uzupełnij pola: Nazwa = A, Opis = Gniazdka, Typ = 48 port (24 x 2) i Info. typ = DATA. Kliknij OK.
PC|SCHEMATIC Tele 3
Strona 7
Tworzenie szaf z patch-panelami
10) Uzupełnij pola: Nazwa = B, Opis = Gniazdka, Typ = 48 port (24 x 2) i Info. typ = DATA. Kliknij OK.
11) Uzupełnij pola: Nazwa = SW1, Opis = Switch, Typ = 48 port (24 x 2) i Info. typ = ACTIVE. Kliknij OK.
PC|SCHEMATIC Tele 3
Strona 8
Tworzenie szaf z patch-panelami
12) Wszystkie panele zostały utworzone:
13) Naciśnij przycisk OK, aby utworzyć stojak z tymi panelami.
14)
W oknie dialogowym Sprzęt: w celu odświeżenia danych na ekranie, naciśnij przycisk
Odśwież.
PC|SCHEMATIC Tele 3
Strona 9
Tworzenie szaf z patch-panelami
15) Stojak X20 pojawi się w oknie dialogowym Sprzęt. Aby zobaczyć panele, kliknij dwukrotnie na X20:
PC|SCHEMATIC Tele 3
Strona 10
Tworzenie szaf z patch-panelami
Edytowanie danych sprzętu
W oknie dialogowym Sprzęt: kliknij prawym klawiszem myszki na stojaku, i z menu wybierz opcję
Dane – lub zaznacz stojak i naciśnij przycisk DATA.
PC|SCHEMATIC Tele 3
Strona 11
Tworzenie szaf z patch-panelami
Wyświetli się okno dialogowe Edytuj dane sprzętu:
Numery dystrybucyjne:
Położenie / budynek:
Opis położenia:
PC|SCHEMATIC Tele 3
Opis numerów dystrybucyjnych przypisanych do sprzętu.
Opis budynku i położenia sprzętu.
Pole może zostać użyte do opisania pokoju gdzie wyposażenie jest
umieszczone.
Strona 12
Tworzenie szaf z patch-panelami
Nazwa alternatywna:
Może być użyte do przypisania dodatkowej nazwy (np. starej nazwy).
Wypełnij pola i kliknij przycisk OK, aby zapisać zmiany.
PC|SCHEMATIC Tele 3
Strona 13
Tworzenie szaf z patch-panelami
Edycja danych panela
W oknie dialogowym Sprzęt: na panelu TELE kliknij prawym przyciskiem myszy i z menu wybierz opcję
Edytuj:
PC|SCHEMATIC Tele 3
Strona 14
Tworzenie szaf z patch-panelami
Wyświetla się okno dialogowe Edytuj patch-panel:
Można edytować pola Nazwa, Opis i Info. typ. Naciśnij przycisk OK w celu zapisania zmian.
