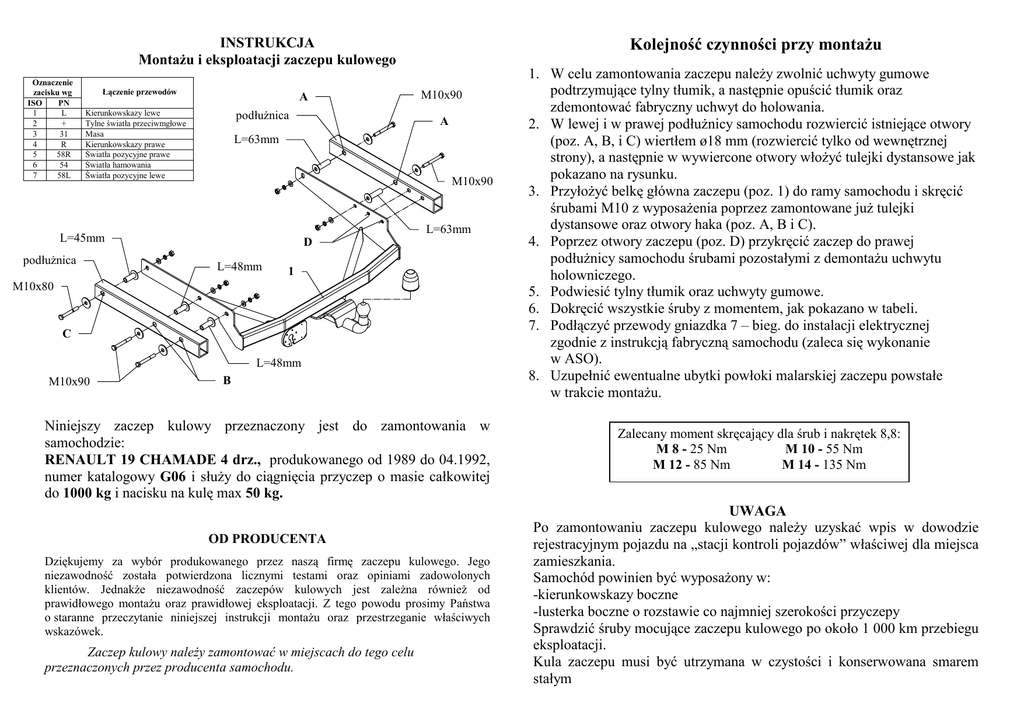

INSTRUKCJA
MontaŜu i eksploatacji zaczepu kulowego
Oznaczenie
zacisku wg
ISO
PN
1
L
2
+
3
31
4
R
5
58R
6
54
7
58L
Łączenie przewodów
A
Kierunkowskazy lewe
Tylne światła przeciwmgłowe
Masa
Kierunkowskazy prawe
Światła pozycyjne prawe
Światła hamowania
Światła pozycyjne lewe
podłuŜnica
M10x90
A
L=63mm
M10x90
L=63mm
L=45mm
podłuŜnica
Kolejność czynności przy montaŜu
D
L=48mm
1
M10x80
C
L=48mm
M10x90
B
Niniejszy zaczep kulowy przeznaczony jest do zamontowania w
samochodzie:
RENAULT 19 CHAMADE 4 drz., produkowanego od 1989 do 04.1992,
numer katalogowy G06 i słuŜy do ciągnięcia przyczep o masie całkowitej
do 1000 kg i nacisku na kulę max 50 kg.
OD PRODUCENTA
Dziękujemy za wybór produkowanego przez naszą firmę zaczepu kulowego. Jego
niezawodność została potwierdzona licznymi testami oraz opiniami zadowolonych
klientów. JednakŜe niezawodność zaczepów kulowych jest zaleŜna równieŜ od
prawidłowego montaŜu oraz prawidłowej eksploatacji. Z tego powodu prosimy Państwa
o staranne przeczytanie niniejszej instrukcji montaŜu oraz przestrzeganie właściwych
wskazówek.
Zaczep kulowy naleŜy zamontować w miejscach do tego celu
przeznaczonych przez producenta samochodu.
1. W celu zamontowania zaczepu naleŜy zwolnić uchwyty gumowe
podtrzymujące tylny tłumik, a następnie opuścić tłumik oraz
zdemontować fabryczny uchwyt do holowania.
2. W lewej i w prawej podłuŜnicy samochodu rozwiercić istniejące otwory
(poz. A, B, i C) wiertłem ø18 mm (rozwiercić tylko od wewnętrznej
strony), a następnie w wywiercone otwory włoŜyć tulejki dystansowe jak
pokazano na rysunku.
3. PrzyłoŜyć belkę główna zaczepu (poz. 1) do ramy samochodu i skręcić
śrubami M10 z wyposaŜenia poprzez zamontowane juŜ tulejki
dystansowe oraz otwory haka (poz. A, B i C).
4. Poprzez otwory zaczepu (poz. D) przykręcić zaczep do prawej
podłuŜnicy samochodu śrubami pozostałymi z demontaŜu uchwytu
holowniczego.
5. Podwiesić tylny tłumik oraz uchwyty gumowe.
6. Dokręcić wszystkie śruby z momentem, jak pokazano w tabeli.
7. Podłączyć przewody gniazdka 7 – bieg. do instalacji elektrycznej
zgodnie z instrukcją fabryczną samochodu (zaleca się wykonanie
w ASO).
8. Uzupełnić ewentualne ubytki powłoki malarskiej zaczepu powstałe
w trakcie montaŜu.
Zalecany moment skręcający dla śrub i nakrętek 8,8:
M 8 - 25 Nm
M 10 - 55 Nm
M 12 - 85 Nm
M 14 - 135 Nm
UWAGA
Po zamontowaniu zaczepu kulowego naleŜy uzyskać wpis w dowodzie
rejestracyjnym pojazdu na „stacji kontroli pojazdów” właściwej dla miejsca
zamieszkania.
Samochód powinien być wyposaŜony w:
-kierunkowskazy boczne
-lusterka boczne o rozstawie co najmniej szerokości przyczepy
Sprawdzić śruby mocujące zaczepu kulowego po około 1 000 km przebiegu
eksploatacji.
Kula zaczepu musi być utrzymana w czystości i konserwowana smarem
stałym
PPUH AUTO-HAK S.J.
WyposaŜenie zaczepu:
Produkcja Haków Holowniczych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel./fax. (059) 8-414-414; 8-414-413
E-mail: [email protected]
www. autohak.com.pl
Zaczep kulowy bez wyposaŜenia elektrycznego
G06
Klasa: A50-X
Nr kat.
Przeznaczony do zamontowania w samochodzie:
Producent: RENAULT
Model: 19 CHAMADE
Typ: 3/5 drz. (K11)
produkowanym od 1989 do 04.1992r.
Dane techniczne:
wartość siły D: 6,31 kN
maksymalna masa przyczepy: 1000 kg
maksymalny nacisk na kulę: 50 kg
Numer homologacji zgodnie z Dyrektywą 94/20/WE: e20*94/20*
