RBK 2

RBK 2

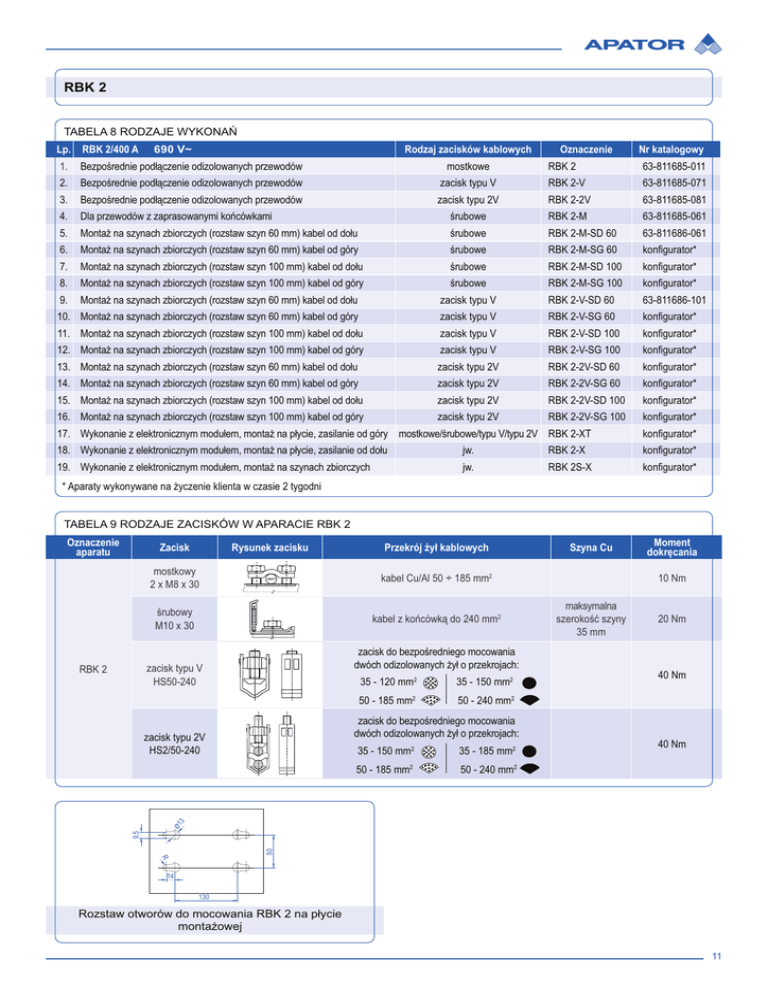

TABELA 8 RODZAJE WYKONAŃ
Lp. RBK 2/400 A
Rodzaj zacisków kablowych
690 V~
Oznaczenie
Nr katalogowy
1.
Bezpośrednie podłączenie odizolowanych przewodów
mostkowe
RBK 2
63-811685-011
2.
Bezpośrednie podłączenie odizolowanych przewodów
zacisk typu V
RBK 2-V
63-811685-071
3.
Bezpośrednie podłączenie odizolowanych przewodów
zacisk typu 2V
RBK 2-2V
63-811685-081
4.
Dla przewodów z zaprasowanymi końcówkami
śrubowe
RBK 2-M
63-811685-061
5.
Montaż na szynach zbiorczych (rozstaw szyn 60 mm) kabel od dołu
śrubowe
RBK 2-M-SD 60
63-811686-061
6.
Montaż na szynach zbiorczych (rozstaw szyn 60 mm) kabel od góry
śrubowe
RBK 2-M-SG 60
konfigurator*
7.
Montaż na szynach zbiorczych (rozstaw szyn 100 mm) kabel od dołu
śrubowe
RBK 2-M-SD 100
konfigurator*
8.
Montaż na szynach zbiorczych (rozstaw szyn 100 mm) kabel od góry
śrubowe
RBK 2-M-SG 100
konfigurator*
9.
Montaż na szynach zbiorczych (rozstaw szyn 60 mm) kabel od dołu
zacisk typu V
RBK 2-V-SD 60
63-811686-101
10. Montaż na szynach zbiorczych (rozstaw szyn 60 mm) kabel od góry
zacisk typu V
RBK 2-V-SG 60
konfigurator*
11. Montaż na szynach zbiorczych (rozstaw szyn 100 mm) kabel od dołu
zacisk typu V
RBK 2-V-SD 100
konfigurator*
12. Montaż na szynach zbiorczych (rozstaw szyn 100 mm) kabel od góry
zacisk typu V
RBK 2-V-SG 100
konfigurator*
13. Montaż na szynach zbiorczych (rozstaw szyn 60 mm) kabel od dołu
zacisk typu 2V
RBK 2-2V-SD 60
konfigurator*
14. Montaż na szynach zbiorczych (rozstaw szyn 60 mm) kabel od góry
zacisk typu 2V
RBK 2-2V-SG 60
konfigurator*
15. Montaż na szynach zbiorczych (rozstaw szyn 100 mm) kabel od dołu
zacisk typu 2V
RBK 2-2V-SD 100
konfigurator*
16. Montaż na szynach zbiorczych (rozstaw szyn 100 mm) kabel od góry
zacisk typu 2V
RBK 2-2V-SG 100
konfigurator*
17. Wykonanie z elektronicznym modułem, montaż na płycie, zasilanie od góry mostkowe/śrubowe/typu V/typu 2V RBK 2-XT
konfigurator*
18. Wykonanie z elektronicznym modułem, montaż na płycie, zasilanie od dołu
jw.
RBK 2-X
konfigurator*
19. Wykonanie z elektronicznym modułem, montaż na szynach zbiorczych
jw.
RBK 2S-X
konfigurator*
* Aparaty wykonywane na życzenie klienta w czasie 2 tygodni
TABELA 9 RODZAJE ZACISKÓW W APARACIE RBK 2
Oznaczenie
aparatu
Zacisk
Rysunek zacisku
mostkowy
2 x M8 x 30
kabel Cu/Al 50 ÷ 185 mm2
śrubowy
M10 x 30
kabel z końcówką do 240 mm2
Szyna Cu
Moment
dokręcania
10 Nm
maksymalna
szerokość szyny
35 mm
20 Nm
zacisk do bezpośredniego mocowania
dwóch odizolowanych żył o przekrojach:
zacisk typu V
HS50-240
RBK 2
Przekrój żył kablowych
35 - 120 mm2
35 - 150 mm2
50 - 185 mm2
50 - 240 mm2
40 Nm
zacisk do bezpośredniego mocowania
dwóch odizolowanych żył o przekrojach:
35 - 150 mm2
35 - 185 mm2
50 - 185 mm2
50 - 240 mm2
40 Nm
50
9,5
13
zacisk typu 2V
HS2/50-240
R
14
130
Rozstaw otworów do mocowania RBK 2 na płycie
montażowej
11
RBK 2
wykonanie podstawowe do montażu
miejsce do plombowania
na płycie montażowej
298
Ø7,5
65
130
65
80
208
31
70
216
260
319
266
°
341
RBK 2-V
wykonanie do montażu na płycie
montażowej z zaciskiem kablowym
typu V
miejsce do plombowania
325
Ø7,5
130
321
208
12
RBK 2-2V
wykonanie do montażu na płycie
montażowej z zaciskiem kablowym
miejsce do plombowania
typu 2V
315
Ø7,5
170
208
120
319
°
300
70
381
RBK 2-SG*
RBK 2-SD*
A
B
C
miejsce do plombowania
wykonanie do montażu na szynach
zbiorczych z zaciskami M lub S
60 mm
75 mm
maks. 30 mm
100 mm
35-67 mm
maks. 60 mm
298
Ø7,5
183
133,5
65
65
208
70
319
266
260
°
grubość szyny 5-10 mm
109
395
* Rodzaje zacisków: M, S
13
RBK 2-V-SG
(odejście kablem z góry)
(odejście kablem z dołu)
wykonanie do montażu na szynach
B
C
75 mm
maks. 30 mm
100 mm
35-67 mm
maks. 60 mm
Ø7,5
298
zbiorczych z zaciskiem kablowym
A
60 mm
miejsce do plombowania
RBK 2-V-SD
typu V
65
65
183
208
133
odejście kablem z góry
70
319
321
266
260
°
odejście kablem z dołu
grubość szyny 5-10mm
109
395
RBK 2-2V-SG
(odejście kablem z góry)
A
RBK 2-2V-SD
miejsce do plombowania
(odejście kablem z dołu)
wykonanie do montażu
B
C
60 mm
75 mm
maks. 30 mm
100 mm
35-67 mm
maks. 60 mm
Ø7,5
z zaciskiem kablowym typu 2V
315
na szynach zbiorczych
65
65
223
208
174
odejście kablem z góry
70
300
319
°
grubość szyny 5-10 mm
odejście kablem z dołu
149
435
14
