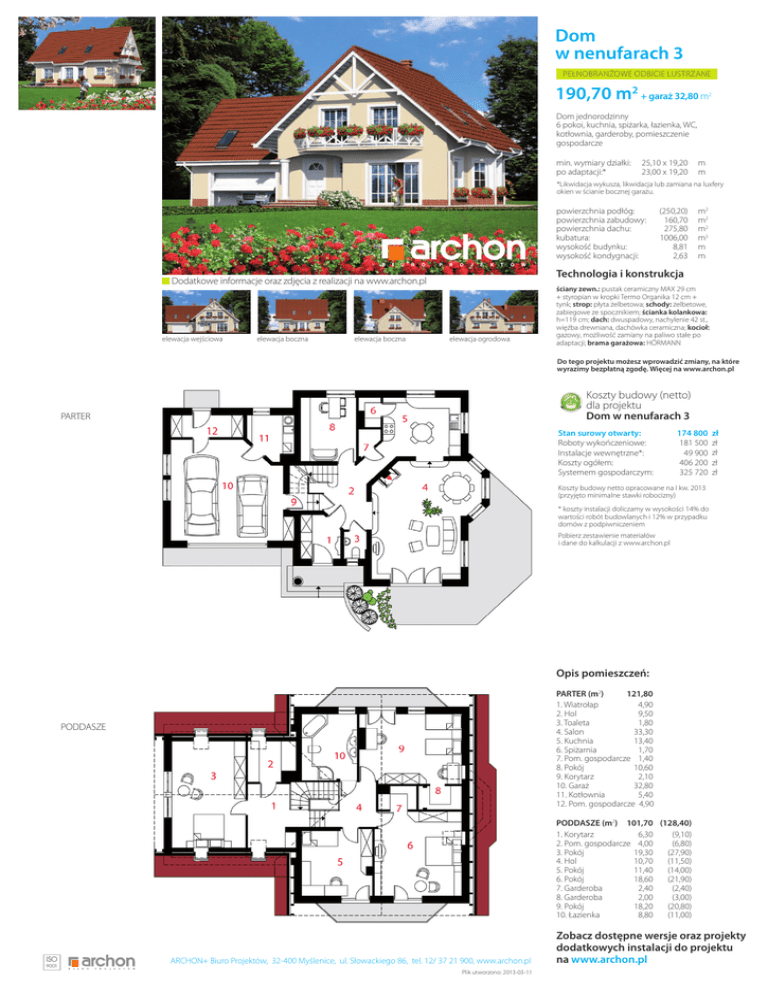

Dom w nenufarach 3 190,70 m2

Dom
w nenufarach 3
Pełnobranżowe odbicie lustrzane
190,70 m2 + garaż32,80m
2
Dom jednorodzinny
6 pokoi, kuchnia, spiżarka, łazienka, WC,
kotłownia, garderoby, pomieszczenie
gospodarcze
min. wymiary działki: 25,10 x 19,20 m
po adaptacji:*
23,00 x 19,20 m
*Likwidacja wykusza, likwidacja lub zamiana na luxfery
okien w ścianie bocznej garażu.
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
elewacja boczna
elewacja boczna
m2
m2
m2
m3
m
m
Technologia i konstrukcja
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
elewacja wejściowa
(250,20)
160,70
275,80
1006,00
8,81
2,63
elewacja ogrodowa
ściany zewn.: pustak ceramiczny MAX 29 cm
+ styropian w kropki Termo Organika 12 cm +
tynk; strop: płyta żelbetowa; schody: żelbetowe,
zabiegowe ze spocznikiem; ścianka kolankowa:
h=119 cm; dach: dwuspadowy, nachylenie 42 st.,
więźba drewniana, dachówka ceramiczna; kocioł:
gazowy, możliwość zamiany na paliwo stałe po
adaptacji; brama garażowa: HÖRMANN
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
Koszty budowy (netto)
dla projektu
Dom w nenufarach 3
PARTER
Stan surowy otwarty:
Roboty wykończeniowe:
Instalacje wewnętrzne*:
Koszty ogółem:
Systemem gospodarczym:
174 800
181 500
49 900
406 200
325 720
zł
zł
zł
zł
zł
Koszty budowy netto opracowane na I kw. 2013
(przyjęto minimalne stawki robocizny)
* koszty instalacji doliczamy w wysokości 14% do
wartości robót budowlanych i 12% w przypadku
domów z podpiwniczeniem
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
Opis pomieszczeń:
121,80
PARTER (m2)
1. Wiatrołap 4,90
2. Hol 9,50
3. Toaleta 1,80
4. Salon 33,30
5. Kuchnia 13,40
6. Spiżarnia 1,70
7. Pom. gospodarcze 1,40
8. Pokój 10,60
9. Korytarz 2,10
10. Garaż 32,80
11. Kotłownia 5,40
12. Pom. gospodarcze 4,90
PODDASZE
PODDASZE (m2) 101,70 (128,40)
1. Korytarz 6,30 (9,10)
2. Pom. gospodarcze 4,00 (6,80)
3. Pokój 19,30 (27,90)
4. Hol 10,70 (11,50)
5. Pokój 11,40 (14,00)
6. Pokój 18,60 (21,90)
7. Garderoba 2,40 (2,40)
8. Garderoba 2,00 (3,00)
9. Pokój 18,20 (20,80)
10. Łazienka 8,80 (11,00)
ISO
9001
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12/ 37 21 900, www.archon.pl
Plik utworzono: 2013-03-11
Zobacz dostępne wersje oraz projekty
dodatkowych instalacji do projektu
na www.archon.pl
