SZKŁO

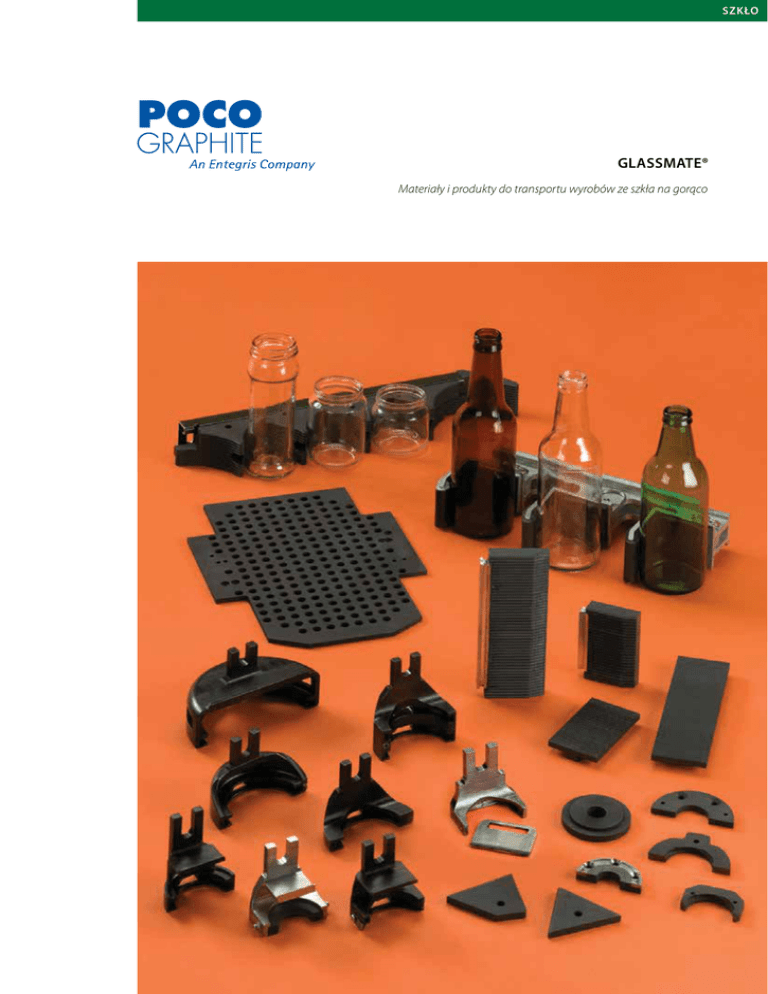

GLASSMATE®
Materiały i produkty do transportu wyrobów ze szkła na gorąco
GLASSMATE
Informacje ogólne
Produkty i materiały rodziny GLASSMATE™
przeznaczone są szczególnie na potrzeby branży
szklanych opakowań. Wiele rozwiązań POCO
transportu wyrobów ze szkła składa się z
opatentowanych wzorów łączenia wkładek
grafitowych i metalowych uchwytów i
wsporników. Te opatentowane wzory spełniają
warunki szybkiego mocowania, szybkiego
uwalnianie przy szybkich zmianach i oferują
unikatowe funkcje zwiększające wydajność całej
linii produktów ze szkła. Części GLASSMATE są
dostosowane do istniejącego oprzyrządowania.
Wiele części można naprawiać w celu wydłużenia
okresu ich eksploatacji.
Wszystkie materiały GLASSMATE, służące do
transportu wyrobów ze szkła na gorąco są
żaroodporne, wytrzymałe, odporne i
nieabsorpcyjne, przeznaczone do pracy w
najbardziej surowych warunkach bez uszkadzania
wyrobów ze szkła. Materiały POCO do transportu
wyrobów ze szkła na gorąco oferują doskonałą
wydajność przy mniejszych stratach drożejących
opakowań spowodowanych uszkodzeniami
mechanicznymi.
Produkcja
Wszystkie materiały POCO i gotowe elementy
produkowane są w zakładzie produkcyjnym North
Texas. Precyzyjne centra obróbki skrawaniem
produkują elementy gotowe zgodnie z
zamówieniami klienta lub standardowymi
wykończeniami. Konstruktorzy firmy POCO
udzielają pomocy klientom w uzyskaniu idealnego
dopasowania do indywidualnych zastosowań.
KLASY POCO – TYPOWE WŁAŚCIWOŚCI
XL
HT
GM
LT
SR
CXTX
Wytrzymałość na ściskanie
psi
23,500 19,700 18,800 22,500 15,600 15,900
MPa
162
136
130
155
108
110
Wytrzymałość na zginanie
psi
13,500 11,800 11,800 12,500 8400
9800
MPa
94
81
81
86
58
68
88
74
74
96
68
71
Twardość
Skala
Współczynnik rozszerzalności cieplnej
μcal/cal°F
4,5
4,5
4,5
4,7
4,6
4,2
µm/m°C
8,1
8,1
8,1
8,5
8,3
7,8
Przewodność cieplna*
Btu-stopa/
h/stopa2°F
45
50
50
35
57
50
W/m-K
77
85
85
60
98
85
Rezystywność
µΩ-cal
695
580
580
965
575
695
µΩ-m
17,6
14,7
14,7
24,5
14,6
17,6
Próg utleniania†
°F
842
1125
842
878
860
842
°C
450
607
450
470
460
450
*Wartości przybliżone zmierzone w temperaturze pokojowej; w miarę wzrostu
temperatury, przewodność cieplna maleje.
†Próg utleniania zdefiniowany jako temperatura, w której utlenianie powoduje
po 24 godz. utratę masy o około 1 %.
System jakości firmy POCO opiera się na
standardach ISO 9001:2008 i AS9100:2009.
Klasy GLASSMATE
Materiał GLASSMATE
5 mikronowy firmy POCO
Wysoko wytrzymałe i izotropowe materiały
grafitowe POCO mają jednorodną mikrostrukturę.
POCO oferuje pełną gamę klas materiałów
grafitowych przeznaczonych do specjalnych
zastosowań w produkcji szkła.
GM
XL
Wyjątkowo wytrzymałe i odporne na zużycie, klasy
1 mikrona. Idealny materiał do wykończeń bardzo
dokładnego gwintu, zapewnia dużą odporność na
zużycie przy długich seriach produkcyjnych.
HT
Ten wysoko wytrzymały materiał zawiera
inhibitor utleniania, który podnosi próg
utleniania. Temperatura pracy może osiągać
600°C; materiały grafitowe utleniają się w
temperaturze powyżej 450°C.
Materiał 5 mikronowy
firmy konkurencyjnej
Materiał ten zapewnia wysoką wytrzymałość i trwałość w zastosowaniach,
gdzie występuje duże zużycie. Wyjątkowy materiał na wkładki do
podbieraczy w obszarze precyzyjnie wykonanego gwintu przy długich
seriach produkcyjnych.
LT
Materiał LT stosowany w warunkach bardzo wysokiego zużycia, o klasie
twardości wyższej niż materiał GM, posiada lepszą odporność na zużycie.
SR
Ekonomiczny materiał do krótkich serii produkcyjnych. Idealny materiał
na wkładki używane do transportu w obszarze szerokiego zgrubienia.
CXTX
Materiał polecany na podkładki belki układarki w odprężarce tunelowej,
gdzie wyjątkowa twardość i wysoka wytrzymałość nie jest wymagana.
2
POCO GRAPHITE, INC.
GLASSMATE
Uchwyt przekładacza
Funkcje i rodzaje
Unikalna konstrukcja POCO umożliwia łatwe mocowanie
nowej wkładki z zatrzaskiem lub zmianę uchwytu bez
potrzeby ustawiania urządzenia. Wytrzymałe uchwyty
zapewniają długi okres eksploatacji i przekładanie przy użyciu
wszystkich najczęściej stosowanych wykończeń do 87 mm.
Funkcje:
• Dokładne dopasowanie do montowanych wkładek
przekładacza GLASSMATE
• Konstrukcja blokady przed obracaniem z wkładkami
w celu wymuszenia ustawienia do wykończenia
• Zacisk sprężynowy naciągu przeznaczony do
bezpiecznego mocowania wkładek
• Konstrukcja gniazda wkładki umożliwia szybszą
ich wymianę
• Kołki ustawiania dwóch połówek uchwytu podczas
procesu produkcji
• Występy na uchwytach ułatwiają ustawienie kwadratowego
kształtu obu połówek i jednakowej ich wysokości
• Dostępne są zestawy części zapasowych
Różne rodzaje
Lekkie
Przeznaczone do urządzeń formujących trzy krople szkła,
obniżony występ uchwytu zapewnia więcej miejsca między
uchwytami do ustawiania urządzenia. Zapewniają lepszą
widoczność, ich mały ciężar zmniejsza zużycie urządzenia.
Obniżony występ oraz dodatkowe wybranie materiału w tylnej
części uchwytu zmniejsza ciężar, mający znaczenie przy
dłuższych seriach produkcyjnych bez potrzeby ustawiania
urządzenia.
Dwufunkcyjny
Uchwyt ten może być używany z każdą stałą lub pływającą
wkładką. Użytkownik ma możliwość zmiany rodzaju wkładki
bez potrzeby zmiany uchwytu. Jako korzyści można wymienić
mniej liczne oprzyrządowanie i elastyczność podbieraczy.
Sprężyna wewnętrzna
Opatentowana konstrukcja posiada wewnętrzny system
blokujący, który znacznie ogranicza obecność obcych ciał .
Konstrukcja uchwytu nie przewiduje użycia śrub, których
drgania lub uszkodzenie podczas procesu produkcyjnego
może doprowadzić do przedwczesnej utraty wkładek. Uchwyt
z regulowaną wewnętrzną sprężyną dostosowuje się do
wymagań stałych lub pływających wkładek, ma wahliwe
ramiona ułatwiające dokładne pasowanie.
Standardowy
Uchwyty do stosowania z opatentowanymi okrągłymi
wkładkami POCO, zwiększają precyzję podbieraczy.
Zakryte
Ich budowa zapobiega przedostawaniu się zanieczyszczeń do
wyrobów i zmniejsza wewnętrzne naprężenia stopionego
szkła. Zakryte uchwyty przeznaczone są do wyrobów
wrażliwych na zanieczyszczenie.
Podwójne ułożenie
Uchwyty te są przeznaczone do wyrobów o wysokich, wąskich
szyjkach, zmniejszają efekt huśtania butelki, zapobiegają
zakleszczaniu wyrobów i przyspieszają transport z formy na
płytę do odstawiania.
Przedłużone
Przeznaczone do transportu wyrobów w obszarze zgrubienia
z wysokimi wykończeniami i zabezpieczonymi nakrętkami.
Zmodyfikowane
Uchwyty te zapewniają lepszą widoczność wykończenia
podczas precyzyjnego procesu ustawiania, są idealne do
wyrobów z bardzo ograniczonymi wymiarami podejścia
do zgrubienia.
Typowe rodzaje wykończeń
Obrzeże
pod zakrywkę
koronkową
Gwint
Poniżej gwintu
Uchwyt boczny
Uchwyty te można stosować z wkładkami pływającymi,
które ustawiają się według górnej powierzchni formy jak
i standardowymi wkładkami prostokątnymi.
Paciorkowe
POCO GRAPHITE, INC.
3
GLASSMATE
Wkładki przekładacza
Wkładki GLASSMATE dostępne są jako półwyroby lub
precyzyjnie wykonane części do określonego wykończenia.
Wkładki pasujące do stosowanych powszechnie uchwytów i
rozwiązań firmy POCO są dostępne w kilku klasach materiałów
grafitowych, w zależności od stosowanych podbieraczy. Wkładki
z materiału wysoko wytrzymałego używane są do transportu
w obszarze gwintu, transportu w obszarze poniżej gwintu,
transportu w obszarze precyzyjnie wykonanego dolnego
zgrubienia z minimalnym luzem lub w przypadku długich serii
produkcyjnych. Materiały klasy ekonomicznej są przeznaczone do
krótkich serii produkcyjnych lub aplikacji transportu w obszarze
dużego zgrubienia. W przypadku podbieraczy zamkniętych form,
wkładki ze zgrubieniami pasujące do obrobionego gwintu lub do
profili wykończeń zapewniają mniejszy luz pomiędzy górną
częścią formy i uchwytem przekładacza.
Firma POCO prowadzi bibliotekę standardowych wykończeń.
Konstruktorzy zatrudnieni w firmie pracują nad dostarczanymi
przez klienta rysunkami technicznymi, aby zaprojektować
funkcjonalne części do konkretnych zastosowań. Firma POCO
może zaoferować wkładki spełniające wymagania klienta
dotyczące form czy butelek.
Zestawy do przeciągania
Zgarniacze do przeciągania są
dostępne w różnych rozmiarach, nachylone pod kątem
prostym lub innym. Te odwracalne zgarniacze mają
wyjątkowo odporną warstwę
GLASSMATE. Przedłużone
zestawy do przeciągania
POCO są przeznaczone do wysokich opakowań szklanych.
Belki układarki w
odprężarce
tunelowej
Kompletne
belki układarki w
odprężarce Nr patentu w USA: 5,741,343
tunelowej POCO zaspokajają wszystkie potrzeby transportu opakowań w zastosowaniach do otwartych, półotwartych czy
zamkniętych odprężarek. Kieszeniowa konstrukcja podkładek
blokujących POCO w połączeniu ze stalowymi kanałami montażowymi tworzy belkę odporną na wypaczenia i bardzo trwałą.
Podkładki układarki obrobione są w taki sposób, aby pasować do ​​
aktualnej konfiguracji belki układarki.
Elementy specjalistyczne
Części zapasowe urządzenia
Zestawy płyty
do odstawiania
Zestawy płyty
do odstawiania
GLASSMATE łączą
w sobie wytrzymałość
metalowej płyty
nośnej i powierzchni
wkładki GLASSMATE
dopasowanej do
transportowanego
opakowania.
Odpowiednie otwory
wentylacyjne zapewniają równomierny przepływ powietrza do
chłodzenia szkła i płynniejszy transport opakowań. Zestawy są
łatwe w montażu, niektóre konstrukcje dopuszczają odwrócenie
wkładki płyty do odstawiania, aby wydłużyć okres eksploatacji.
POCO tworzy wiele elementów specjalistycznych do urządzeń IS
do obróbki szkła i zastosowań klienta. Konstrukcja wielu części
eliminuje potrzebę chłodzenia wodnego oraz zwiększa prędkości
urządzenia.
• Flipery do formowania kropli szkła
• Wkładki do górnej części formy
• Wkładki koła transportowego typu T
lub Jaskółczy ogon, 3” lub 5”
• Wzorce rozstawienia otworów
• Lejek do formowania kropli szkła
• Przekładki typu V
• Prowadnice opuszczane
Więcej informacji
Prosimy o kontakt z regionalnym przedstawicielem Działu Obsługi
Klienta lub dystrybutorem już dziś, aby dowiedzieć się więcej o ofercie
produktów GLASSMATE firmy POCO. Aby uzyskać informacje
o najbliższej lokalizacji, odwiedź stronę www.poco.com i wybierz
łącze Contacts.
