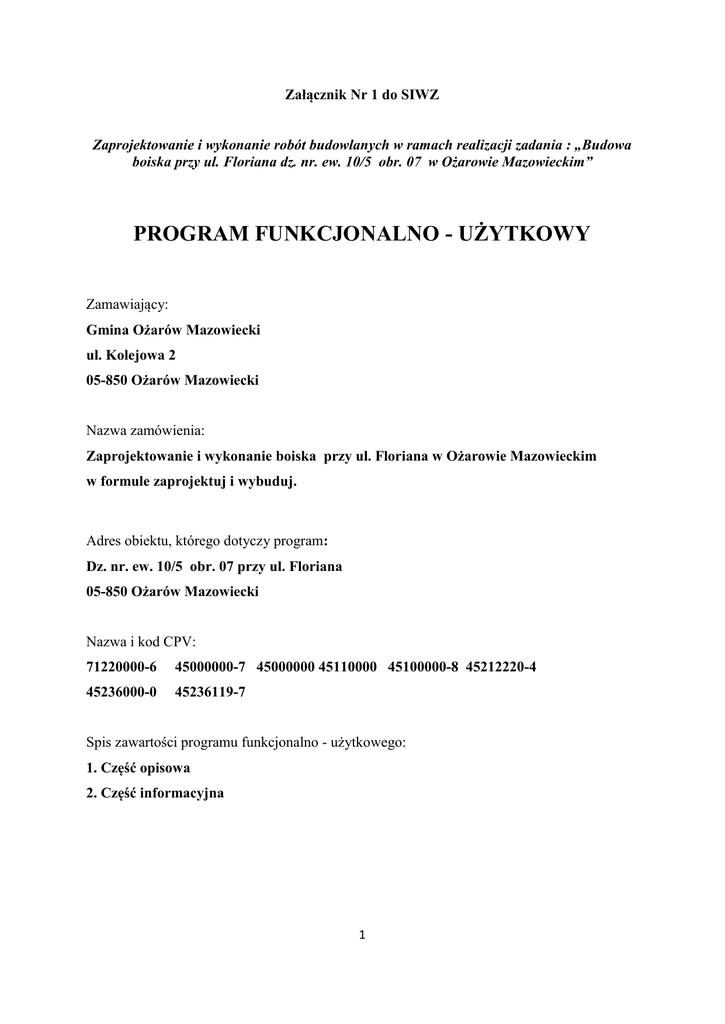

Załącznik Nr 1 do SIWZ
Zaprojektowanie i wykonanie robót budowlanych w ramach realizacji zadania : „Budowa
boiska przy ul. Floriana dz. nr. ew. 10/5 obr. 07 w Ożarowie Mazowieckim”
PROGRAM FUNKCJONALNO - UŻYTKOWY
Zamawiający:
Gmina Ożarów Mazowiecki
ul. Kolejowa 2
05-850 Ożarów Mazowiecki
Nazwa zamówienia:
Zaprojektowanie i wykonanie boiska przy ul. Floriana w Ożarowie Mazowieckim
w formule zaprojektuj i wybuduj.
Adres obiektu, którego dotyczy program:
Dz. nr. ew. 10/5 obr. 07 przy ul. Floriana
05-850 Ożarów Mazowiecki
Nazwa i kod CPV:
71220000-6
45000000-7 45000000 45110000 45100000-8 45212220-4
45236000-0
45236119-7
Spis zawartości programu funkcjonalno - użytkowego:
1. Część opisowa
2. Część informacyjna
1
1. Część opisowa
Ogólny opis przedmiotu zamówienia
Przedmiot
zamówienia
obejmuje
kompleksowe
wykonanie
boiska
wielofunkcyjnego :

pozyskanie podkładu mapowego wymaganego do opracowania dokumentacji;

zaprojektowanie boiska wraz z odwodnieniem i ogrodzeniem;

uzyskanie wymaganych przepisami uzgodnień i pozwoleń;

wykonanie boiska wraz z infrastrukturą ;

dostawę i montaż fabrycznie nowych urządzeń i wyposażenia wchodzących w skład
boiska (bramki, piłkochwyty);

aranżację obiektu do istniejącego otoczenia;

przekazanie Zamawiającemu obiektu wraz z atestami, certyfikatami na wbudowane i
zamontowane elementy.
Wykonawca przedłoży Zamawiającemu:

projekt koncepcyjny z wizualizacją w ciągu jednego miesiąca od podpisania umowy
do weryfikacji, oceny i zatwierdzenia;

dokumentację projektową – 1 egz. drukowany + 1 na nośniku elektronicznym
(w formacie PDF);

Specyfikację Techniczną Wykonania i Odbioru Robót –1 na nośniku elektronicznym
(w formacie PDF);

inwentaryzację geodezyjną powykonawczą – 2 egz. drukowane + 1 na nośniku
elektronicznym (w formacie PDF);

dokumentacje zawierające Atesty, Aprobaty techniczne i Certyfikaty zgodności
z normą niezbędne do rozpoczęcia eksploatacji – po 1 egz. drukowanym do każdego
z elementów wyposażenia, z potwierdzeniem zgodności z oryginałem przez osobę
upoważnioną;

instrukcję konserwacji
– 1 egz. drukowaną + 1 na nośniku elektronicznym (w
formacie PDF).
2
Właściwości funkcjonalno – użytkowe obiektu.
Ogólne właściwości funkcjonalno – użytkowe muszą być zgodne z treścią niniejszego PFU.
Wykonanie robót i materiały użyte do ich wykonania zgodnie z ustawą Prawo Budowlane
oraz szczegółowymi warunkami technicznymi wykonania i odbioru robót przedstawione i
zaakceptowane przez Zamawiającego.
Urządzenia boiska wielofunkcyjnego powinny spełniać następujące parametry:
a) powinny być wykonane z bezpiecznych i trwałych materiałów,
b) powinny być zgodne z Polskimi Normami oraz warunkami bezpieczeństwa określonymi
w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach
w sprawie bezpieczeństwa i higieny,
c) wszystkie urządzenia powinny mieć Certyfikaty zgodności z normą.
Ogólne warunki wykonania i odbioru robót.
Zamówienie zrealizowane będzie z materiałów Wykonawcy. Zamawiający przy przekazaniu
placu budowy przekaże Wykonawcy teren objęty przedmiotem zamówienia. W trakcie
realizacji robót Wykonawca zapewnia i ponosi odpowiedzialność za: organizację robót,
zapewnienie bezpieczeństwa osobom trzecim, ochronę środowiska, odpowiednie warunki
BHP, zabezpieczenie terenu robót oraz przyległych ciągów komunikacyjnych, utrzymanie
porządku na placu budowy. Wyroby budowlane stosowane przy realizacji zamówienia muszą
spełniać wymogi wszelkich krajowych przepisów i norm.
W trakcie realizacji zamówienia Zamawiający będzie przeprowadzał bieżące kontrole
w zakresie:
a) stosowanych wyrobów,
b) jakości wykonywania prac,
c) prawidłowości funkcjonowania zainstalowanych urządzeń,
d) zgodności wykonywania zamówienia z Umową.
Wywóz gruzu, nadmiaru ziemi i odpadów powstałych w trakcie realizacji zamówienia,
Wykonawca dokonywał będzie na bieżąco i na własny koszt.
3
Wymagania szczegółowe
Założenia i rodzaje prac przyjęte dla boiska wielofunkcyjnego:
Prace rozbiórkowe :
- demontaż istniejącego wyposażenia sportowego – kosze do koszykówki szt. 2
- demontaż istniejących słupów oświetleniowych – 2 szt.
- demontaż nawierzchni asfaltowej wraz z podbudową
Prace projektowe i modernizacyjne obejmują:
- przedmiotem zamówienia jest zaprojektowanie i wykonanie boiska sportowego wielofunkcyjnego
wraz z odwodnieniem , chodnikami (do piłki ręcznej, do koszykówki, do siatkówki) o nawierzchni
panelowo-elastycznej z PP (ażurowej) –ok. 720,00 m2. Powierzchnia z gotowych modułów
o wymiarach ok. : 30cmx30cm (dopuszczalna tolerancja wymiarowa modułów 10%) - i grubości
co najmniej 15,8 mm, nie mocowanych do podłoża, przystosowanych do stosowania na boiskach
zewnętrznych, odpornych na warunki atmosferyczne.
- powierzchnia modułów powinna tworzyć otwartą, ażurową romboidalną siatkę o gładkiej matowej
powierzchni , bez ostrych i niebezpiecznych uszorstnień czy karbowań mogących powodować otarcia
skóry . Moduły powinny być łączone na zatrzaski typu POSITIVE LOCK zapewniające możliwość
szybkiego montażu i demontażu oraz powinny być wyposażone w system amortyzacji typu MOVE
pozwalający na poziomą pracę modułów i pochłaniający energię udarową ze stawów zawodników .
- każdy moduł powinien być zawieszony na ok 850 słupkach (dopuszczalna tolerancja -10%)
tworzących słupkowy system sprężysty pozwalający na poziomą pracę modułów i zapewniający
pochłanianie energii udarowej ze stawów zawodników . System łączący moduły powinien wokół
modułów tworzyć dylatację , umożliwiając tym samym rozszerzanie i kurczenie się na skutek
działania temperatury ,chroniąc jednocześnie przed odkształceniami powierzchni.
4
- Moduły nawierzchni powinny być zabezpieczone przed utratą koloru, degradacją i utlenianiem
tworzywa sztucznego oraz powinny być odporne na grzyby, bakterie i pleśń . Na nawierzchni należy
trwale odznaczyć
linie boiska poprzez malowanie metodą natryskową z PRIMEREM wg
zaprojektowanej kolorystyki oraz zgodnie z wymogami federacji sportowych .
-Wykonawca po wykonaniu boiska powinien udzielić Zamawiającemu ma udzielić min. 5 letniej
gwarancji na trwałość wszystkich linii.
- Waga 1,0 m2 powierzchni nie może być mniejsza niż 3,3 kg.
Nawierzchnia wraz z warstwami konstrukcyjnymi powinna posiadać:
- atest PZH,
- zgodność z Normą EN14877:2006
Oraz min trzy z pośród wymienionych poniżej certyfikatów :
- certyfikat Międzynarodowej Federacji Koszykówki FIBA;
- certyfikat Międzynarodowej Federacji Piłki Ręcznej IHF;
- certyfikat Międzynarodowej Federacji Piłki Siatkowej FIVB;
- certyfikat Międzynarodowej Federacji Tenisa Ziemnego ITF;
Z uwagi na wymagania celów szkoleniowych najważniejszy jest certyfikat FIBA.
- istniejącą podbudowę należy rozebrać , uzupełnić ubytki oraz wykonać nową podbudowę betonową
gr min.12 cm ze spadkiem 0,5 %
Ogrodzenie boiska :
Należy wykonać piłkochwyty z czterech stron Boiska , wysokość min 6,0 m (4,0 m siatka; 2,0 m
panel; panel oczko 5,0x20 ; gr. pręta pionowego 6 mm; gr pręta poziomego 8mm) ,panelowy system
stalowy , podwójnie zbrojony z jednym wejściem .Fundamenty z betonu klasy C16/20 głębokości min
100 cm poniżej terenu, rozstaw słupów ok 3,0 m, słupy należy uziemić
3. Montaż sprzętu sportowego.
- bramki do piłki ręcznej( 2 szt.), wymiary w świetle 3,0x2,0 m , rama bramki wykonana z profilu
120x120 aluminiowego anodowego lub lakierowanego proszkowo w biało czerwone pasy, bramki
mocowane w tulejach.
- kosze do koszykówki (2 szt.) – zestaw z możliwością regulacji wysokości, konstrukcja wykonana z
pionowego słupa stalowego i wysięgnika; tablica laminowana; osłony słupów
5
-zestaw do siatkówki (1 kpl)– wykonany ze stopu aluminium , przystosowany do gry w tenisa
ziemnego; (wielofunkcyjny) ; osłony słupów; siatka obszyta z 4 stron
4. Instalacja oświetlenia
- demontaż istniejących 2 słupów oświetleniowych , zakupienie zaprojektowanie i zamontowanie 6
słupów oświetleniowych z oprawami z zastosowaniem technologii LED , 2 słupy z podwójnymi
oprawami oświetlającymi pobliski parking
5. Po zakończeniu prac należy założyć trawnik na całym terenie inwestycji , należy również
przewidzieć korektę koron drzew kolidujących z budowaną infrastrukturą (piłkochwyty, oświelenie).
Po zakończeniu robót należy uporządkować teren i odtworzyć ewentualnie zniszczone
elementy zagospodarowania terenu.
Po
zakończeniu
robót
Wykonawca
zobowiązany
jest
opracować
dokumentację
powykonawczą i przekazać ją Zamawiającemu łącznie z Atestami, Certyfikatami oraz
informacją o udzieleniu gwarancji.
Wykonawca po zakończeniu robót dokona odnowy terenu zieleni oraz dokona aranżacji
boiska wielofunkcyjnego do istniejących elementów otoczenia.
2. Część informacyjna
1. Prace prowadzone będą na terenie zabudowy mieszkaniowej i przy wzmożonym ruchu
pieszym.
2. Organizacja robót musi być tak prowadzona, aby była jak najmniej uciążliwa dla
mieszkańców pobliskich domów i ciągów pieszych usytuowanych w otoczeniu w przypadku
montażu zespolonych elementów i utrudniania przejezdności w obrębie prowadzonych robót
Wykonawca zobowiązany jest do opracowania czasowej organizacji ruchu i uzgodnienie w
Urzędzie Miejskim ul. Kolejowa 2, Ożarów Mazowiecki..
3. W przypadku wyrządzenia szkód w trakcie realizacji robót z winy Wykonawcy,
Wykonawca zobowiązany jest usunąć je na własny koszt.
4. Wykonawca po zakończeniu robót przekaże Zamawiającemu pełną dokumentację
powykonawczą.
5. Wykonane zamówienie musi spełniać wymagania funkcjonalno – użytkowe.
6
6. Wykonawca powinien udzielić gwarancji na okres min. 5 lat na całość zrealizowanego
zadania.
7. Wykonawca w okresie gwarancyjnym będzie prowadził pełen nadzór nad boiskiem
wielofunkcyjnym wraz z niezbędnym utrzymaniem i konserwacją.
UWAGA – przypomina się, iż wszystkie elementy muszą być fabrycznie nowe, nie mogą
pochodzić z demontażu, nawet jeżeli nie były użytkowane.
Materiały budowlane, stosowane do montażu urządzeń oraz do wykonania podłoża, muszą
posiadać odpowiednie Atesty lub Certyfikaty i nie mogą pochodzić z rozbiórki.
