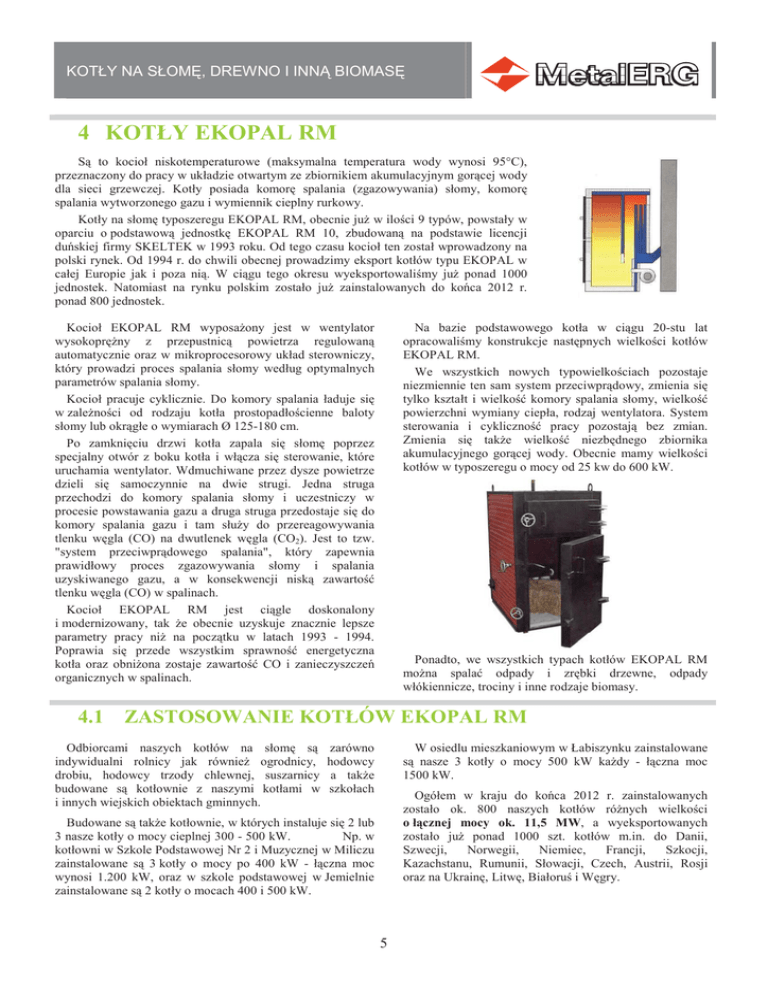

4 KOTŁY EKOPAL RM

KOTŁY NA SŁOMĉ, DREWNO I INNĄ BIOMASĉ
4 KOTŁY EKOPAL RM
Są to kocioł niskotemperaturowe (maksymalna temperatura wody wynosi 95°C),
przeznaczony do pracy w układzie otwartym ze zbiornikiem akumulacyjnym gorącej wody
dla sieci grzewczej. Kotły posiada komorĊ spalania (zgazowywania) słomy, komorĊ
spalania wytworzonego gazu i wymiennik cieplny rurkowy.
Kotły na słomĊ typoszeregu EKOPAL RM, obecnie juĪ w iloĞci 9 typów, powstały w
oparciu o podstawową jednostkĊ EKOPAL RM 10, zbudowaną na podstawie licencji
duĔskiej firmy SKELTEK w 1993 roku. Od tego czasu kocioł ten został wprowadzony na
polski rynek. Od 1994 r. do chwili obecnej prowadzimy eksport kotłów typu EKOPAL w
całej Europie jak i poza nią. W ciągu tego okresu wyeksportowaliĞmy juĪ ponad 1000
jednostek. Natomiast na rynku polskim zostało juĪ zainstalowanych do koĔca 2012 r.
ponad 800 jednostek.
Na bazie podstawowego kotła w ciągu 20-stu lat
opracowaliĞmy konstrukcje nastĊpnych wielkoĞci kotłów
EKOPAL RM.
We wszystkich nowych typowielkoĞciach pozostaje
niezmiennie ten sam system przeciwprądowy, zmienia siĊ
tylko kształt i wielkoĞü komory spalania słomy, wielkoĞü
powierzchni wymiany ciepła, rodzaj wentylatora. System
sterowania i cyklicznoĞü pracy pozostają bez zmian.
Zmienia siĊ takĪe wielkoĞü niezbĊdnego zbiornika
akumulacyjnego gorącej wody. Obecnie mamy wielkoĞci
kotłów w typoszeregu o mocy od 25 kw do 600 kW.
Kocioł EKOPAL RM wyposaĪony jest w wentylator
wysokoprĊĪny z przepustnicą powietrza regulowaną
automatycznie oraz w mikroprocesorowy układ sterowniczy,
który prowadzi proces spalania słomy według optymalnych
parametrów spalania słomy.
Kocioł pracuje cyklicznie. Do komory spalania ładuje siĊ
w zaleĪnoĞci od rodzaju kotła prostopadłoĞcienne baloty
słomy lub okrągłe o wymiarach Ø 125-180 cm.
Po zamkniĊciu drzwi kotła zapala siĊ słomĊ poprzez
specjalny otwór z boku kotła i włącza siĊ sterowanie, które
uruchamia wentylator. Wdmuchiwane przez dysze powietrze
dzieli siĊ samoczynnie na dwie strugi. Jedna struga
przechodzi do komory spalania słomy i uczestniczy w
procesie powstawania gazu a druga struga przedostaje siĊ do
komory spalania gazu i tam słuĪy do przereagowywania
tlenku wĊgla (CO) na dwutlenek wĊgla (CO2). Jest to tzw.
"system przeciwprądowego spalania", który zapewnia
prawidłowy proces zgazowywania słomy i spalania
uzyskiwanego gazu, a w konsekwencji niską zawartoĞü
tlenku wĊgla (CO) w spalinach.
Kocioł EKOPAL RM jest ciągle doskonalony
i modernizowany, tak Īe obecnie uzyskuje znacznie lepsze
parametry pracy niĪ na początku w latach 1993 - 1994.
Poprawia siĊ przede wszystkim sprawnoĞü energetyczna
kotła oraz obniĪona zostaje zawartoĞü CO i zanieczyszczeĔ
organicznych w spalinach.
4.1
Ponadto, we wszystkich typach kotłów EKOPAL RM
moĪna spalaü odpady i zrĊbki drzewne, odpady
włókiennicze, trociny i inne rodzaje biomasy.
ZASTOSOWANIE KOTŁÓW EKOPAL RM
Odbiorcami naszych kotłów na słomĊ są
indywidualni rolnicy jak równieĪ ogrodnicy,
drobiu, hodowcy trzody chlewnej, suszarnicy
budowane są kotłownie z naszymi kotłami w
i innych wiejskich obiektach gminnych.
W osiedlu mieszkaniowym w Łabiszynku zainstalowane
są nasze 3 kotły o mocy 500 kW kaĪdy - łączna moc
1500 kW.
zarówno
hodowcy
a takĪe
szkołach
Ogółem w kraju do koĔca 2012 r. zainstalowanych
zostało ok. 800 naszych kotłów róĪnych wielkoĞci
o łącznej mocy ok. 11,5 MW, a wyeksportowanych
zostało juĪ ponad 1000 szt. kotłów m.in. do Danii,
Szwecji,
Norwegii,
Niemiec,
Francji,
Szkocji,
Kazachstanu, Rumunii, Słowacji, Czech, Austrii, Rosji
oraz na UkrainĊ, LitwĊ, BiałoruĞ i WĊgry.
Budowane są takĪe kotłownie, w których instaluje siĊ 2 lub
3 nasze kotły o mocy cieplnej 300 - 500 kW.
Np. w
kotłowni w Szkole Podstawowej Nr 2 i Muzycznej w Miliczu
zainstalowane są 3 kotły o mocy po 400 kW - łączna moc
wynosi 1.200 kW, oraz w szkole podstawowej w Jemielnie
zainstalowane są 2 kotły o mocach 400 i 500 kW.
5
KOTŁY NA SŁOMĉ, DREWNO I INNĄ BIOMASĉ
4.2
INSTALACJA KOTŁÓW EKOPAL RM
Kotły wsadowe na słomĊ są przeznaczone do
wytwarzania wody o temperaturze do 95°C i mogą pracowaü
wyłącznie w układach otwartych.
Podstawową cechą pracy kaĪdego kotła EKOPAL RM
jest to, Īe proces spalania ładunku słomy przebiega z
jednakową prĊdkoĞcią, w parametrach jak najbardziej
zbliĪonych do optymalnych dla słomy. W stosunkowo
krótkim czasie wytwarza siĊ taka iloĞü ciepła, której
normalnie nie jest w stanie przejąü instalacja grzewcza.
Dlatego w układzie technologicznym kotłowni z kotłami
wsadowymi konieczny jest zbiornik akumulacyjny dla
gromadzenia ciepła, wytworzonego w procesie spalania
ładunków słomy.
Zbiornik taki zapewnia całkowity odbiór ciepła ze
spalania kolejnych ładunków słomy. Gorąca woda pobierana
jest z tego zbiornika na sieü grzewczą odbioru ciepła według
wymaganego zapotrzebowania. PojemnoĞü zbiornika zaleĪna
jest od wielkoĞci kotła.
Zbiornik akumulacyjny musi mieü jak najlepszą izolacjĊ
cieplną, aby straty ciepła do otoczenia były jak
najmniejsze.
Dla kotłów typoszeregu EKOPAL RM zalecane są
nastĊpujące pojemnoĞci zbiorników akumulacyjnych
(wiĊksze pojemnoĞci usprawniają jeszcze pracĊ kotłowni):
Dla przeprowadzenia cyklu spalania ładunku słomy,
naleĪy:
• załadowaü słomĊ do komory spalania słomą,
• zamknąü komorĊ spalania kotła i zapaliü słomĊ poprzez
specjalny otwór, znajdujący siĊ w bocznej Ğcianie kotła,
• włączyü sterowanie poprzez naciĞniĊcie odpowiedniego
przycisku na skrzynce sterowniczej. Uruchamia siĊ wtedy
wentylator nadmuchu powietrza do kotła oraz pompa
przetłaczająca wodĊ pomiĊdzy kotłem i zbiornikiem
akumulacyjnym.
Po wykonaniu powyĪszych czynnoĞci, kocioł nie
wymaga juĪ dalszego dozoru, gdyĪ proces spalania słomy
prowadzony jest automatycznie mikroprocesorowym
systemem sterowniczym. Kiedy cały ładunek słomy
zostaje spalony, wówczas automatycznie zostaje
wyłączony wentylator nadmuchowy i pompa.
W zaleĪnoĞci od wielkoĞci ładunku słomy i mocy kotła
cykl pracy kotła (spalenie jednego ładunku) trwa 1 - 4
godzin. Odbiór ciepła na sieü ze zbiornika
akumulacyjnego prowadzony jest w czasie pracy kotła i w
nastĊpnych godzinach.
RM 2
RM 5
RM 20
RM 30
RM 38
RM 40
RM 01
RM 02
RM 03-2
RM 03-3
Zalecane Ğrednice kominów:
9
9
9
kocioł EKOPAL RM 2, 5, 10, 20, 30 – ∅250 mm
kocioł EKOPAL RM 38 i 40 – ∅350 mm
kocioł EKOPAL RM 01, 02, 03-2, 03-3 –min. ∅ 500 mm
6
-
min. 2.000 litrów
min. 3.000 litrów
min. 4.000 litrów
min. 6.000 litrów
min. 8.000 litrów
min. 10.000 litrów
min. 15.000 litrów
min. 20.000 litrów
min. 22.000 litrów
min. 25.000 litrów
KOTŁY NA SŁOMĉ, DREWNO I INNĄ BIOMASĉ
Wentylator oraz pompa obiegowa bĊdą włączane
poprzez impuls ze skrzynki sterującej (230 V). Dlatego
wentylator oraz pompa obiegowa bĊdą musiały byü
podłączone poprzez stycznik (prąd trójfazowy) – dotyczy
kotłów EKOPAL RM 40, 01, 02, 03-2 oraz (stycznik na
230V) – dla RM30 z wentylatorem 0,75 kW
UWAGA:
Za kotłem powinien byü zainstalowany 3- lub 4drogowy zawór termoregulacyjny, w taki sposób aby
minimalna temperatura wody powracającej do kotła
55ºC.
Zalecana jest odległoĞü miĊdzy kotłem a kominem nie
wiĊksza niĪ 1/3 wysokoĞci komina.
Podłączenie czopucha spalinowego łaczącego kocioł z
kominem powinno byü jak najbardziej płynne. Kąt
wpiĊcia czopucha spalinowego do komina powinien byü
jak najbardziej zbliĪony do 45.ٚ
OdległoĞü kotła od komina powinna siĊ znajdowaü w
jak najmniejszej odległoĞci. Nie naleĪy redukowaü
Ğrednicy łącznika miĊdzy kotłem a kominem.
Zalecane pompy obiegowe:
kocioł EKOPAL RM 2 i 5
kocioł EKOPAL RM 20, 30 i 38
kocioł EKOPAL RM 40, 01 i 02
-
kocioł EKOPAL RM 03-2 i 03-3
-
np. Grundfos UPS Seria – 100 32-60
np. Grundfos UPS Seria – 100 32-80
np. Grundfos UPS Seria – 200
40-60/2F lub 40-180/F
np. Grundfos UPS Seria – 200
65-30/F lub 65-60/F
7
KOTŁY NA SŁOMĉ, DREWNO I INNĄ BIOMASĉ
4.3
WYMIARY KOTŁÓW EKOPAL RM
Parametr
Maks. moc cieplna*:
Maks. kubatura pomieszczeĔ
ogrzewanych:
SprawnoĞü cieplna:
Maks. ciĞnienie wody:
PojemnoĞü wodna kotła:
Oznaczenie
kW
RM 2
25
RM 5
40
RM 20
70
RM 30
100
RM 38
120
RM 40
180
RM 01
300
RM 02
400
RM 03-2
500
RM 03-3
600
m3
350
500
1 000
1 500
2 500
3 000
6 000
8 000
10 000
12 000
%
82
MPa
0,15
m3
0,3
0,5
0,7
0,8
1,0
1,5
2,4
2,5
2,7
3,1
3
2,0
3,0
4,0
6,0
8,0
10,0
15,0
20,0
22,0
25,0
Min. pojemnoĞci zbiornika
akumulacyjnego
Zalecany ciąg kominowy:
m
Jednorazowy ładunek słomy:
- balot 80x40x40 cm
- balot okrągły ∅ 125x120 cm
- balot okrągły ∅ 140x150 cm
- balot okrągły ∅ 181x150 cm
- balot 180x80x120 cm
- balot 250x80x120
Wymiary kotła:
WysokoĞü kotła
szt.
Pa
30
2
3
40
4
6
8
1
12
1
1
50-60
ok. 20
1
1
1
ok. 20
1
1
1
ok. 20
1
1
1
2
ok. 40
2
2
2
H (mm)
H1 (mm)
B (mm)
B1 (mm)
L (mm)
L1 (mm)
H2 (mm)
H (mm)
B (mm)
1 560
1 460
1021
920
1 975
1 555
1 280
1 570
210
1 930
1 830
1021
920
1 975
1 555
1 635
1 930
210
1 725
1 625
1 275
1 200
2 280
1 860
1 428
1 725
210
2 110
2 010
1 275
1 200
2 280
1 860
1 845
2 110
210
2 100
2 000
1 655
1 575
2 605
2 185
1 828
2 150
280
2 450
2 350
1 860
1 800
3 075
2 655
2 100
2 405
225
2 875
2 760
2 200
2 200
3 240
2 820
2 506
2 871
360
2 875
2 760
2 200
2 200
3 240
2 820
2 506
2 871
360
3 045
2 890
2 415
2 335
3 190
2 770
2 600
3 050
423
3 045
2 930
3 220
3 220
3 280
2 860
2 684
3 015
423
Króciec spustowy
Przyłącze wody grzewczej
C (mm)
Czopuch spalinowy
D (mm)
83
Króciec
2”
Ø 245
83
Króciec
2”
Ø 245
83
Króciec
2”
Ø 245
83
Króciec
2”
Ø 245
83
Króciec
2”
Ø 245
100
Króciec
2”
Ø 356
270
Flansza
Ø 108
Ø 405
270
Flansza
Ø 108
Ø 405
100
Flansza
Ø 108
Ø 405
100
Flansza
Ø 108
Ø 405
620
850
950
1 100
9 950
620
1 200
950
1 500
13 100
900
900
1 140
1 800
17 750
900
1 250
1 150
2 200
27 000
1 300
1 300
1 250
3 200
34 000
1 500
1 550
1 500
5 000
48 500
∅ 1 900
∅ 1 900
1 690
5 200
59 400
∅ 1 900
∅ 1 900
1 690
5 600
71 700
2 000
1 900
1 600
8 000
78 100
2 900
1 900
1 600
10 000
99 500
SzerokoĞü kotła
GłĊbokoĞü kotła
WysokoĞü czopucha spalin
WyjĞcie wody – zasilanie
Powrót wody – powrót
Wymiary komory spalania:
szerokoĞü
wysokoĞü
głĊbokoĞü
Masa kotła bez wody:
Cena netto (+ 23% VAT):
•
mm
kg
zł.
Moc kotła uzyskiwana w czasie pracy kotła i w czasie opalania optymalnym paliwem o wilgotnoĞci 15%
8
KOTŁY NA SŁOMĉ, DREWNO I INNĄ BIOMASĉ
4.4
KOTŁOWNIE KONTENEROWE Z KOTŁAMI EKOPAL RM
1 – kocioł EKOPAL RM
2 – naczynie wzbiorcze
Wyszczególnienie
Optymalna moc cieplna *
Kubatura ogrzewanych
pomieszczeĔ max
SprawnoĞü cieplna
PojemnoĞü wodna kotła
PojemnoĞü zbiornika
akumulacyjnego
PojemnoĞü naczynia
wzbiorczego
Zalecany ciąg kominowy
Moc silnika wentylatora
nadmuchowego
Masa zespołu bez wody
Wymiary zespołu (moĪna
dostosowaü dla potrzeb klienta):
L
H
B
Czopuch spalinowy
Cena:
3 – sterownia
4 – zbiornik akumulacyjny
Jednostka
kW
m3
RM 5
40
600
RM 20
70
1200
RM 30
100
1800
RM 38
120
2500
RM 40P
180
3000
RM 01
300
6000
RM 02
400
8000
%
litr
Pa
82
500
ok.
3500
ok.
120
30
82
700
ok.
5.000
ok.
170
30
82
800
ok.
8.000
ok.
260
30
82
1000
ok.
10.000
ok.
330
30
82
1500
ok.
12.000
ok.
400
40
82
2400
ok.
15.000
ok.
500
50-60
82
2500
ok.
20.000
ok.
650
50-60
82
2700
ok.
22.000
ok.
750
50-60
82
3100
ok.
25.000
ok.
850
50-60
kW
0,55
0,55
0,55
2,2
2,2
2,2
4
5,5
7,5
kg
~2350
~2630
~3400
~4900
~7100
~7900
~8000
~11300
~15000
mm
mm
mm
mm
zł.
1875
~2200
~5500
245
28.850
2220
~1970
~5900
245
39.150
2320
~2300
~7200
245
59.400
2650
~2550
~7150
245
74.800
3100
~3350
~11000
350
106.700
3350
~4100
~11600
405
130.680
3350
~4150
~12500
405
157.740
3250
~4770
~13550
405
171.820
3252
~4650
~15350
405
218.900
litr
litr
RM 03-2 RM 03-3
500
600
10000
12000
+ 23% VAT
* Moc kotła uzyskiwana w czasie pracy kotła i w czasie opalania optymalnym paliwem o wilgotnoĞci 15%
9
