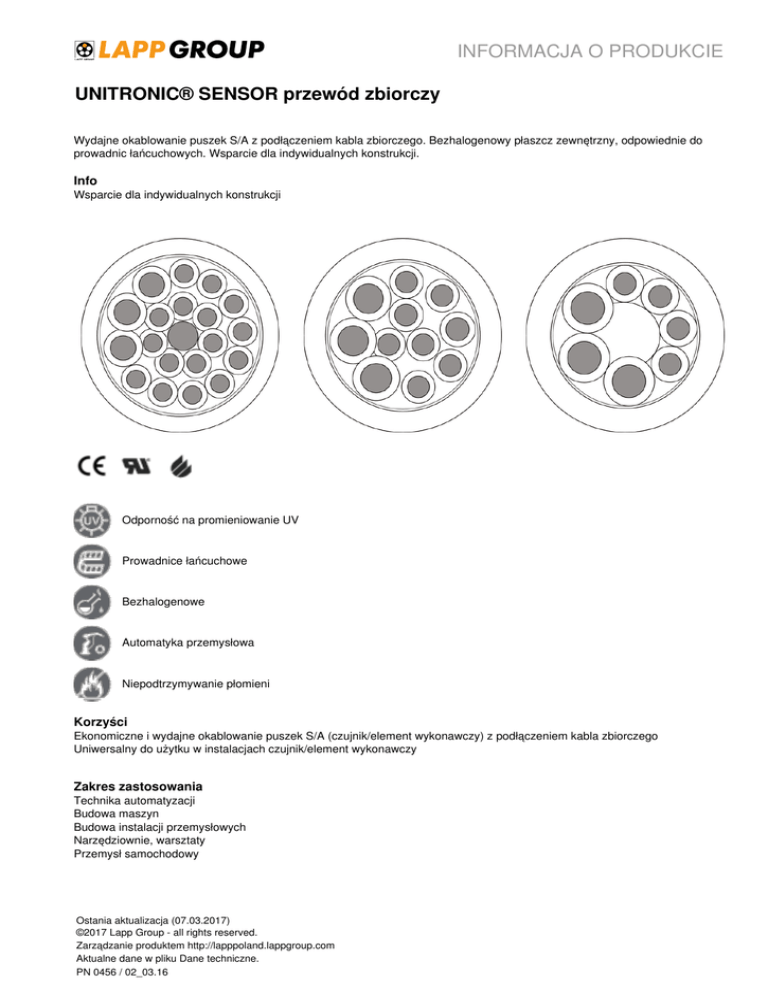

INFORMACJA O PRODUKCIE
UNITRONIC® SENSOR przewód zbiorczy
Wydajne okablowanie puszek S/A z podłączeniem kabla zbiorczego. Bezhalogenowy płaszcz zewnętrzny, odpowiednie do
prowadnic łańcuchowych. Wsparcie dla indywidualnych konstrukcji.
Info
Wsparcie dla indywidualnych konstrukcji
Odporność na promieniowanie UV
Prowadnice łańcuchowe
Bezhalogenowe
Automatyka przemysłowa
Niepodtrzymywanie płomieni
Korzyści
Ekonomiczne i wydajne okablowanie puszek S/A (czujnik/element wykonawczy) z podłączeniem kabla zbiorczego
Uniwersalny do użytku w instalacjach czujnik/element wykonawczy
Zakres zastosowania
Technika automatyzacji
Budowa maszyn
Budowa instalacji przemysłowych
Narzędziownie, warsztaty
Przemysł samochodowy
Ostania aktualizacja (07.03.2017)
©2017 Lapp Group - all rights reserved.
Zarządzanie produktem http://lapppoland.lappgroup.com
Aktualne dane w pliku Dane techniczne.
PN 0456 / 02_03.16
Cechy produktu
Żyły zasilające: 3 x 0,75 mm² i 3 x 1,0 mm²
Żyły sygnałowe: 4 x 0,34 mm², 8 x 0,5 mm², 16 x 0,5 mm²
Możliwość zastosowania w prowadnicach łańcuchowych
Bezhalogenowe wg VDE 0472-815
Odporność ogniowa zgonie z UL 1581 FT-2
Normy i aprobaty
UL-AWM-Style 21198 (80 °C / 300 V)
Budowa produktu
Linka z cienkich drucików z czystej miedzi
Średnica żyły pojedynczej:
0,34 mm² = (43 x 0,10 mm)
0,5 mm² = (19 x 0,18 mm)
0,75 mm² = (21 x 0,205 mm)
1,0 mm² = (55 x 0,15 mm)
Izolacja żyły: PP
Płaszcz zewnętrzny: PUR, kolor czarny
Dane techniczne
Klasyfikacja:
ETIM 5.0 Class-ID: EC001578
Opis klasy ETIM 5.0: Przewód giętki
Budowa żyły:
Żyła linkowa, z cienkich drucików
Minimalny promień gięcia:
Połączenia ruchome: 10 x średnica zewnętrzna
Zakres temperatury:
Połączenia nieruchome: od -40°C do +80°C
Połączenia ruchome: od -5°C do +80°C
Wskazówka
Wszystkie podane wartości dotyczące produktów są wartościami nominalnymi (o ile nie wskazano inaczej). Inne wartości, takie
jak np. tolerancje mogą być przedstawione na zamówienie (jeżeli są dostępne i przeznaczone do publikacji).
Rodzaj opakowania: krążek 100m
Przewody są znakowane
Inne warianty przewodu Combi na zamówienie
Fotografie nie mogą być używane do wymiarowania oraz nie stanowią szczegółowego odwzorowania przedstawionych
produktów.
* Podane ceny to ceny netto bez podatku VAT i dodatkowych opłat. Sprzedaż klientom biznesowym.
Szczegółowe informacje techniczne można znaleźć w specyfikacji technicznej
PN 0456 / 02_03.16
Powered by TCPDF (www.tcpdf.org)
Oznaczenie wyrobu
Liczba żył i przekrój [mm²]
Średnica zewnętrzna [mm]
Materiał izolacji żyły /
płaszcza
Indeks miedzi [kg/km]
UNITRONIC® SENSOR COMBI
7038880
Li9Y11Y
3x0,75+4x0,34
6,6
PP/PUR
34,5
7038881
Li9Y11Y
3x1,0+8x0,5
8,4
PP/PUR
67,2
7038882
Li9Y11Y
3x1,0+16x0,5
9,8
PP/PUR
105,6
PN 0456 / 02_03.16
Numer katalogowy
Powered by TCPDF (www.tcpdf.org)
PN 0456 / 02_03.16
