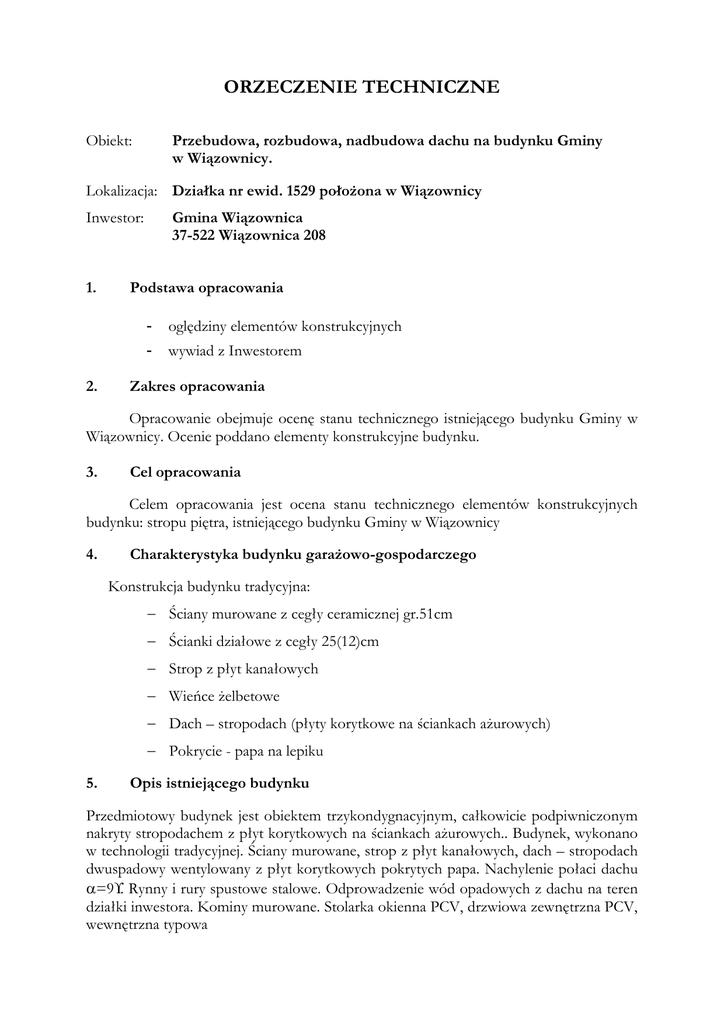

ORZECZENIE TECHNICZNE
Obiekt:
Przebudowa, rozbudowa, nadbudowa dachu na budynku Gminy
w Wiązownicy.
Lokalizacja: Działka nr ewid. 1529 połoŜona w Wiązownicy
Inwestor:
1.
2.
Gmina Wiązownica
37-522 Wiązownica 208
Podstawa opracowania
-
oględziny elementów konstrukcyjnych
-
wywiad z Inwestorem
Zakres opracowania
Opracowanie obejmuje ocenę stanu technicznego istniejącego budynku Gminy w
Wiązownicy. Ocenie poddano elementy konstrukcyjne budynku.
3.
Cel opracowania
Celem opracowania jest ocena stanu technicznego elementów konstrukcyjnych
budynku: stropu piętra, istniejącego budynku Gminy w Wiązownicy
4.
Charakterystyka budynku garaŜowo-gospodarczego
Konstrukcja budynku tradycyjna:
− Ściany murowane z cegły ceramicznej gr.51cm
− Ścianki działowe z cegły 25(12)cm
− Strop z płyt kanałowych
− Wieńce Ŝelbetowe
− Dach – stropodach (płyty korytkowe na ściankach aŜurowych)
− Pokrycie - papa na lepiku
5.
Opis istniejącego budynku
Przedmiotowy budynek jest obiektem trzykondygnacyjnym, całkowicie podpiwniczonym
nakryty stropodachem z płyt korytkowych na ściankach aŜurowych.. Budynek, wykonano
w technologii tradycyjnej. Ściany murowane, strop z płyt kanałowych, dach – stropodach
dwuspadowy wentylowany z płyt korytkowych pokrytych papa. Nachylenie połaci dachu
α=9°. Rynny i rury spustowe stalowe. Odprowadzenie wód opadowych z dachu na teren
działki inwestora. Kominy murowane. Stolarka okienna PCV, drzwiowa zewnętrzna PCV,
wewnętrzna typowa
Przedmiotowy budynek usytuowany w południowo-zachodniej części działki. Wejście
główne do budynku Gminy od strony południowej.
Podstawowe wielkości obiektu:
Podstawowe wielkości budynku
długość
szerokość
powierzchnia zabudowy
6.
- 27,80m
- 11,30m
- 314,14m2
Podstawa opracowania
− ObciąŜenia budowli
PNB-82/02000
− ObciąŜenia stałe
PNB-82/02001
− ObciąŜenia technologiczne
PNB-82/02003
− ObciąŜenia śniegiem
PNB-80/02010
PN-B-02010:1980/Az1:2006
− ObciąŜenie wiatrem
PNB-77/02011
− Konstrukcje betonowe, Ŝelbetowe
PNB-84/03264
− Konstrukcje drewniane
PNB-81/03150/01
PNB-81/03150/02
PNB-81/03150/03
7.
Zestawienie obciąŜeń
7.1 Istniejący stropodach
ObciąŜenia stałe
obciąŜenie
Wartośc
Współczynnik
Wartośc
2
2
charakterystyczna(kN/m )
obciąŜenia obliczeniowa(kN/m )
2x papa na lepiku
0,01x11
Gładź cementowa gr.3cm
0,03x21
Płyta korytkowa
Ś. aŜurowa hśr=0,5m
0,5x14x0,12x0,5
0,11
1,2
0,13
0,63
1,1
0,69
1,15
1,1
1,27
0,42
1,2
0,51
gk = 2,31
go = 2,60
Pominięto cięŜar stropu i warstw izolacyjnych
ObciąŜenia zmienne- śnieg
obciąŜenie
Wartośc
Współczynnik
Wartośc
2)
obliczeniowa(kN/m
charakterystyczna(kN/m2)
obciąŜenia
śnieg
1,2x0,8
0,96
Sk = 0,96
1,5
1,44
So = 1,44
ObciąŜenia zmienne- wiatr
PoniewaŜ α<20°, więc współczynnik aerodynamiczny C<1, a cały dach jest
obciąŜony tylko ssaniem wiatru działającym ku górze. MoŜna pominąć obciąŜenie
wiatrem jako działanie odciąŜające.
Analiza stanu obciąŜeń stropodachu przed adaptacją:
Całkowite obciąŜenie przypadające na 1mb stropu bez cięŜaru własnego stropu
qk = gk + Sk = 2,31+0,96 = 3,27 kN/m
qo = go + So = 2,60+1,44 = 4,04 kN/m
8. Dane ogólne do projektowania
W istniejącym budynku projektuje się wykonanie dachu stromego o konstrukcji
drewnianej płatwiowo-kleszczowej pokrytego blachodachówką. Istniejący stropodach z
płyt korytkowych przeznacza się do rozbiórki
− Kąt pochylenia połaci dachu 58% → α = 30,0°
sinα = 0,50
cosα = 0,866
− Rozstaw krokwi
a = 0,90m
− Pokrycie: blachodachówka
8.1 Istniejący strop po adaptacji:
ObciąŜenia stałe
obciąŜenie
Wartośc
Współczynnik
Wartośc
2
2
charakterystyczna(kN/m )
obciąŜenia obliczeniowa(kN/m )
Gładź cementowa gr.3cm
0,03x21
Styropian gr.10cm
0,10x0,45
0,63
1,1
0,69
0,045
1,2
0,054
gk = 0,67
go = 0,744
Pominięto cięŜar stropu i warstw izolacyjnych istniejących
CięŜar konstrukcji dachu
obciąŜenie
Wartośc
Współczynnik
Wartośc
charakterystyczna(kN/m2)
obciąŜenia
obliczeniowa(kN/m2)
0,06
1,1
0,066
0,077
1,1
0,085
blachodachówka
Krokiew
0,08x0,16x6
Gk1 = 0,137
Go1 ≈ 0,151
ObciąŜenia zmienne- śnieg
obciąŜenie
Wartośc
Wartośc
Współczynnik
2)
charakterystyczna(kN/m2)
obliczeniowa(kN/m
obciąŜenia
śnieg
0,96
1,2x0,8
1,5
Sk = 0,96
1,44
So = 1,44
ObciąŜenia zmienne- wiatr
obciąŜenie
wiatr
0,25x0,8x0,25x1,8
Współczynnik
Wartośc
Wartośc
2
2
charakterystyczna(kN/m )
obciąŜenia obliczeniowa(kN/m )
0,07
pk = 0,07
1,3
0,094
po = 0,094
obciąŜenie przypadające na słup konstrukcji dachu
Pk = (Gk1 + Sk ) x 4,5 x 2,73 = (0,137+0,96)x4,5x2,73=13,47kN
Po = (Go1 + So ) x 4,5 x 2,73 = (0,151+1,44)x4,5x2,73=19,54kN
ZałoŜono pod słupy konstrukcji dachu belki podwalinowe w celu rozłoŜenia obciąŜen
skupionych na płyty stropowe sasiednie.
Pk = 13,47x0,16 = 2,15
Po = 19,54x0,16 = 3,12
Całkowite obciąŜenie przypadające na 1mb stropu bez cięŜaru własnego stropu po
nadbudowie dachu
qkA = gk + Pk +pk = 0,67+2,15+0,07 = 2,89 kN/m < qk
qoA = go + Po +po = 0,744+3,12 +0,094 = 3,96 kN/m < qo
9. NadproŜa
Nad projektowanymi otworami drzwiowymi naleŜy osadzić nadproŜa z profili
walcowanych:
Prace naleŜy wykonać w podanej niŜej kolejności:
-
-
na czas osadzania nadproŜa strop piętra naleŜy podstemplować w celu
odciąŜenia ściany
nad górną krawędzią projektowanego otworu naleŜy wykuć bruzdę poziomą do
połowy grubości muru
wstawiamy belkę nadproŜa na krawędzi otworu, zaklinowując ją i wypełniając
zaprawą cementową przestrzeń między górną stopką belki a murem
wykuć pozostałą część muru i wstawić drugą belkę
w połowie wysokości belek wywiercić otwory, przez które po ustawieniu belek
przeprowadzić nagwintowane sworznie i połączyć nimi belki, ściągając śrubami
M12 rozstawionymi nie rzadziej, niŜ co 700mm.
po wykonaniu nadproŜa przystąpić do wybijania projektowanego otworu
UWAGI
Na powyŜsze prace naleŜy opracować szczegółową dokumentację. Prace naleŜy
prowadzić pod nadzorem uprawnionej osoby
Materiały budowlane oraz elementy prefabrykowane winny posiadać wymagane
atesty i odpowiadać Polskim Normom. Roboty budowlane i rzemieślnicze wykonać
zgodnie z zasadami sztuki budowlanej oraz obowiązującymi normami. Przy prowadzeniu
robót budowlanych przestrzegać przepisów BHP.
