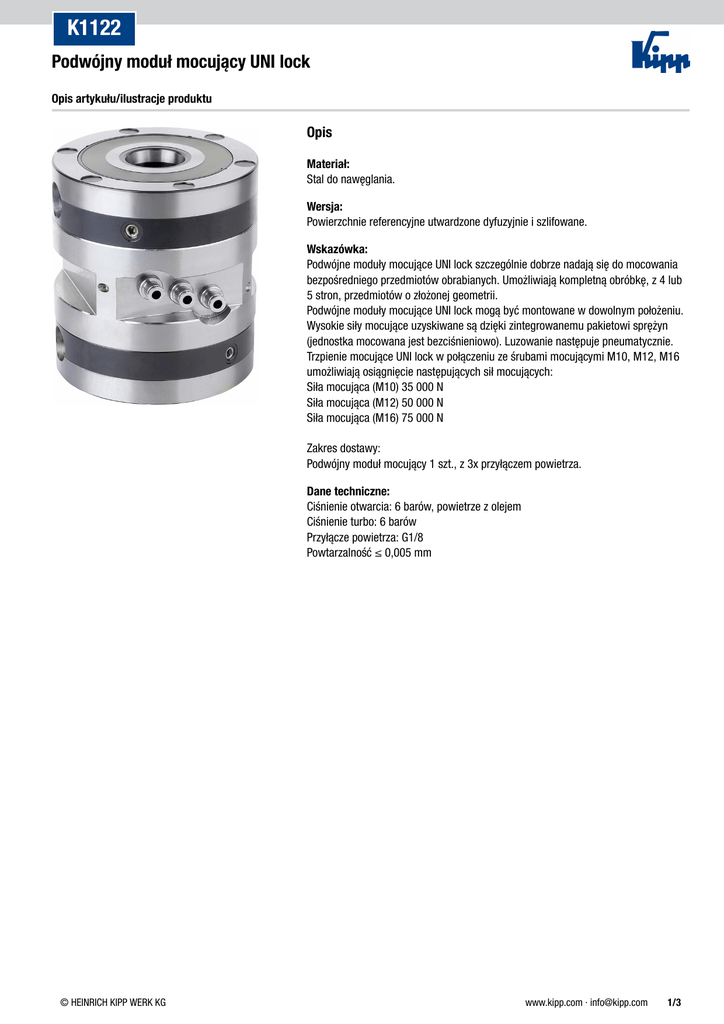

Arkusz danych K1122 Podwójny moduł mocujący UNI lock

K1122
Podwójny moduł mocujący UNI lock
Opis artykułu/ilustracje produktu
Opis
Materiał:
Stal do nawęglania.
Wersja:
Powierzchnie referencyjne utwardzone dyfuzyjnie i szlifowane.
Wskazówka:
Podwójne moduły mocujące UNI lock szczególnie dobrze nadają się do mocowania
bezpośredniego przedmiotów obrabianych. Umożliwiają kompletną obróbkę, z 4 lub
5 stron, przedmiotów o złożonej geometrii.
Podwójne moduły mocujące UNI lock mogą być montowane w dowolnym położeniu.
Wysokie siły mocujące uzyskiwane są dzięki zintegrowanemu pakietowi sprężyn
(jednostka mocowana jest bezciśnieniowo). Luzowanie następuje pneumatycznie.
Trzpienie mocujące UNI lock w połączeniu ze śrubami mocującymi M10, M12, M16
umożliwiają osiągnięcie następujących sił mocujących:
Siła mocująca (M10) 35 000 N
Siła mocująca (M12) 50 000 N
Siła mocująca (M16) 75 000 N
Zakres dostawy:
Podwójny moduł mocujący 1 szt., z 3x przyłączem powietrza.
Dane techniczne:
Ciśnienie otwarcia: 6 barów, powietrze z olejem
Ciśnienie turbo: 6 barów
Przyłącze powietrza: G1/8
Powtarzalność ≤ 0,005 mm
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
1/3
K1122
Podwójny moduł mocujący UNI lock
Rysunki
© HEINRICH KIPP WERK KG
www.kipp.com · [email protected]
2/3
K1122
Podwójny moduł mocujący UNI lock
Podwójny moduł mocujący UNI lock
© HEINRICH KIPP WERK KG
Nr Zamówienia
Typ
K1122.1381500
Doppelspanner
