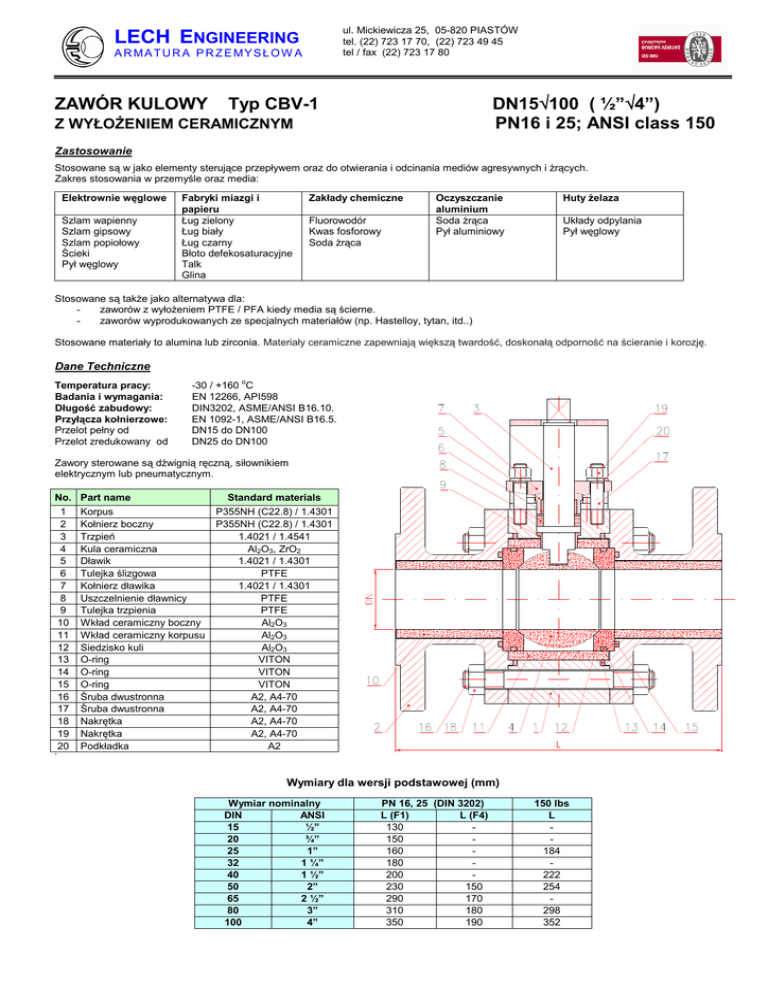

CBV-1_15-100 PN16, ANSI150 zawór kulowy ceramiczny

ul. Mickiewicza 25, 05-820 PIASTÓW
tel. (22) 723 17 70, (22) 723 49 45
tel / fax (22) 723 17 80
LECH ENGINEERING
ARMATURA PRZEMYSŁOW A
ZAWÓR KULOWY
DN15÷
÷100 ( ½”÷
÷4”)
PN16 i 25; ANSI class 150
Typ CBV-1
Z WYŁOŻENIEM CERAMICZNYM
Zastosowanie
Stosowane są w jako elementy sterujące przepływem oraz do otwierania i odcinania mediów agresywnych i żrących.
Zakres stosowania w przemyśle oraz media:
Elektrownie węglowe
Szlam wapienny
Szlam gipsowy
Szlam popiołowy
Ścieki
Pył węglowy
Fabryki miazgi i
papieru
Ług zielony
Ług biały
Ług czarny
Błoto defekosaturacyjne
Talk
Glina
Zakłady chemiczne
Fluorowodór
Kwas fosforowy
Soda żrąca
Oczyszczanie
aluminium
Soda żrąca
Pył aluminiowy
Huty żelaza
Układy odpylania
Pył węglowy
Stosowane są także jako alternatywa dla:
zaworów z wyłożeniem PTFE / PFA kiedy media są ścierne.
zaworów wyprodukowanych ze specjalnych materiałów (np. Hastelloy, tytan, itd..)
Stosowane materiały to alumina lub zirconia. Materiały ceramiczne zapewniają większą twardość, doskonałą odporność na ścieranie i korozję.
Dane Techniczne
Temperatura pracy:
Badania i wymagania:
Długość zabudowy:
Przyłącza kołnierzowe:
Przelot pełny od
Przelot zredukowany od
-30 / +160 oC
EN 12266, API598
DIN3202, ASME/ANSI B16.10.
EN 1092-1, ASME/ANSI B16.5.
DN15 do DN100
DN25 do DN100
Zawory sterowane są dźwignią ręczną, siłownikiem
elektrycznym lub pneumatycznym.
No. Part name
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Korpus
Kołnierz boczny
Trzpień
Kula ceramiczna
Dławik
Tulejka ślizgowa
Kołnierz dławika
Uszczelnienie dławnicy
Tulejka trzpienia
Wkład ceramiczny boczny
Wkład ceramiczny korpusu
Siedzisko kuli
O-ring
O-ring
O-ring
Śruba dwustronna
Śruba dwustronna
Nakrętka
Nakrętka
Podkładka
Standard materials
P355NH (C22.8) / 1.4301
P355NH (C22.8) / 1.4301
1.4021 / 1.4541
Al2O3, ZrO2
1.4021 / 1.4301
PTFE
1.4021 / 1.4301
PTFE
PTFE
Al2O3
Al2O3
Al2O3
VITON
VITON
VITON
A2, A4-70
A2, A4-70
A2, A4-70
A2, A4-70
A2
*
Wymiary dla wersji podstawowej (mm)
Wymiar nominalny
DIN
ANSI
15
½”
20
¾”
25
1”
32
1 ¼”
40
1 ½”
50
2”
65
2 ½”
80
3”
100
4”
PN 16, 25 (DIN 3202)
L (F1)
L (F4)
130
150
160
180
200
230
150
290
170
310
180
350
190
150 lbs
L
184
222
254
298
352
