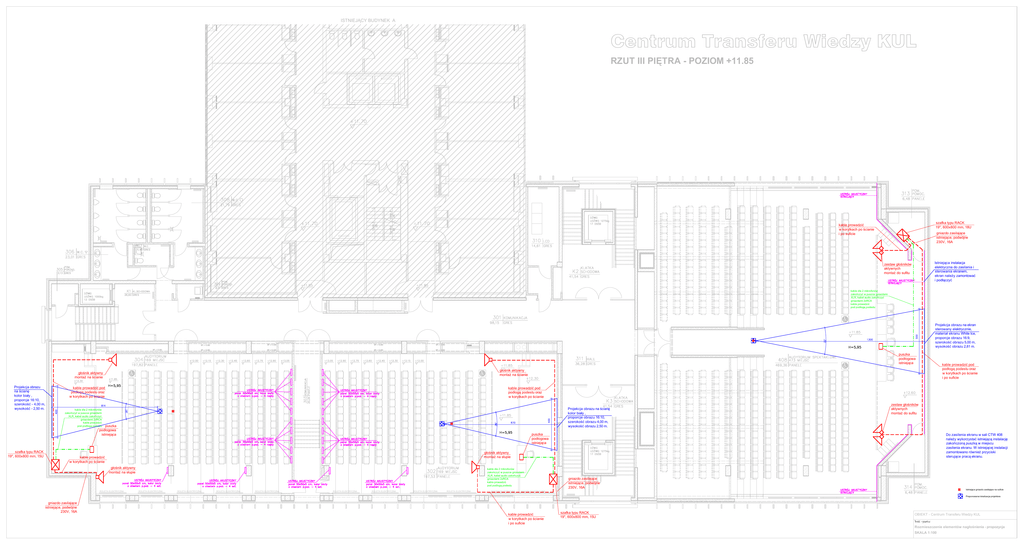

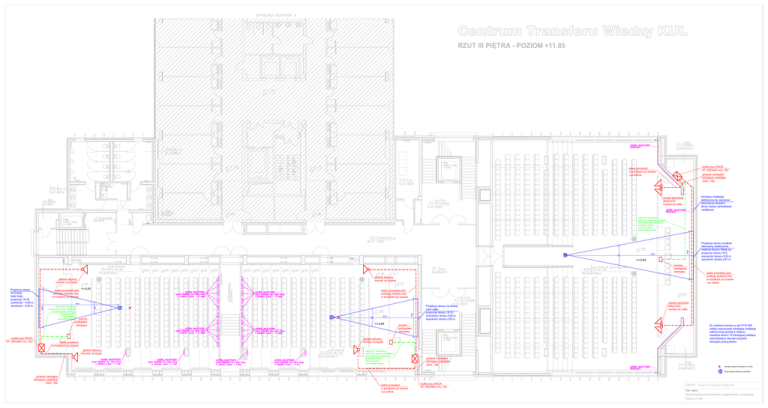

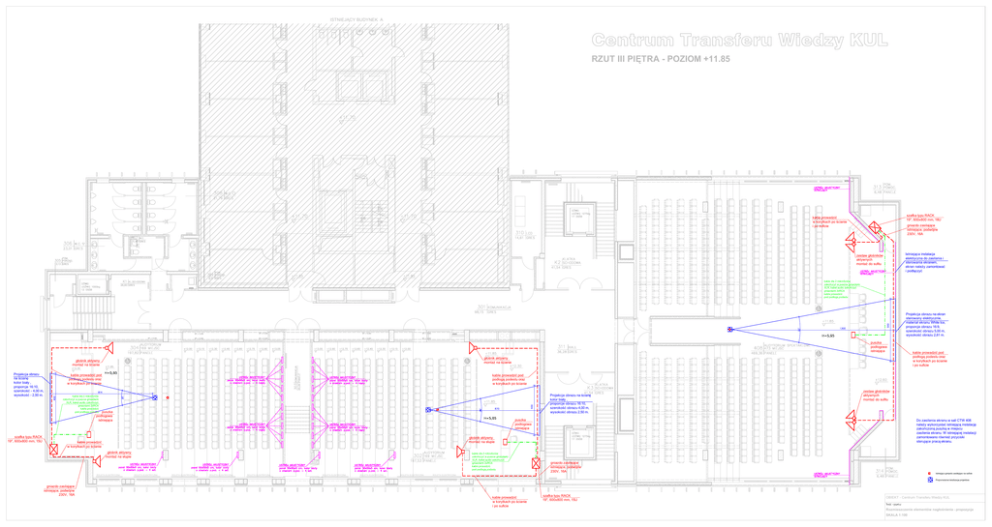

Rzut III piętra z lokalizacją projektorów i głośników
ISTNIEJĄCY BUDYNEK A Centrum Transferu Wiedzy KUL RZUT III PIĘTRA - POZIOM +11.85 szafka typu RACK 19", 600x800 mm, 18U kable prowadzić w korytkach po ścianie i po suficie gniazdo zasilające istniejące, podwójne 230V, 16A Istniejąca instalacja elektryczna do zasilania i sterowania ekranem, ekran należy zamontować i podłączyć zestaw głośników aktywnych montaż do sufitu kable dla 2 mikrofonów zakończyć w puszce gniazdami XLR, kabel audio zakończyć gniazdami 2xRCA kable prowadzić pod podłogą podestu Projekcja obrazu na ekran sterowany elektrycznie, materiał ekranu White Ice, proporcje obrazu 16:9, szerokość obrazu 5,00 m, wysokość obrazu 2,81 m. puszka podłogowa istniejąca głośnik aktywny montaż na ścianie głośnik aktywny montaż na ścianie Projekcja obrazu na ścianę kolor biały , proporcje 16:10, szerokość - 4,00 m, wysokość - 2,50 m. kable prowadzić pod podłogą podestu oraz w korytkach po ścianie kable prowadzić pod podłogą podestu oraz w korytkach po ścianie Projekcja obrazu na ścianę kolor biały , proporcje obrazu 16:10, szerokość obrazu 4,00 m, wysokość obrazu 2,50 m. kable dla 2 mikrofonów zakończyć w puszce gniazdami XLR, kabel audio zakończyć gniazdami 2xRCA kable prowadzić pod podłogą podestu puszka podłogowa istniejąca szafka typu RACK 19", 600x800 mm, 15U kable prowadzić pod podłogą podestu oraz w korytkach po ścianie i po suficie zestaw głośników aktywnych montaż do sufitu puszka podłogowa istniejąca Do zasilenia ekranu w sali CTW 408 należy wykorzystać istniejącą instalację zakończoną puszką w miejscu zasilenia ekranu. W istniejącej instalacji zamontowano również przyciski sterujące pracą ekranu. głośnik aktywny montaż na słupie kable prowadzić w korytkach po ścianie głośnik aktywny montaż na słupie ROLETA ELEKTRYCZNA kable dla 2 mikrofonów zakończyć w puszce gniazdami XLR, kabel audio zakończyć gniazdami 2xRCA kable prowadzić pod podłogą podestu ROLETA ELEKTRYCZNA ROLETA ELEKTRYCZNA ROLETA ELEKTRYCZNA ROLETA ELEKTRYCZNA ROLETA ELEKTRYCZNA ROLETA ELEKTRYCZNA ROLETA ELEKTRYCZNA ROLETA ELEKTRYCZNA ROLETA ELEKTRYCZNA gniazdo zasilające istniejące, podwójne 230V, 16A Istniejące gniazdo zasilające na suficie ROLETA ELEKTRYCZNA Proponowana lokalizacja projektora gniazdo zasilające istniejące, podwójne 230V, 16A kable prowadzić w korytkach po ścianie i po suficie szafka typu RACK 19", 600x800 mm, 15U OBIEKT - Centrum Transferu Wiedzy KUL Rozmieszczenie elementów nagłośnienia - propozycja SKALA 1:100
