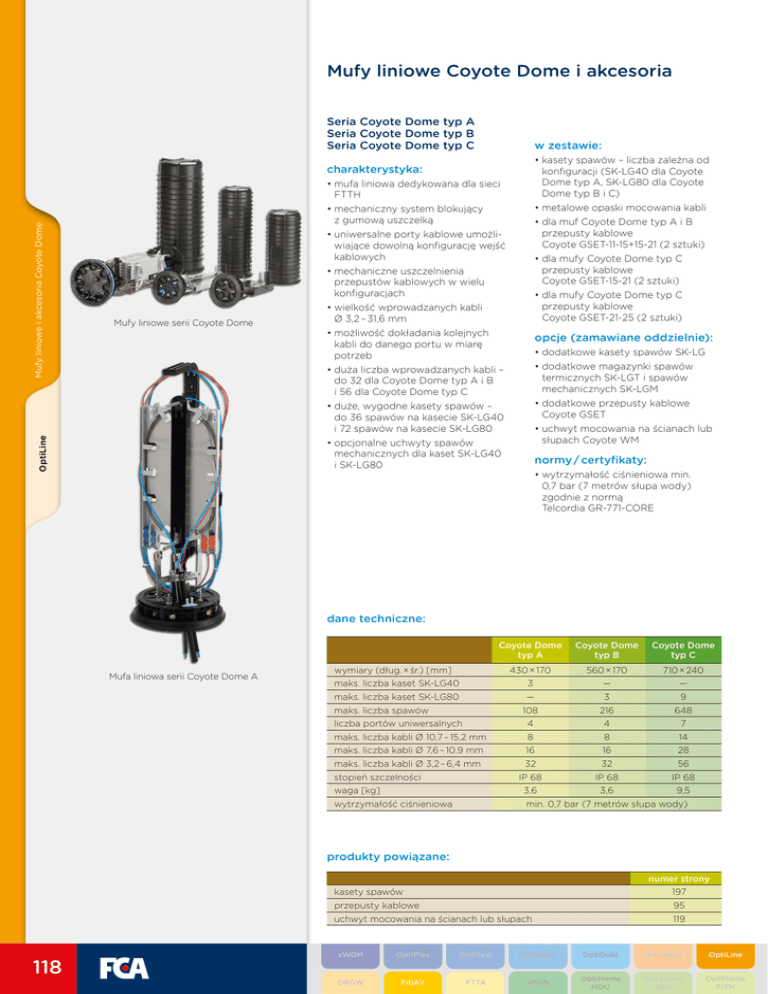

Katalog Produktów firmy FCA na rok 2012

Mufy liniowe Coyote Dome i akcesoria
Seria Coyote Dome typ A
Seria Coyote Dome typ B
Seria Coyote Dome typ C
w zestawie:
•kasety spawów – liczba zależna od
konfiguracji (SK-LG40 dla Coyote
Dome typ A, SK-LG80 dla Coyote
Dome typ B i C)
•metalowe opaski mocowania kabli
•dla muf Coyote Dome typ A i B
przepusty kablowe
Coyote GSET-11-15+15-21 (2 sztuki)
•dla mufy Coyote Dome typ C
przepusty kablowe
Coyote GSET-15-21 (2 sztuki)
•dla mufy Coyote Dome typ C
przepusty kablowe
Coyote GSET-21-25 (2 sztuki)
Mufy liniowe serii Coyote Dome
OptiLine
OptiNode
Mufy liniowe i akcesoria Coyote Dome
charakterystyka:
•mufa liniowa dedykowana dla sieci
FTTH
•mechaniczny system blokujący
z gumową uszczelką
•uniwersalne porty kablowe umożliwiające dowolną konfigurację wejść
kablowych
•mechaniczne uszczelnienia
przepustów kablowych w wielu
konfiguracjach
•wielkość wprowadzanych kabli
Ø 3,2 – 31,6 mm
•możliwość dokładania kolejnych
kabli do danego portu w miarę
potrzeb
•duża liczba wprowadzanych kabli –
do 32 dla Coyote Dome typ A i B
i 56 dla Coyote Dome typ C
•duże, wygodne kasety spawów –
do 36 spawów na kasecie SK-LG40
i 72 spawów na kasecie SK-LG80
•opcjonalne uchwyty spawów
mechanicznych dla kaset SK-LG40
i SK-LG80
opcje (zamawiane oddzielnie):
•dodatkowe kasety spawów SK-LG
•dodatkowe magazynki spawów
termicznych SK-LGT i spawów
mechanicznych SK-LGM
•dodatkowe przepusty kablowe
Coyote GSET
•uchwyt mocowania na ścianach lub
słupach Coyote WM
normy / certyfikaty:
•wytrzymałość ciśnieniowa min.
0,7 bar (7 metrów słupa wody)
zgodnie z normą
Telcordia GR-771-CORE
dane techniczne:
Mufa liniowa serii Coyote Dome A
wymiary (dług. × śr.) [mm]
Coyote Dome
typ A
Coyote Dome
typ B
Coyote Dome
typ C
430 × 170
560 × 170
710 × 240
maks. liczba kaset SK-LG40
3
—
—
maks. liczba kaset SK-LG80
—
3
9
108
216
648
liczba portów uniwersalnych
4
4
7
maks. liczba kabli Ø 10,7 – 15,2 mm
8
8
14
maks. liczba spawów
maks. liczba kabli Ø 7,6 – 10,9 mm
16
16
28
maks. liczba kabli Ø 3,2 – 6,4 mm
32
32
56
stopień szczelności
IP 68
IP 68
IP 68
waga [kg]
3,6
3,6
9,5
wytrzymałość ciśnieniowa
min. 0,7 bar (7 metrów słupa wody)
produkty powiązane:
numer strony
kasety spawów
118
197
przepusty kablowe
95
uchwyt mocowania na ścianach lub słupach
119
xWDM
OptiPlex
OptiTest
OptiNode
OptiDukt
MikroKan
OptiLine
OPGW
FibAir
FTTA
xPON
OptiHome
MDU
OptiHome
SDU
OptiHome
FITH
Mufy liniowe Coyote Dome i akcesoria
konfiguracje:
0
1
opis
Coyote Dome A-
typ mufy
K36
kompletacje mufy dla 36 spawów
K72
kompletacje mufy dla 72 spawów
K108
kompletacje mufy dla 108 spawów
typ mufy
K72
kompletacje mufy dla 72 spawów
K144
kompletacje mufy dla 144 spawów
K216
kompletacje mufy dla 216 spawów
Coyote Dome C-
typ mufy
K72
kompletacje mufy dla 72 spawów
K144
kompletacje mufy dla 144 spawów
K288
kompletacje mufy dla 288 spawów
K432
kompletacje mufy dla 432 spawów
K648
kompletacje mufy dla 648 spawów
przykład:
Coyote Dome B-K144 – mufa liniowa Coyote Dome B zawierająca 2 kasety
SK-LG80, 20 magazynków SK-LGT, uchwyt Coyote WM-1, 2 przepusty
Coyote GSET-11-15+15-21 o pojemności maksymalnej 144 spawów.
OptiLine
Mufa liniowa serii Coyote Dome
OptiNode Mufy liniowe i akcesoria Coyote Dome
Coyote Dome B-
Akcesoria do muf liniowych
Coyote Dome
charakterystyka:
•kasety spawów światłowodowych –
patrz strona 197
•uchwyty Coyote WPM-1,
Coyote WPM-2 do montażu muf
Coyote Dome na ścianach i słupach
•przepusty kablowe:
kod przepustu
liczba uszczelnianych kabli
średnica kabli [mm]
Coyote GSET-11-15+15-21
2 kable
10,7 – 15,2; 15,2 – 21,6
Coyote GSET-11-15
1 kabel
10,7 – 15,2
Coyote GSET-15-21
1 kabel
15,2 – 21,6
Coyote GSET-21-25
1 kabel
21,6 – 25,4
Coyote GSET-25-31
1 kabel
25,4 – 31,6
Coyote GSET-2x11-15
2 kable
10,7 – 15,2
Coyote GSET-4x8-11
4 kable
7,6 – 10,9
Coyote GSET-6x3-6
6 kabli
3,2 – 6,4
Coyote GSET-11-15+6x3-6
7 kabli
10,7 – 15,2; 3,2 – 6,4
Coyote GSET-8x3-6
8 kabli
3,3 – 6,4
Kaseta światłowodowa LG-80
Prepust kablowy Coyote GSET-11-15+6x3-6
Prepust kablowy Coyote GSET-11-15+15-21
