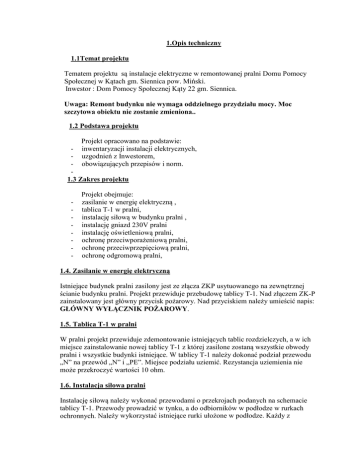

1.Opis techniczny
1.1Temat projektu
Tematem projektu są instalacje elektryczne w remontowanej pralni Domu Pomocy
Społecznej w Kątach gm. Siennica pow. Miński.
Inwestor : Dom Pomocy Społecznej Kąty 22 gm. Siennica.
Uwaga: Remont budynku nie wymaga oddzielnego przydziału mocy. Moc
szczytowa obiektu nie zostanie zmieniona..
1.2 Podstawa projektu
Projekt opracowano na podstawie:
inwentaryzacji instalacji elektrycznych,
uzgodnień z Inwestorem,
obowiązujących przepisów i norm.
1.3 Zakres projektu
-
Projekt obejmuje:
zasilanie w energię elektryczną ,
tablica T-1 w pralni,
instalację siłową w budynku pralni ,
instalację gniazd 230V pralni
instalację oświetleniową pralni,
ochronę przeciwporażeniową pralni,
ochronę przeciwprzepięciową pralni,
ochronę odgromową pralni,
1.4. Zasilanie w energię elektryczną
Istniejące budynek pralni zasilony jest ze złącza ZKP usytuowanego na zewnętrznej
ścianie budynku pralni. Projekt przewiduje przebudowę tablicy T-1. Nad złączem ZK-P
zainstalowany jest główny przycisk pożarowy. Nad przyciskiem należy umieścić napis:
GŁÓWNY WYŁĄCZNIK POŻAROWY.
1.5. Tablica T-1 w pralni
W pralni projekt przewiduje zdemontowanie istniejących tablic rozdzielczych, a w ich
miejsce zainstalowanie nowej tablicy T-1 z której zasilone zostaną wszystkie obwody
pralni i wszystkie budynki istniejące. W tablicy T-1 należy dokonać podział przewodu
„N” na przewód „N” i „PE”. Miejsce podziału uziemić. Rezystancja uziemienia nie
może przekroczyć wartości 10 ohm.
1.6. Instalacja siłowa pralni
Instalację siłową należy wykonać przewodami o przekrojach podanych na schemacie
tablicy T-1. Przewody prowadzić w tynku, a do odbiorników w podłodze w rurkach
ochronnych. Należy wykorzystać istniejące rurki ułożone w podłodze. Każdy z
obwodów siłowych zakończyć wyłącznikiem ŁK usytuowanym na wys. 1,5m od
podłogi, nad istniejącą glazurą.
1.7. Instalacja gniazd wtykowych 230V w pralni
Instalację gniazd wtykowych wykonać przewodami YDY-pżo 3x2,5 układanymi p/t.
Gniazda mocować na wys. 1,5 m nad krawędzią glazury. Osprzęt szczelny IP 55.
1.8. Instalacja oświetleniowa pralni
Instalację oświetleniową wykonać przewodami YDY 1,5 mm 2 p/t. Oprawy typ
jarzeniowe 2x36W i żarowe 70W IP-45 .
Osprzęt szczelny p/t. Wyłączniki mocować na wys. 1,5 m nad krawędzią glazury.
W oprawach oznaczonych literą „A” należy zainstalować moduł zasilania awaryjnego
2h. Oprawy usytuowane na zewnątrz budynku zaopatrzyć w wyłącznik zmierzchowy.
1.9.Instalacja przeciwporażeniowa
Jako ochronę dodatkową przed porażeniem prądem elektrycznym zastosowano
SZYBKIE SAMOCZYNNE WYŁĄCZENIE. W tym celu w tablicy T-1
zaprojektowano wyłączniki różnicowo - prądowe o prądzie zadziałania 0,03A.
W tablicy T-1 należy dokonać podziału przewodu N na N i PE, miejsce podziału
uziemić. Rezystancja uziemienia nie może przekroczyć wartości 10Ω.
Do przewodu PE przyłączyć należy wszystkie metalowe obudowy urządzeń
elektrycznych, kołki ochronne gniazd wtykowych i metalowe obudowy opraw
oświetleniowych.
W pomieszczeniach sanitariatów należy wykonać magistralę połączeń wyrównawczych
z przewodu LY 6, do której przyłączyć należy wszystkie metalowe urządzenia
znajdujące się w sanitariatach. Magistralę połączyć z przewodem PE i uziemieniem
otokowym budynku.
1.10. Instalacja przeciwprzepięciowa
W tablicy T-1 zastosowano ochronniki typ „C”.
1.11. Instalacja odgromowa
Instalacja odgromowa pralni jest w dobrym stanie i nie wymaga remontu. Należy
wykonać pomiary rezystancji uziemienia, a protokół przekazać Inwestorowi.
W przypadku niedostatecznych wyników pomiarów należy zabić odpowiednią ilość
szpilek do osiągnięcia rezystancji 10 ohm.
1.21. Uwagi końcowe
Całość robót wykonać zgodnie z obowiązującymi normami i przepisami. Wszystkie
przejścia przewodów przez strefy pożarowe uszczelnić masą EI60.
-
wszystkie zastosowane materiały powinny posiadać niezbędne atesty i
certyfikaty (Prawo budowlane Dz. U. Nr 89 z 1994 r. z późniejszymi zmianami),
-
-
wszystkie prace należy wykonywać przestrzegając przepisów PHP i p.poż. oraz
zgodnie z normami i Warunkami technicznymi wykonania i odbioru robót
budowlano – montażowych. Tom V. Instalacje elektryczne.
Należy dokonać pomiaru skuteczności ochrony przeciwporażeniowej i pomiaru
rezystancji izolacji przewodów i kabli.
Protokoły z pomiarów dostarczyć Inwestorowi.
