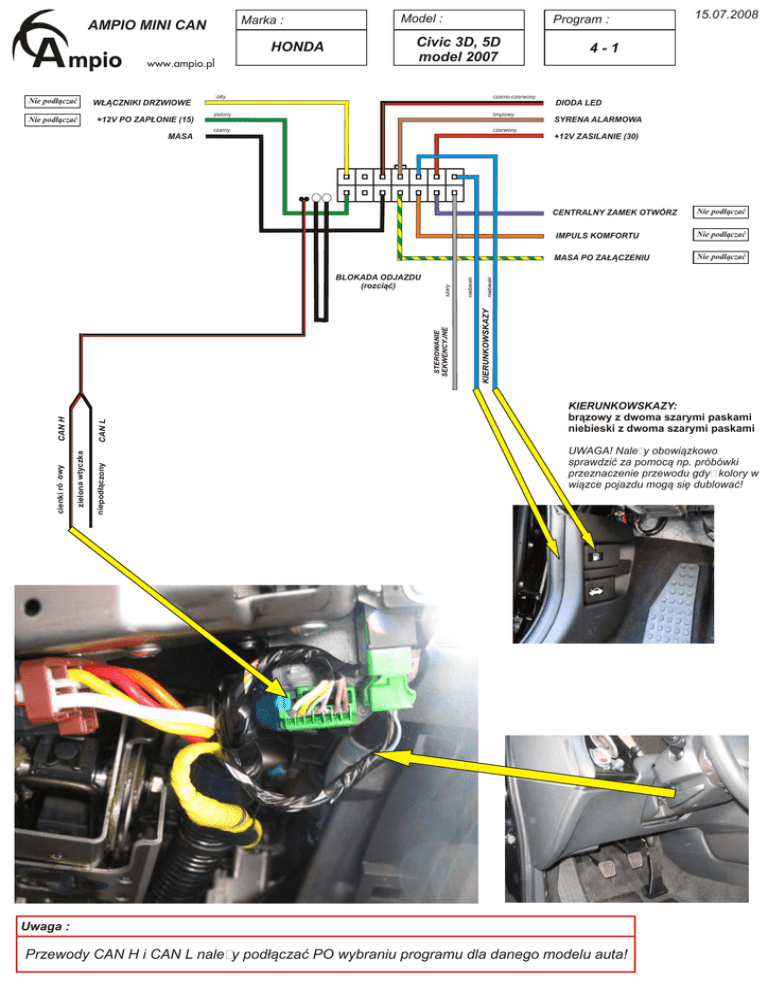

Honda Civic 3D, 5D 2007 114KB Feb 12 2010 10:16:49 AM

Marka :
AMPIO MINI CAN
HONDA
www.ampio.pl
Nie podłączać
Nie podłączać
Model :
Program :
Civic 3D, 5D
model 2007
żółty
czarno-czerwony
zielony
brązowy
czarny
czerwony
WŁĄCZNIKI DRZWIOWE
+12V PO ZAPŁONIE (15)
15.07.2008
4-1
DIODA LED
MASA
SYRENA ALARMOWA
+12V ZASILANIE (30)
CENTRALNY ZAMEK OTWÓRZ
Nie podłączać
IMPULS KOMFORTU
Nie podłączać
MASA PO ZAŁĄCZENIU
Nie podłączać
BLOKADA ODJAZDU
(rozciąć)
niepodłączony
zielona wtyczka
cienki różowy
KIERUNKOWSKAZY:
brązowy z dwoma szarymi paskami
niebieski z dwoma szarymi paskami
UWAGA! Należy obowiązkowo
sprawdzić za pomocą np. próbówki
przeznaczenie przewodu gdyż kolory w
wiązce pojazdu mogą się dublować!
Uwaga :
Przewody CAN H i CAN L należy podłączać PO wybraniu programu dla danego modelu auta!
