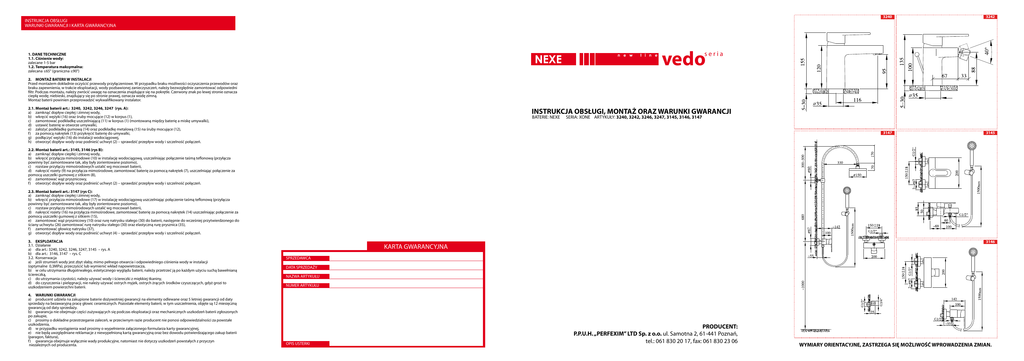

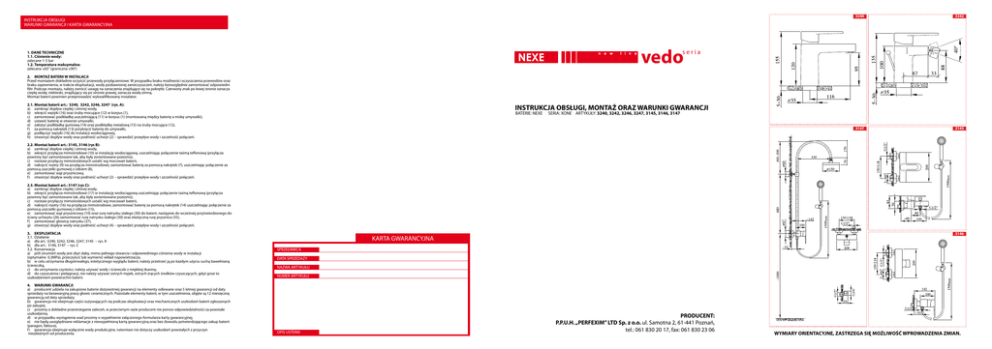

instrukcja obsługi, montaż oraz warunki gwarancji

INSTRUKCJA OBSŁUGI
WARUNKI GWARANCJI I KARTA GWARANCYJNA
3240
3242
3147
3145
vedo
seria
1. DANE TECHNICZNE
1.1. Ciśnienie wody:
zalecane 1-5 bar
1.2. Temperatura maksymalna:
zalecana ≤65° (graniczna ≤90°)
2. MONTAŻ BATERII W INSTALACJI
Przed montażem dokładnie oczyścić przewody przyłączeniowe. W przypadku braku możliwości oczyszczenia przewodów oraz
braku zapewnienia, w trakcie eksploatacji, wody pozbawionej zanieczyszczeń, należy bezwzględnie zamontować odpowiedni
filtr. Podczas montażu, należy zwrócić uwagę na oznaczenia znajdujące się na pokrętle. Czerwony znak po lewej stronie oznacza
ciepłą wodę; niebieski, znajdujący się po stronie prawej, oznacza wodę zimną.
Montaż baterii powinien przeprowadzić wykwalifikowany instalator.
2.1. Montaż baterii art.: 3240, 3242, 3246, 3247 (rys. A):
a) zamknąć dopływ ciepłej i zimnej wody,
b) wkręcić wężyki (16) oraz śruby mocujące (12) w korpus (1),
c) zamontować podkładkę uszczelniającą (11) w korpus (1) (montowaną między baterię a miskę umywalki),
d) ustawić baterię w otworze umywalki,
e) założyć podkładkę gumową (14) oraz podkładkę metalową (15) na śruby mocujące (12),
f ) za pomocą nakrętek (13) przykręcić baterię do umywalki,
g) podłączyć wężyki (16) do instalacji wodociągowej,
h) otworzyć dopływ wody oraz podnieść uchwyt (2) – sprawdzić przepływ wody i szczelność połączeń.
INSTRUKCJA OBSŁUGI, MONTAŻ ORAZ WARUNKI GWARANCJI
BATERIE: NEXE
SERIA: XONE ARTYKUŁY: 3240, 3242, 3246, 3247, 3145, 3146, 3147
2.2. Montaż baterii art.: 3145, 3146 (rys B):
a) zamknąć dopływ ciepłej i zimnej wody,
b) wkręcić przyłącza mimośrodowe (10) w instalację wodociągową, uszczelniając połączenie taśmą teflonową (przyłącza
powinny być zamontowane tak, aby były zorientowane poziomo),
c) rozstaw przyłączy mimośrodowych ustalić wg mocowań baterii,
d) nakręcić rozety (9) na przyłącza mimośrodowe, zamontować baterię za pomocą nakrętek (7), uszczelniając połączenie za
pomocą uszczelki gumowej z sitkiem (8),
e) zamontować wąż prysznicowy,
f ) otworzyć dopływ wody oraz podnieść uchwyt (2) – sprawdzić przepływ wody i szczelność połączeń.
2.3. Montaż baterii art.: 3147 (rys C):
a) zamknąć dopływ ciepłej i zimnej wody,
b) wkręcić przyłącza mimośrodowe (17) w instalację wodociągową uszczelniając połączenie taśmą teflonową (przyłącza
powinny być zamontowane tak, aby były zorientowane poziomo),
c) rozstaw przyłączy mimośrodowych ustalić wg mocowań baterii,
d) nakręcić rozety (16) na przyłącza mimośrodowe, zamontować baterię za pomocą nakrętek (14) uszczelniając połączenie za
pomocą uszczelki gumowej z sitkiem (15),
e) zamontować wąż prysznicowy (10) oraz rurę natrysku stałego (30) do baterii, następnie do wcześniej przytwierdzonego do
ściany uchwytu (26) zamontować rurę natrysku stałego (30) oraz elastyczną rurę prysznica (35),
f ) zamontować głowicę natrysku (37),
g) otworzyć dopływ wody oraz podnieść uchwyt (4) – sprawdzić przepływ wody i szczelność połączeń.
3. EKSPLOATACJA
3.1. Działanie
a) dla art.: 3240, 3242, 3246, 3247, 3145 – rys. A
b) dla art.: 3146, 3147 – rys. C
3.2. Konserwacja
a) jeśli strumień wody jest zbyt słaby, mimo pełnego otwarcia i odpowiedniego ciśnienia wody w instalacji
(optymalne 0,3MPa), przeczyścić lub wymienić wkład napowietrzacza,
b) w celu utrzymania długotrwałego, estetycznego wyglądu baterii, należy przetrzeć ją po każdym użyciu suchą bawełnianą
ściereczką,
c) do utrzymania czystości, należy używać wody i ściereczki z miękkiej tkaniny,
d) do czyszczenia i pielęgnacji, nie należy używać ostrych myjek, ostrych żrących środków czyszczących, gdyż grozi to
uszkodzeniem powierzchni baterii.
4. WARUNKI GWARANCJI
a) producent udziela na zakupione baterie dożywotniej gwarancji na elementy odlewane oraz 5 letniej gwarancji od daty
sprzedaży na bezawaryjną pracę głowic ceramicznych. Pozostałe elementy baterii, w tym uszczelnienia, objęte są 12 miesięczną
gwarancją od daty sprzedaży.
b) gwarancja nie obejmuje części zużywających się podczas eksploatacji oraz mechanicznych uszkodzeń baterii zgłoszonych
po zakupie,
c) prosimy o dokładne przestrzeganie zaleceń, w przeciwnym razie producent nie ponosi odpowiedzialności za powstałe
uszkodzenia,
d) w przypadku wystąpienia wad prosimy o wypełnienie załączonego formularza karty gwarancyjnej,
e) nie będą uwzględniane reklamacje z niewypełnioną kartą gwarancyjną oraz bez dowodu potwierdzającego zakup baterii
(paragon, faktura),
f ) gwarancja obejmuje wyłącznie wady produkcyjne, natomiast nie dotyczy uszkodzeń powstałych z przyczyn
niezależnych od producenta.
3146
KARTA GWARANCYJNA
SPRZEDAWCA
DATA SPRZEDAŻY
NAZWA ARTYKUŁU
NUMER ARTYKUŁU
OPIS USTERKI
PRODUCENT:
P.P.U.H. „PERFEXIM” LTD Sp. z o.o. ul. Samotna 2, 61-441 Poznań,
tel.: 061 830 20 17, fax: 061 830 23 06
WYMIARY ORIENTACYJNE, ZASTRZEGA SIĘ MOŻLIWOŚĆ WPROWADZENIA ZMIAN.
vedo
vedo
seria
A
3240 BATERIA UMYWALKOWA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
SPECYFIKACJA
KORPUS
UCHWYT
ZAŚLEPKA
WKRĘT M5x6
OSŁONA REGULATORA
ZAKRĘTKA REGULATORA
REGULATOR PRZEPŁYWU
USZCZELKA PŁASKA
NAPOWIETRZACZ
NAKRĘTKA NAPOWIETRZ.
PIERŚCIEŃ USZCZELNIAJ.
WKRĘT MOCUJĄCY
NAKRĘTKA
PODKŁADKA KSZTAŁT.
PODKŁADKA MOCUJĄCA
PRZYŁĄCZE ELASTYCZNE
SZT.
1
1
1
1
1
1
1
1
1
1
1
2
2
1
1
2
JEDNOUCHWYTOWA, DWUOTWOROWA, NAŚCIENNA, Z NATRYSKIEM STAŁYM I RĘCZNYM
34
33
32
DZIAŁANIE:
WŁĄCZONE
23
WYŁĄCZONE
SPECYFIKACJA
KORPUS
UCHWYT
UCHWYT W POZYCJI GÓRNEJ - WŁĄCZONE
WKRĘT M5x6
ZAŚLEPKA
ZAKRĘTKA REGULATORA
REGULATOR PRZEPŁYWU
NAKRĘTKA KAPTUROWA
USZCZELKA PŁASKA Z FILT.
ROZETA
ŁĄCZNIK MIMOŚRODOWY
UCHWYT PRZEŁĄCZNIKA
PRZEŁĄCZNIK NATRYSKU
USZCZELKA PŁASKA
NAPOWIETRZACZ
NAKRĘTKA NAPOWIETRZ.
29
35
28
18 19 20 21 22
UCHWYT W POZYCJI DOLNEJ - WYŁĄCZONE
27
ZIMNA WODA
12
26
WŁĄCZONE
WYŁĄCZONE
GORĄCA WODA
UCHWYT W POZYCJI DOLNEJ - WYŁĄCZONE
TEMPERATURA:
ZGODNIE Z KIERUNKIEM
RUCHU WSKAZÓWEK ZEGARA
ROŚNIE
PRZECIWNIE DO KIERUNKU
RUCHU WSKAZÓWEK ZEGARA
MALEJE
1
GORĄCA WODA
4
5
6
7
17
ZGODNIE Z KIERUNKIEM
RUCHU WSKAZÓWEK ZEGARA
ROŚNIE
PRZECIWNIE DO KIERUNKU
RUCHU WSKAZÓWEK ZEGARA
MALEJE
NR
11
12
1
8
ZIMNA WODA
16
15
14
TEMPERATURA:
3
9
2
3
4
3247
2
10
13
UCHWYT W POZYCJI GÓRNEJ - WŁĄCZONE
SZT.
1
1
1
1
1
1
2
2
2
2
1
1
1
1
1
31
30
DZIAŁANIE:
JEDNOUCHWYTOWA, DWUOTWOROWA, NAŚCIENNA, WYLEWKA STAŁA, Z PRZEŁĄCZNIKIEM
WANNA/NATRYSK, BEZ AKCESORII
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
24
25
3145 BATERIA WANNOWA
NR
C
3147 BATERIA PRYSZNICOWA
JEDNOUCHWYTOWA, JEDNOOTWOROWA, STOJĄCA, WYLEWKA STAŁA
NR
3246
seria
13
14
15
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
SPECYFIKACJA
KORPUS
REGULATOR PRZEPŁYWU
ZAKRĘTKA REGULATORA
UCHWYT
WKRĘT M5x6
ZAŚLEPKA
O-RING Ø15x2,5
ŁĄCZNIK NATRYSKU
ZAWÓR PRZECIWZASSAN.
WĄŻ NATRYSKU
PRZEŁĄCZNIK NATRYSKU
SŁUCHAWKA NATRYSK.
UCHWYT NATRYSKU
NAKRĘTKA KAPTUROWA
11
10
SZT. NR
1
1
1
1
1
1
1
1
1
1
1
1
1
2
7
8
9
15
16
17
18
19
20
21
22
23
24
25
26
27
28
SPECYFIKACJA
USZCZELKA PŁASKA Z FILT.
ROZETA
ŁĄCZNIK MIMOŚRODOWY
MOCOWANIE UCHWYTU
WKRĘT M5x4
OSŁONA MOCOW. UCHW.
O-RING Ø23x2,5
UCHWYT MOCUJĄCY
KOŁEK
WKRĘT M5x40
NAKRĘTKA ŁĄCZĄCA
NAKRĘTKA ŁĄCZĄCA G1/2”
O-RING Ø19
RURA NATRYSKU
SZT. NR
2
2
2
1
2
1
1
1
3
3
1
1
2
1
29
30
31
32
33
34
35
5
6
SPECYFIKACJA
TULEJA GUMOWA
O-RING Ø26 x 2,5
O-RING Ø19 x 2,5
ŁĄCZNIK TYPU - P
ELASTYCZNA RURA NATR.
ŁĄCZNIK GŁOWICY
GŁOWICA NATRYSKOWA
SZT.
1
1
1
1
1
1
1
WYMIARY ORIENTACYJNE, ZASTRZEGA SIĘ MOŻLIWOŚĆ WPROWADZENIA ZMIAN.
