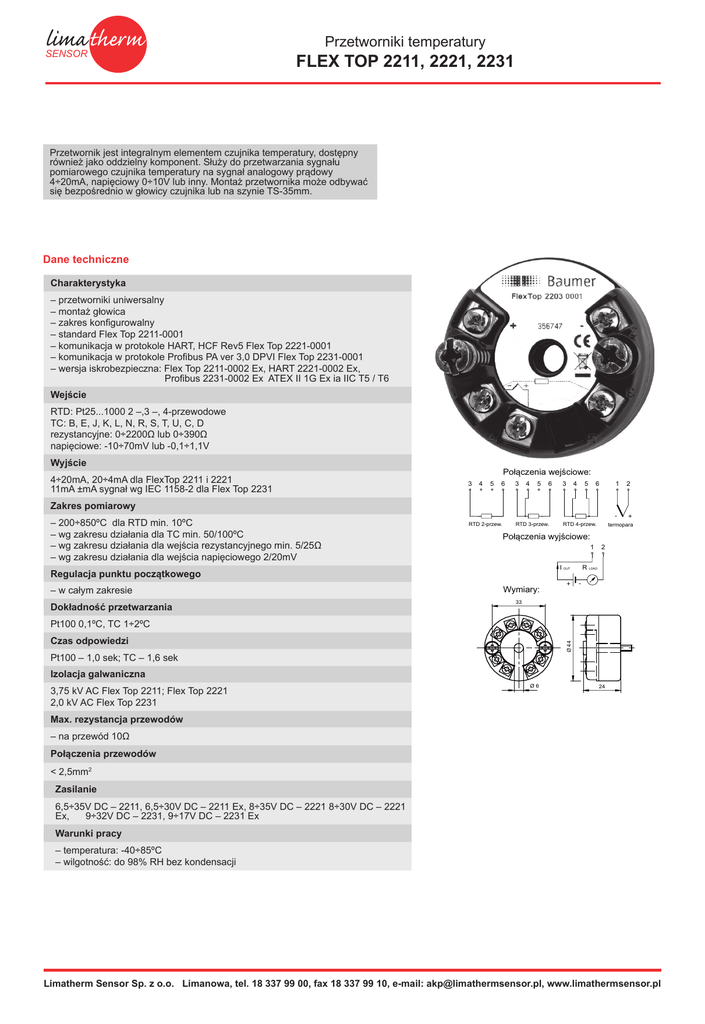

FLEX TOP 2211, 2221, 2231

SENSOR
Przetworniki temperatury
FLEX TOP 2211, 2221, 2231
Przetwornik jest integralnym elementem czujnika temperatury, dostępny
również jako oddzielny komponent. Służy do przetwarzania sygnału
pomiarowego czujnika temperatury na sygnał analogowy prądowy
4÷20mA, napięciowy 0÷10V lub inny. Montaż przetwornika może odbywać
się bezpośrednio w głowicy czujnika lub na szynie TS-35mm.
Dane techniczne
Charakterystyka
– przetworniki uniwersalny
– montaż głowica
– zakres konfigurowalny
– standard Flex Top 2211-0001
– komunikacja w protokole HART, HCF Rev5 Flex Top 2221-0001
– komunikacja w protokole Profibus PA ver 3,0 DPVI Flex Top 2231-0001
– wersja iskrobezpieczna: Flex Top 2211-0002 Ex, HART 2221-0002 Ex,
Profibus 2231-0002 Ex ATEX II 1G Ex ia IIC T5 / T6
Wejście
RTD: Pt25...1000 2 –,3 –, 4-przewodowe
TC: B, E, J, K, L, N, R, S, T, U, C, D
rezystancyjne: 0÷2200Ω lub 0÷390Ω
napięciowe: -10÷70mV lub -0,1÷1,1V
Wyjście
4÷20mA, 20÷4mA dla FlexTop 2211 i 2221
11mA ±mA sygnał wg IEC 1158-2 dla Flex Top 2231
Połączenia wejściowe:
3
4
5
6
3
4
5
6
3
4
5
6
Zakres pomiarowy
– 200÷850ºC dla RTD min. 10ºC
– wg zakresu działania dla TC min. 50/100ºC
– wg zakresu działania dla wejścia rezystancyjnego min. 5/25Ω
– wg zakresu działania dla wejścia napięciowego 2/20mV
RTD 2-przew.
RTD 3-przew.
Dokładność przetwarzania
2
-
+
termopara
Połączenia wyjściowe:
1
I OUT
Regulacja punktu początkowego
– w całym zakresie
RTD 4-przew.
1
Wymiary:
+
2
R LOAD
-
33
Pt100 0,1ºC, TC 1÷2ºC
Ø 44
Czas odpowiedzi
Pt100 – 1,0 sek; TC – 1,6 sek
Izolacja galwaniczna
3,75 kV AC Flex Top 2211; Flex Top 2221
2,0 kV AC Flex Top 2231
Ø6
24
Max. rezystancja przewodów
– na przewód 10Ω
Połączenia przewodów
< 2,5mm2
Zasilanie
6,5÷35V DC – 2211, 6,5÷30V DC – 2211 Ex, 8÷35V DC – 2221 8÷30V DC – 2221
Ex,
9÷32V DC – 2231, 9÷17V DC – 2231 Ex
Warunki pracy
– temperatura: -40÷85ºC
– wilgotność: do 98% RH bez kondensacji
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
Przetworniki temperatury
SENSOR
FLEX TOP 2211, 2221, 2231
Kod wyrobu
Wersja
1
2211-0001
standardowa
2211-0002 Ex
standardowa Ex
2221-0001
z HART
2221-0002 Ex
z HART Ex
2231-0001
z Profibus
2231-0002 Ex
z Profibus Ex
Zakres pomiarowy
(0÷100)°C
(0÷100)°C
2
inne parametry wg uzgodnień
Typ wejścia
3
Pt100
Pt100
J
J
K
K
L
L
N
N
T
T
inne parametry wg uzgodnień
Linia dla RTD
4
2
2 - przewodowy
3
3 - przewodowy
4
4 - przewodowy
Wyposażenie
5
A
2
1
FLEX TOP
Przykład zamówienia:
z adapterem do montażu na szynę 35mm
–
3
–
4
–
5
–
Przetwornik FLEX TOP 2211-0001–(0÷100)ºC–K
Limatherm Sensor Sp. z o.o. Limanowa, tel. 18 337 99 00, fax 18 337 99 10, e-mail: [email protected], www.limathermsensor.pl
